Acquista Relè di monitoraggio 24 - 400 V/AC 1 scambio tele G2PM400VSY10 1 pz. da Conrad

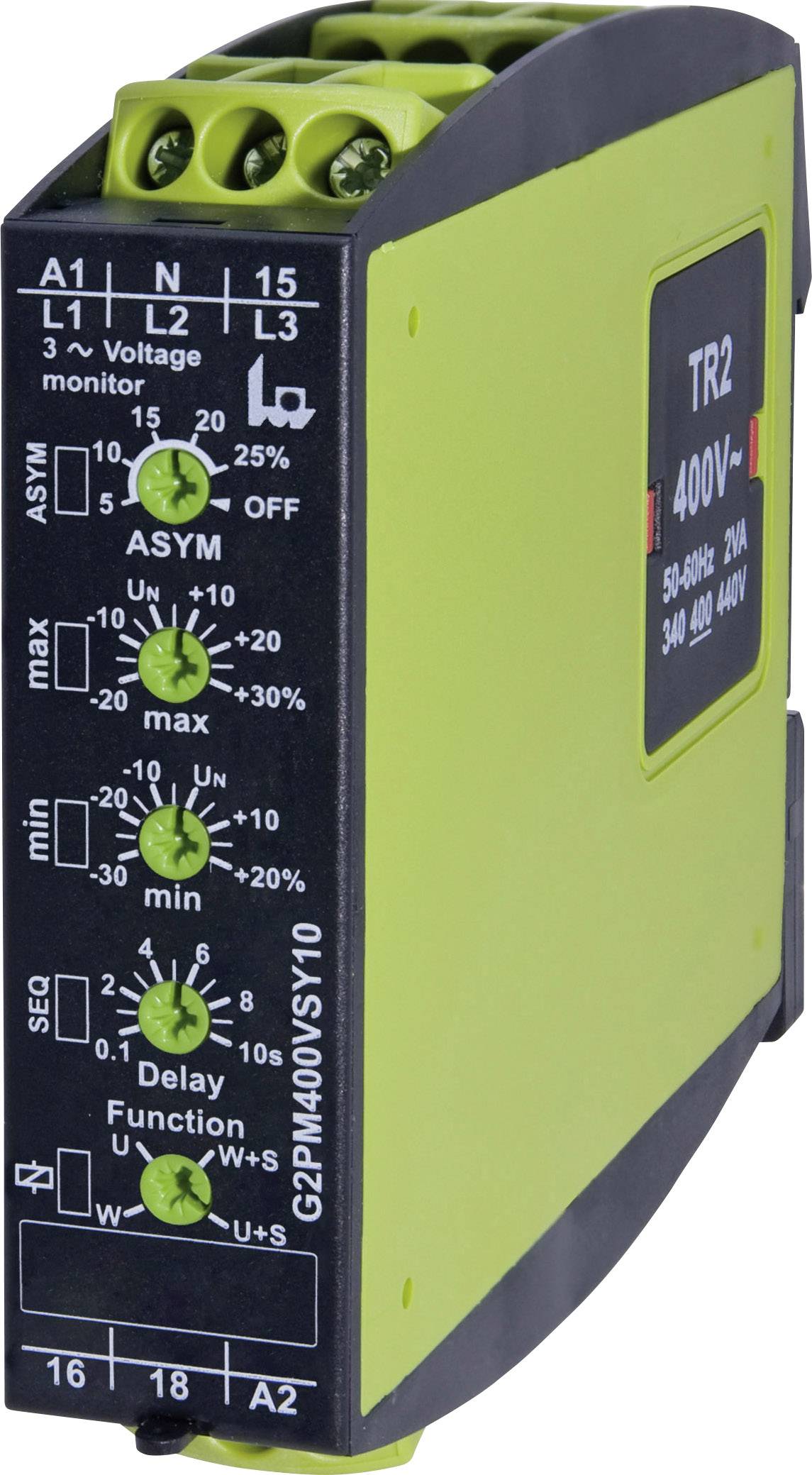

Un relè di sorveglianza tensione trifase di colore verde-nero con manopole di regolazione per simmetria, valori massimi e minimi.

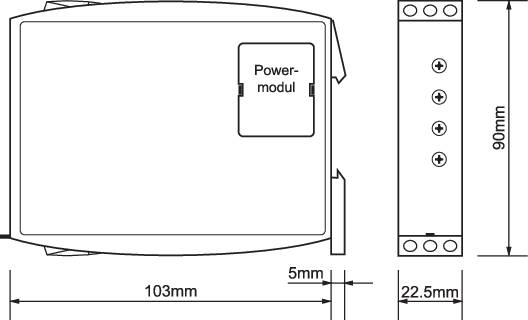

Disegno tecnico di un modulo di alimentazione con dimensioni: 103 mm di lunghezza, 90 mm di altezza, 22,5 mm di larghezza. Diverse viste rappresentate.

1/2

Tipo prodotto

Relè di monitoraggio

Funzioni

Trifase

Tensione

Voltaggio Max.

400 V/AC

Tipo contatto

1 scambio

Tensione di commutazione max

250 V/AC

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (94,25 € / Pezzo)

94,25 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Serie GAMMA - Relè di monitoraggio

Ampio spazio per morsetti con morsetti imperdibili
Potenziometro raso a livello frontale
Alimentazione elettrica flessibile su moduli plug-in

Dati tecnici

Tensione ad impulso di corrente nominale 4 kV
Protezione da scariche: in conformità con VBG4
Montaggio: su guide profilo TS35

Tipo prodotto: Relè di monitoraggio

Tipo: G2PM400VSY10

Funzioni: Trifase
Tensione

Voltaggio operativo Min.: 24 V/AC

Voltaggio Max.: 400 V/AC

Tensione d'esercizio: 24 - 400 V/AC

Tipo contatto: 1 scambio

Tensione di commutazione max: 250 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 1250 VA

: IP40

Min. temperatura: -25 °C

Temperatura max.: +55 °C

Larghezza: 22.5 mm

Altezza: 90 mm

Profondità: 103 mm

Dim.: (L x A x P) 22.5 x 90 x 103 mm

Contenuto: 1 pz.

Modello: Monitoraggio tensione trifase

Potenza di commutazione: 5 A/250 V/AC (1250 VA)

Tipo: G2PM400VSY10

Temperatura ambiente: -25 - +55 °C

Intervallo di misura: Trifase (N) 400/230 V/50/60 Hz

Categoria di misurazione: III

Tensione d'esercizio: 24 - 400 V/AC

Documenti & Download

Scheda tecnica

Scheda tecnica 505844 Relè di monitoraggio 24 - 400 V/AC 1 scambio tele G2PM400VSY10 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505844 Relè di monitoraggio 24 - 400 V/AC 1 scambio tele G2PM400VSY10 1 pz.

Descrizione

Il relè di monitoraggio della serie di prodotti a marca WatchDog offre una funzionalità ancora maggiore nel nuovo alloggiamento. Perfezionato dentro e fuori in modo innovativo e coerente - facile da usare, salvaspazio, orientato agli standard internazionali. L'apparecchio, in un alloggiamento sottile di appena 22,5 mm, offre un montaggio semplice e veloce, dei pratici morsetti, un elevato numero di elementi di utilizzo e di segnalazione, un'attenzione costante alla posizione del relè (in stato di manovra il relè è eccitato) e alla visualizzazione. L'alimentazione della tensione avviene con i moduli di alimentazione disponibili come accessori (AC 230 o 400 V) o tramite la tensione di misurazione. Queste funzioni garantiscono un adattamento ottimale all'applicazione e facilitano la messa in esercizio. Descrizione breve tipo G2PM400VSY10: sottotensione o finestra con valori soglia regolabili oppure isteresi · Tempo di ritardo di innesto regolabile · Monitoraggio della sequenza e caduta delle fasi collegabile · Monitoraggio dell'asimmetria con un valore soglia regolabile · Tensione di misurazione trifase (N) 400/230 V 50/60 Hz · Durante il collegamento del conduttore neutro (opzionale), monitoraggio della rottura del conduttore neutro · Alimentazione a scelta tramite il modulo di potenza (vedere gli accessori).
