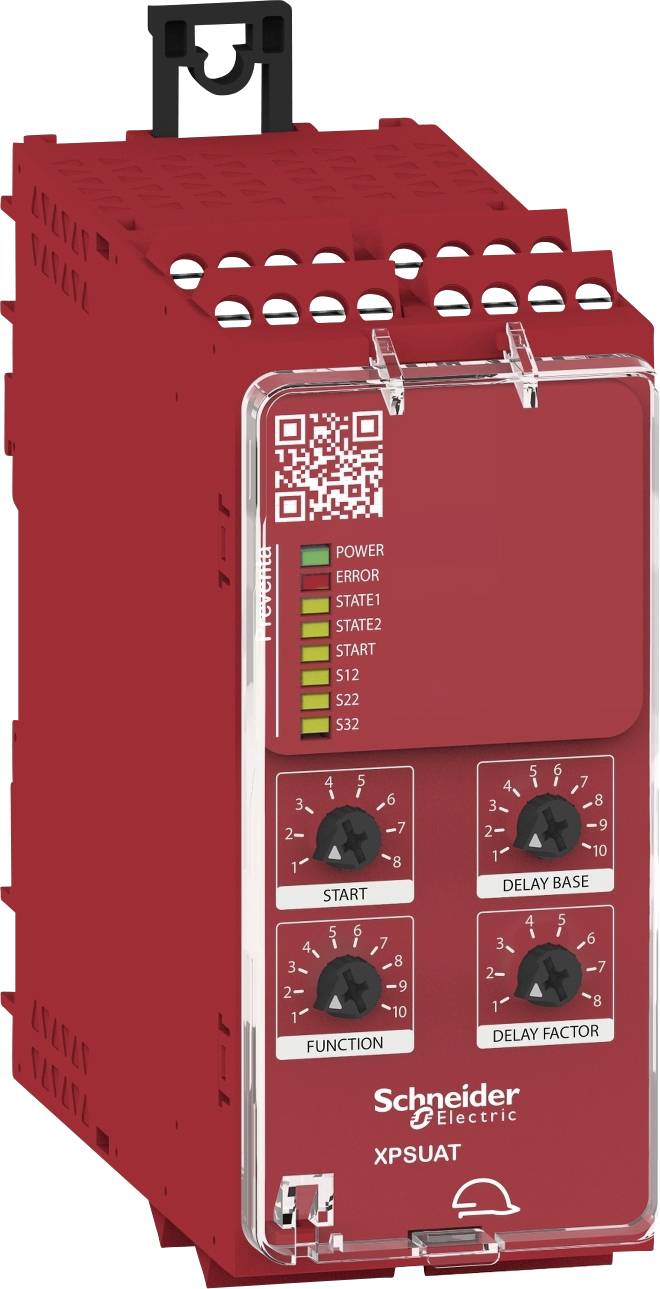

Relè di sicurezza XPSUAT13A3AP Schneider Electric Tensione di funzionamento: 24 V DC/AC 3 NA, 3 NA, 1 NC (L x A x P) 45
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè di sicurezza
Connessione
morsetto a vite
Tensione di esercizio
24 V DC/AC
Tipo
XPSUAT13A3AP
Tipo contatto
3 NA
3 NA
1 NC
4 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore
Numero
Totale
260,80 €
Prodotto proveniente da altro paese EU (IVA 0%)
Spedizione gratuita
Solo 4 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Dati tecnici
- Supporto di montaggio: Guida DIN simmetrica da 35 mm
- POTENZA ASSORBITA: 3 W 24 V CC
- Ingressi di sicurezza: 2; 1
- CORRENTE DI ESERCIZIO NOMINALE IE: 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15; 3 A DC-1; 1 A DC-13
- Tempo di sincronizzazione tra gli ingressi: 0,5 s; 2 s; 4 s
- Tempo di reazione massimo con ingresso aperto: 20 ms.
- Privo di PVC: Sì
- Tipo prodotto
Relè di sicurezza
- Tipo
XPSUAT13A3AP
- Connessione
morsetto a vite
- Tensione di esercizio
24 V DC/AC
- Tipo contatto
3 NA
3 NA
1 NC
- Livello prestazionale
PL e
- Safety Integrity Level
SIL 3
- Categoria di sicurezza
4
- Omologazioni (sensori)
TÜV
cUL
- Caratteristiche
Indicatore LED
IP20
IP40
IP54
- Profondità
120 mm
- Larghezza
45 mm
- Altezza
100 mm
- Dim.
(L x A x P) 45 x 100 x 120 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2373940 Relè di sicurezza XPSUAT13A3AP Schneider Electric Tensione di funzionamento: 24 V DC/AC 3 NA, 3 NA, 1 NC (L x A x P) 45
Descrizione
Relè di sicurezza
PL/categoria secondo ISO13849-1: PL e/cat. 4
SIL 3 (IEC 61508)
Canali di ingresso: 3
Percorsi corrente di consenso senza ritardi: 3 x NA
Percorsi corrente di consenso con ritardo: 3 x NA (0...900 s)
Percorsi corrente di segnale: 1 x NC
Con uscita diagnostica
Riconoscimento inversione di collegamento
Tensione di alimentazione: 24 V AC/DC
Attacco: morsetti a vite ***Una rispedizione indietro è possibile soltanto qualora non sia stato aperto***
Il relè di sicurezza Harmony XPSUAT13A3AP di Schneider Electric serve a monitorare i circuiti elettrici orientati alla sicurezza. È dotato di tre contatti normalmente aperti come percorso corrente di consenso, tre contatti normalmente aperti come percorsi di corrente di consenso con ritardo temporale da 0 a 900 s e un contatto ausiliario e può essere controllato su tre canali con riconoscimento dell'inversione di collegamento. Per semplificare la diagnosi e la manutenzione, il relè è dotato di uscita diagnostica a semiconduttore pulsata, che può essere valutata tramite elemento diagnostico PLC.
Il relè di sicurezza Harmony XPSUAT13A3AP con tensione di alimentazione di 24 V AC/DC è dotato di indicatore di funzionamento con sei LED gialli, un LED verde (Power) e uno rosso (Error). Si collega con morsetti a vite e può essere montato su guide DIN35.
