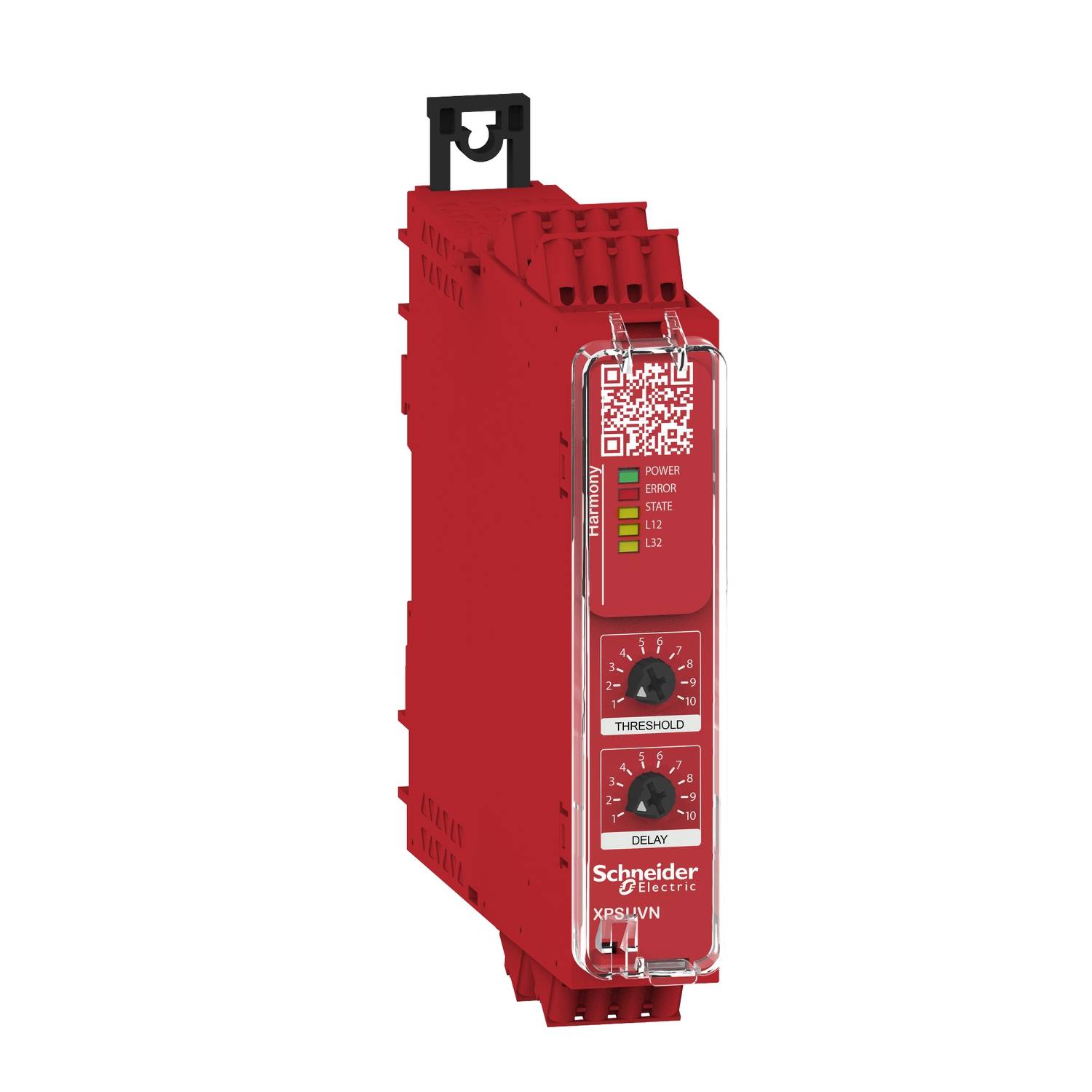

Relè di sicurezza XPSUVN11AC Schneider Electric Tensione di funzionamento: 24 V DC/AC (L x L x A) 120 x 22.5 x 100 mm 1

I relè di sicurezza Harmony XPS Universal si distinguono per la loro funzionalità e capacità di diagnosi, che riduce i tempi di arresto in caso di errore. Questo relè di sicurezza include un rilevamento sicuro dell'arresto tramite la misurazione della tensione di rimanenza, in modo che non sia necessario montare altri sensori. A tale scopo, il cavo del motore viene collegato al dispositivo di controllo dell'arresto e dopo lo spegnimento del motore viene misurata la tensione generata dal movimento di rotazione in uscita. Se la tensione di rimanenza misurata scende al di sotto del valore limite impostato sul lato anteriore (50-500 mV), si presume che il motore sia fermo. Inoltre, un tempo di ritardo da 0,5 a 60 secondi è regolabile anche sul lato frontale. I motori DC e AC possono essere monitorati per l'arresto del motore in reti monofase o trifase fino a 690 V. Questo dispositivo di commutazione di sicurezza ha come uscita 1 contatto di chiusura relè sicuro, 1 uscita di segnalazione semiconduttore e 1 messaggio diagnostico. Con l'aiuto della diagnostica qualificata, gli stati e gli errori vengono rilevati e trasmessi tramite un telegramma tramite cablaggio diretto a un ingresso standard di un PLC. Un componente funzionale prefabbricato per i sistemi di controllo più comuni valuta questi messaggi, in modo che l'operatore sia informato in modo completo sul display della macchina. La tensione di alimentazione è di 24 VCA/CC e i collegamenti avvengono tramite morsetti a molla estraibili. È possibile applicare fino al livello di sicurezza PL e nella categoria 3 o SIL3. Se si desidera aumentare il numero di uscite, l'estensione XPSUEP può essere semplicemente collegata lateralmente tramite un connettore integrato e il cablaggio trasversale può essere utilizzato per risparmiare tempo. Il montaggio avviene mediante aggancio su una guida DIN o mediante fissaggio a vite su piastre di montaggio. Per proteggere le impostazioni sotto la copertura trasparente è presente un nastro di bloccaggio numerato in modo univoco. Le numerose approvazioni consentono l'uso internazionale. Grazie al Green Premium eco-label potrete ottenere informazioni dettagliate sui contenuti dei materiali, sull'impatto ambientale e sull'economia circolare che supportano i vostri obiettivi di sostenibilità.
