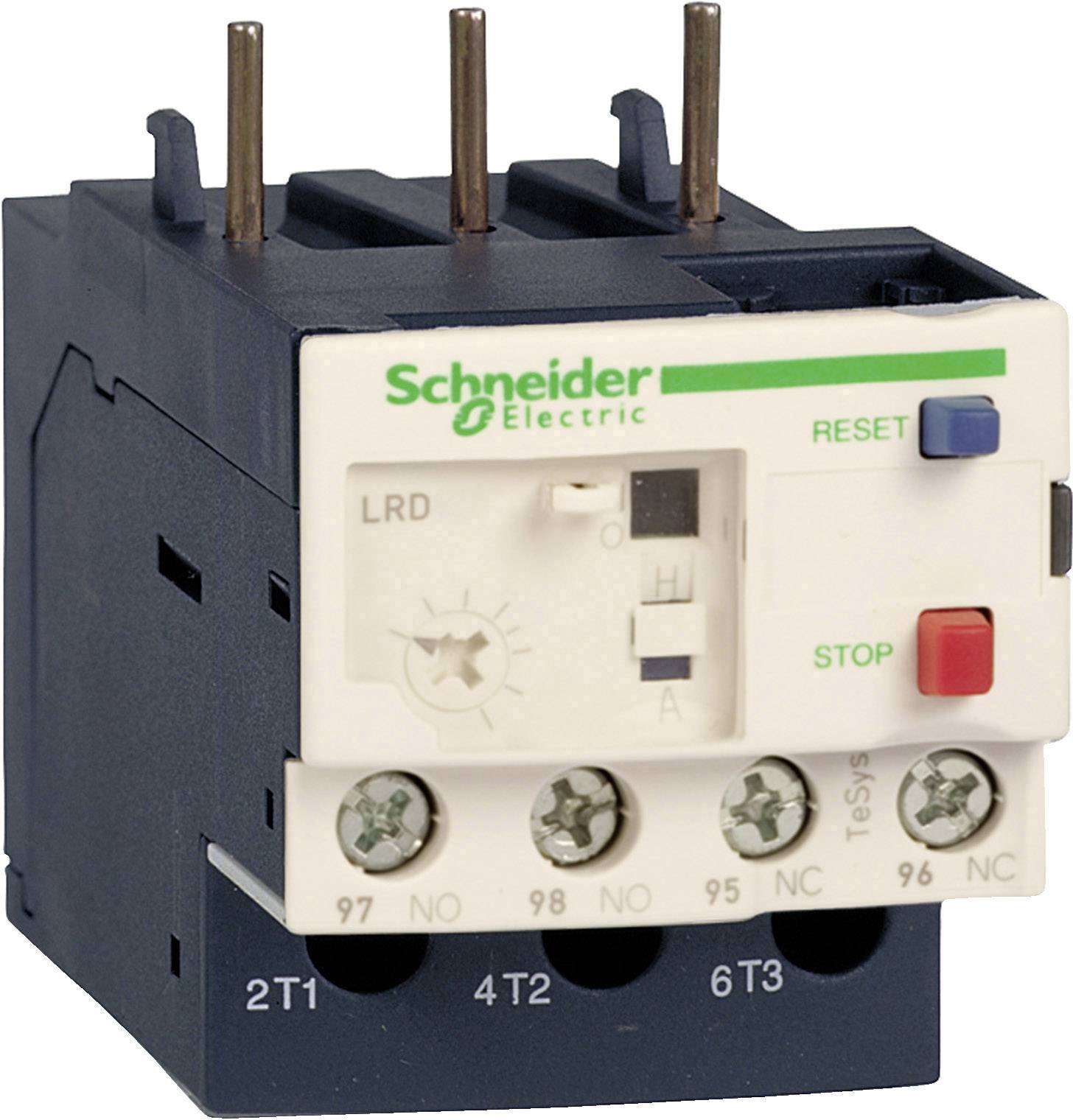

Relè protezione motore 690 V (max) 1 NA, 1 NC Schneider Electric LRD22 Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè protezione motore
Voltaggio Max.
690 V
Tipo contatto
1 NA
1 NC
Corrente di commut. max.
24 A
Numero
Totale
26,97 €
IVA escl.
9,50 €
Solo 1 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Relè di protezione motore, 16-24A, 1S+1NC, classe 10A
- TeSys LRD overload relays are designed to be used with TeSys D contactors to make a motor starter. This overload relay can be used with 9 amp through 38 amp TeSys D contactors. These differential thermal overload relays detect over currents in the lines to the motor. When an overcurrent is detected the overload relay working with the contactor will disconnect the power to the motor. This will minimize the damage to the motor windings. This overload relay has an adjustable trip current rating of 16 to 24 amperes. This trip current rating is calibrated per Class 10A. Multi standards certified (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium compliant (RoHs/Reach).
Dati tecnici
- Relè di protezione motore, 16-24 A, 1S+1Ö, classe 10A
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè protezione motore
- Tipo
LRD22
- Caratteristiche
con tasto di prova
- Tensione di esercizio
690 V
- Voltaggio Max.
690 V
- Tensione d'esercizio
690 V (max)
- Impostazione corrente (min.)
16 A
- Impostazione corrente (max.)
24 A
- Regolazione
16 - 24 A
- Tipo contatto
1 NA
1 NC
- Corrente di commut. max.
24 A
- Collegamento
Morsetto a vite
IP20
- Min. temperatura
-25 °C
- Temperatura max.
+50 °C
- Larghezza
45 mm
- Altezza
66 mm
- Profondità
70 mm
- Dim.
(L x A x P) 45 x 66 x 70 mm
- Contenuto
1 pz.
- Peso
0.1409 kg
- Colore
Multicolore
- Tipo di montaggio
Guida DIN
- Tensione di commutazione (min.)
17 V/DC
17 V/AC
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1667524 Relè protezione motore 690 V (max) 1 NA, 1 NC Schneider Electric LRD22 Pezzo 1 pz.
Descrizione
Relè di sovraccarico per la protezione del motore
Campo di regolazione: 16...24 A
Dimensioni: TeSys LRD/Deca
Contatti ausiliari 1 x NA/NC
Classe di intervento: CLASS 10
Display: display di rilascio (giallo)
Attacco: morsetti a vite
Il relè termico di sovraccarico TeSys LRD22 di Schneider Electric si utilizza per la protezione da sovraccarico in funzione della corrente nel circuito elettrico principale. Grazie al campo di regolazione da 16 a 24 A, il relè di sovraccarico TeSys LRD22 con protezione differenziale presenta una protezione ottimale per motori e impianti. Come contatti ausiliari sono a disposizione un contatto NA e uno NC e il collegamento avviene con morsetti a vite. I relè di monitoraggio vengono impiegati in tutti gli ambiti della tecnologia di commutazione degli impianti.
