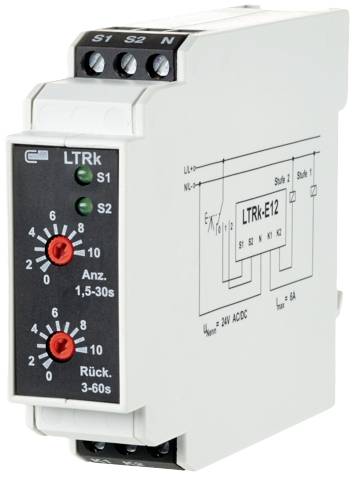

Relè timer ventola 24, 24 V/AC, V/DC (max) Metz Connect 11028313 1 pz.

Il relè timer della ventola è stato progettato appositamente per il controllo di motori a due stadi. Il ritardo di serraggio e spegnimento è separato e regolabile in continuo. L'azionamento avviene con un interruttore a due livelli. Con le due uscite bloccate l'una dall'altra, i contattori del motore vengono comandati. Funzionamento:, 1. Con la scelta diretta del livello 2, il livello 1 viene attivato per il tempo di avviamento impostato, in modo che la ventola possa raggiungere il regime nominale. Successivamente viene attivato nel livello 2.2. Quando si passa dal livello 2 al livello 1 o ALLA posizione OFF, viene attivato un ritardo di spegnimento, in modo che la ventola possa essere spenta prima di attivare il livello 1.3. Se il livello 1 è già acceso almeno per il tempo di avvio impostato, la commutazione nel livello 2 avviene immediatamente. Quando si passa dal livello 1 a 2, l'interruzione deve essere di max. 250 ms. Se questo tempo viene superato, la scadenza avviene come descritto al punto 1.
