Robotis Servomotore MBS-ANT-57
EAN:
Codice produttore
Articolo n°:
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Totale (805,00 € / Pezzo)
805,00 €
IVA incl.
Spedizione gratuita
Disponibile solo per i clienti aziendali
Diritto di reso di 14 giorni inclusoDati tecnici
- SERVOMOTORE: XH540-W270-R
- Peso: 165 g
- Dimensioni: 33,5 x 58,5 x 44 mm
- Rapporto di riduzione della trasmissione: 272,5:1
- Coppia: 14,8V 11,7N.m | 12V 9,9N.m | 11,1V 9,2N.m.
- GIRI/MIN: 14,8V 46 | 12V 39 | 11,1V 36
- UC interna: STM32F103C8 a 72 MHz Cortex M3
- Encoder: Codificatore magnetico senza contatto
- Precisione di posizionamento: 0,088° x 4096 passi
- Tensione d'esercizio: Da 10 a 14,8 V (consigliata: 12 V)
- Protocollo: RS485
- ID: DA 0 A 252
- Velocità di trasmissione: 9600 bps - 4,5 Mbps
- Tipo prodotto
Servomotore
- Lunghezza
58.5 mm
- Larghezza
44 mm
- Codice articolo produttore
MBS-ANT-57
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3089985 Robotis Servomotore MBS-ANT-57
Descrizione

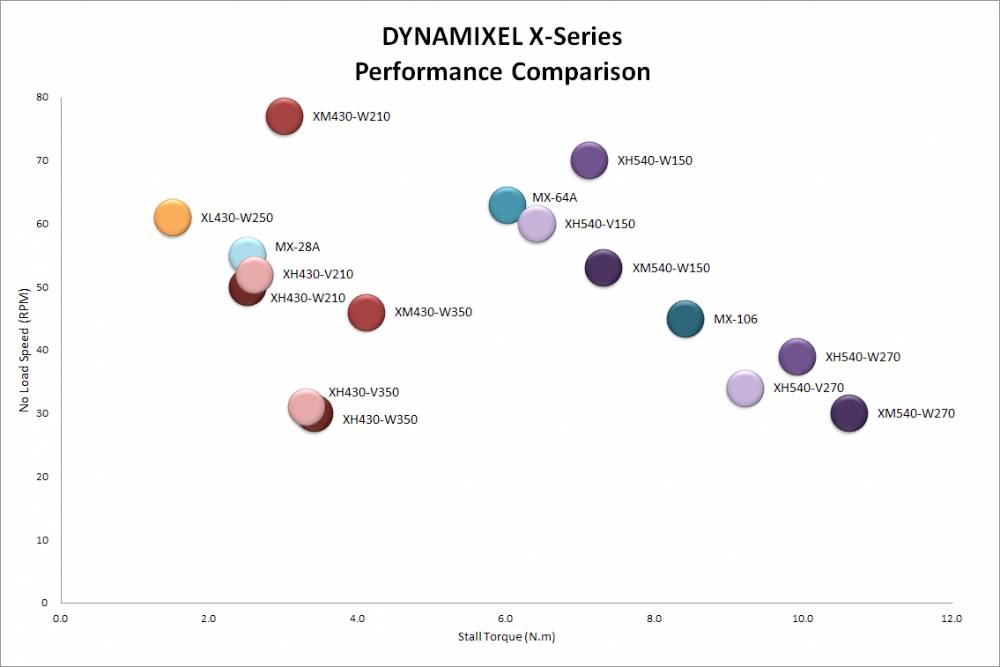

La serie DYNAMIXEL X540 è dotata di una forza paragonabile a quella di MX106, ma il volume è stato ridotto del 28,4%. La serie Dynamixel X è la serie di servo di rete più recente, di ROBOTIS. Il servomotore XH540-W270-R è dotato di encoder magnetico senza contatto, che consente rotazioni a 360° con una velocità fino a 46 giri/min. In questo modo sono possibili coppie fino a 11,7 N.m con una tensione applicata di 14,8 V. Queste caratteristiche di potenza potenti, insieme al peso estremamente ridotto di soli 165 g, offrono un potente servomotore per l'applicazione universale.
Passacavo

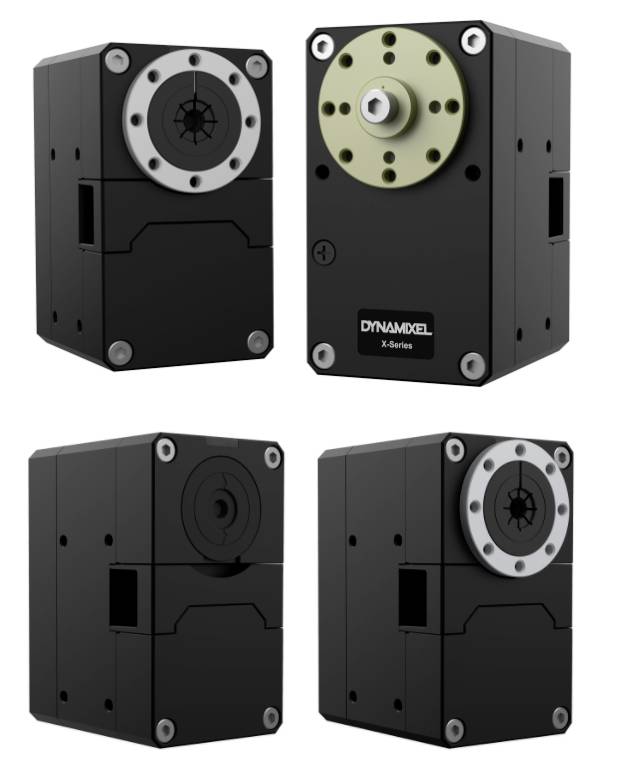

Inoltre, con la serie Dynamixel X, la guida del cavo è stata completamente rielaborata, ottenendo così una maggiore affidabilità. I cavi non sono più collegati sul retro del servomotore come di consueto per la serie AX/MX, ma passano attraverso i punti di rotazione e di pesca, riducendo così il peso dei cavi e riducendo al minimo i cavi esposti.
Collegamento a vite
Il collegamento a vite della serie Dynamixel X può essere effettuato in diversi modi. Tuttavia, quando si utilizzano i profili di montaggio, si noti che gli anelli distanziatori in dotazione sono utilizzati.
Testo tradotto automaticamente
Passacavo
Inoltre, con la serie Dynamixel X, la guida del cavo è stata completamente rielaborata, ottenendo così una maggiore affidabilità. I cavi non sono più collegati sul retro del servomotore come di consueto per la serie AX/MX, ma passano attraverso i punti di rotazione e di pesca, riducendo così il peso dei cavi e riducendo al minimo i cavi esposti.
Collegamento a vite
Il collegamento a vite della serie Dynamixel X può essere effettuato in diversi modi. Tuttavia, quando si utilizzano i profili di montaggio, si noti che gli anelli distanziatori in dotazione sono utilizzati.
Testo tradotto automaticamente
Versione
- SERVOMOTORE DYNAMIXEL XH540-W270-R
- Attuatore serie X Dynamixel
- Interfaccia RS485
- 11,7 N.M
- 46 giri/min
Contenuto della fornitura
- 1 x dinamixel XH540-W270-R servomotore
- 1x servo Horn (HN13-N101)
- 1x cavo di alimentazione e dati X4P
- 5 anelli distanziatori
- Diverse viti e dadi
Note
Attenzione! Prodotto in Tedesco! Controllare prima dell'acquisto manuale e documentazione disponibile nella sezione download!
