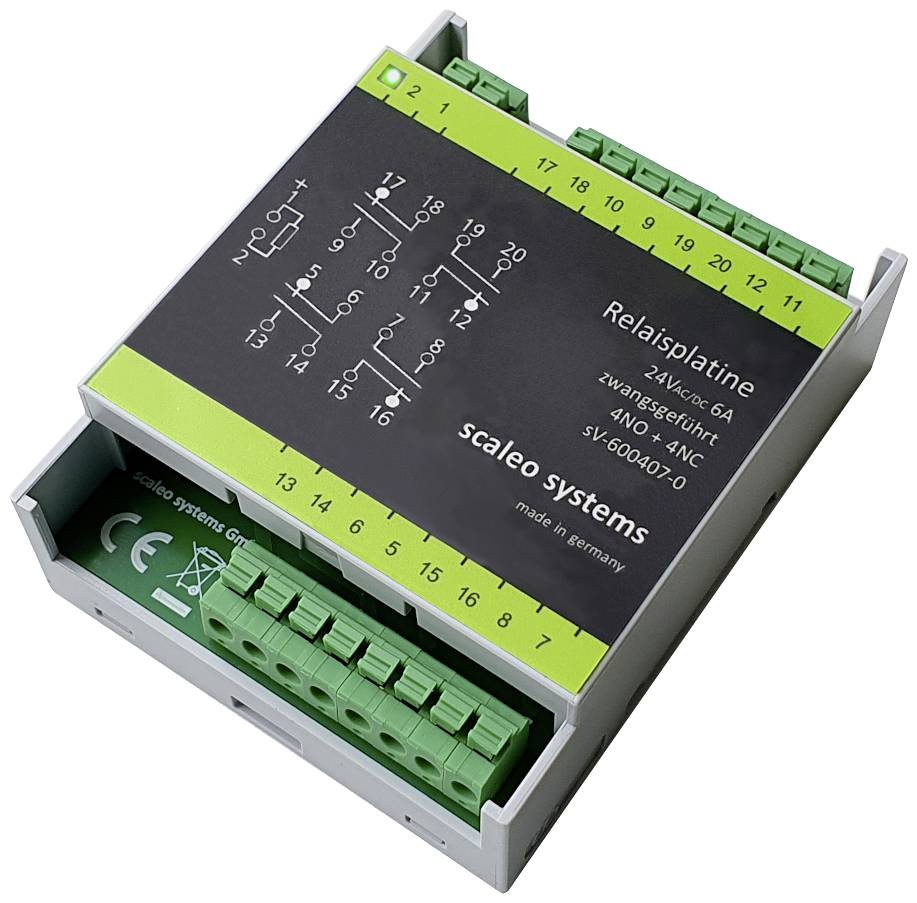

scaleo systems Relè di sicurezza con diodo di protezione contro l'inversione di polarità, con LED, con custodia 1 pz. Ty
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè di sicurezza
Tipo contatto
4 scambi
Collegamento
Morsetto a molla PE 6,3 x 0,8
Caratteristiche
con diodo di protezione contro l'inversione di polarità
con LED
con custodia
Tipo
Typ 24V 4-fach
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
127,04 €
3
2% = 3,10 €
123,94 €
5
3% = 4,34 €
122,70 €
10
4% = 5,15 €
121,89 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (127,04 € / Pezzo)
127,04 €
IVA escl.
Spedizione gratuita
Solo 10 Pezzo(i) disponibili
Highlights & Dettagli
Scheda relè di sicurezza 24V/DC, 2 contatti di commutazione privi di potenziale
- Indicatore LED di stato, protezione da inversione di polarità, relè di sicurezza
Dati tecnici
- Bobina relè
- Tipo di tensione: Tensione continua e alternata
- Tensione della bobina: 18 - 28 VAC/DC, 24 Vnn
- Potenza di registrazione 0,5 W
- Protezione da inversione di polarità: Raddrizzatore
- LED di stato: Verde, in caso di aggiornamento
- Contatti di commutazione
- Max. Tensione di commutazione: 250 VAC
- Max. Potenza di commutazione (ohmica): 150 W, 1500 VA
- Corrente continua max.: 6 A
- Corrente di attivazione massima: 20 A
- Max. Corrente di spegnimento: 6 A.
- Carico minimo consigliato: 10 V, 10 mA
- Tempo di rimbalzo tipico: 4 ms.
- Resistenza alla tensione: Contatto/bobina (AC) 2 kVeff
- Durata: 100 cicli di commutazione, meccanici a max. Carico (ohmico)
- Materiale di contatto: AgSn02
- Morsetti
- Sezione minima: 28 AWG, 0,09 mm²
- Sezione maggiore: 16 AWG, 1,5 mm²
- Lunghezza di spellatura: 6 mm
- Alloggiamento
- Grado di inquinamento: 2
- Tipo di protezione IP: 20

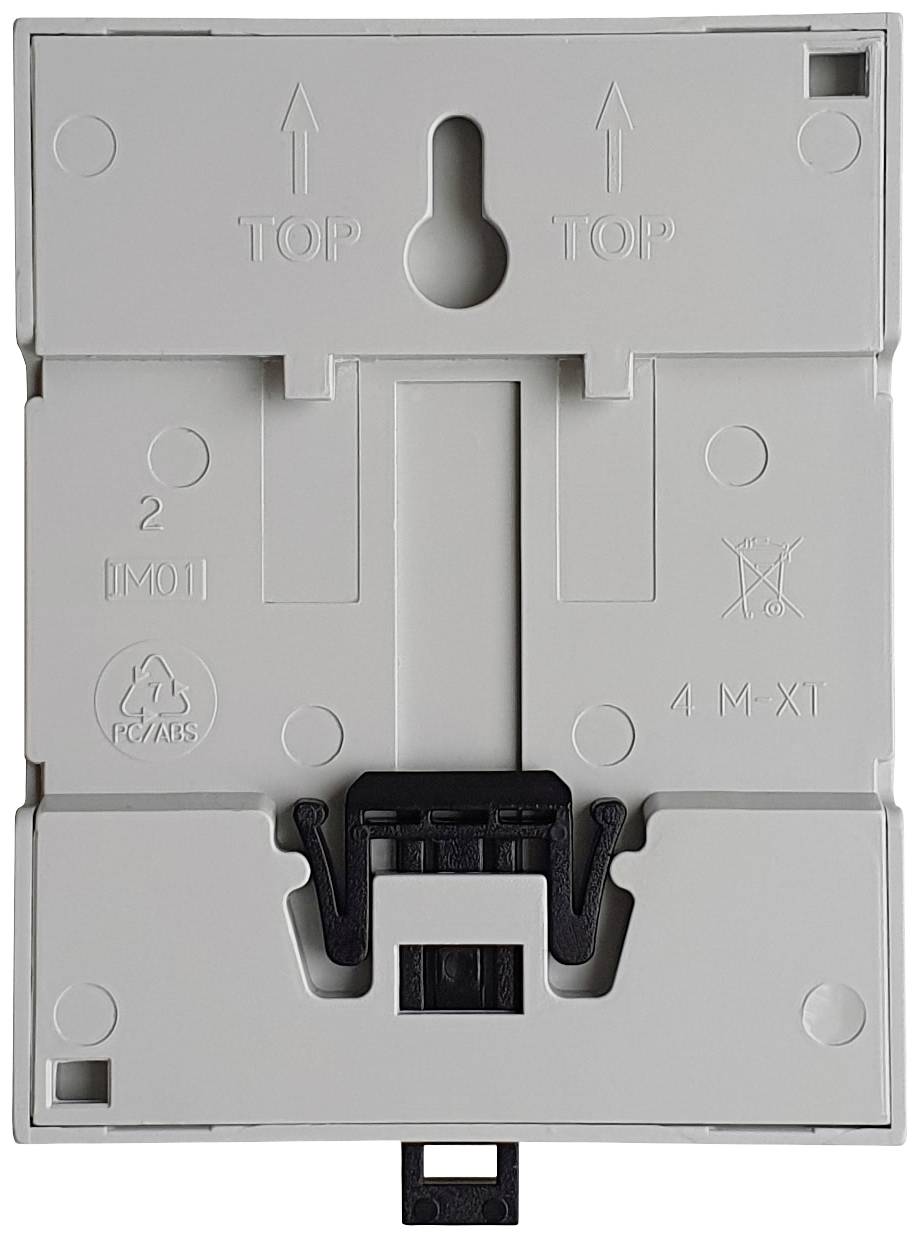

- Tipo di montaggio: Guida DIN, DIN35
- Ambiente
- Temperatura d'immagazzinamento: da -40 °C a +80 °C.
- Temperatura d'esercizio: da 0 °C a +50 °C
- Norme applicabili
- Mecc. Elettr. Relè elementare EN 61810-1
- Coordinate di isolamento: EN 60664-1
- EMC: EN 61000, + inferiore Limiti
- Direttiva bassa tensione: EN 60335-1
- Tipo prodotto
Relè di sicurezza
- Caratteristiche
con diodo di protezione contro l'inversione di polarità
con LED
con custodia
- Tipo
Typ 24V 4-fach
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
24 V/DC
- Tensione d'esercizio
18 - 24 V/DC
- Tipo contatto
4 scambi
- Tensione di commutazione max
250 V/AC
- Corrente di commut. max.
6 A
- Max. potenza di commutazione
150 W
- Collegamento
Morsetto a molla PE 6,3 x 0,8
- Contenuto
1 pz.
- Peso
130 g
- Temperatura max.
50 °C
- Min. temperatura
0 °C
- Lunghezza
70 mm
- Larghezza
90 mm
- Altezza
32 mm
- Dim.
(L x L x A) 70 x 90 x 32 mm
- Compatibile RoHS
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3163057 scaleo systems Relè di sicurezza con diodo di protezione contro l'inversione di polarità, con LED, con custodia 1 pz. Ty
Scheda tecnica 3163057 scaleo systems Relè di sicurezza con diodo di protezione contro l'inversione di polarità, con LED, con custodia 1 pz. Ty
Scheda tecnica 3163057 scaleo systems Relè di sicurezza con diodo di protezione contro l'inversione di polarità, con LED, con custodia 1 pz. Ty
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3163057 scaleo systems Relè di sicurezza con diodo di protezione contro l'inversione di polarità, con LED, con custodia 1 pz. Ty
Descrizione

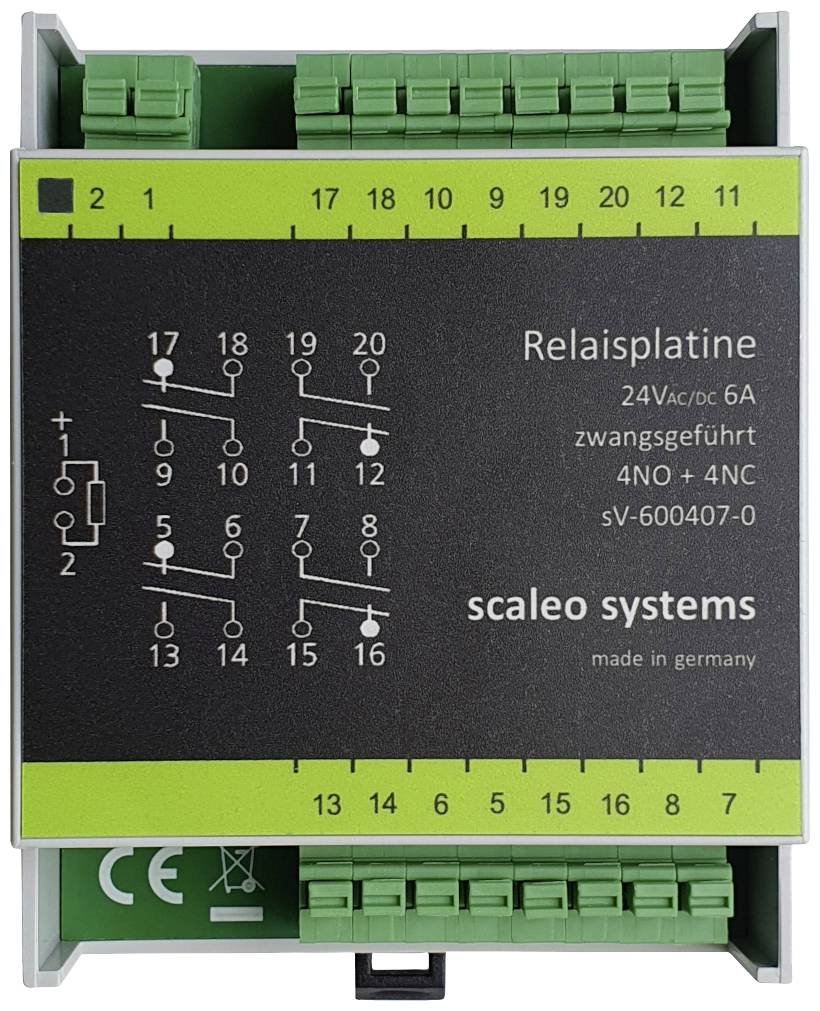

4 contatti di commutazione privi di potenziale commutati in modo sincrono
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione

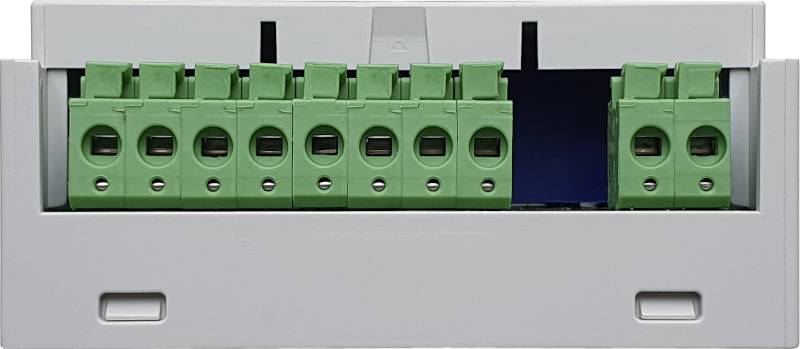

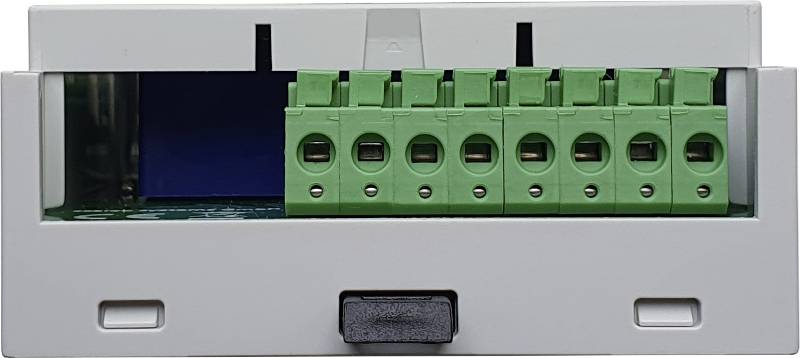

- Scheda relè in alloggiamento per guide DIN con morsetti a molla
Note
Intervallo di temperatura: Da 0 a 50°C (temperatura di conservazione: Da -40 a + 70°C)
Requisiti di sistema
- 24 V CA/cc (-15% … + 10%)
