Un sensore denominato 'SHT 8824', con marcatura CE, IP68, cod. art. 200324, supporta segnale 4-20 mA.

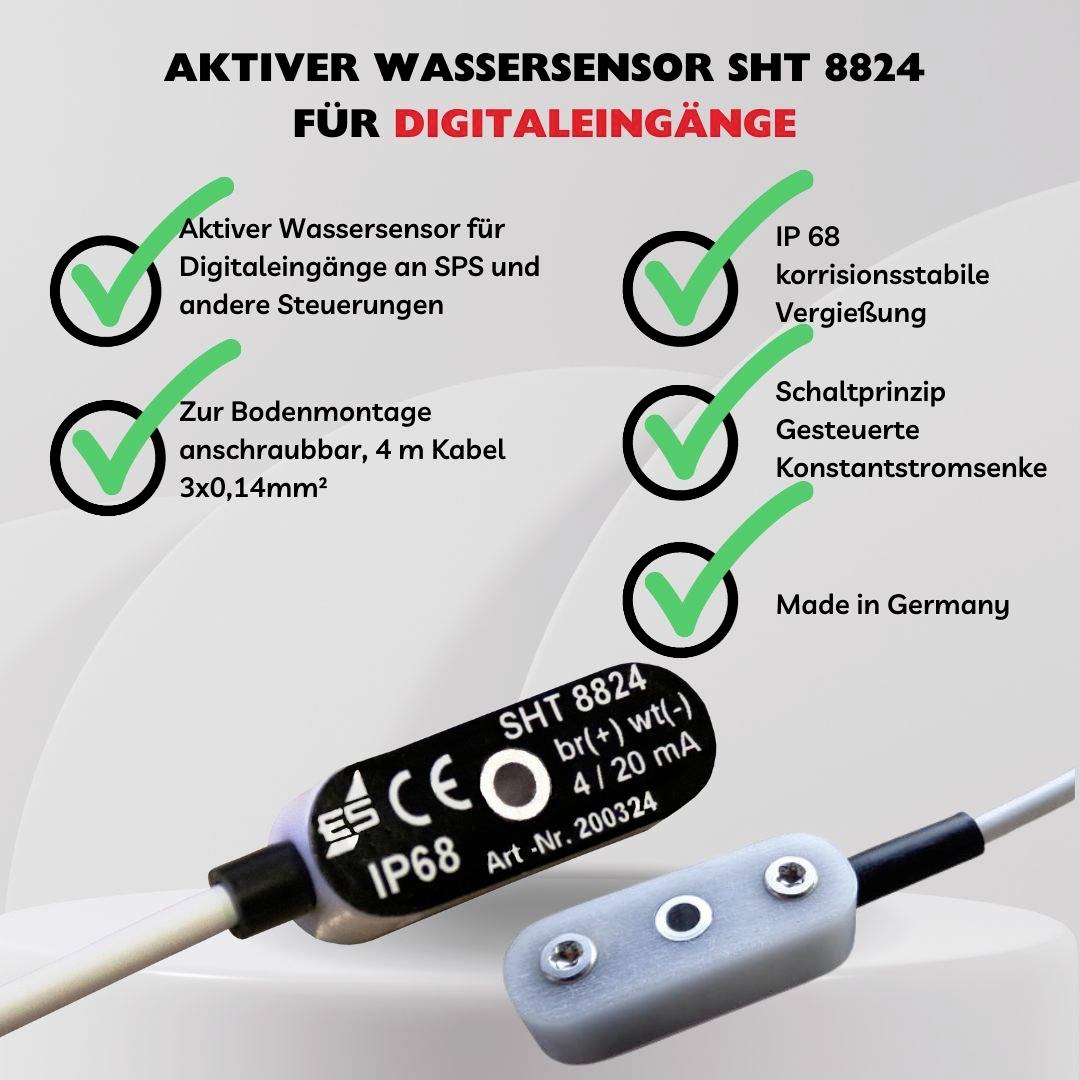

Un sensore rettangolare e piatto con due viti per il fissaggio e un connettore per il trasferimento dei dati.

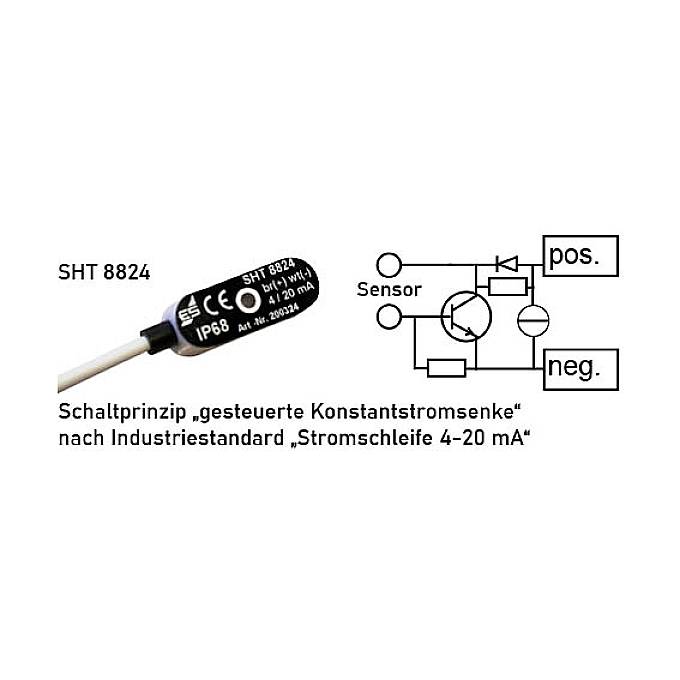

Il diagramma mostra il principio di commutazione del 'sink di corrente costante controllato' secondo lo standard industriale 'loop di corrente 4-20 mA' con sensore e marcatura positiva/negativa.

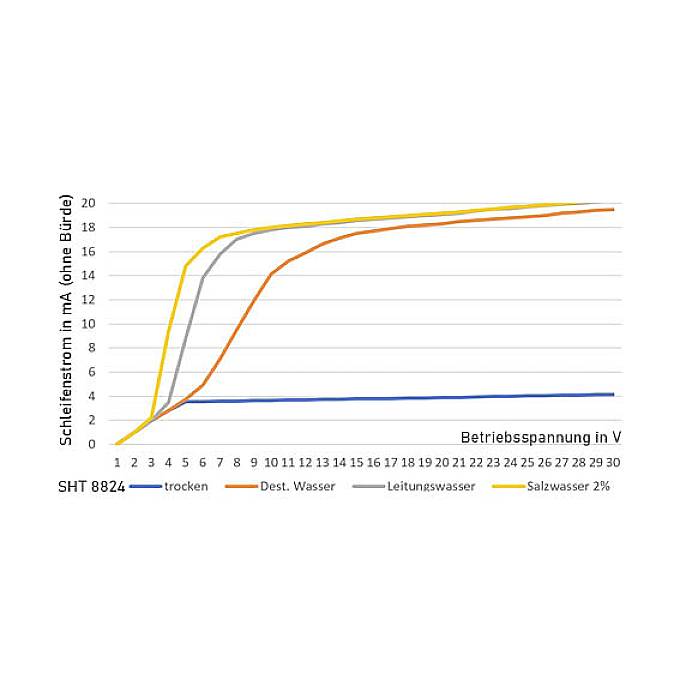

Grafico mostra la corrente di loop in mA (senza carico) contro la tensione di esercizio in V per diversi liquidi: asciutto, acqua distillata, acqua di rubinetto, acqua salata al 2%.

Schabus 200324 SHT 8824 sensore acqua attivo Per ingressi digitali-4

1/5

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

4 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (68,84 € / Pezzo)

68,84 €

IVA escl.

Solo 4 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Sensore di acqua attivo SHT 8824 per loop di corrente da 4-20 mA

Per lo standard industriale 4 - 20 mA "loop di corrente"Collegamento per definizione come "sensore passivo per ingressi attivi in tecnologia a 2 conduttori"Fusione resistente alla corrosione per la massima sicurezza e durata

Dati tecnici

Per ingressi attivi: Convertitore di misura / trasmettitore per sensori a 2 conduttoriCarico: Fino a 500 Ω a UB 24 V CC, fino a 700 Ω a UB 24 V CCTensione d'esercizio UB: 10…30 VDC, tipo. 24 VDC, SELV/PELVCorrente di loop a secco: 4 mA @ UB = 24 V, reale 3,6 - 4,2 mA abh. Di tensione d'esercizioCorrente di loop umida: 19 - 20 mA @ UB = 24 V, abh. Della conduttività del supporto, reale 14,1 - 20,3 mA, abh. Della tensione di esercizio e della conduttivitàCorrente di loop massima: max. 21 mA @ UB = 30 VDC e conduttività ƙ = 1,4 x 106 S/m.Corrente di loop minima: Min. 3,6 mA @ UB = 10 V CC e sensore = seccoTipo di protezione: IP68, protezione contro l'acqua del getto per 30 minuti, cavo resistente all'acqua per breve tempoIntervallo di temperatura: Da -15 °C … +50 °C max.Cavo di collegamento: A 2 fili, LIYY, 2 x 0,14 mm², non schermato, Ø 3,5 mm, bianco, 4 metriDisposizione dei cavi: Collegamento negativo bianco / 0 V / meno, collegamento positivo marrone / UB / plusMontaggio: Pavimento, bordi, scanalature, angoliBlocco a vite rinforzato con alluminio Ø 3,2 mm, lunghezza 9 mmMateriale: ABS, alluminio, contatti in acciaio inox, colati con wepuran

Tipo prodotto: sensore acqua attivo

Caratteristiche: Per ingressi digitali

Metodo di montaggio: Da terra

Tensione di esercizio: 24 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2576082 Schabus 200324 SHT 8824 sensore acqua attivo Per ingressi digitali

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2576082 Schabus 200324 SHT 8824 sensore acqua attivo Per ingressi digitali

Descrizione

Sensore di acqua attivo SHT 8824Sensore d'acqua (per loop di corrente da 4 - 20 mA) per applicazioni industriali con cavi di lunghezza elevataIl sensore dell'acqua SHT 8824 non è adatto per il collegamento a rilevatori SchabusSensore con due contatti in acciaio inox, incapsulati in alloggiamento in plastica. Non appena l'acqua o un altro liquido conduttivo tocca i due contatti, un transistor commuta il consumo di corrente da 4 mA a 20 mA. I cavi del sensore possono essere facilmente allungati a seconda dell'applicazione.
