Schabus GX-D500 Rilevatore di anidride carbonica con sensore esterno rete elettrica Rileva Anidride carbonica
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (351,64 € / Pezzo)
351,64 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
GX-D500 Prof. dispositivo di allarme CO2 per anidride carbonica
- Sensore NDIR esterno premontato su linea di 4 metri
- Pre-allarme al 1,5% di CO2 e allarme principale al 3,0% di CO2
Dati tecnici
- Tensione d'esercizio: 100 - 240 V CA / 50 - 60 HzPotenza assorbita: max. 10 VA, tipo. 3 VA, a seconda dello stato operativoTecnologia dei sensori: Ottico, a infrarossi, NDIRTempo di reazione tipico T90: Circa 90 secondiContatto relè allarme re1: 250 V~ AC / 5 A (commutatore privo di potenziale)Guasto contatto relè re2: 60 V= CC / 5 A (commutatore privo di potenziale)Unità di controllo pressione sonora: 85 dB(A) (distanza 100 cm)Versione software unità di controllo: A partire da P0.12Intervallo di funzionamento dell'unità di controllo: Da -15 °C … +45 °C / 10 … 90 % UR, senza condensaCampo di funzionamento del sensore: 0 °C … 50 °C / 10 … 90% UR, senza condensaCavo sensore: 3 x 0,14 mm² - LiYY - 4 m - nero - Ø 3,5 mm, allungabile con 3 x 1,5 mm² fino a 100 metriDurata del sensore circa: Da 8 a 10 anni (90% dei sensori)Tipo di protezione dispositivo di allarme / sensore: IP 20 / IP 54Dim. Sensore: (A x l x P): 88 x 58 x 38 mm
- Tipo prodotto
Rilevatore di anidride carbonica
- Caratteristiche
con sensore esterno
- Rileva
Anidride carbonica
- Alimentazione
rete elettrica
- Larghezza
160 mm
- Altezza
80 mm
- Profondità
55 mm
- Contenuto
1 pz.
- Dim.
(L x A x P) 160 x 80 x 55 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2576084 Schabus GX-D500 Rilevatore di anidride carbonica con sensore esterno rete elettrica Rileva Anidride carbonica
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2576084 Schabus GX-D500 Rilevatore di anidride carbonica con sensore esterno rete elettrica Rileva Anidride carbonica
Dichiarazione di conformità
Dichiarazione di conformità 2576084 Schabus GX-D500 Rilevatore di anidride carbonica con sensore esterno rete elettrica Rileva Anidride carbonica
Descrizione

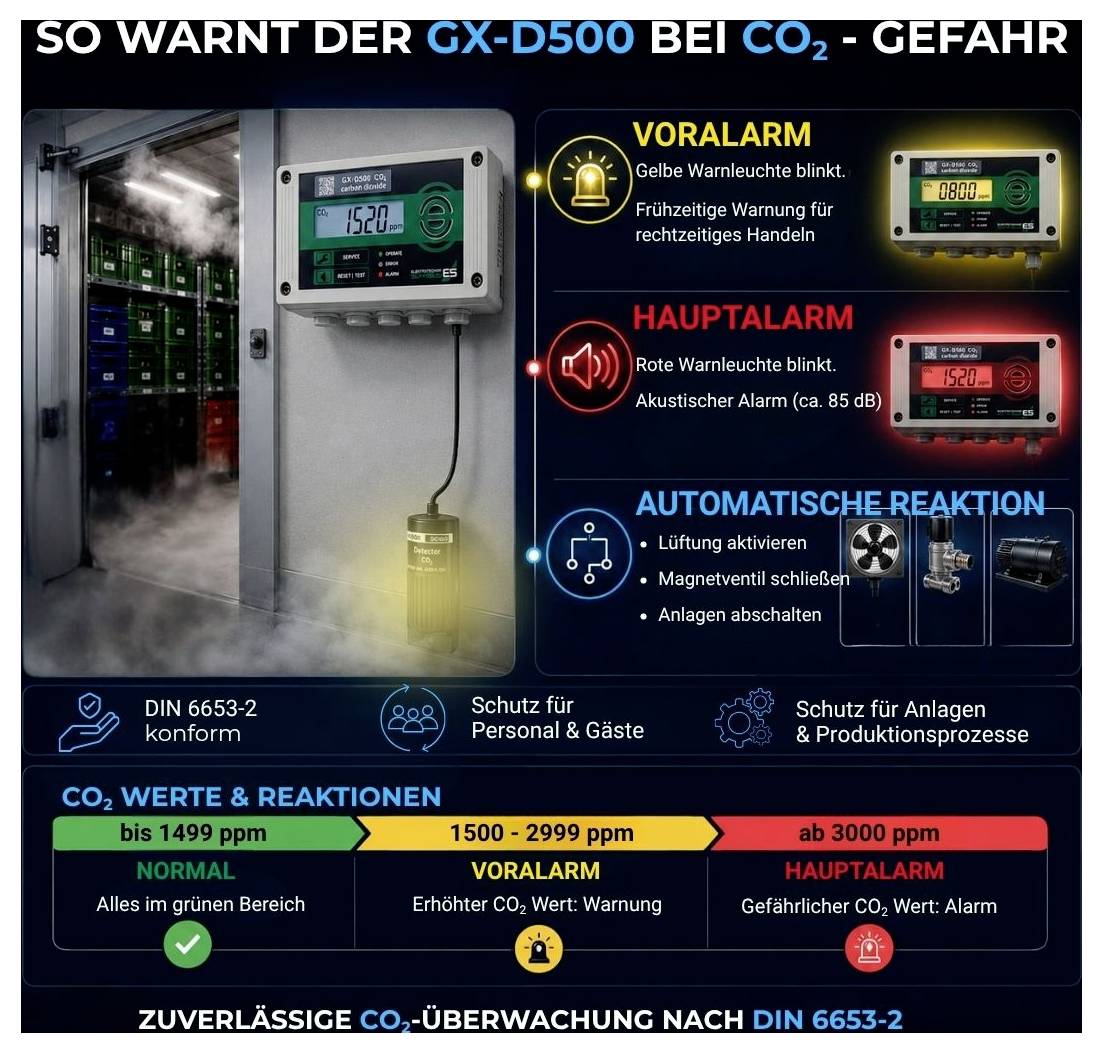

Il rilevatore di CO2 GX-D500 è un rilevatore prof. Dispositivo di allarme con soglie di allarme fisse al 1,5% di CO2 per preallarme e al 3,0% di CO2 per allarme principale. Lo scopo di utilizzo è versatile, sia che si tratti del monitoraggio di grandi bottiglie di CO2 per i bollicine d'acqua o della sicurezza sul lavoro durante la lavorazione e la conservazione del ghiaccio secco.

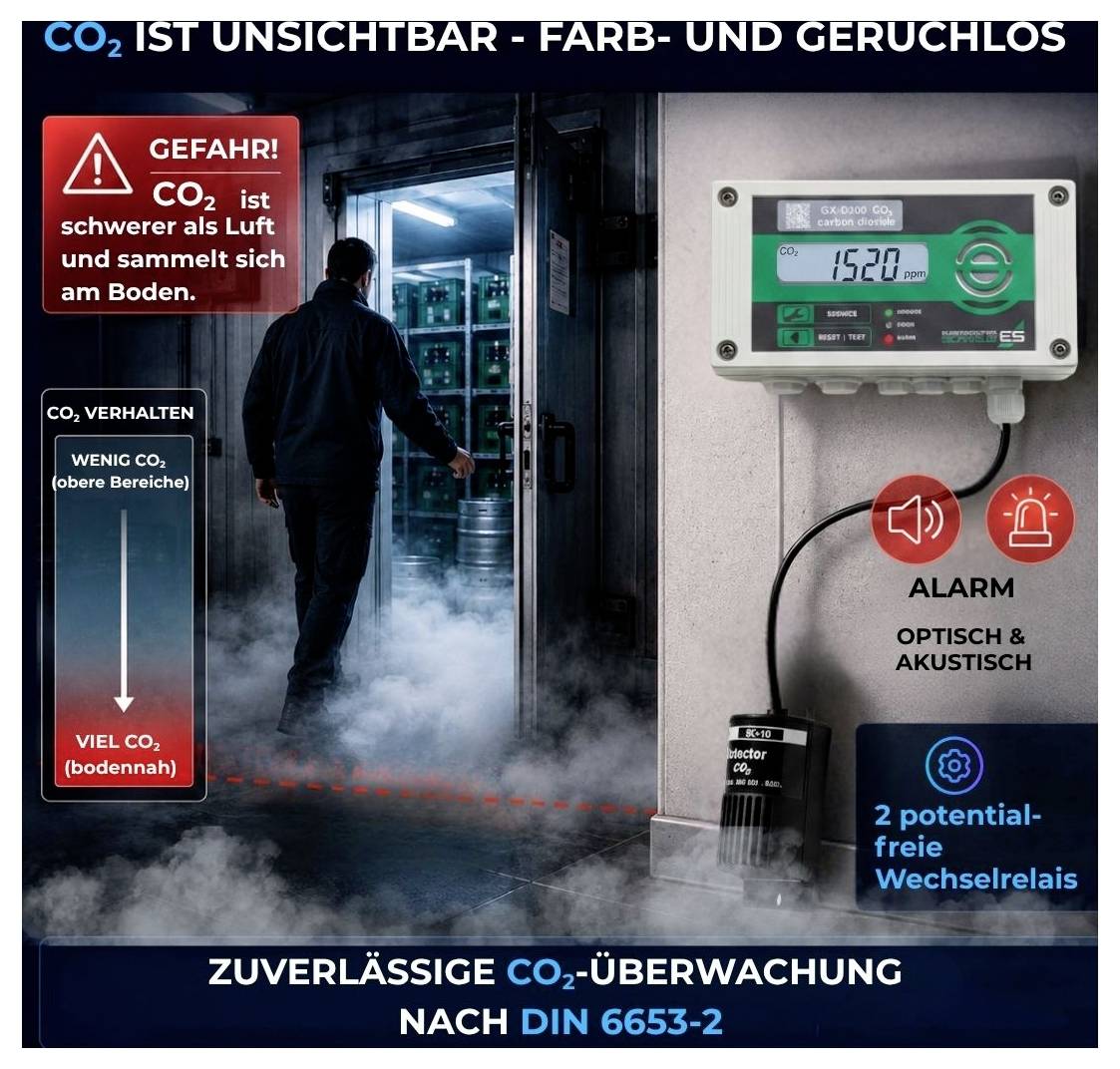

Il valore soglia per l'allarme, chiaramente percepibile sia acusticamente che visivamente, è stato scelto deliberatamente così alto, in modo che la cattiva aria dell'ambiente non causi falsi allarmi a causa della CO2 espirata dalle persone, ma i difetti negli impianti tecnici vengono rilevati immediatamente e in modo sicuro.

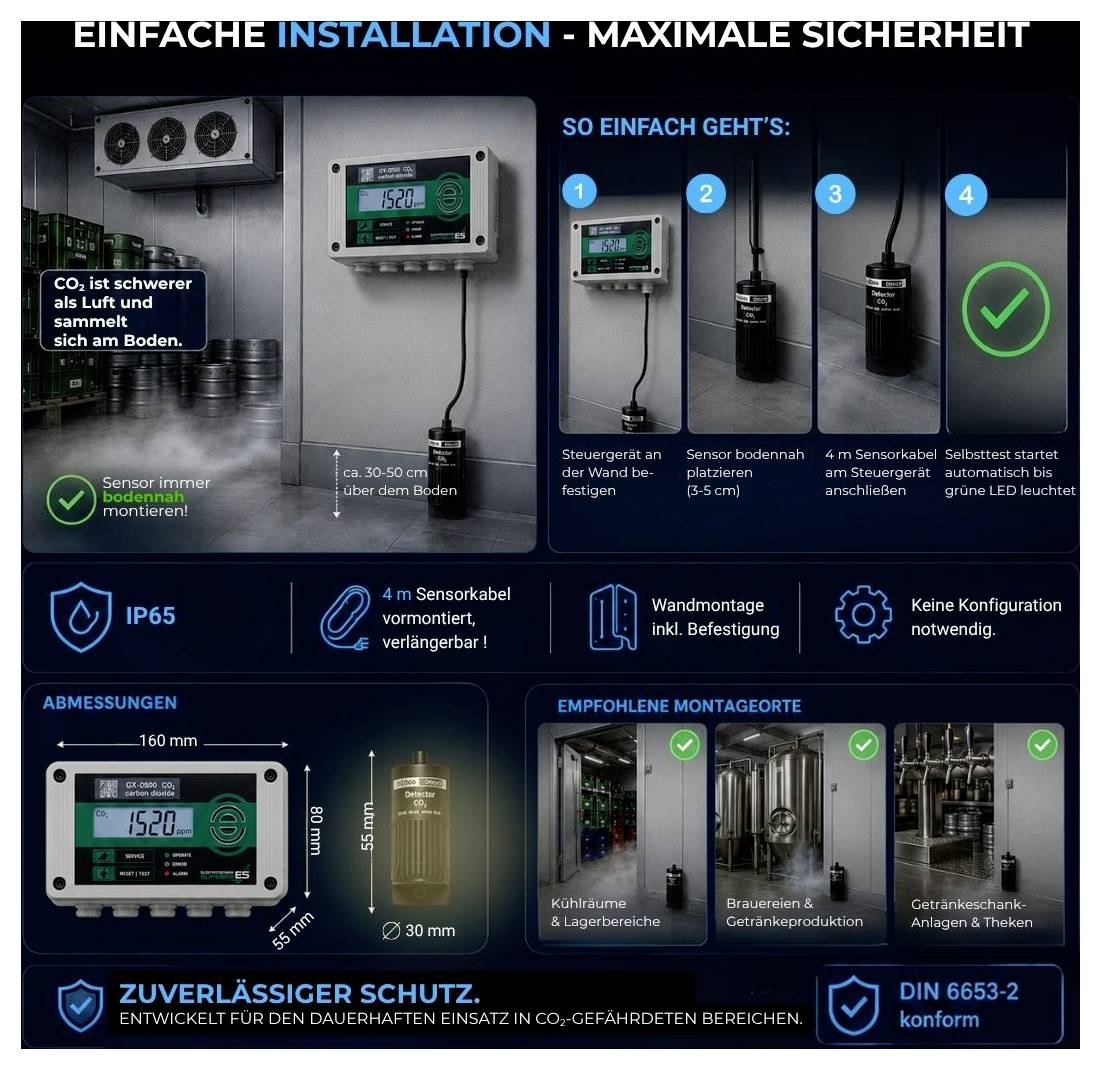

Il sensore esterno con grado di protezione IP54 per gli spruzzi d'acqua è premontato con una linea da 4 metri a 3 fili. Con un cavo da 3 x 1,5 mm², il cavo del sensore può essere esteso fino a 100 metri.

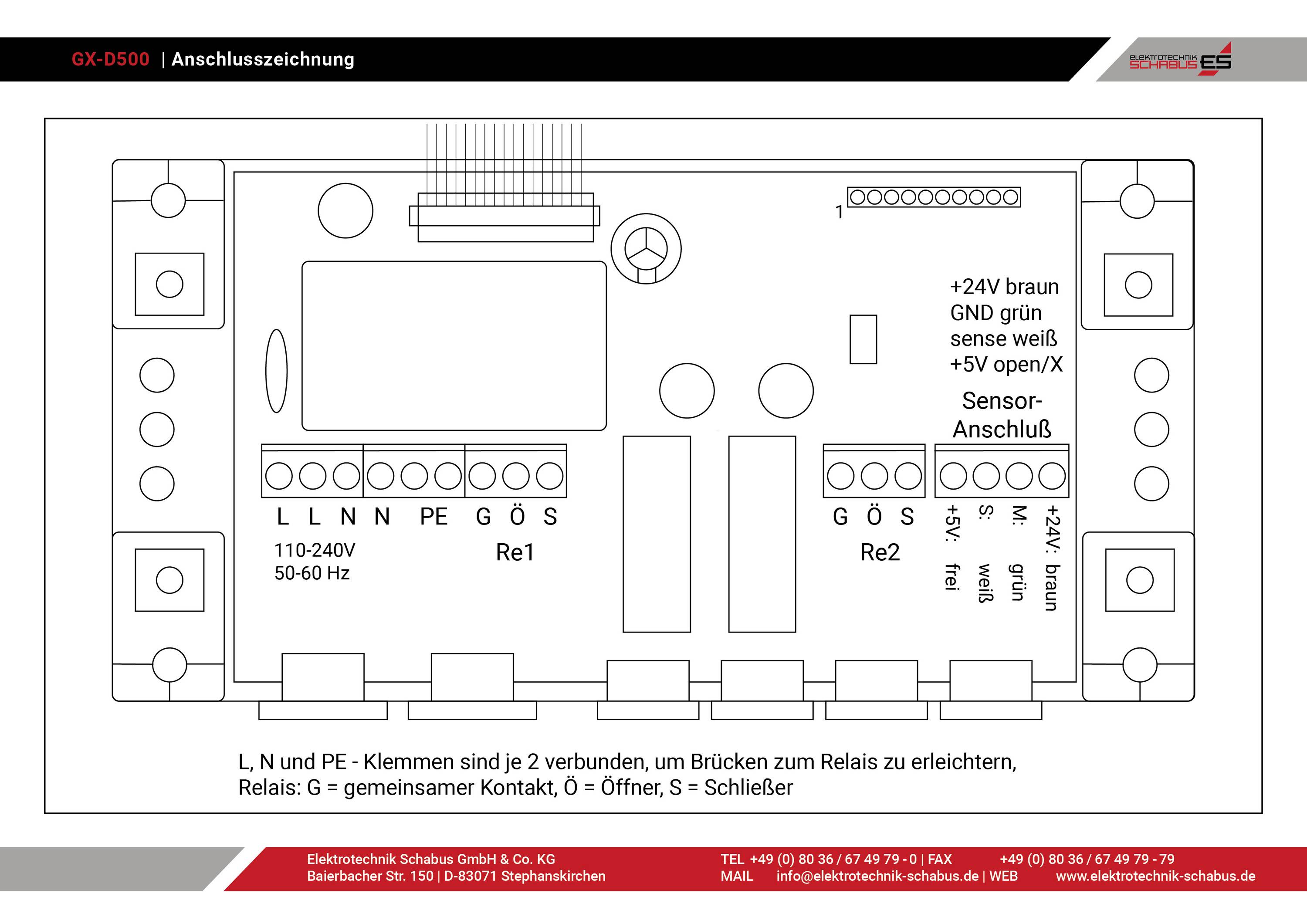

In caso di allarme si attiva un relè di commutazione privo di potenziale (230 V~ / 5 a), che può ad esempio attivare la ventilazione forzata o chiudere le valvole di arresto magnetico. Un altro relè di commutazione privo di potenziale (60 V= / 5 a) commuta in caso di disturbi tecnici rilevati dal dispositivo stesso e informa, ad esempio, la gestione centralizzata degli spazi abitativi. In modalità di monitoraggio, entrambi i relè sono attratti e cadono in caso di allarme/guasto.
Un ampio display illuminato da 2 x 16 caratteri informa costantemente sul valore di CO2 misurato in percentuale e durante la visualizzazione con il tasto di SERVIZIO DI ulteriori messaggi di stato del dispositivo. In questo modo le temperature all'interno del dispositivo vengono monitorate, gli allarmi vengono contati, in caso di disturbi tecnici viene visualizzato un codice di errore o anche la concentrazione di CO2 viene co-scritta in percentuale all'ultimo allarme.
Una particolarità di questo rilevatore di CO2 è che l'utente può calibrare il sensore stesso su un punto zero. Il sensore, come qualsiasi altro sensore, è soggetto anche a una deriva naturale che lo rende insensibile al tempo. Soprattutto nelle applicazioni in cui il sensore è esposto a un aumento costante della concentrazione di CO2 e non riceve regolarmente aria fresca, almeno una volta alla settimana, una calibrazione automatica potrebbe mostrare valori completamente errati nel tempo. Per questo tipo, abbiamo disattivato la normale calibrazione automatica. La diffusione delle soglie di allarme impostata tramite software rimane piena.
Per eseguire la calibrazione, il sensore viene azionato per almeno 30 minuti con aria fresca reale (ovvero il 0,04% di CO2), quindi viene premuto il tasto Cal. Questo nuovo sensore non deve più essere inviato, come in precedenza, per la calibrazione del punto zero a Elektrotechnik Schabus. Su richiesta, tuttavia, continuiamo a offrire questo servizio, come già fatto.

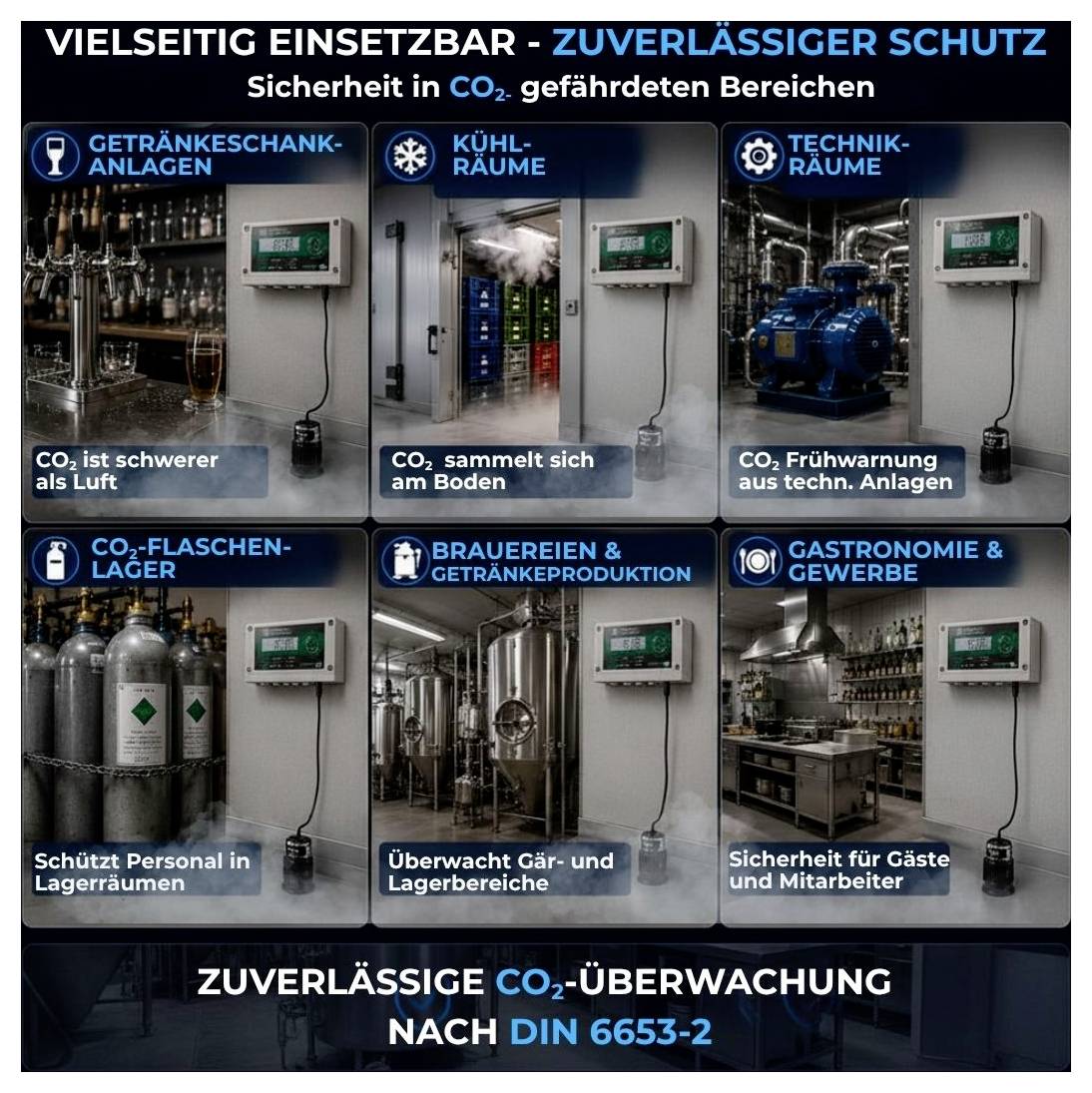

Possibilità d'impiego
Conservazione e trattamento su ghiaccio secco (centri di vaccinazione, carrelli alimentari di strada, …)
Tutti gli impianti con CO2 da bottiglie a pressione (laboratori, magazzini, …)
E tutti gli impianti in cui è stato utilizzato un GX-A1 con sensore GX-CO2-30.
Testo tradotto automaticamente
Il valore soglia per l'allarme, chiaramente percepibile sia acusticamente che visivamente, è stato scelto deliberatamente così alto, in modo che la cattiva aria dell'ambiente non causi falsi allarmi a causa della CO2 espirata dalle persone, ma i difetti negli impianti tecnici vengono rilevati immediatamente e in modo sicuro.
Il sensore esterno con grado di protezione IP54 per gli spruzzi d'acqua è premontato con una linea da 4 metri a 3 fili. Con un cavo da 3 x 1,5 mm², il cavo del sensore può essere esteso fino a 100 metri.
In caso di allarme si attiva un relè di commutazione privo di potenziale (230 V~ / 5 a), che può ad esempio attivare la ventilazione forzata o chiudere le valvole di arresto magnetico. Un altro relè di commutazione privo di potenziale (60 V= / 5 a) commuta in caso di disturbi tecnici rilevati dal dispositivo stesso e informa, ad esempio, la gestione centralizzata degli spazi abitativi. In modalità di monitoraggio, entrambi i relè sono attratti e cadono in caso di allarme/guasto.
Un ampio display illuminato da 2 x 16 caratteri informa costantemente sul valore di CO2 misurato in percentuale e durante la visualizzazione con il tasto di SERVIZIO DI ulteriori messaggi di stato del dispositivo. In questo modo le temperature all'interno del dispositivo vengono monitorate, gli allarmi vengono contati, in caso di disturbi tecnici viene visualizzato un codice di errore o anche la concentrazione di CO2 viene co-scritta in percentuale all'ultimo allarme.
Una particolarità di questo rilevatore di CO2 è che l'utente può calibrare il sensore stesso su un punto zero. Il sensore, come qualsiasi altro sensore, è soggetto anche a una deriva naturale che lo rende insensibile al tempo. Soprattutto nelle applicazioni in cui il sensore è esposto a un aumento costante della concentrazione di CO2 e non riceve regolarmente aria fresca, almeno una volta alla settimana, una calibrazione automatica potrebbe mostrare valori completamente errati nel tempo. Per questo tipo, abbiamo disattivato la normale calibrazione automatica. La diffusione delle soglie di allarme impostata tramite software rimane piena.
Per eseguire la calibrazione, il sensore viene azionato per almeno 30 minuti con aria fresca reale (ovvero il 0,04% di CO2), quindi viene premuto il tasto Cal. Questo nuovo sensore non deve più essere inviato, come in precedenza, per la calibrazione del punto zero a Elektrotechnik Schabus. Su richiesta, tuttavia, continuiamo a offrire questo servizio, come già fatto.
Possibilità d'impiego
Conservazione e trattamento su ghiaccio secco (centri di vaccinazione, carrelli alimentari di strada, …)
Tutti gli impianti con CO2 da bottiglie a pressione (laboratori, magazzini, …)
E tutti gli impianti in cui è stato utilizzato un GX-A1 con sensore GX-CO2-30.
Testo tradotto automaticamente
Versione
- Cavo del sensore estensibile fino a 100 metriAvviso ottico e acustico (audio-visivo)2 relè di commutazione 5 A indipendenti privi di potenziale per allarmi e interferenzeDisplay da 2 x 16 caratteri, retroilluminatoLa calibrazione del punto zero può essere eseguita dall'utente stessoVisualizzazione permanente della concentrazione di CO2 misurata in percentuale del 100%Dispositivo di avviso in IP20, sensore in IP54.
Contenuto della fornitura
- DISPOSITIVO DI ALLARME CO2 GX-D500
- Sensore esterno premontato su cavo da 4 metri
- Materiale di montaggio: 4 viti e tasselli grandi e 2 piccoli, 2 cacciaviti
- 2 grandi e un piccolo raccordo PG
- Istruzioni di funzionamento e montaggio in tedesco.
Note
Prima del montaggio, coinvolgere l'associazione professionale e l'ufficio di supervisione del lavoro, in modo che nulla possa ostacolare una riduzione. Esistono notevoli differenze regionali sulle quali l'elettrotecnica Schabus non ha alcuna influenza.
