Acquista Scheda di sviluppo SBC-CAN01 Arduino, banana pi, Cubieboard, Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi® 3 B, Raspbe da Conrad

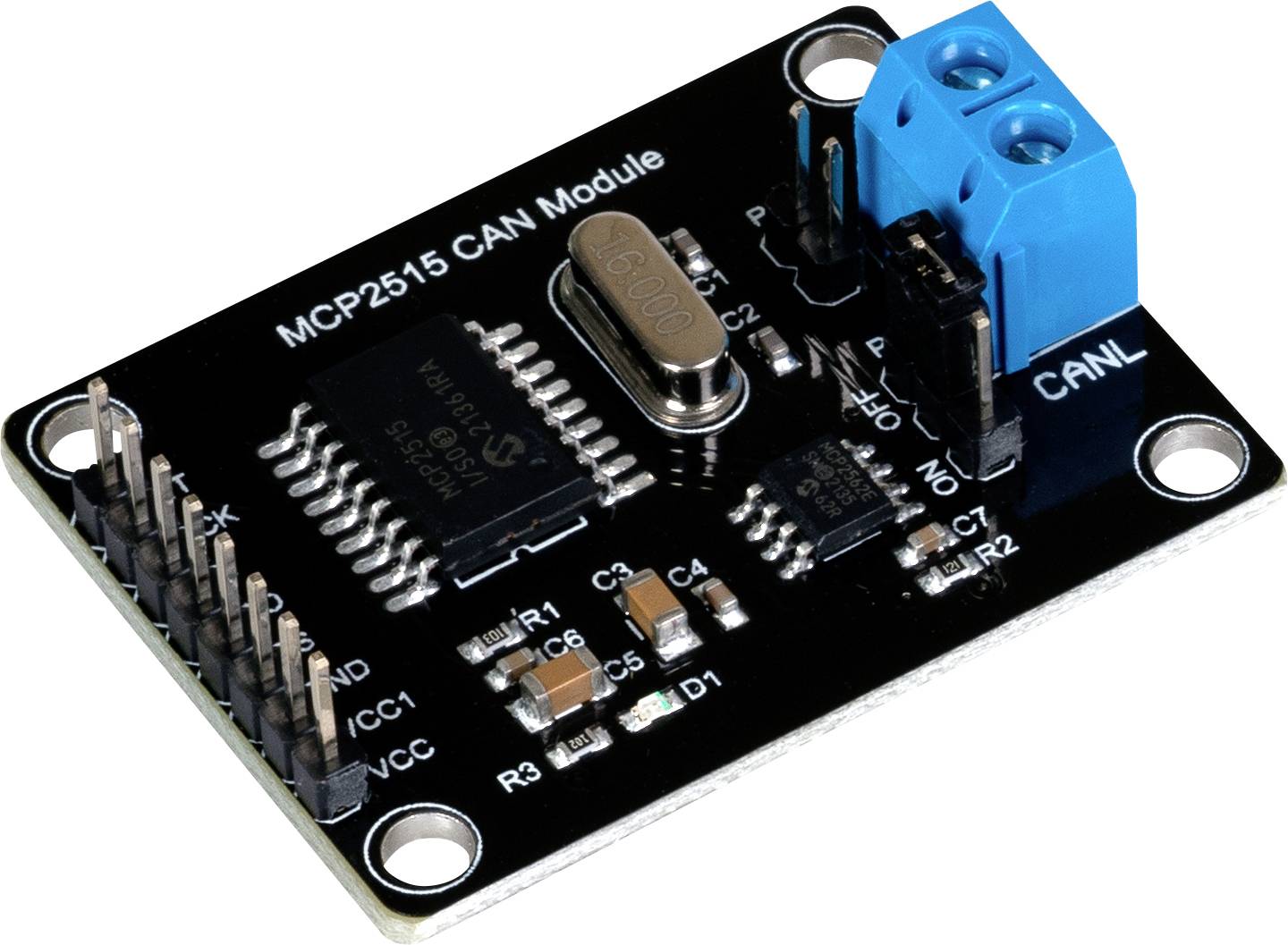

Un modulo CAN MCP2515, un circuito elettronico con pin e un connettore blu, montato su una scheda elettronica nera.

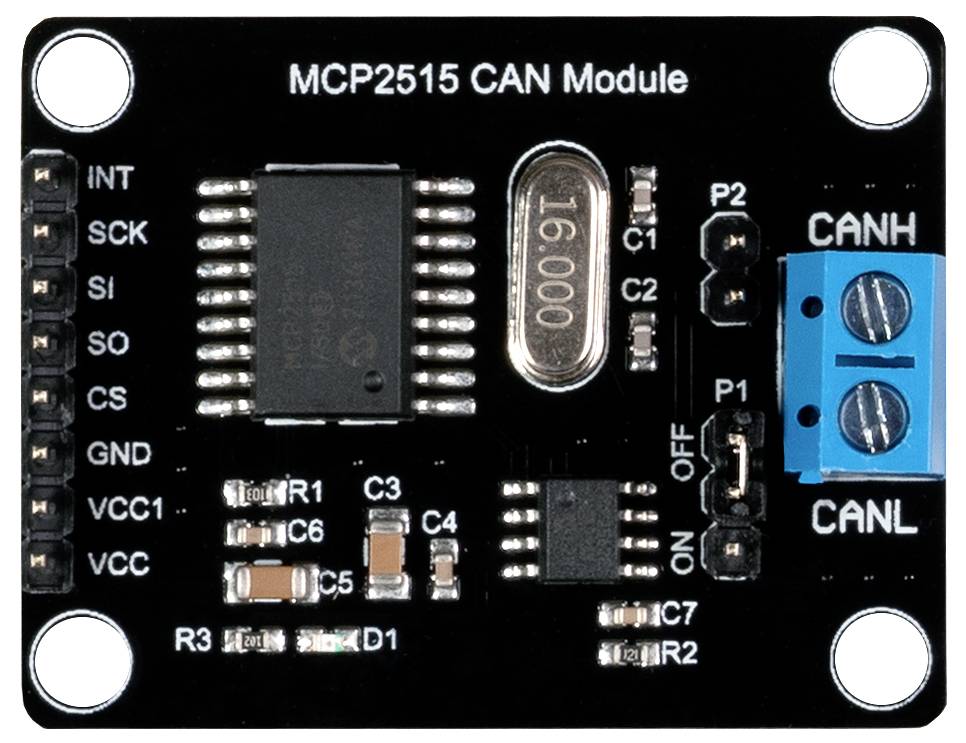

'Modulo CAN MCP2515 nero con più circuiti integrati e connettori per CANH e CANL, utilizzato per la comunicazione di rete.'

1/2

Scheda tecnica (PDF)

Non disponibile

83 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Segnala un problema

Modulo CANBUS

Highlights & Dettagli

Modulo CAN universale basato sul controllore CAN MCP2515
Temperatura di funzionamento: da -45 a +85 gradi Celsius

Dati tecnici

Modulo CAN
Chipset: MCP2515, TJA1050
Trasmettitore: MCP 2562
CAN Specifiche tecniche: 1 Mb/s
Oscillatore: 16 MHZ oscillatore a cristallo
Resistenze di terminazione: adattamento di impedenza 120 Ohm
Interfaccia: SPI, CAN
Tensione d'ingresso: 5 V
Consumo energetico: 5mA
Corrente di standby: 1 MicroA
Temperatura di funzionamento: da -40 a +85 gradi Celsius

Tipo di imballaggio: Pezzo

Tipo prodotto: Scheda di sviluppo

Adatto per (scheda): Arduino

Interfacce: SPI™
CAN

Voltaggio operativo Min.: 3.3 V

Voltaggio Max.: 5 V

Architettura: CAN

Adatto per: Raspberry Pi®

Tipo di scheda: Kit di sviluppo

Altezza: 15 mm

Lunghezza: 60 mm

Larghezza: 40 mm

Adatto per: Arduino
Banana Pi
Raspberry Pi®
Cubieboard

Documenti & Download

Scheda tecnica

Scheda tecnica 1720599 Scheda di sviluppo SBC-CAN01 Arduino, banana pi, Cubieboard, Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi® 3 B, Raspbe

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1720599 Scheda di sviluppo SBC-CAN01 Arduino, banana pi, Cubieboard, Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi® 3 B, Raspbe

Informazioni

Informazioni 1720599 Scheda di sviluppo SBC-CAN01 Arduino, banana pi, Cubieboard, Raspberry Pi®, Raspberry Pi® 2 B, Raspberry Pi® 3 B, Raspbe

Descrizione

Questo modulo CAN universale si basa sul noto controllore MCP2515.

È dotato di una interfaccia CAN e una interfaccia SPI ciascuna.

Ha una resistenza di terminazione di 120 Ohm, che assicura la capacità di pilotaggio e la trasmissione remota dei dati contro la radiazione del segnale.

Il modulo è compatibile con tutti i microcontrollori Raspberry e Arduino e con la maggior parte degli altri microcontrollori.
