Acquista Schellenberg 24201 Relé Adatto per (Sistemi di avvolgimento) Schellenberg Standard e Plus da Conrad

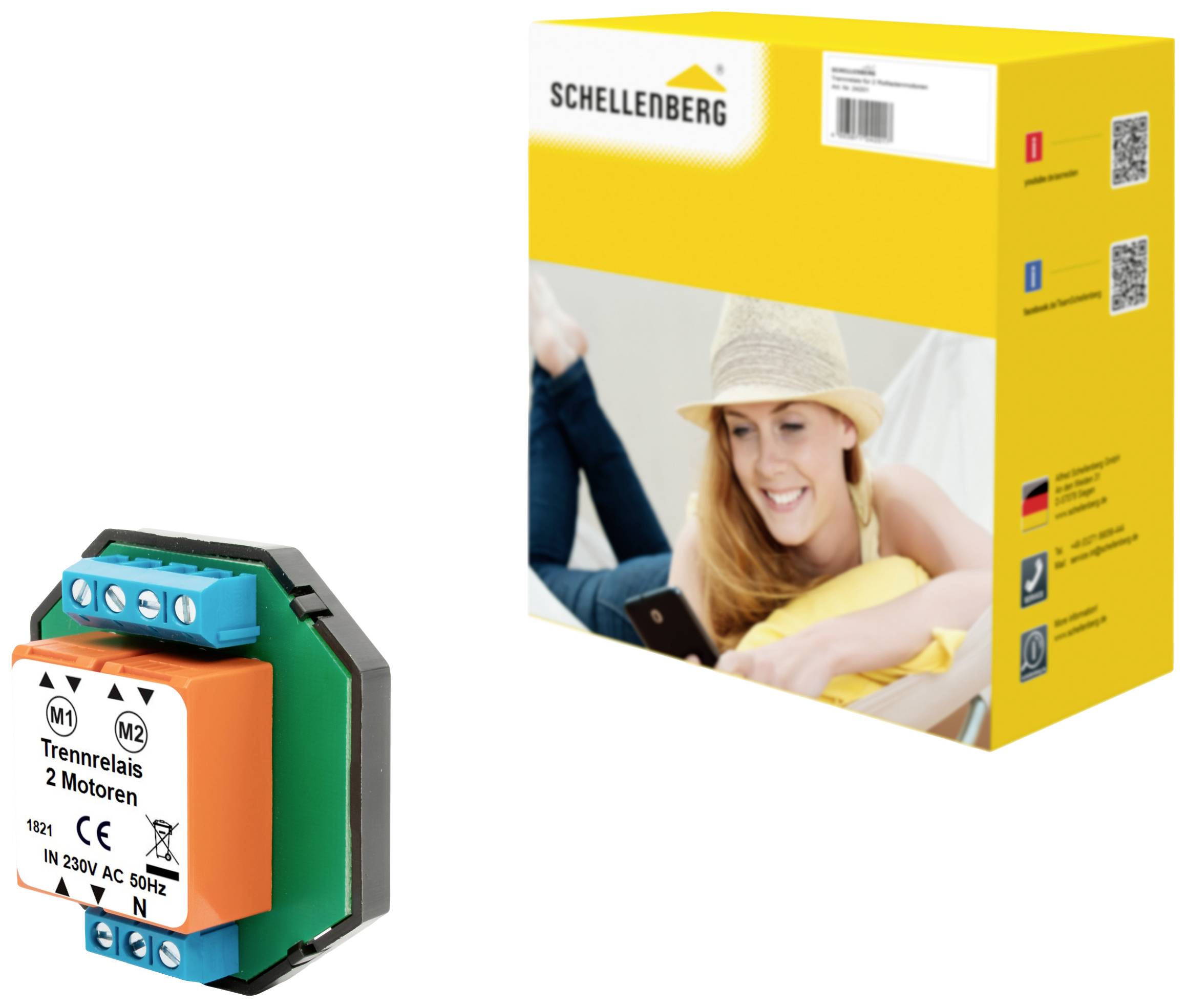

'Relè di separazione per 2 motori' di Schellenberg. Sono raffigurati il modulo relè e la confezione con una donna sorridente sullo sfondo.

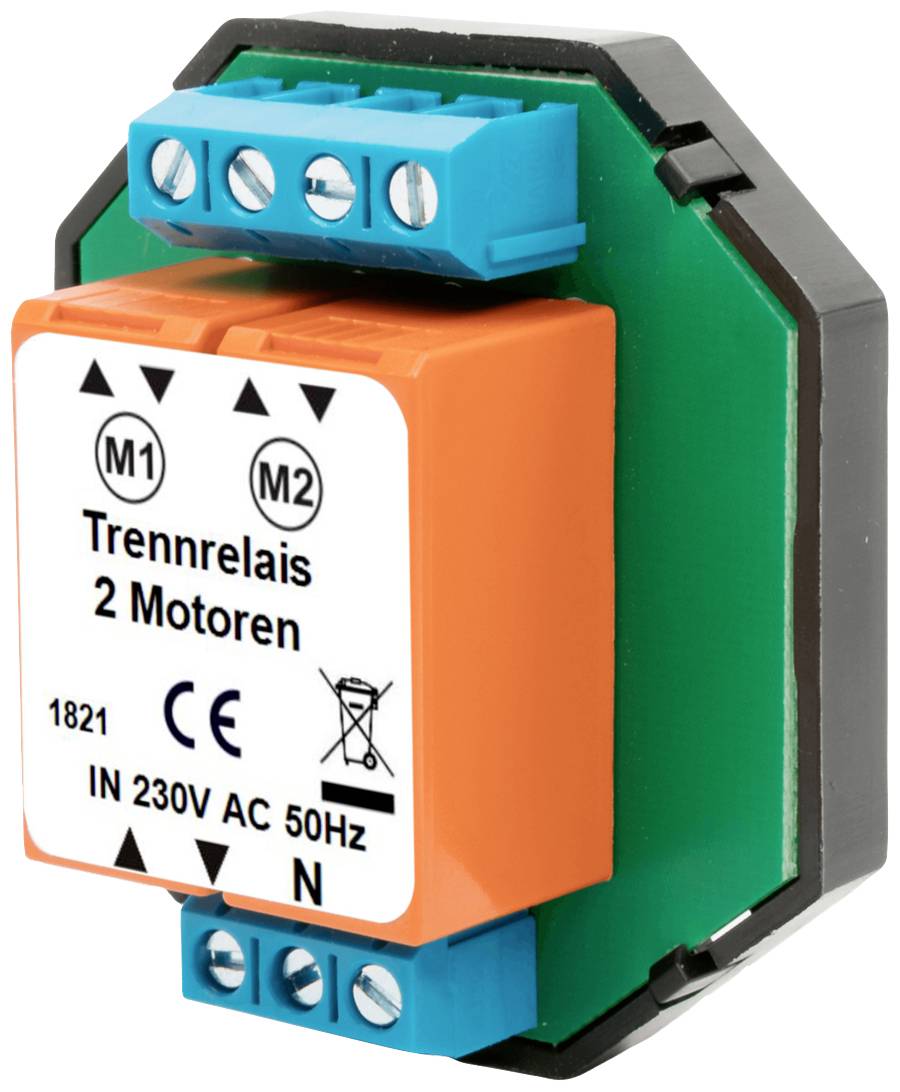

Un relè di separazione elettrico per due motori. Contrassegnato con 'Relè di separazione 2 motori', idoneo per 230V AC, 50Hz.

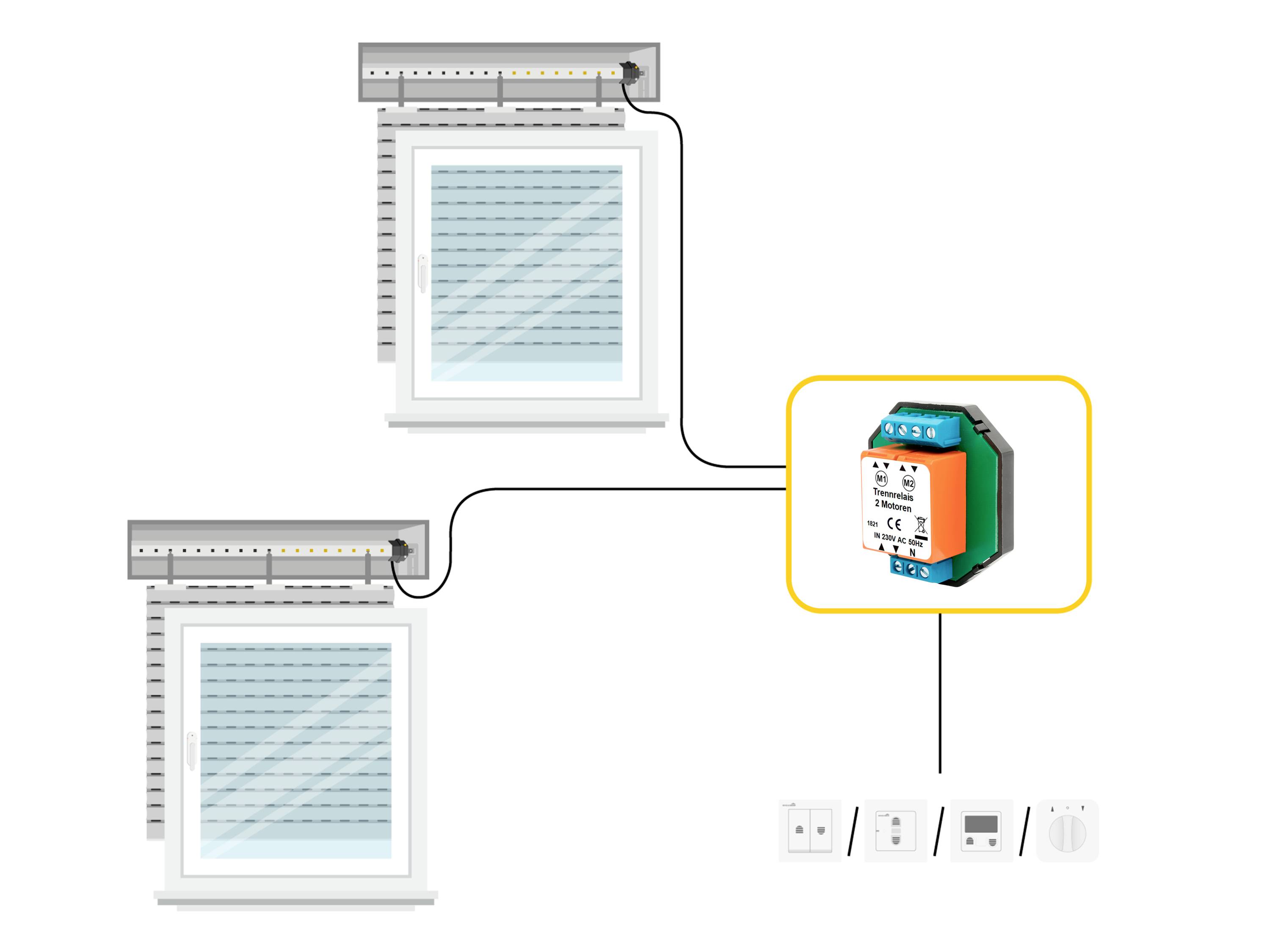

Il diagramma mostra due finestre con tapparelle motorizzate, collegate a un'unità di controllo. Interruttori e sensori gestiscono le persiane.

Una mano aziona un interruttore a parete accanto a una finestra; Testo in alto: 'Due motori per tapparelle controllati tramite interruttore centrale/timer'.

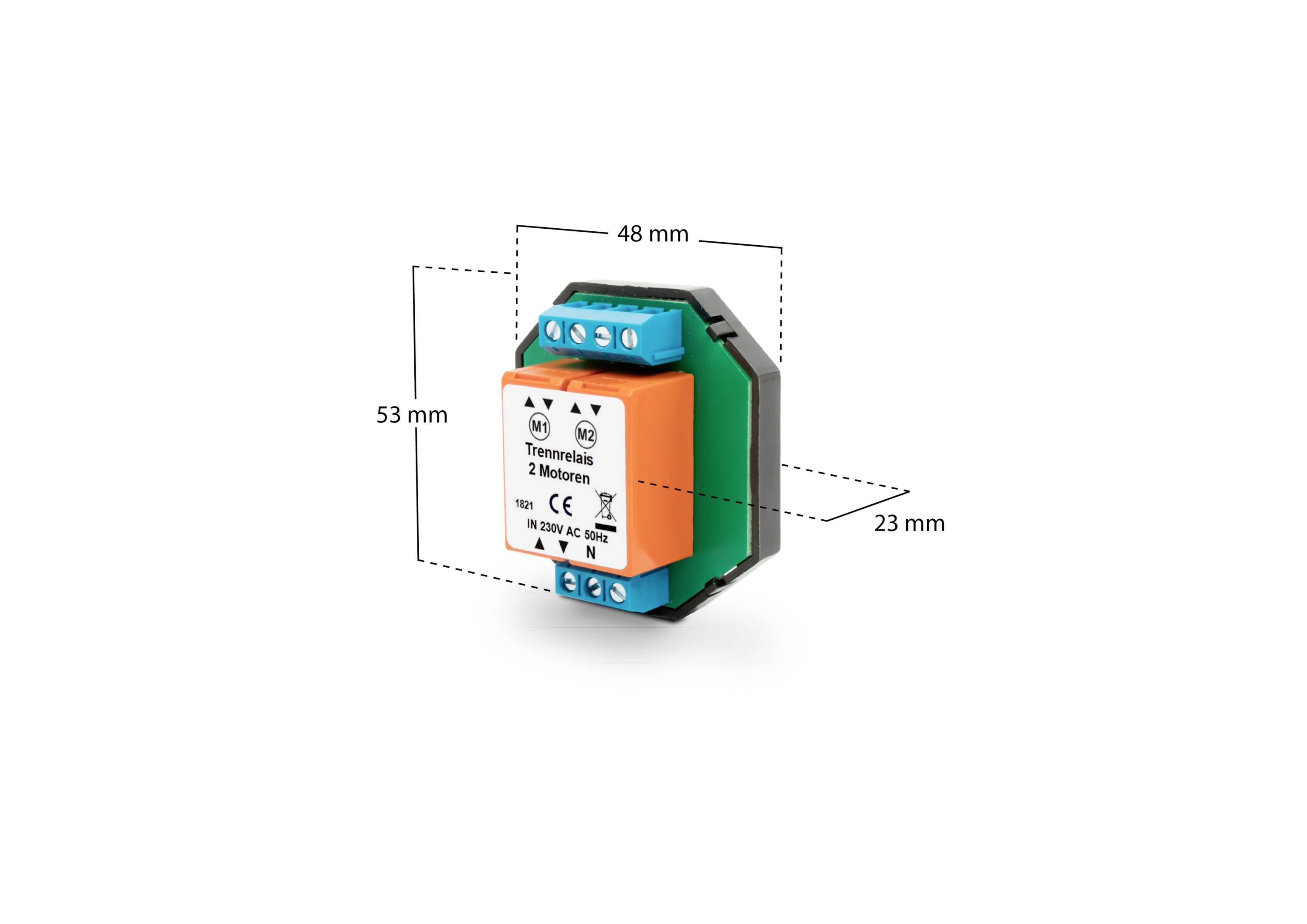

Nell'immagine è raffigurato un dispositivo elettronico delle dimensioni 48 mm x 53 mm x 23 mm. È alloggiato in un involucro di plastica con morsetti di connessione.

1/5

Consegna entro Ven. 28 Ago.

37 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (36,06 € / Pezzo)

36,06 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Relè di isolamento RollLoad Schellenberg, centrale, a 2 ingressi

Controllo simultaneo di due motori a carica
Ideal per i motori tubolari Schellenberg STANDARD e PLUS
Capacità totale di commutazione di max. 6 A (3 A per azionamento)

Dati tecnici

TENSIONE DI RETE: 230 V CA/50 H
Tipo di protezione: IP20 (per ambienti interni asciutti)
Modello: Da incasso
Corrente di commutazione (induttiva): 6 A/2 x 3 A.
Assorbimento di corrente: 10 mA
Morsetto di collegamento: Cavo rigido 0,5 - 2,5 mm², 0,5 - 1,5 mm²
Cavo a filo sottile con tubetto terminale
Grado di inquinamento: 1 (IEC 60664-1)
Sovratensione: 3 (IEC 60664-1)
Intervallo di temperatura: da 0 °C fino a +60 °C
Montaggio in scatola da incasso con Ø 60 mm e profondità 40 mm
Montaggio in presa a parete con almeno 70 x 70 mm

Tipo prodotto: Relé

Adatto per: Schellenberg Standard e Plus

Tensione d'esercizio: 230 V

Metodo di montaggio: Da incasso

Larghezza: 52.4 mm

Altezza: 48.4 mm

Profondità: 22.4 mm

Dim.: (L x A x P) 52.4 x 48.4 x 22.4 mm

HUB (Smart Home): Non richiesto

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2522375 Schellenberg 24201 Relé Adatto per (Sistemi di avvolgimento) Schellenberg Standard e Plus

Descrizione

Il relè di separazione per tapparelle è necessario se si desidera controllare contemporaneamente due motori per avvolgibili, ad esempio tramite un interruttore. È ideale per il controllo di gruppo di motori tubolari Schellenberg dei modelli STANDARD o PLUS, ma può essere utilizzato anche per motori a carica simili a quelli di altri produttori. Il relè di separazione per carica richiede una tensione di esercizio di 230 V CA/50 Hz e ha una capacità totale di commutazione di massimo 6 A, was 3 A per motore a bobina. Il relè a doppio carico viene installato in una scatola da incasso con un diametro di 60 mm e una profondità di 40 mm ed è adatto solo per ambienti interni asciutti. In alternativa, può essere montato in una scatola di derivazione a parete con le dimensioni 70 x 70 mm.

Testo tradotto automaticamente
