Schlegel STOI_M01 Pulsante Momentaneo IP65, IP67 1 pz. Pezzo

'Pulsante circolare argentato con anello di fissaggio scanalato e superficie bianca, adatto per applicazioni elettroniche.'

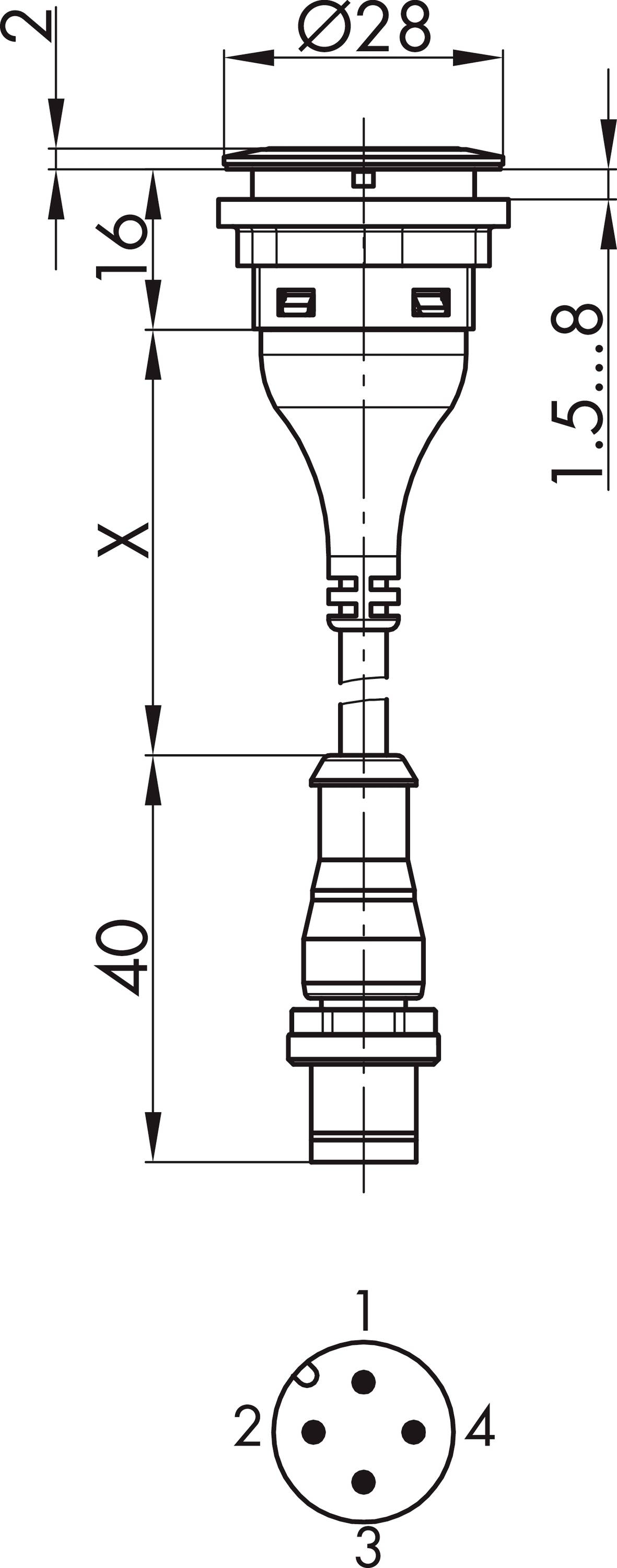

'Disegno tecnico di un connettore, vista laterale e inferiore. Vista superiore che mostra un diametro di 28 mm, lunghezza totale di 58 mm, marcature di lunghezza a 16 mm e 40 mm, nonché disposizione dei contatti a 4 poli in basso.'

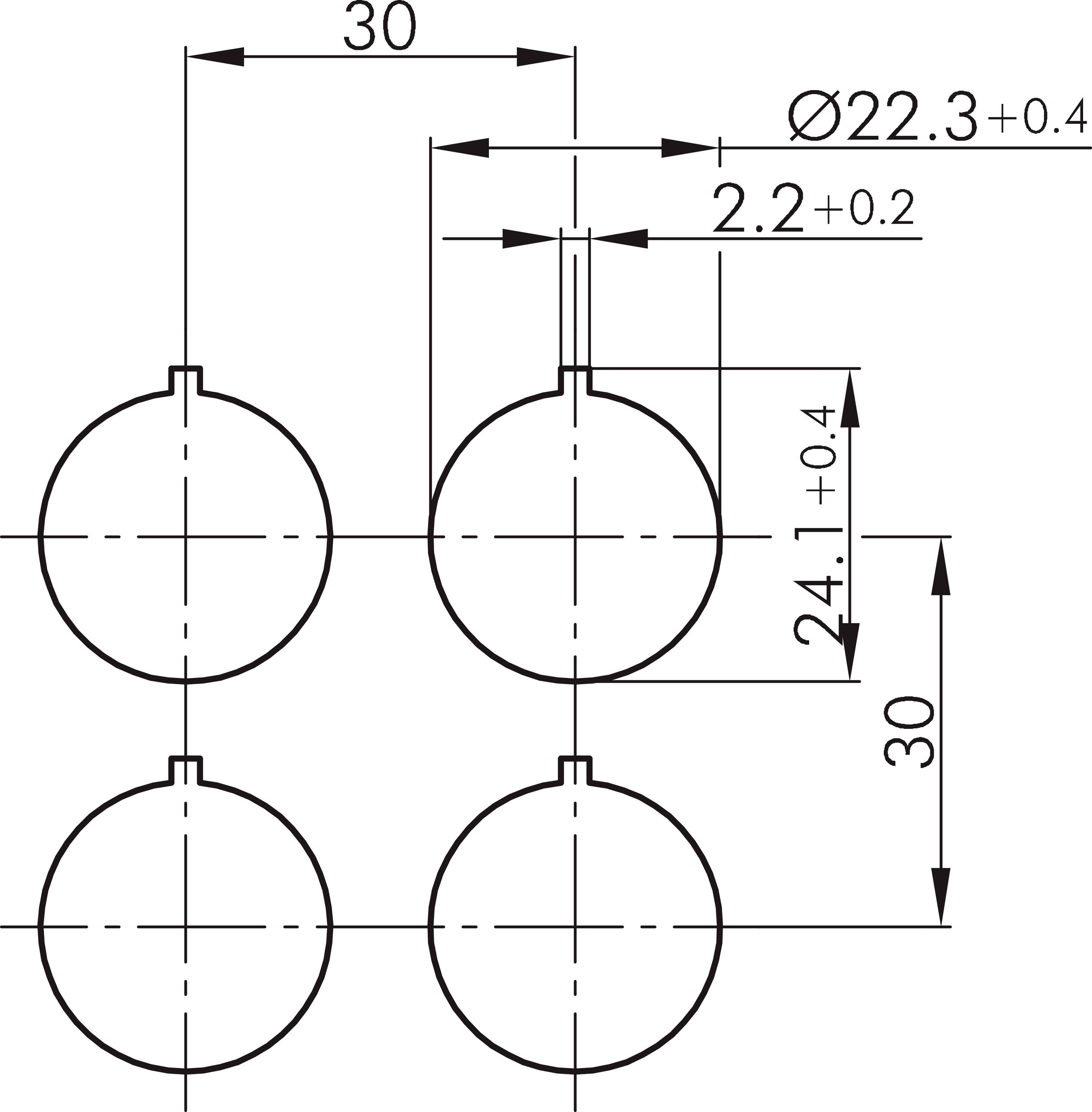

Un diagramma tecnico mostra quattro cerchi disposti in configurazione quadrata con le seguenti dimensioni: diametro 22,3 mm, distanza 30 mm, allineamento verticale 24,1 mm.

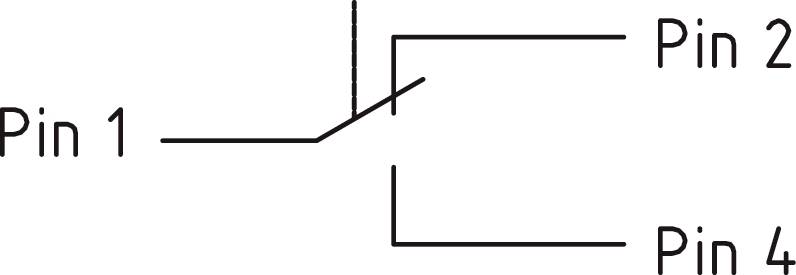

Un semplice schema elettrico mostra un collegamento tra il Pin 1 e il Pin 2 e il Pin 4, senza componenti complessi o etichette.

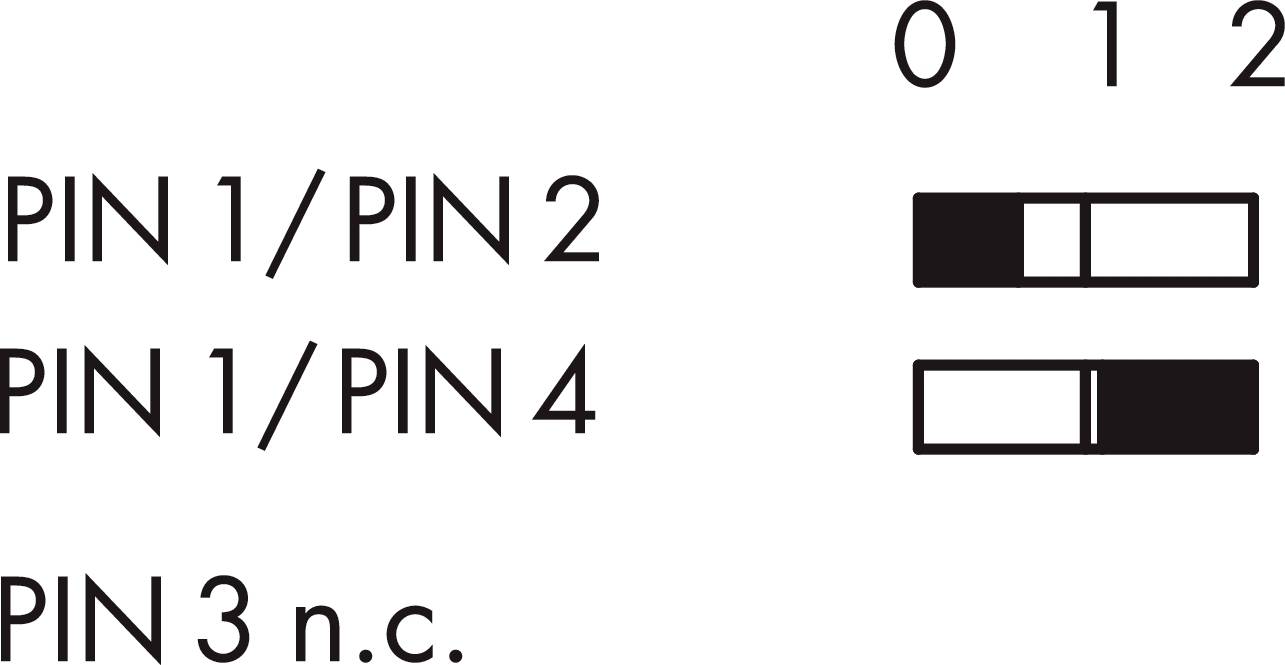

PIN 1/PIN 2 è collegato a 0 e 1, PIN 1/PIN 4 a 2; PIN 3 n.c. rimane scollegato.
1/5
Immagine simile
Tipo di imballaggio
Pezzo
Tipo prodotto
Pulsante
Tipo di illuminazione
Senza
Tipo contatto
1 NA
1 NC
Collegamento
spina M12
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Disponibile a breve
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
52,45 €
3
3% = 5,10 €
50,75 €
5
5% = 11,90 €
50,07 €
10
5% = 28,40 €
49,61 €
25
6% = 83,75 €
49,10 €
I prezzi a scala possono variare a seconda del venditore
Numero
Totale (52,45 € / Pezzo)
52,45 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 8,19 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Rubrica: PulsanteSerie: SHORTRON ®-M12Tipo di protezione: IP65 / IP67 (dal retro IP65)Illuminazione: NoScrivibile: SìMateriale di contatto: AgniNorme: EN 60947-5-1, EN 61058-1Tipo di contatto: 1V + 1STipo di collegamento: M12 a 4 poli Con cavo PUR, codifica A; lunghezza 25 cm; trefoli 4 x 0,34 mm² (AWG22)Funzione di commutazione: Funzione pulsanteCorsa completa: 2,3 mmApertura forzata: In conformità con EN60947-5-1, cont. KDurata elettrica: 1 mio. Cicli di commutazione DC13: max. 100.000Durata meccanica: 1 mio. Cicli di commutazioneApertura di montaggio: Ø 22,3 mmLunghezza cavo (X): 250±30 mmTelaio frontale: Color argentoTemperatura di esercizio: -25°C 70°CTemperatura di stoccaggio: -40°C... 80°CForma: rotonda
Tipo di imballaggio

Pezzo

Tipo prodotto

Pulsante

Caratteristiche

con cavo di collegamento

Colore alloggiamento/pulsante

Argento

Funzioni

Momentaneo

Modello

Scrivibile

Tipo di illuminazione

Senza

Tipo contatto

1 NA

1 NC

Materiale di contatto

AgNi

Collegamento

spina M12

Min. temperatura

-40 °C

Formato

rotondo

Temperatura max.

+80 °C

Lunghezza

25 cm

Durata meccanica

1 mio. Cicli di commutazione

Ø Foro di montaggio

22.3 mm

Durata elettrica

1 mio. Cicli di commutazione DC13: max. 100.000

Dima di montaggio

22.3 mm

IP65

IP67

Contenuto

1 pz.

Tipo

STOI_M01

Documenti & Download

Scheda tecnica

Scheda tecnica 2865182 Schlegel STOI_M01 Pulsante Momentaneo IP65, IP67 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2865182 Schlegel STOI_M01 Pulsante Momentaneo IP65, IP67 1 pz. Pezzo

Descrizione

SHORTRON ®-M12 pulsante di selezione a scatto 1V+1S+cavo lunghezza cavo 25CM

Testo tradotto automaticamente

Note

Nella descrizione della posizione di commutazione i valori tra parentesi stanno a significare che si tratta di una funzione a posizione momentanea.
