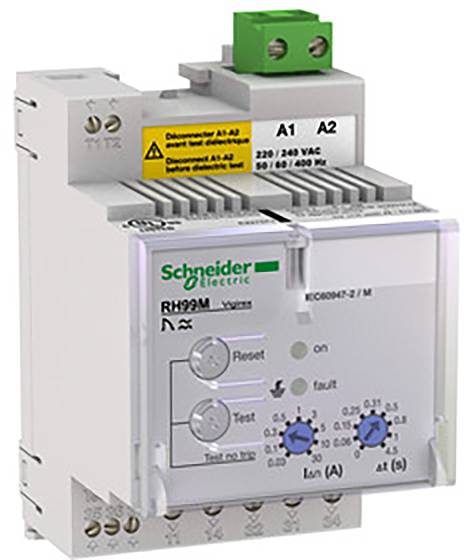

Schneider Electric 56193 56193 Relè di protezione

VigiPacT RH99M è un relè di monitoraggio corrente di guasto per il montaggio su guida DIN. Controlla la caduta dell'isolamento elettrico a causa dell'invecchiamento di cavi o prolunghe nell'impianto. Misura la corrente di dispersione in un impianto elettrico tramite il relativo trasformatore toroidale. Quando la soglia di funzionamento della corrente di guasto viene superata, il relè emette un segnale di comando. La tensione di alimentazione di esercizio è 220/240VAC 50/60Hz. La sensibilità alla corrente è selezionabile con 9 valori di soglia da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da subito fino a 4,5 s. Dopo la risoluzione dei problemi è presente un azzeramento automatico. La tensione monitorata della rete di distribuzione è fino a 1000 VAC 50/60/400 Hz. Viene installato su una guida DIN in un armadio elettrico e ha il grado di protezione IP40. Deve essere collegato a un sensore ad Schneider Electric ad anello o a onda quadra di tipo A.
