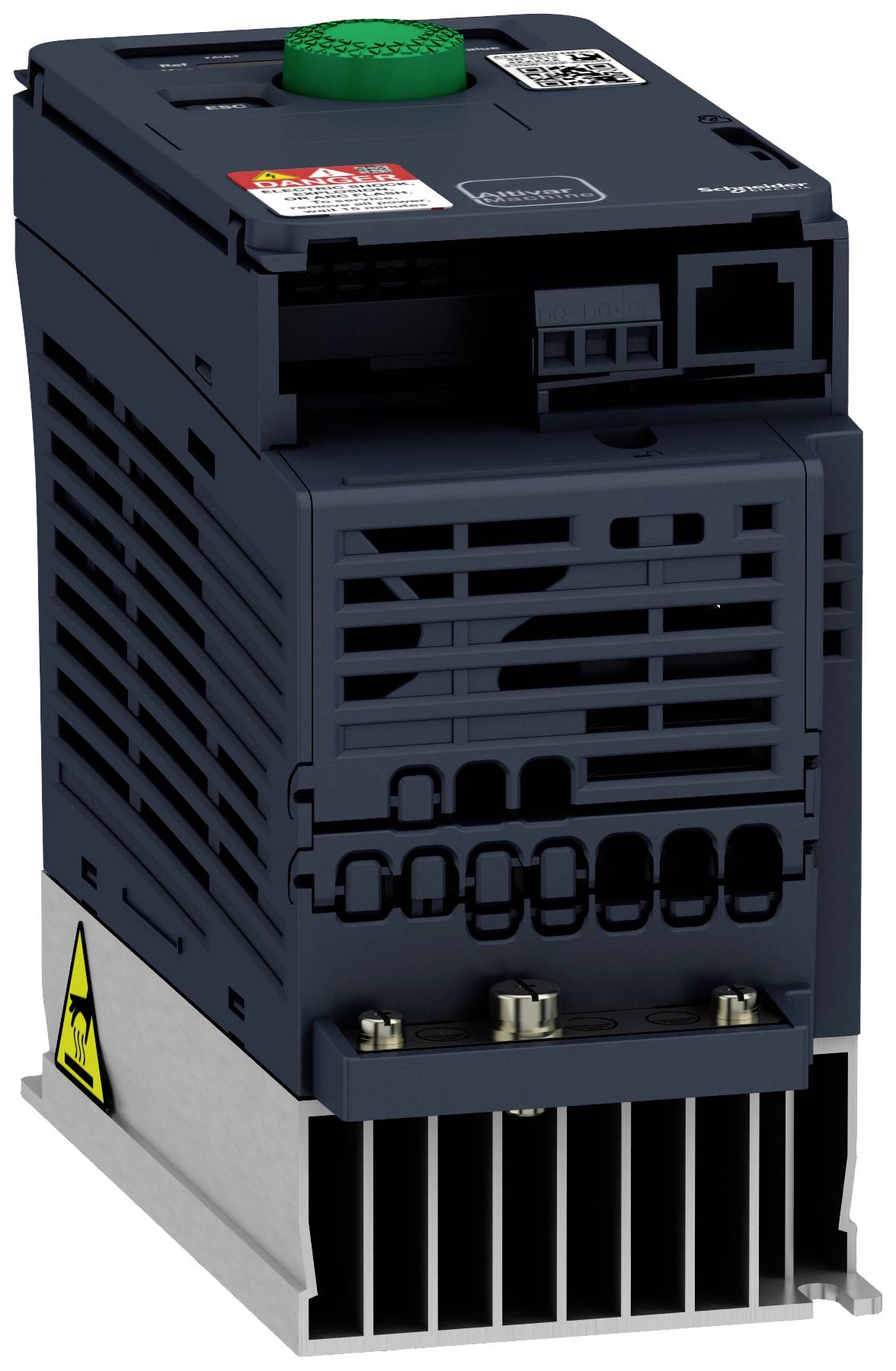

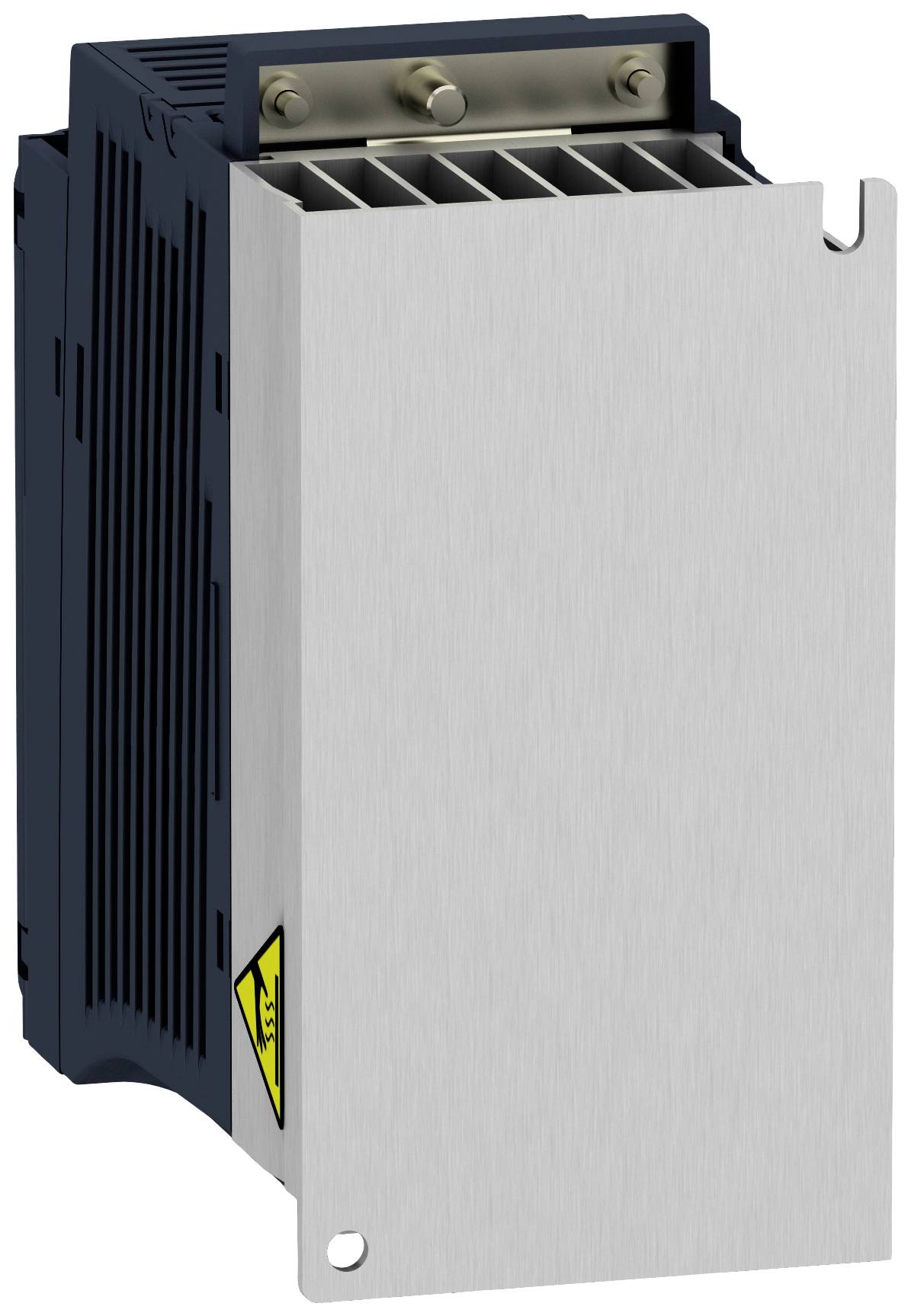

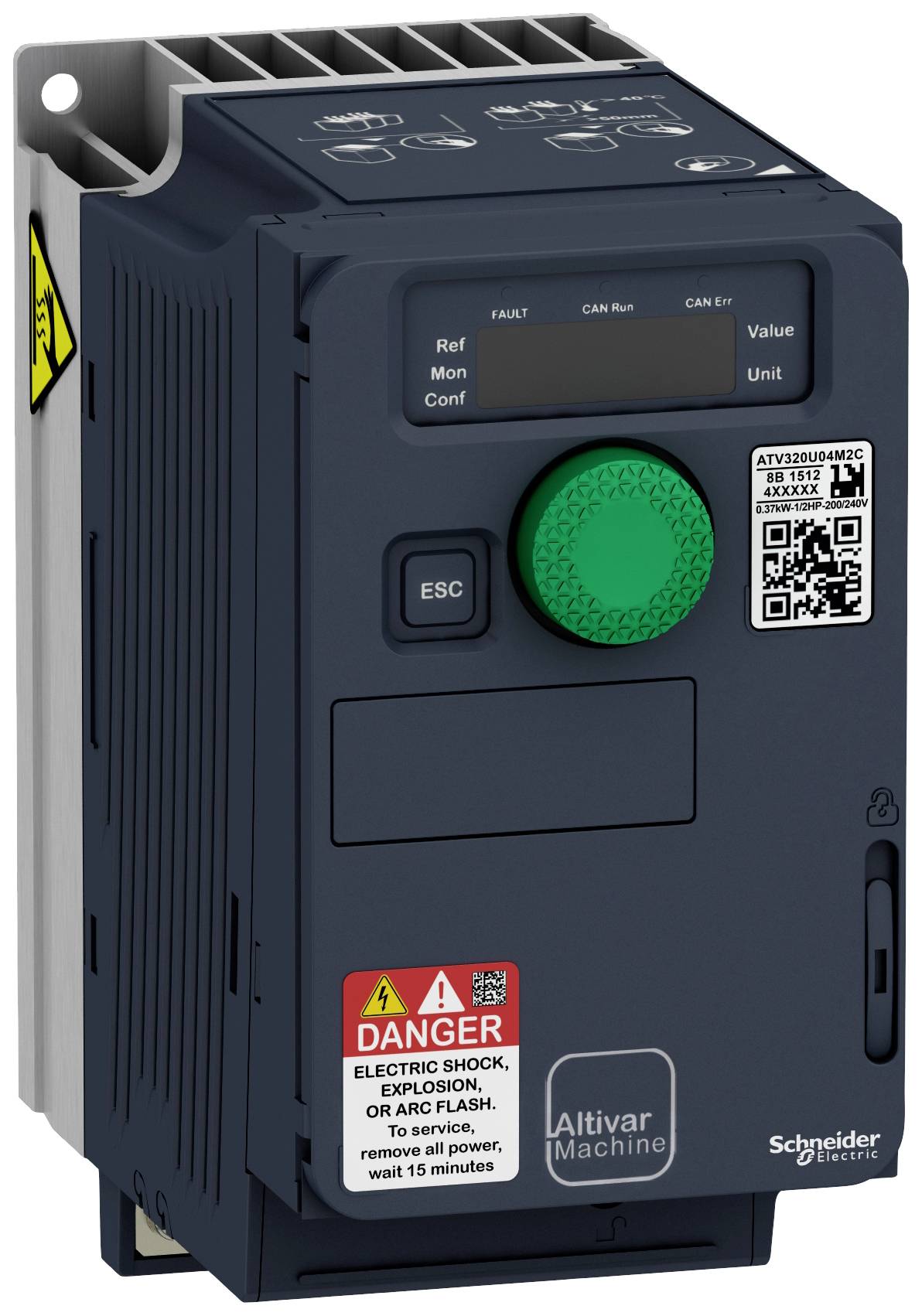

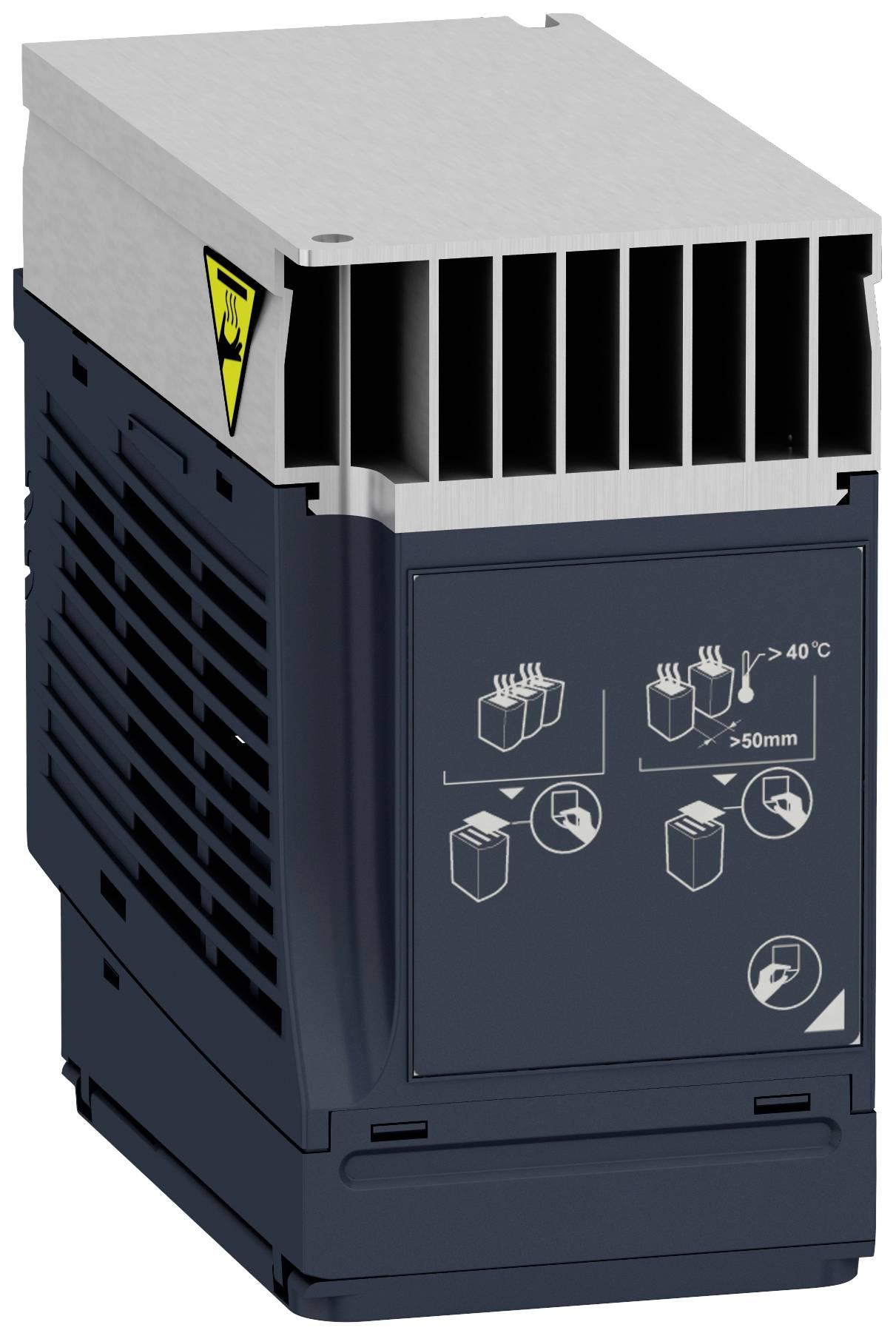

Schneider Electric Convertitore di frequenza ATV320U07M2C 0.75 kW a 1 fase
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale
205,20 €
Prodotto proveniente da altro paese EU (IVA 0%)
19,90 €
Solo 4 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Convertitore di frequenza ATV320, 0,75kW, 200-240 V, monofase, compatto
- This Altivar 320 variable speed drive can feed single-phase synchronous and asynchronous motors. Its compact form factor allows vertical stacking of drives inside machine frames. It works at a rated power up to 0.75kW / 1hp and a rated voltage from 200V to 240V AC. Its robust design with IEC 60721-3-3 class 3C3 coated printed circuit boards allows to extend machine availability in harsh environmental conditions, for example at ambient temperatures of up to 60°C without the need of additional cooling. It incorporates functions suitable for the most common applications, including torque and speed accuracy at very low speed, high dynamic performance with flux vector control without sensor and extended frequency range for high-speed motors. It also incorporates parallel connection of motors and special drives using the voltage/frequency ratio and static speed accuracy and energy saving for open-loop synchronous motors. The drive software includes 5 safety functions that help machines meet safety requirements, whether or not they are used in conjunction with a Preventa safety module. These safety functions are configured using SoMove software. Altivar Machine ATV320 was designed for Original Equipment Manufacturers (OEMs) that meets simple and advanced application requirements covered for packaging, material handling, textile, material working, mechanical actuators and hoisting. It conforms to international standards IEC/EN 61800-5-1 and IEC/EN 61800-3 (immunity and conducted and radiated EMC emissions). It is also CE, UL, CSA, NOM, EAC and RCM certified. Mounting accessories and external options (braking resistors, line chokes, motor chokes, additional EMC filters) are available with Altivar Machine ATV320 drives. The type of external accessories and options depends on the drive rating. It is designed to be mounted in vertical position (+/- 10 °) on a panel, thanks to 4 fixing holes. It is fully integrated inside Schneider Electric’s EcoStruxure Machine through DTM. It is possible to configure, control, and diagnose ATV320 drives directly in SoMachine and SoMove software by means of the same software brick (DTM).
Dati tecnici
- Potenza motore (kW): 0,75
- Tensione ausiliaria nominale da 200 a 240 V, dal -15 al 10%
- Potenza apparente: 2 kVA a 240 V per sovraccarico elevato
- Corrente nominale di uscita: 4,8 A a 4 kHz per sovraccarico elevato
- Corrente di picco massima: 7,2 A, e 60 s in caso di sovraccarico elevato
- Tipo di controllo del motore asincrono: controllo del flusso orientato al vettore senza encoder, standard
- Linea caratteristica U/f, 5 punti
- Linea caratteristica U/f - modalità di risparmio energetico, linea caratteristica U/f quadrata
- Linea caratteristica U/f, 2 punti
- Orientamento al vettore. Controllo del flusso senza encoder - modalità di risparmio energetico
- Tipo prodotto
Convertitore di frequenza
- Potenza di uscita (max.)
0.75 kW
- Frequenza (Max.)
599 Hz
- Frequenza min.
0.1 Hz
- Rete
a 1 fase
- Range frequenza
0.1 Hz - 599 Hz
- Corrente nominale
10.1 A
- Profondità
138 mm
- Altezza
143 mm
- Larghezza
72 mm
IP20
- Tipo
ATV320U07M2C
- Classe filtraggio
C3
- Dim.
(L x A x P) 72 x 143 x 138 mm
- Codice articolo produttore
ATV320U07M2C
- Peso
1.1550 kg
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 1667372 Schneider Electric Convertitore di frequenza ATV320U07M2C 0.75 kW a 1 fase
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1667372 Schneider Electric Convertitore di frequenza ATV320U07M2C 0.75 kW a 1 fase
Descrizione
Due tipi: design a libro e design compatto sviluppati per un'integrazione semplice e conveniente in numerosi layout di macchina e per il posizionamento nel quadro elettrico o nell'alloggiamento della macchina. La connettività avanzata consente l'integrazione con molte delle più comuni reti per Ethernet e permette la comunicazione seriale da Ethernet IP a CANopen come integrazione complementare con le soluzioni MachineStruxure di Schneider Electric e per supportare la conformità con PLCopen. Controllo motore affidabile e preciso di motori asincroni e sincroni. Design robusto con pannelli rivestiti in conformità alla norma IEC 60721 -3 -3 classe 3C3 per una disponibilità estesa della macchina in condizioni ambientali difficili, ad esempio a temperature ambiente fino a 60 °C senza necessità di ulteriore raffreddamento. Ampie funzioni di sicurezza integrate. Oltre a Safety Torque Off, quattro funzioni aggiuntive per la sorveglianza di sicurezza completa per l'approvazione semplice delle macchine e per il rispetto della direttiva 2006/42/CE.
