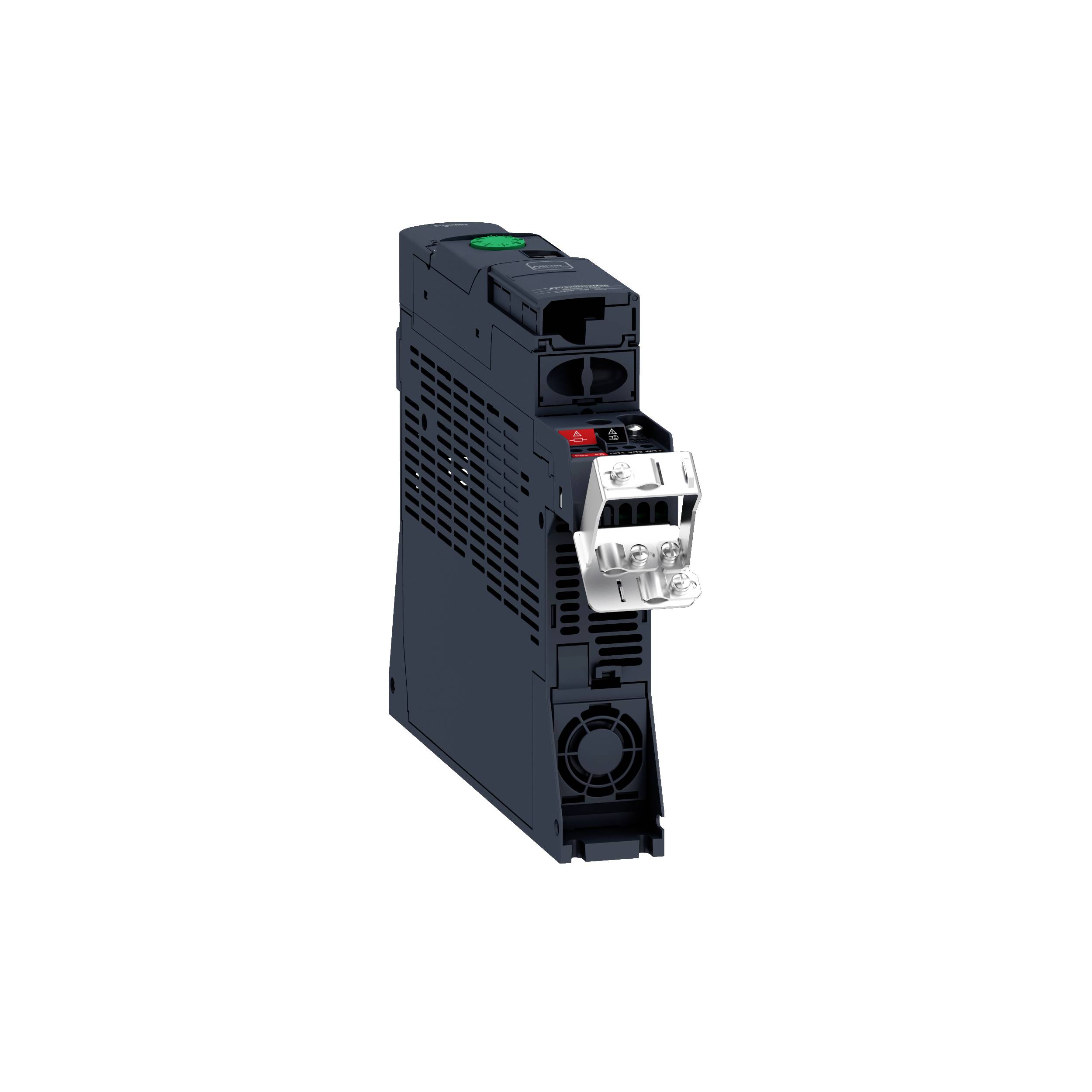

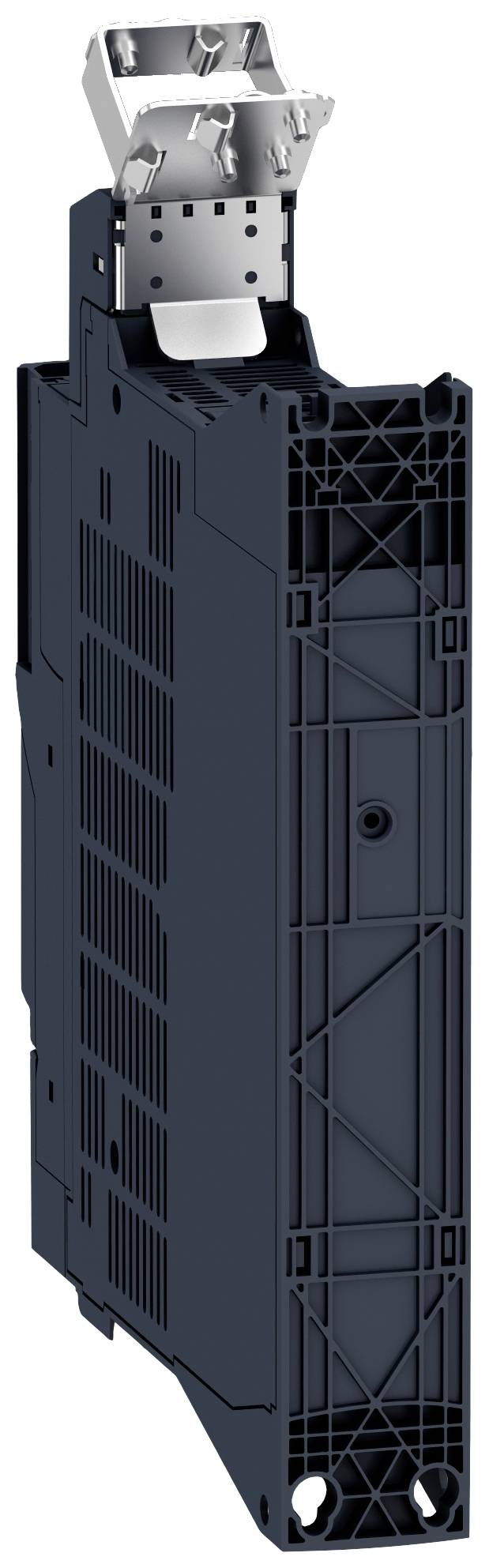

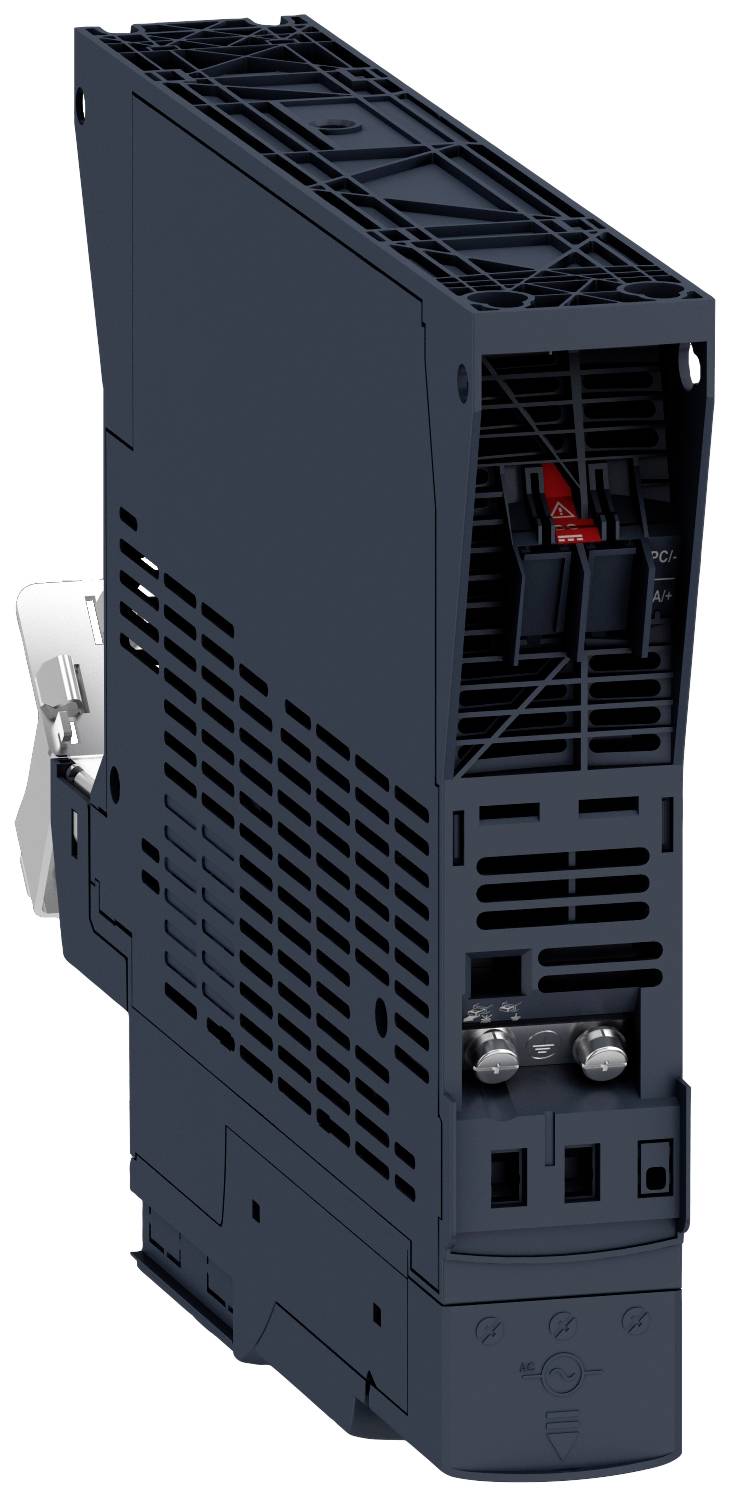

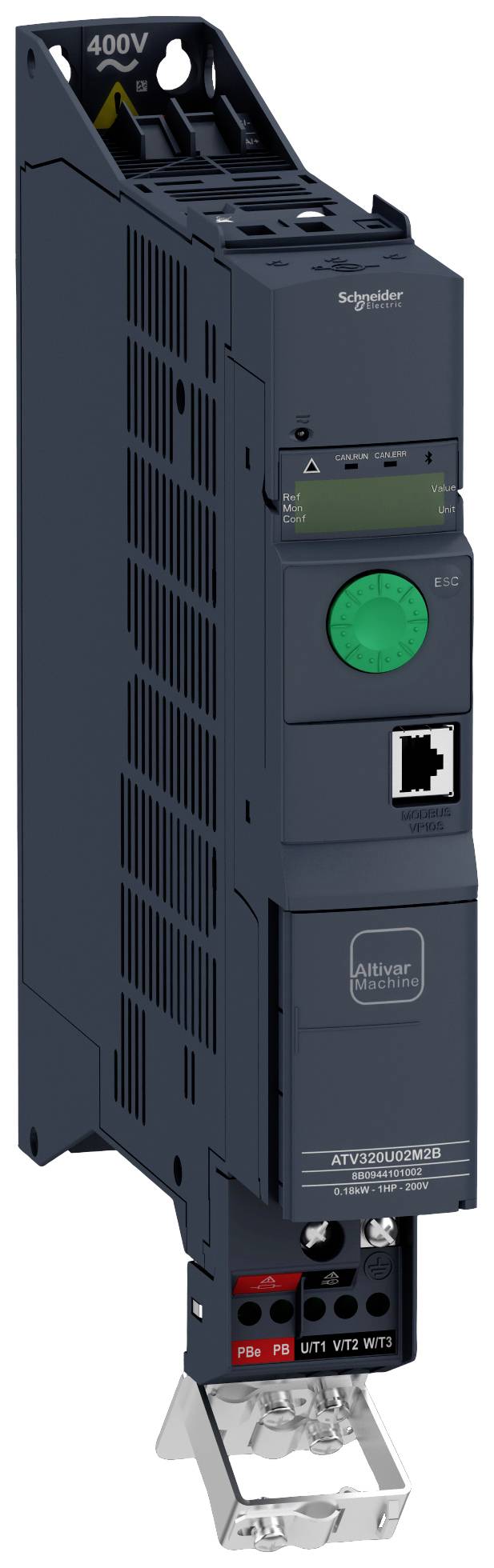

Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale
325,41 €
Prodotto proveniente da altro paese EU (IVA 0%)
17,00 €
Solo 1 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Convertitore di frequenza ATV320, 0,75kW, da 380 a 500 V, trifase, libro
- This Altivar 320 variable speed drive can feed 3-phase synchronous and asynchronous motors. Its book form factor allows for a simple and compact installation in your automation cabinets. It works at a rated power up to 0.75kW / 1hp and a rated voltage from 380V to 500V AC. Its robust design with IEC 60721-3-3 class 3C3 coated printed circuit boards allows to extend machine availability in harsh environmental conditions, for example at ambient temperatures of up to 60°C without the need of additional cooling. It incorporates functions suitable for the most common applications, including torque and speed accuracy at very low speed, high dynamic performance with flux vector control without sensor and extended frequency range for high-speed motors. It also incorporates parallel connection of motors and special drives using the voltage/frequency ratio and static speed accuracy and energy saving for open-loop synchronous motors. The drive software includes 5 safety functions that help machines meet safety requirements, whether or not they are used in conjunction with a Preventa safety module. These safety functions are configured using SoMove software. Altivar Machine ATV320 was designed for Original Equipment Manufacturers (OEMs) that meets simple and advanced application requirements covered for packaging, material handling, textile, material working, mechanical actuators and hoisting. It conforms to international standards IEC/EN 61800-5-1 and IEC/EN 61800-3 (immunity and conducted and radiated EMC emissions). It is also CE, UL, CSA, NOM, EAC and RCM certified. Mounting accessories and external options (braking resistors, line chokes, motor chokes, additional EMC filters) are available with Altivar Machine ATV320 drives. The type of external accessories and options depends on the drive rating. It is designed to be mounted in vertical position (+/- 10 °) on a panel, thanks to 4 fixing holes. It is fully integrated inside Schneider Electric’s EcoStruxure Machine through DTM. It is possible to configure, control, and diagnose ATV320 drives directly in SoMachine and SoMove software by means of the same software brick (DTM).
Dati tecnici
- Convertitore di frequenza ATV320, 0,75 kW, 380-500 V, trifase, libro
- Tipo prodotto
Convertitore di frequenza
- Potenza di uscita (max.)
0.75 kW
- Rete
a 3 fasi
- Profondità
245 mm
- Altezza
325 mm
- Larghezza
45 mm
- Tipo
ATV320U07N4B
- Classe filtraggio
C2
- Dim.
(L x A x P) 45 x 325 x 245 mm
- Codice articolo produttore
ATV320U07N4B
45 mm
325 mm
245 mm
TRUE
6
1
3
1
FALSE
1
0
0
1
0
0
0
1
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
TRUE
IP20
TRUE
FALSE
FALSE
50/60 Hz
TRUE
0
U converter
3
3
FALSE
TRUE
FALSE
599 Hz
0.75 kW
0.75 kW
10 %
5 %
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
500 V
2.3 A
FALSE
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Scheda tecnica 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Informazioni
Informazioni 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Informazioni 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Informazioni 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Informazioni 2914186 Schneider Electric Convertitore di frequenza ATV320U07N4B 0.75 kW a 3 fasi
Descrizione
Convertitore di frequenza ATV320, libro. Dimensioni 45 x 325 x 245 mm, potenza KW 0,75 kW. Tensione di alimentazione trifase, 380-500 V 50/60 Hz con filtro EMC integrato. Tensione di alimentazione nominale, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). I convertitori sono forniti con filtro EMC integrato di categoria C2. Il filtro può essere spento. I convertitori vengono forniti con una piastra EMC per il montaggio sul lato del cliente. Descrizione tecnologia di sicurezza integrata con 5 funzioni di coppia (STO), fissaggio sicuro 1 (SS1), velocità ridotta in modo sicuro (SLS), mantenimento sicuro dello sportello del contattore (GDL), velocità massima sicura (SMS). Funzionamento di motori asincroni e sincroni in loop aperto. La regolazione SVC (Sensorless Vector Control) offre la massima qualità di velocità e stabilità regolazione U/F, regolazione U/F2, funzione di risparmio energetico. Max. Frequenza 599 Hz. Messa in funzione più semplice, funzionamento intuitivo e tramite Plug & Drive, preimpostato per le applicazioni più comuni. Possibilità di caricare, modificare, proteggere le configurazioni del convertitore con strumenti come il software di messa in funzione SoMove, i terminali decentrati e gli strumenti di configurazione -Simplle-Loader e -Multi-Loader-. Filtro antidisturbo radio classe A integrato, disattivabile. Per il funzionamento su reti IT. 6 ingressi logici programmabili più volte con funzioni, 3 ingressi analogici, di cui 2 commutabili come ingressi digitali. Il modulo freno integrato consente il funzionamento a 4 quadranti senza retrofit.
