Schneider Electric EVD1S60TBBC7 Scatola a parete; Tipo 2 60 kW RFID, NFC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Dati tecnici
- Sezione del conduttore collegabile: 35-35 mm²
- Numero di prese CEE: 0
- Numero di interruttori FI tipo a: 2
- Numero di interruttori FI tipo B: 0
- Numero di prese domestiche: 0
- Numero di connettori di carica CHAdeMO: 0
- Numero di connettori di carica GB AC: 0
- Numero di connettori di carica GB DC: 0
- Numero di connettori di carica tipo 1: 0
- Numero di connettori di carica tipo 1 CCS: 0
- Numero di connettori di carica tipo 2: 0
- Numero di connettori di carica tipo 2 CCS: 2
- Numero di punti di ricarica: 2
- Numero di prese di carica GB: 0
- Numero di prese di carica tipo 2: 0
- Numero di prese di carica tipo 3: 0
- Modello collegamento lato impianto: A 3 fasi
- Backend incluso: No
- Funzionamento e configurazione tramite APP: No
- Rilevamento corrente di guasto DC: No
- Conforme ai diritti di taratura: No
- Tensione d'ingresso 380-415 V.
- Esportazione della cronologia di caricamento: Sì
- Frequenza: 50 Hz
- Standard radio 5G: No
- Adatto per la gestione dinamica del carico: Sì
- Supporto IFTTT disponibile: No
- Compatibile con Amazon Alexa: No
- Compatibile con HomeKit Apple: No
- Compatibile con Google Assistant: No
- Cavo di ricarica bloccabile in modo permanente alla stazione di carica: Sì
- Max. Corrente d'uscita DC: 200 A.
- Con display: Sì
- Con contatore di energia: Sì
- Con scatola di collegamento domestica (HAK): No
- Con lettore di schede RFID integrato: Sì
- Con interruttore magnetotermico: Sì
- Contatore di energia compatibile con MID: No
- Con interruttore a chiave: No
- Tipo di montaggio: A parete
- NFC (Near Field Communication): Sì
- Open Charge Point Protocol (OCPP) versione: 1.6
- Plug and charge (ISO 15118): No
- Resistenza agli urti: IK10
- Riconoscimento del contatto del contattore di saldatura: No
- Gestione del carico statico integrata: Sì
- Collegabile in rete tramite LAN: Sì
- Collegabile in rete tramite WLAN: Sì
- Materiale dell'alloggiamento: Alluminio
- Tipo prodotto
Scatola a parete;
- Autorizzazione
RFID
NFC
- Connettore di ricarica
Tipo 2
- Potenza di carica
60 kW
- Lunghezza cavo
7 m
IP55
IK10
no
- Larghezza
802 mm
- Altezza
1037 mm
- Profondità
339 mm
- Corrente nominale
200 A
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3763398 Schneider Electric EVD1S60TBBC7 Scatola a parete; Tipo 2 60 kW RFID, NFC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3763398 Schneider Electric EVD1S60TBBC7 Scatola a parete; Tipo 2 60 kW RFID, NFC
Descrizione

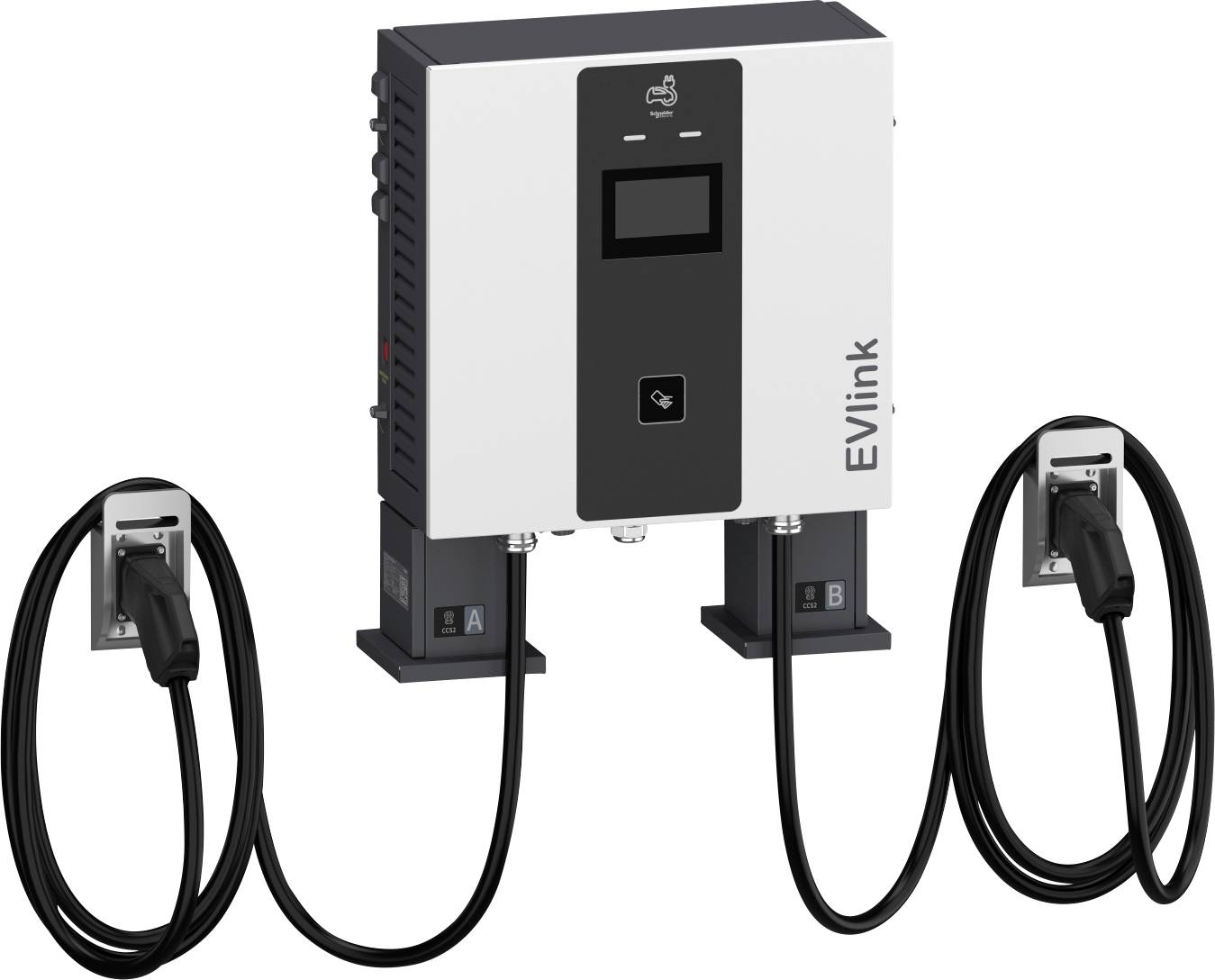

Caricatore rapido EVlink Pro DC con una potenza di carica di 60 kW con la possibilità di caricare contemporaneamente due veicoli. La stazione di ricarica a parete si adatta automaticamente all'effettivo fabbisogno di ricarica di ogni veicolo, sfruttando la piena potenza di carica disponibile per ridurre al minimo il tempo di ricarica. Dispone di 2 collegamenti CCS2 con una lunghezza del cavo di 7 m ciascuno senza sistema di gestione dei cavi. Tensione di uscita al punto di carica: 150-1.000V DC, corrente di uscita: max. 200A, dimensione modulo Power: 30kW. Protezione integrata da cortocircuito e sovraccarico e interruttore differenziale sul collegamento DC, protezione da surriscaldamento, regolazione della temperatura, categoria di sovratensione III. Per la ricarica sicura di veicoli elettrici in conformità con IEC61851-1 ed.3 e IEC61851-23. Condivisione della carica tramite scheda RFID, lettore RFID secondo ISO/IEC 14443 tipo a e B e ISO/IEC 15693, lettore NFC compatibile con tag tipo 1, 2, 4, 5. Supporto ai lettori: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (schede). Funzionamento tramite display LCD multilingue da 7 pollici, lingue disponibili: Tedesco, inglese, francese, spagnolo, norvegese, altri su richiesta. Comunicazione con le piattaforme terminali e l'EcoStruxure EV Charging Expert tramite OCPP1.6j, connessione di rete tramite WLAN, 4G o Ethernet. Comunicazione con il veicolo mediante ISO15118/DIN700121. Stazione di carica a parete per l'installazione all'esterno, grado di protezione IP55, resistenza agli urti IK10 (IK08 per il display), fattore di potenza 0,99 e rendimento 95% con potenza di uscita nominale. THDi max. 5%, collegamento 3 alla rete trifase su TT, TN-S/TN-C-S e rete IT (con trasformatore di isolamento aggiuntivo sull'alimentazione di tensione), tensione di rete 400 V, corrente in ingresso 115A. Dimensioni LxAxP: 1.204mm x 1.303mm x 339mm, peso: Circa 161kg, temperatura di esercizio da -30 a 50°C, Rel. Umidità 5-95%, altezza di esercizio fino a 2.000 m. Materiale dell'alloggiamento in acciaio inox, colore anteriore RAL 9003, pannello posteriore e parti laterali PANTONE Black C. norme e standard: IEC/EN 61851-1 - escl. 3.0, IEC/EN 61851-23 - 1.0, IEC/EN 62196-1 e 62196-3, EMC EN 61000-6-2 - escl. 2005 - EN 61000-6-4 - EMC classe A. Certificazione radio. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, WI-FI: EN 300328 V2.2.2 - EN 301897. Apparecchiature radio EMC. EN 301489-1 V2.2.0, RFID/NFC: EMC EN 301489-3 V2.1.1, 4G: EMC EN 301489-52 V1.1.0, WIFI: EMC EN 301489-17 V2.1.5.
Testo tradotto automaticamente
Testo tradotto automaticamente
