Schneider Electric IMDMFLK1 Tester di sicurezza

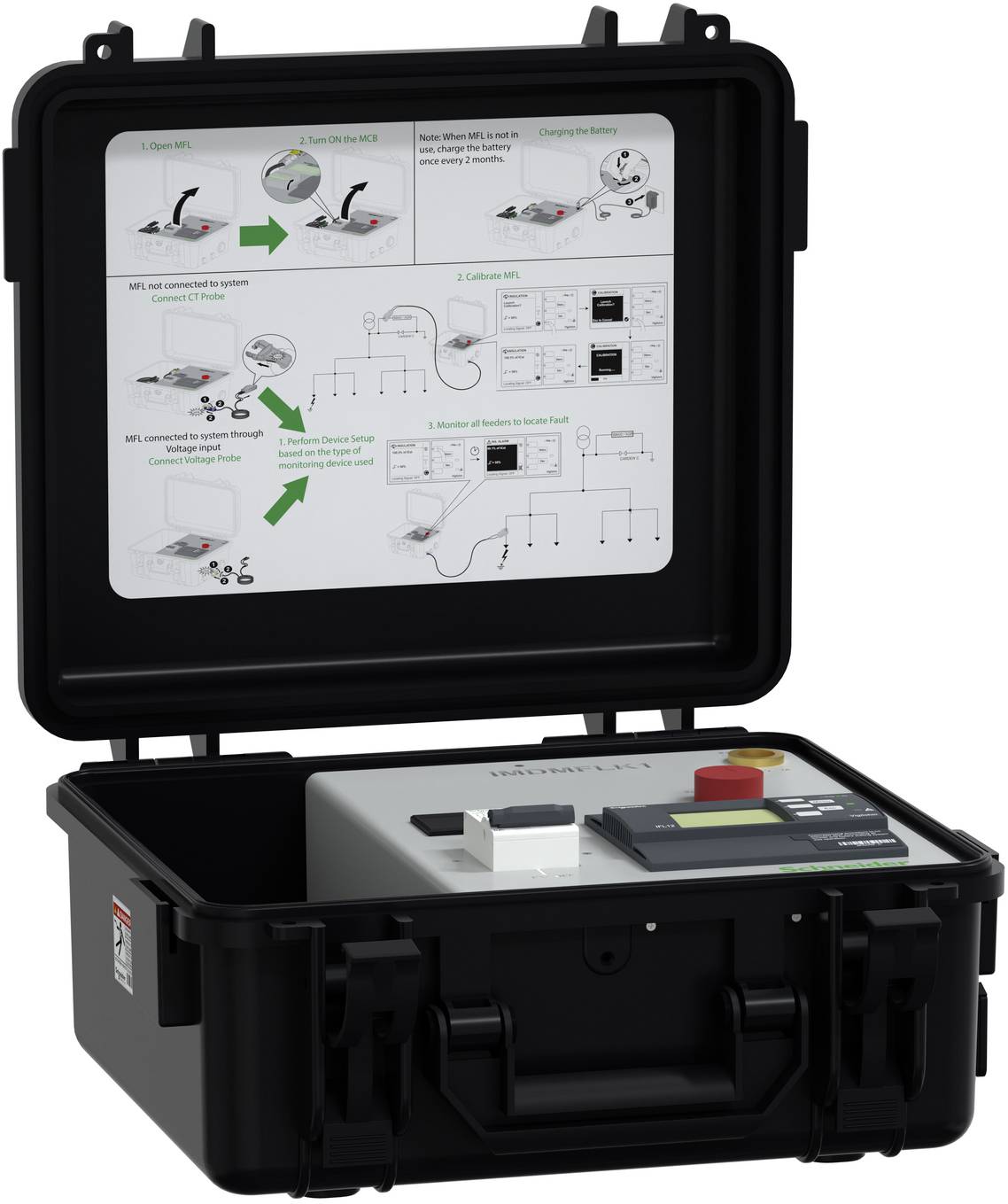

Il kit Vigilohm mobile è progettato per monitorare e identificare guasti di isolamento permanenti nelle reti di alimentazione IT/non a terra, dalla linea di alimentazione principale al livello di carica. Il dispositivo mobile di localizzazione degli errori ha un peso di 7 kg, una batteria con 24 ore di autonomia, un dispositivo mobile di localizzazione degli errori con schermo, un cavo di ricarica e collegamento per le sonde corrispondenti e un interruttore on/off. Il kit funziona in combinazione con una delle tre sonde di monitoraggio di isolamento speciali IMDCP15, IMDCP50 e IMDCP100 e richiede l'implementazione del segnale da parte di IM400 o XM300 CPI. È necessario collegare al kit una di queste sonde per poter misurare e visualizzare la resistenza e la capacità della carica da monitorare. La calibrazione viene eseguita per impostazione predefinita dall'alimentazione e dura 45 secondi, mentre tutte le altre misurazioni vengono eseguite entro 20 secondi, sia che si tratti di un cavo o di un carico finale. Le tre sonde disponibili sono progettate per un utilizzo versatile e l'utente può scegliere la soluzione più adatta per la sua alimentazione senza messa a terra (sistemi IT). Il kit è progettato per essere maneggevole e trasportabile per diverse installazioni, sia che si tratti di cavi corti o lunghi, sia che si tratti di installazioni di messa a terra IT semplici o complesse. Per garantire la correttezza della lettura, tenere presente che il kit IMDMFLK1 e la sonda richiedono un segnale da un CPI IM400 o XM300. Consente il monitoraggio di una rete con una capacità massima di 20µF con una tensione di ingresso di 1000V CA/CC quando non è collegata alla rete o di 440V CA/CC quando è collegata alla rete. La batteria offre un'autonomia di 24 ore con un tempo di carica di 7 ore e una tensione ausiliaria di 24 V CC e un consumo di 4 W. il kit di monitoraggio dell'isolamento pesa 7 kg ed è alto 340 mm con un'altezza di 315 mm e una larghezza di 160 mm. La temperatura di esercizio è compresa tra -20°C e 45°C e il dispositivo sopporta fino al 95% di umidità senza condensa. La temperatura di stoccaggio è compresa tra -20°C e 60°C e il kit è adatto per un'altezza massima di 3000 m. Il contenitore è nero, mentre il localizzatore standard è grigio e visualizza il valore tramite un display LCD. L'IMDMFLK1 è certificato in conformità con IEC61010-1, IEC61010-2 e EN61326, è un dispositivo di categoria III con un grado di inquinamento di 2. Per poter utilizzare correttamente il kit, è stato necessario rilevare in precedenza un'interferenza permanente da parte di un IM400, XM300 CPI o IFL (se in dotazione). Il kit deve quindi essere calibrato sul ramo in cui è stato rilevato l'errore -40 secondi e successivamente le sottobasche possono essere monitorate indipendentemente l'una dall'altra -20 secondi-. Nel complesso, il kit di localizzazione degli errori mobile di Vigilohm è composto da tre circuiti di misurazione e dall'alloggiamento con il rilevatore di errori di isolamento. E consentono di posizionare in modo efficace le specifiche di isolamento indipendentemente dalla complessità della fornitura di energia non messa a terra (sistemi IT). Questo kit è adatto per reti di messa a terra IT corte o lunghe, reti complesse o semplici e consente all'utente di gestire tutte le uscite necessarie.
