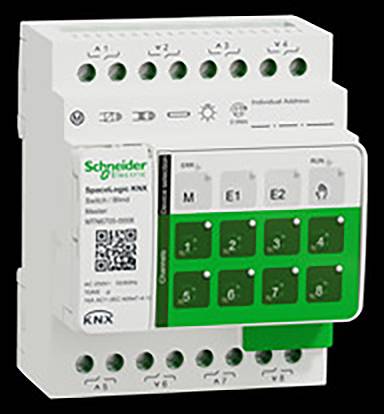

Schneider Electric KNX MTN6705-0008 Attuatore per tapparelle MTN6705-0008

Attuatore per tapparelle combinato a 8 ingressi, 16 A, REG, SpaceLogic KNX persiane di commutazione, 8 uscite di commutazione master master a 8 ingressi 4 uscite di tapparelle: La funzione della tenda o dei canali di commutazione è liberamente configurabile. Tutte le uscite di commutazione per tapparelle possono essere azionate manualmente tramite pulsante. Con accoppiatore bus integrato. Per il montaggio su guide DIN TH35 in conformità con EN 60715. Il bus è collegato tramite un terminale di collegamento bus, non è necessaria una guida dati. Possibilità di espansione con le estensioni SpaceLogic KNX MTN6805-0008. Il master controlla le estensioni, la loro alimentazione e la comunicazione con il bus. Il numero di canali può essere aumentato grazie al cavo e al collegamento senza utensili di SpaceLogic KNX Schalt persiane. È possibile collegare al master un master massimo di 2 estensioni, in modo che sia possibile commutare fino a 24 carichi o controllare 12 azionamenti per tapparelle. Tensione di alimentazione tramite il master master: Bus KNX, circa 6,5 mA (master), circa 9 mA (master + 1 espansione), circa 12,5 mA (master + master 2 espansioni). Per espandere l'installazione KNX con le estensioni SpaceLogic KNX (MTN6805-0008) non è necessario un'altra applicazione ETS Intervento nella topologia KNX. Funzioni software KNX generali: Risparmio energetico, sicurezza del dispositivo, stato del dispositivo, funzionamento manuale, codice PIN per l'aggiornamento del firmware. Ogni canale può essere assegnato nella parametrizzazione un nome qualsiasi, per semplificare l'assegnazione degli indirizzi di gruppo. Funzioni dell'attuatore per tapparelle/avvolgibili: Tempo di funzionamento -tempo di inattività -intervallo di fase -funzione di blocco -limiti del campo di movimento -allarme meteo -posizionamento a 8 bit per altezza e lamelle -16 scene, stato e funzione di feedback per canale. Funzioni dell'attuatore di commutazione: Funzionamento come dispositivo di apertura/chiusura - comportamento programmabile per il download - funzioni di ritardo per ogni canale - funzione di temporizzazione della luce delle scale con/senza funzione di SPEGNIMENTO manuale. Avviso di spegnimento per funzione di tempo della luce delle scale -16 scene per canale, funzione centrale, funzione di blocco, collegamento o passaggio forzato, funzione di feedback per ogni canale. Tensione nominale: CA 250 V, 50-60 Hz. Corrente nominale: 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5Per ogni canale di carica avvolgibile per tapparelle: -Carico motore 1000 VAPer ogni carico nominale di uscita di commutazione: -Lampade a incandescenza: 2300 W. lampade alogene: 2300 W LED: 200 W carico capacitivo: 10 AX, max. 140 F carico induttivo: 10 A, cos? 0,6dati relè -sovracorrente di accensione: max. 800 A/200 's, max. 165 A/20 ms. Larghezza del dispositivo: 4 TE(72 mm) accessori: Interruttore KNX SpaceLogic/estensione per tapparelle MTN6805-0008. Contenuto: Con morsetto di collegamento bus.
