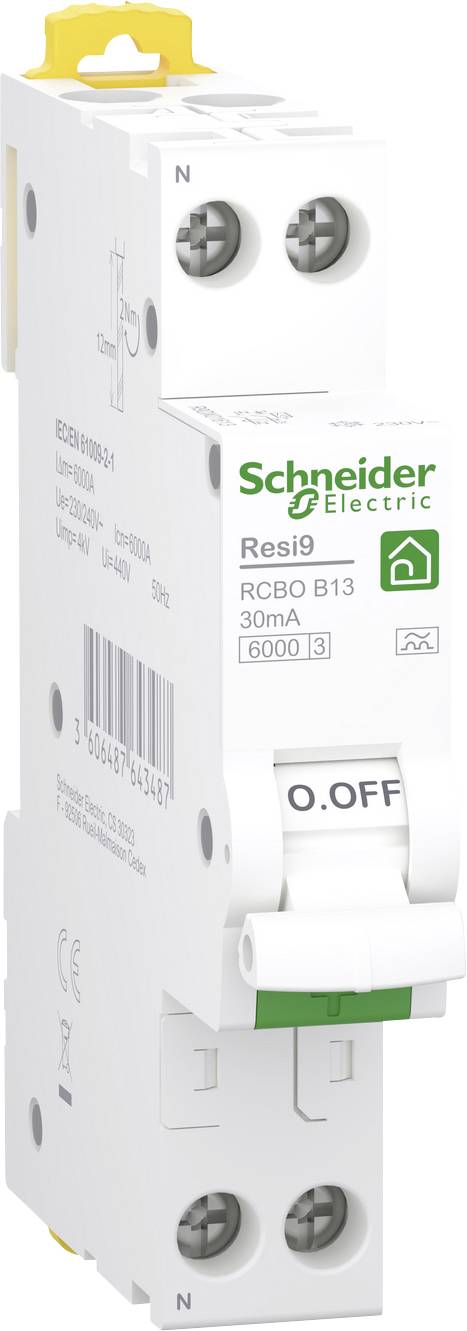

Schneider Electric R9DX01613 Interruttore differenziale di sicurezza 13 A 0.03 A 230 V
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore differenziale di sicurezza
Numero Poli
1
Caratteristica di rilascio
B
Corrente differenziale nominale
0.03 A
Corrente nominale
13 A
Scheda tecnica (PDF)
Dati tecnici
- SISTEMA DI MESSA A TERRA: TN-S TT TN-C-S TN
- Tipo di prodotto o componente: Interruttore differenziale con protezione da sovracorrente (FI/LS)
- Collegamenti - terminali:
- Morsetti tunnel (superiore o inferiore) - 1 - 16 mm² - fissi
- Morsetti tunnel (superiore o inferiore) - 1 - 10 mm² - flessibili
- Morsetti tunnel (superiore o inferiore) - 1 - 10 mm² - flessibili con tubetti terminali
- Tipo prodotto
Interruttore differenziale di sicurezza
- Numero Poli
1
- Caratteristica di rilascio
B
- Corrente differenziale nominale
0.03 A
- Colore
Bianco
- Dim.
(L x A x P) 18 x 91 x 69 mm
- Contenuto
1 pz.
- Corrente nominale
13 A
- Corrente nominale
13 A
- Potere d'interruzione
6000 A
- Tensione nom.
230 V
- Larghezza
18 mm
- Altezza
91 mm
- Profondità
69 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 3754306 Schneider Electric R9DX01613 Interruttore differenziale di sicurezza 13 A 0.03 A 230 V
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3754306 Schneider Electric R9DX01613 Interruttore differenziale di sicurezza 13 A 0.03 A 230 V
Informazioni
Informazioni 3754306 Schneider Electric R9DX01613 Interruttore differenziale di sicurezza 13 A 0.03 A 230 V
Informazioni 3754306 Schneider Electric R9DX01613 Interruttore differenziale di sicurezza 13 A 0.03 A 230 V
Descrizione
Proteggete e rinnovate i vostri progetti residenziali
A completamento del sistema Res9, l'interruttore differenziale/LS res9 »Kompakt« in 1 te contribuisce a:
Proteggere e rendere più sicuri i dispositivi e l'impianto elettrico.
Il suo design compatto ottimizza l'utilizzo dello spazio e lo rende la scelta perfetta per
Progetti di ristrutturazione e costruzione residenziale.
Interruttore differenziale/LS res9 »Kompakt« / tipo a – 6.000 A.
Interruttore differenziale con interruttore magnetotermico integrato
Interruttore differenziale/LS tipo a - 6.000 A.
Interruttore differenziale/LS Resi9, compatto in 1 te:
Gli interruttori differenziale/LS resist9 garantiscono una gamma completa
Protezione di circuiti finali (corto circuito, sovraccarico-
E correnti differenziali):
Testato in conformità con IEC/EN 61009-1, IEC/EN 61009-2-1 •
• Protezione:
• Di persone a contatto diretto (≤ 30 ma),
• Di apparecchiature contro errori di isolamento (≤ 300 ma),
• Degli impianti contro il rischio di incendio (≤ 300 ma),
• Contro sovraccarico e cortocircuito,
• Commutazione e scollegamento dei circuiti.
Tipo A
Il tipo a rileva solo forme sinusoidali e pulsanti
Correnti di guasto c.c.:
• È adatto per la protezione di circuiti elettrici o singoli
Gli elettrodomestici sono obbligatori, come ad esempio
Lavatrici o asciugatrici.
Protezione ottimale dalla corrente di guasto per persone e impianti con il nostro nuovo compatto Res9 tipo a FI-LS 1P+N 10A di Schneider Electric. Questo FILTRO compatto 1TE (18mm) viene utilizzato con una frequenza di rete di 50Hz e una tensione di esercizio di 230V CA. B, con una capacità di corto circuito di 6 ka a 230 V CA conforme allo standard EN/IEC 61009-2-1. Corrente di guasto nominale 30 ma, tipo a, si attiva con correnti di guasto AC e non va nella saturazione fino a correnti di guasto DC di 6mA. Utilizzabile con una temperatura di esercizio da -25°C a 60°C. Indicatore meccanico rosso in caso di attivazione dell'interruttore LS e display meccanico rosso separato in caso di attivazione della corrente di guasto dell'interruttore di protezione FI sulla parte anteriore del dispositivo. Il tasto di prova è contrassegnato da una «T». Premendo questo tasto è possibile testare la funzionalità del dispositivo di protezione. La serie Res9 FILS offre la migliore protezione possibile in ambito residenziale.
