Schurter 3-139-125 Fusibile SMD SMD 600 A Rapido 1 pz. Pezzo

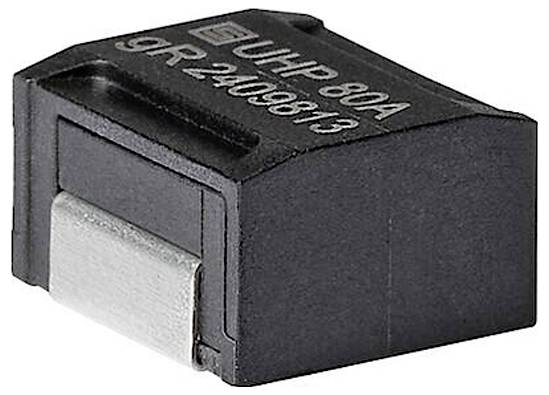

Un componente elettronico nero etichettato 'UHP 80A 9R 2409813', probabilmente un fusibile o un protettore di circuito, con un connettore metallico.
Diagramma tecnico di un componente con dimensioni: 10,2 x 6,77 x 2,2 mm e 11,4 x 7 mm. Le tolleranze sono ±0,15 o ±0,1 mm.
Immagine che mostra due rettangoli neri con dimensioni: il rettangolo sinistro è largo 3,70 mm e alto 7,20 mm; lo spazio tra i rettangoli è 4,30 mm.
1/3
Tipo di imballaggio
Pezzo
Tipo prodotto
Fusibile SMD
Corrente nominale
600 A
Caratteristica di rilascio
Rapido
Case
SMD
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mar 19 Gen 2027
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Quantità minima ordinabile: 10
Multipli: 10
Totale (4,29 € / Pezzo)
4,29 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Fusibile SMD 11,4x10,2 60A 80VDC

  • Fusibile SMD 11,4 x 10,2 mm
  • Elevata capacità di interruzione fino a 3000 a (@ 63 V DC)
  • Spegnimento molto rapido con corrente nominale doppia
  • Grazie alla sua struttura, il fusibile si attiva con estrema precisione e riduce al minimo il riscaldamento eccessivo dell'ambiente in caso di 2 volte di sovracorrente.

Dati tecnici

  • Serie: Ritratti
  • Montaggio: Montaggio su circuito stampato
  • Tempo di scatto: Rapido
  • Alloggiamento: 11,4 x 10,2 mm
  • Applicazioni: Per il settore automobilistico, apparecchiature per data center, apparecchiature per telecomunicazioni e utensili elettrici. Per applicazioni SELV con correnti nominali elevate e richieste di capacità di interruzione.
  • Materiale alloggiamento: Poliftalamide
  • Tipo di collegamento: SMD
  • Integrale di fusione: 1.350 A²/s.
  • Potenza di interruzione nominale 2.000 A.
  • TENSIONE NOMINALE V/CC: 80 V/CC
  • Caduta di tensione 90 mV
  • Saldabilità: 245 °C / 3 s.
  • Qualifica: AEC-Q200
Tipo di imballaggio

Pezzo

Tipo prodotto

Fusibile SMD

Dim.

(L x L x A) 10.2 x 11.4 x 6.77 mm

Corrente nominale

600 A

Corrente nominale

600 A

Caratteristica di rilascio

Rapido

Case

SMD

Lunghezza

10.2 mm

Larghezza

11.4 mm

Altezza

6.77 mm

Min. temperatura

-55 °C

Temperatura max.

125 °C

Contenuto

1 pz.

Compatibile RoHS

Sì

Tipo

3-139-125

Marchio di verifica

UL 248-13, CSA C22.2 N. 248.13:22

Materiale di contatto

Lega di rame stagnata

Documenti & Download

Scheda tecnica

Scheda tecnica 3738249 Schurter 3-139-125 Fusibile SMD SMD 600 A Rapido 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3738249 Schurter 3-139-125 Fusibile SMD SMD 600 A Rapido 1 pz. Pezzo

Descrizione

Fusibile SMD Schurter UHP rapido 2.000A 80VDC 600A 11,4x10,2mm AEC-Q200
