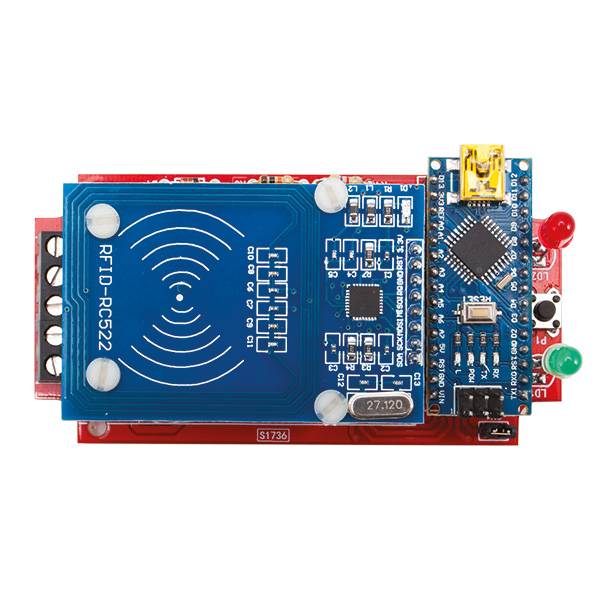

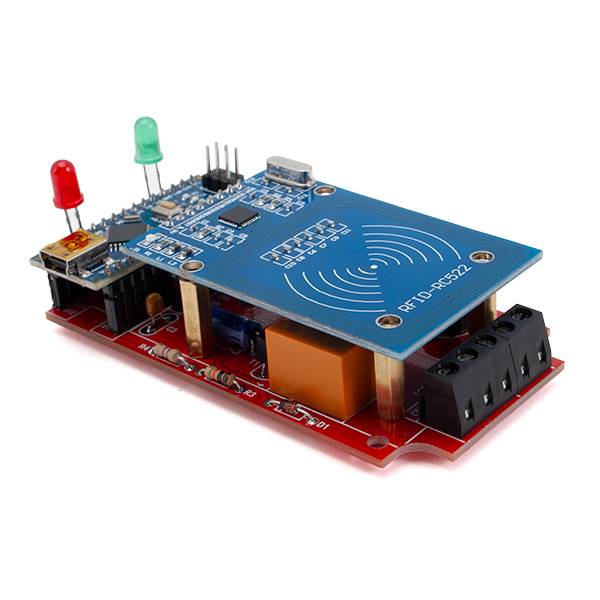

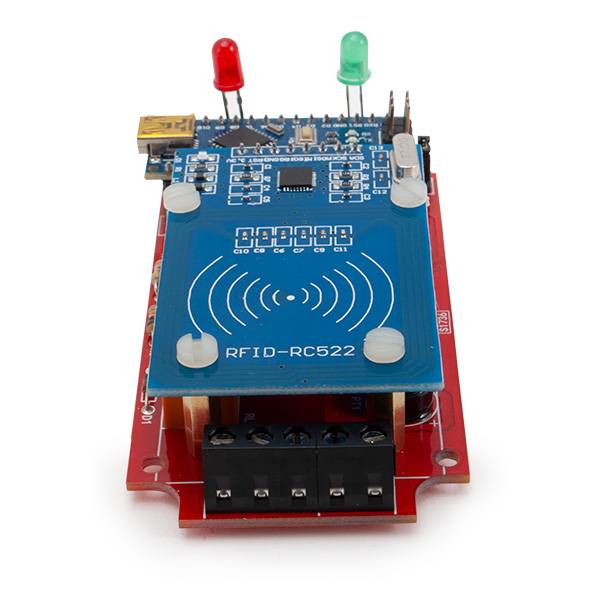

Serratura Elettronica RFID con Relé

Questa serratura elettronica è dotata di un relé che si attiva quando un tag RFID avvicinato all'antenna viene riconosciuto. Il modulo RFID è gestito da un Arduino Nano compatibile, che invia comandi di scrittura e legge i dati. La scheda Nano si occupa della memorizzazione/cancellazione e verifica del tag, nonché la gestione dell'uscita a relè. Il sistema dispone di due modalità di sicurezza selezionabili mediante Jumper. La prima consente di memorizzare e cancellare i tag RFID direttamente, quindi senza una tag di controllo. La seconda modalità permette la memorizzazione e rimozione dei tag solo dopo la verifica della tessera Master preventivamente memorizzata nel sistema. Il relé offre la possibilità di utilizzare l'intero scambio di contatti: comune (C), normalmente aperto (NO) e normalmente chiuso (NC), garantendo così la massima versatilità. Ad esempio, è possibile utilizzare i contatti per chiudere la linea di alimentazione di un'elettroserratura o per attivare un tornello. L'uscita a relè funziona solo in modalità monostabile con attivazione di 1 secondo. Il circuito o il dispositivo controllato deve operare con una tensione continua o alternata fino a 230V AC, con un assorbimento massimo di 3 ampere. Il relé e il relativo circuito di comando funzionano con una tensione continua di 5V, prelevata dal pin 5V della scheda Nano. Questa tensione è fornita dal regolatore interno del Nano, che la riceve tramite il pin Vin. Due LED, uno rosso e uno verde, indicano lo stato di funzionamento del circuito, assistendo nella programmazione e nella lettura dei tag durante il normale utilizzo come serratura elettronica. La scheda Nano viene fornito già programmato. Il kit viene fornito con le istruzioni per il montaggio in italiano. Saldatura richiesta. Schema elettrico

Specifiche tecniche
Modulo RFID: gestione completa tramite Nano, include: Linea MISO: Per ricezione dati dal modulo RFID.
Linea MOSI: per comando del modulo RFID e generazione del campo elettromagnetico.
Memoria: 200 TAG
Modalità di Sicurezza: 2 Semplice: per la gestione dei tag non serve alcuna autorizzazione.
Elevata: la memorizzazione e cancellazione dei tag è possibile solo previo passaggio di una tessera Master
Relé: Contatti: comune (C), normalmente aperto (NO), normalmente chiuso (NC)
Tensione operativa: DC/AC fino a 230V AC
Corrente massima: 3A
Modalità Uscita: Monostabile con 1 secondo di attivazione
Alimentazione: 12Vdc/ac tramite morsetto presente sulla scheda
Segnalazione LED: LED Rosso: stato di funzionamento del circuito
LED Verde:indicazioni durante la programmazione e lettura dei tag
Frequenza di funzionamento: 13.56 MHz

Cosa comprende il kit
Tutta la componentistica necessaria per la realizzazione di una serratura RFID
Arduino Nano Compatibile
Cavo USB: per la connessione e la programmazione.
Trasponder portachiavi
Card trasponder

Campi applicativi
Accesso riservato al personale di un'azienda: gestione degli accessi per dipendenti e personale autorizzato.
Accesso ai soci di club: controllo degli ingressi per membri di club e associazioni.
Accesso a piscine e palestre: monitoraggio e gestione degli ingressi in strutture sportive e ricreative.
Controllo dell'apertura del cancello di casa: sicurezza e automazione per l'accesso alla propria abitazione.
