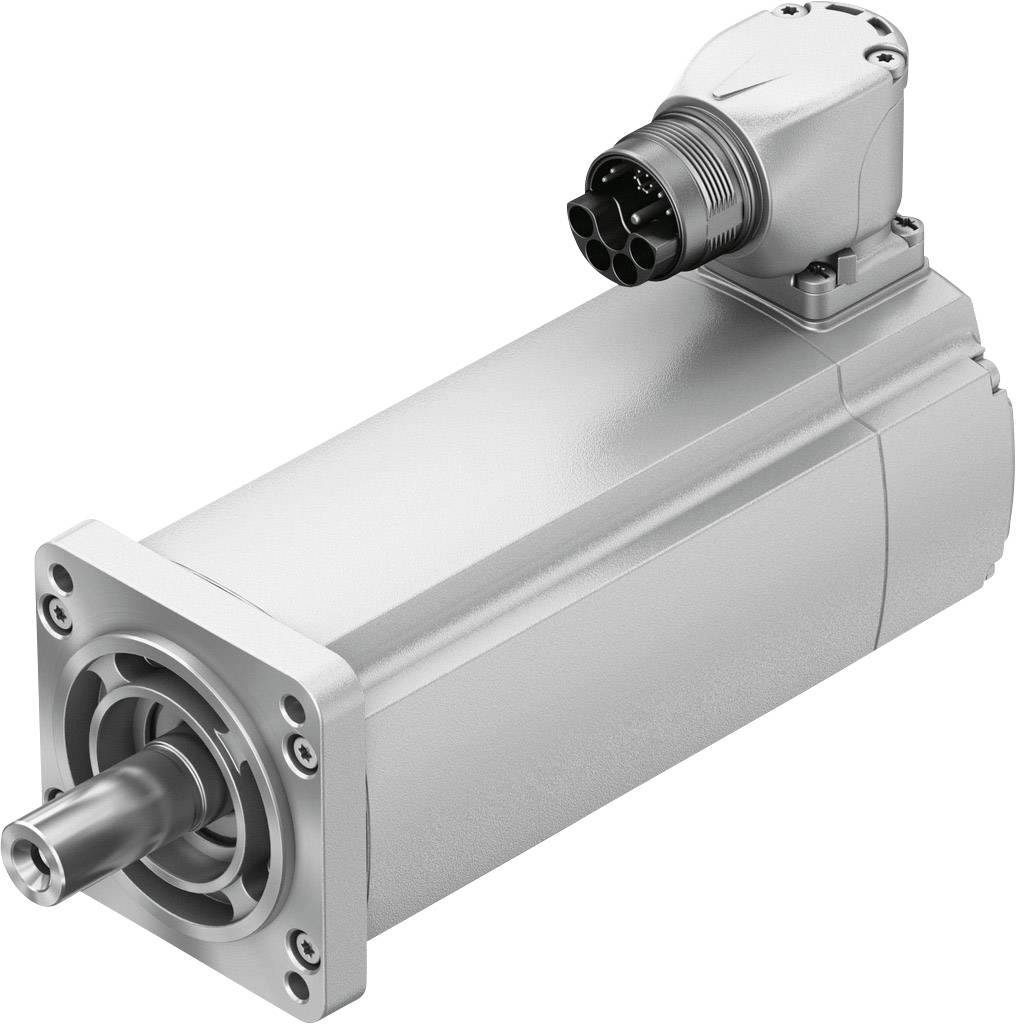

Servomotore FESTO 5242219 EMMT-AS-60-L-HS-RMB 3 A
EAN:
Codice produttore
Articolo n°:
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1130,33 €
3
2% = 27,58 €
1102,75 €
5
3% = 38,54 €
1091,79 €
10
4% = 45,90 €
1084,43 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1130,33 € / Pezzo)
1130,33 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Dati tecnici
- Temperatura di stoccaggio: -20 °C +70 °C
- Umidità relativa: Da 0 a 90 %
- Nota sulla temperatura ambiente: Fino a 80°C con riduzione -1,5%/°C.
- Max. Altezza di montaggio: 4.000 m
- Nota sull'altezza di installazione massima: A partire da 1.000 m solo con riduzione di potenza di -1 % per 100 m.
- Max. Temperatura di avvolgimento: 155 °C
- Classe di misurazione secondo EN 60034-1: S1
- Monitoraggio della temperatura: Trasmissione digitale della temperatura del motore tramite EnDat 2.2
- STRUTTURA DEL MOTORE SECONDO EN 60034-7: IN B5, IN V1, IN V3
- Posizione di montaggio: qualsiasi
- Nota per il tipo di protezione: Albero motore IP40 senza RWDR, albero motore IP65 con RWDR, IP67 per alloggiamento motore con tecnologia di collegamento inclusa
- Precisione di scorrimento, coassialità, rotazione in piano secondo DIN SPEC 42955: N
- Grado di usura: G 2,5
- Coppia di arresto: 1% della coppia di picco
- Durata dei cuscinetti alle condizioni nominali: 20.000 ore
- Codice interfaccia uscita motore: 60P
- Collegamento elettrico 1, tipo di collegamento: Spina ibrida
- Collegamento elettrico 1, tecnologia di collegamento: M23x1
- Collegamento elettrico 1, numero di poli/conduttori: 15
- Grado di inquinamento: 2
- Classe di resistenza alla corrosione KBK: 0 - nessuna sollecitazione alla corrosione
- Tipo di commutazione avvolgimento: Stella interna
- Numero di coppie di poli: 5
- Coppia di arresto: 1,56 Nm
- Coppia massima: 5,6 Nm
- Max. Numero di giri: 11.900 1/min
- Max. Velocità meccanica: 16.000 1/min
- Corrente di dispersione continua: 3,5 A.
- Corrente di picco: 18.3 A
- Costante motore: 0,44 Nm/A.
- Costante di coppia di arresto: 0,52 Nm/A.
- Fase di fase costante di tensione: 31,2 mVmin
- Resistenza di avvolgimento fase: 2,68 Ohm
- Induttanza di avvolgimento fase: 7 mH
- Induttanza longitudinale dell'avvolgimento LD (fase): 4,2 mH
- Induttanza trasversale avvolgimento lq (fase): 5 mH
- Costante di tempo elettrica: 3 ms.
- Costante di tempo termica: 44 min
- Resistenza termica 1.2 K/W
- Flangia di misurazione: 250 x 250 x 15 mm, acciaio
- Momento di inerzia totale: 0,49 kgcm²
- Carico assiale ammissibile dell'albero: 70 N
- Carico dell'albero radiale ammissibile: 350 N
- Encoder di posizione rotore: Encoder assoluto multi-turn
- Sensore di posizione del rotore - descrizione del produttore: EQI 1131
- Sensore di posizione del rotore giri assolutamente rilevabili: 4.096
- Interfaccia sensore di posizione rotore: EnDat 22
- Sensore di posizione del rotore principio di misurazione: Induttivo
- Sensore di posizione del rotore tensione d'esercizio DC: 5 V.
- Sensore di posizione del rotore intervallo di tensione d'esercizio: 3,6 V/CC - 14 V/CC
- Sensore di posizione rotore valori di posizione per rotazione: 524.288
- Risoluzione sensore di posizione rotore: 19 bit
- Sensore di posizione del rotore precisione del sistema misurazione dell'angolo: -120... 120 arcsec
- Coppia di mantenimento freno: 2,5 Nm
- Tensione d'esercizio freno DC: 24 V
- Assorbimento di corrente del freno: 0,46 A
- Corrente di ventilazione del freno: 0,33 A
- Corrente di mantenimento freno: 0,33 A
- Potenza assorbita freno: 11 W
- Resistenza bobina freno: 52,4 Ohm
- Induttanza bobina freno: 700 mH
- Tempo di separazione del freno: 35 ms.
- Tempo di chiusura del freno: 10 ms.
- Ritardo di risposta freno DC: 2 ms.
- Max. Regime minimo del freno: 10.000 1/min
- Max. Freno a frizione 5.600 J.
- Momento di inerzia di massa freno: 0,074 kgcm²
- Codice articolo produttore
5242219
- Tipo
EMMT-AS-60-L-HS-RMB
IP40
- Corrente nominale
3 A
- Tensione nom.
565 V
- Potenza nominale
410 W
- Numero di giri
3000 giri/min
- Momento torcente nominale
1.3 Nm
- Poli
15
- Max. Temperatura ambiente
+40 °C
- Min. Temperatura ambiente
-15 °C
- Peso
2230 g
- UKCA
Sì
- Tipo prodotto
Servomotore
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2207846 Servomotore FESTO 5242219 EMMT-AS-60-L-HS-RMB 3 A
Descrizione
• Servomotori sincroni dinamici, brushless, a azionamento permanente • coppia di bloccaggio estremamente bassa
- supporta un
'elevata velocità di rotazione anche a velocità ridotte
•
selezionabile sistema di misurazione assoluta digitale: - Single turn
-
Multiturn, Batterterielos
• semplice tecnologia di collegamento
(OCP: One Cable plug) -
cavo ibrido: Cavo di collegamento e motore per l'alimentazione e
l'encoder in un
connettore di collegamento •
allineabile sul motore
• coppia ottimizzata
• regime ottimizzato
• tipo di protezione:
- IP40 (albero motore)
- IP67 (alloggiamento motore con tecnologia di collegamento)
- IP65 (albero motore con anello di tenuta dell'albero radiale in PTFE)
• trasmissione della temperatura del motore
digitale tramite EnDat 2.2; protezione del motore tramite CMMT-AS • Opzionale:
– freno di supporto
– albero con chiavetta
– albero motore con anello di tenuta radiale
Testo tradotto automaticamente
- supporta un
'elevata velocità di rotazione anche a velocità ridotte
•
selezionabile sistema di misurazione assoluta digitale: - Single turn
-
Multiturn, Batterterielos
• semplice tecnologia di collegamento
(OCP: One Cable plug) -
cavo ibrido: Cavo di collegamento e motore per l'alimentazione e
l'encoder in un
connettore di collegamento •
allineabile sul motore
• coppia ottimizzata
• regime ottimizzato
• tipo di protezione:
- IP40 (albero motore)
- IP67 (alloggiamento motore con tecnologia di collegamento)
- IP65 (albero motore con anello di tenuta dell'albero radiale in PTFE)
• trasmissione della temperatura del motore
digitale tramite EnDat 2.2; protezione del motore tramite CMMT-AS • Opzionale:
– freno di supporto
– albero con chiavetta
– albero motore con anello di tenuta radiale
Testo tradotto automaticamente
