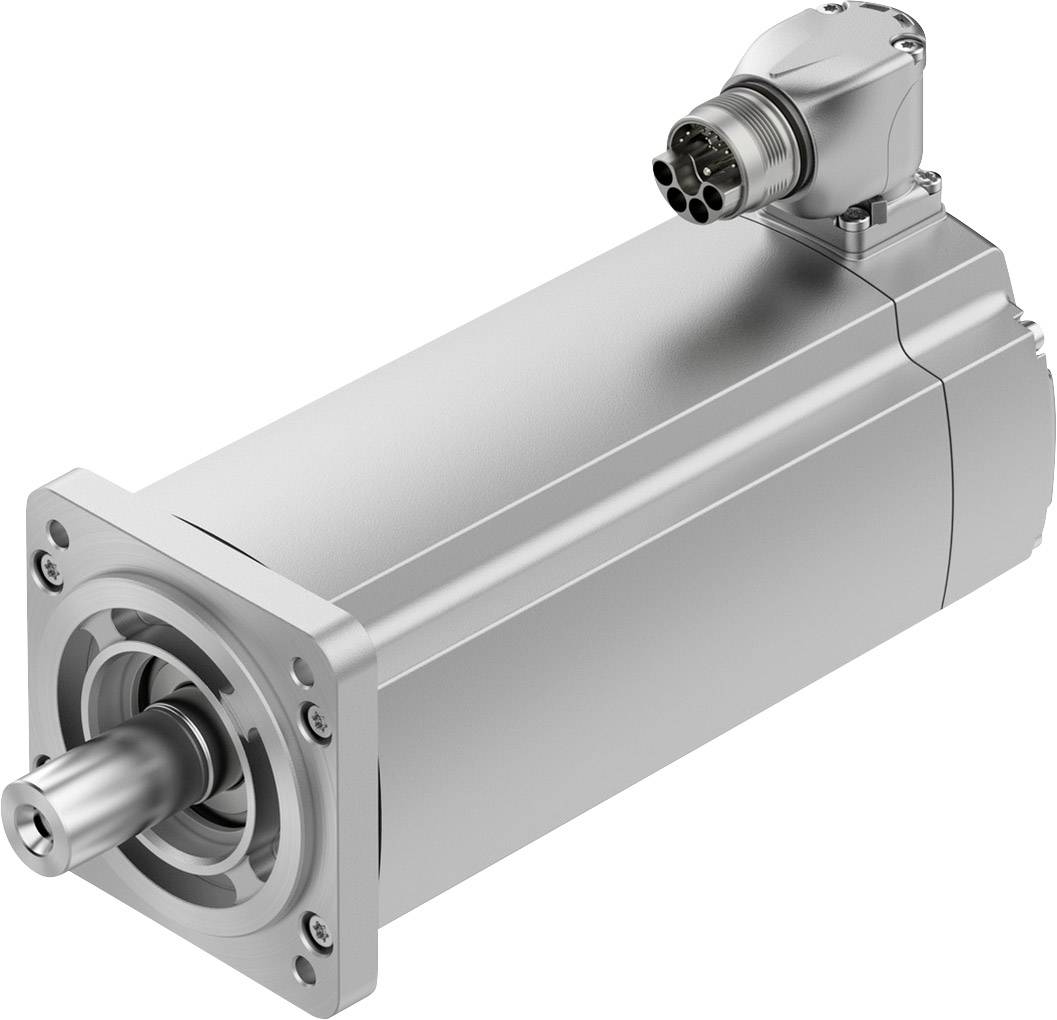

Servomotore FESTO 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1097,54 €
3
2% = 26,78 €
1070,76 €
5
3% = 37,43 €
1060,11 €
10
4% = 44,56 €
1052,98 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1097,54 € / Pezzo)
1097,54 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Dati tecnici
- Temperatura ambiente: Da -15 a 40 °C
- Temperatura di stoccaggio: Da -20 a 70 °C
- Max. Altezza di montaggio: 4.000 m
- Nota sull'altezza di installazione massima: A partire da 1.000 m solo con riduzione di -1,0% per 100 m.
- Umidità relativa: Da 0 a 90 %
- Classe di calore secondo EN 60034-1: F
- Max. Temperatura di avvolgimento: 155 °C
- Classe di misurazione secondo EN 60034-1: S1
- Monitoraggio della temperatura: Trasmissione digitale della temperatura del motore tramite EnDat 2.2
- Struttura del motore secondo EN 60034-7: In B5
- IN V1
- IN V3
- Posizione di montaggio: qualsiasi
- Tipo di protezione: IP40
- Nota per il tipo di protezione: Albero motore IP40 senza RWDR
- Albero motore IP65 con RWDR
- IP67 per alloggiamento motore con tecnologia di collegamento
- Coppia di arresto:< 1,0% dalla coppia di picco
- Durata dei cuscinetti alle condizioni nominali: 20.000 ore
- Codice interfaccia uscita motore: 80p
- Collegamento elettrico 1, tipo di collegamento: Spina ibrida
- Collegamento elettrico 1, tecnologia di collegamento: M23x1
- Collegamento elettrico 1, numero di poli/conduttori: 15
- Grado di inquinamento: 2
- Classe di resistenza alla corrosione KBK: 0 - nessuna sollecitazione alla corrosione
- Tipo di commutazione avvolgimento: Stella interna
- Numero di coppie di poli: 5
- Coppia di arresto: 2,6 Nm
- Momento torcente nominale: 2.2 Nm
- Coppia massima: 6,4 Nm
- Velocità max.: 6150 1/min
- Max. Velocità meccanica: 14000 1/min
- Potenza nominale motore: 690 W
- Corrente di dispersione continua: 4,9 A
- Costante motore: 0,54 Nm/A.
- Costante di coppia di arresto: 0,62 Nm/A.
- Fase di fase costante di tensione: 37,3 mVmin
- Resistenza di avvolgimento fase: 2,04 Ohm
- Induttanza di avvolgimento fase: 8,9 mH
- Induttanza longitudinale dell'avvolgimento LD (fase): 5,4 mH
- Induttanza trasversale di avvolgimento lq (fase): 6,6 mH
- Costante di tempo elettrica: 6,5 ms.
- Costante di tempo termica: 45 min
- Resistenza termica 0.78 K/W
- Flangia di misurazione 250 x 250 x 15 mm
- Momento di inerzia totale: 2,07 kgcm2
- Peso del prodotto: 3360 g
- Carico assiale ammissibile dell'albero: 120 N
- Carico dell'albero radiale ammissibile: 620 N
- Sensore di posizione del rotore giri assolutamente rilevabili: 1
- Interfaccia sensore di posizione rotore: EnDat 22
- Sensore di posizione del rotore principio di misurazione: Induttivo
- Sensore di posizione del rotore tensione d'esercizio DC: 5 V.
- Sensore di posizione del rotore intervallo di tensione di esercizio DC: 3.6... 14 V
- Sensore di posizione rotore valori di posizione per rotazione: 262.144
- Risoluzione sensore di posizione rotore: 18 bit
- Sensore di posizione del rotore precisione del sistema misurazione dell'angolo: -120... 120 arcsec
- Coppia di mantenimento freno: 4,5 Nm
- Tensione d'esercizio freno DC: 24 V
- Assorbimento di corrente del freno 0,5 A.
- Corrente di ventilazione del freno: 0,37 A
- Corrente di mantenimento freno: 0,37 A
- Potenza assorbita freno: 12 W
- Resistenza bobina freno: 48 Ohm
- Induttanza bobina freno: 1000 mH
- Tempo di separazione del freno<: = 55 ms.
- Tempo di chiusura freno:< = 15 ms.
- Ritardo di risposta freno DC:< = 3 ms.
- Max. Regime di minimo del freno: 10000 1/min
- Max. Attrito freno: 8200 J
- Momento di inerzia di massa freno: 0,249 kgcm2
- Cicli di commutazione freno di mantenimento: 10 mio azionamento a vuoto (senza lavoro di attrito)
- MTTF, componente parziale: 190 anni, sensore di posizione del rotore
- MTTFd, componente parziale: 380 anni, sensore di posizione del rotore
- Max. corrente di fase
17.1 A
- Codice articolo produttore
5255435
- Tipo
EMMT-AS-80-M-LS-RSB
- Corrente nominale
4.1 A
- Tensione nom.
325 V
- Numero di giri
3000 giri/min
- UKCA
Sì
- Tipo prodotto
Servomotore
Documenti & Download
Scheda tecnica
Scheda tecnica 2207946 Servomotore FESTO 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2207946 Servomotore FESTO 5255435 EMMT-AS-80-M-LS-RSB 4.1 A 17.1 A
Descrizione
• Servomotori sincroni dinamici, brushless, a azionamento permanente • coppia di bloccaggio estremamente bassa
- supporta un
'elevata velocità di rotazione anche a velocità ridotte
•
selezionabile sistema di misurazione assoluta digitale: - Single turn
-
Multiturn, Batterterielos
• semplice tecnologia di collegamento
(OCP: One Cable plug) -
cavo ibrido: Cavo di collegamento e motore per l'alimentazione e
l'encoder in un
connettore di collegamento •
allineabile sul motore
• coppia ottimizzata
• regime ottimizzato
• tipo di protezione:
- IP40 (albero motore)
- IP67 (alloggiamento motore con tecnologia di collegamento)
- IP65 (albero motore con anello di tenuta dell'albero radiale in PTFE)
• trasmissione della temperatura del motore
digitale tramite EnDat 2.2; protezione del motore tramite CMMT-AS • Opzionale:
– freno di supporto
– albero con chiavetta
– albero motore con anello di tenuta radiale
Testo tradotto automaticamente
