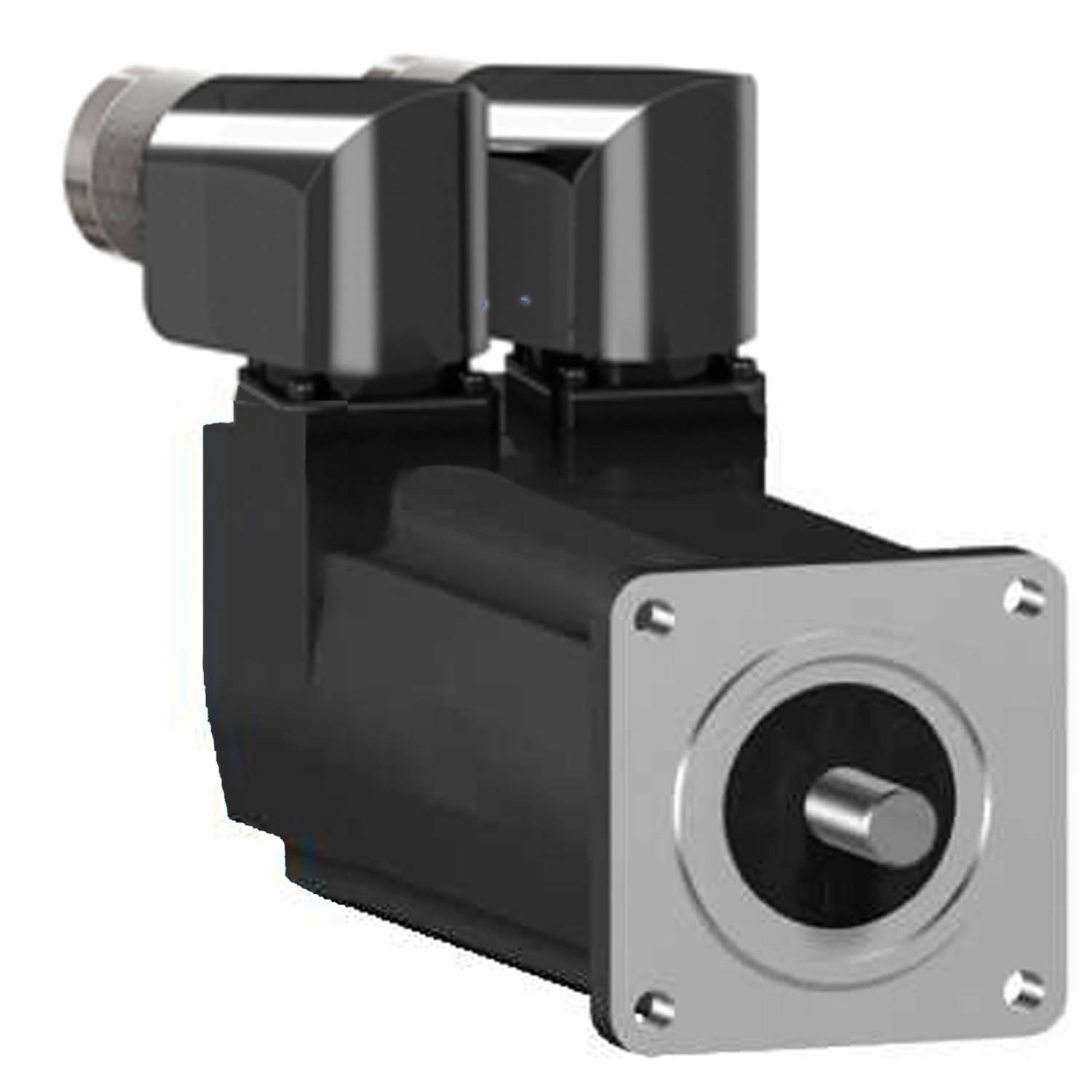

Servomotore Schneider Electric SH30551P11F2000

Servomotore Lexium SH3. Questa serie SH3 di servomotori AC ha una bassa coppia di rotazione che consente un'elevata capacità di accelerazione per applicazioni dinamiche. Grazie alla tecnologia di avvolgimento si ottiene una maggiore densità di potenza in un modello compatto. Questo servo ha una coppia nominale a lungo termine di 0,5 Nm e raggiunge una coppia di picco di 1,5 Nm. Il suo regime nominale, in funzione della tensione di alimentazione, è fino a 9000 giri/min. Si ottiene una potenza nominale dipendente dalla tensione fino a 440 W. l'encoder integrato è realizzato come una rotazione sinusoidale con 128 periodi/giri (128x1024) come Hiperface di SinCos. Il collegamento elettrico avviene tramite connettore 2x M23, angolato e girevole a 90°. Per il fissaggio, la flangia del motore è di 55 mm. L'albero di trasmissione ha un diametro di 9 mm. L'estremità dell'albero è dotata di una molla di accoppiamento ed è conforme al tipo di protezione IP54. L'alloggiamento del motore è conforme al tipo di protezione IP65. È integrato un freno di supporto. Per il funzionamento del motore sincrono si consigliano i servoamplificatori della serie Lexium 52 & Lexium 62.
