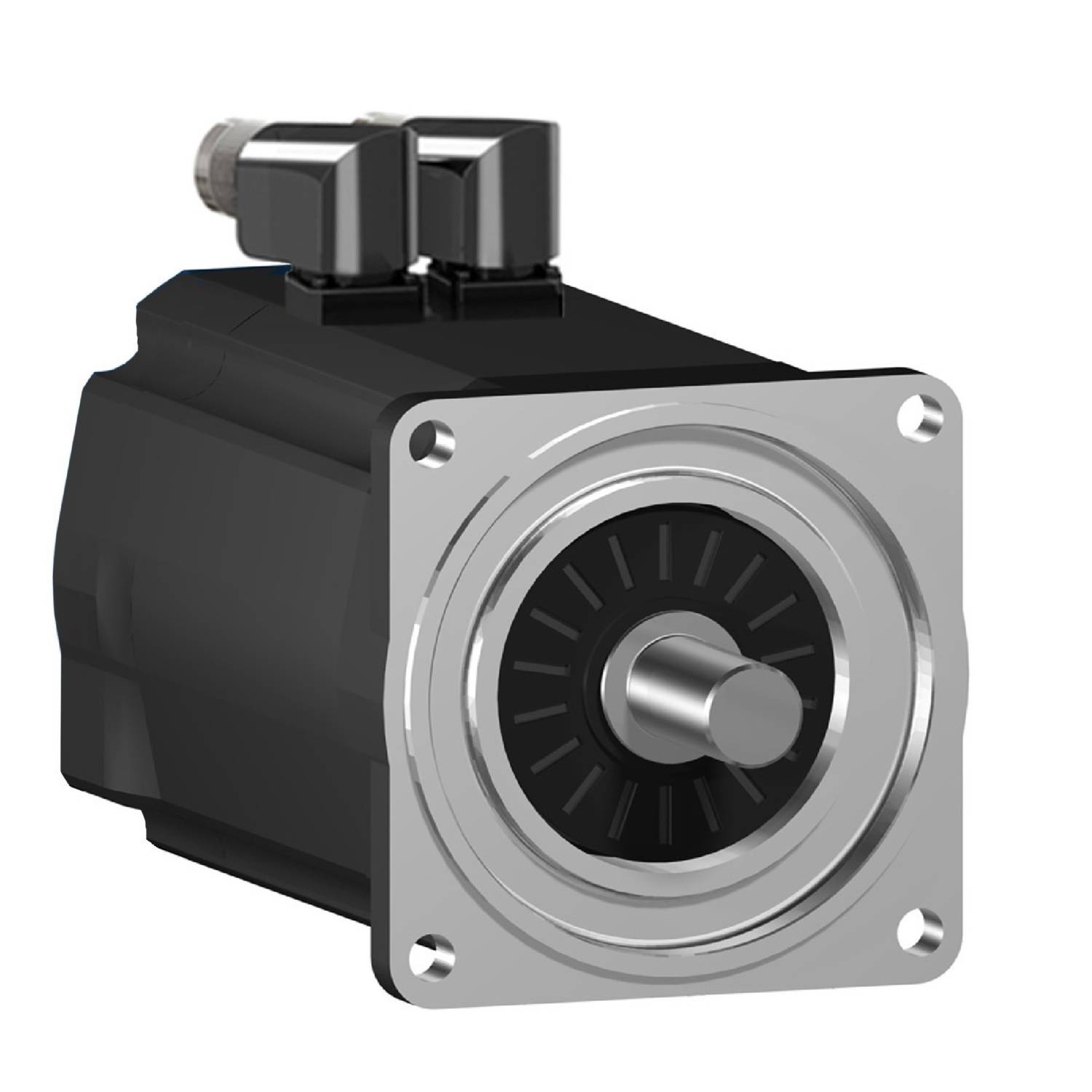

Servomotore Schneider Electric SH31404P12F2200

Servomotore Lexium SH3. Questa serie SH3 di servomotori AC ha una bassa coppia di rotazione che consente un'elevata capacità di accelerazione per applicazioni dinamiche. Grazie alla tecnologia di avvolgimento si ottiene una maggiore densità di potenza in un modello compatto. Questo servo ha una coppia nominale di serraggio continuo di 33,4 Nm e raggiunge una coppia di picco di 131,9 Nm. Il suo regime nominale, in funzione della tensione di alimentazione, è fino a 3600 giri/min. Si ottiene una potenza nominale dipendente dalla tensione fino a 4190 W. l'encoder integrato è realizzato come Multiturn con 128 periodi/giri (128x1024x4096) come SinCos Hiperface. Il collegamento elettrico avviene tramite connettore M40 + M23, angolato e girevole a 90°. Per il fissaggio, la flangia del motore è di 140 mm. L'albero di trasmissione ha un diametro di 24 mm. L'estremità dell'albero è dotata di una molla di accoppiamento ed è conforme al tipo di protezione IP65. L'alloggiamento del motore è conforme al tipo di protezione IP67. È integrato un freno di supporto. Per il funzionamento del motore sincrono si consigliano i servoamplificatori della serie Lexium 52 & Lexium 62.
