Shield per Arduino con 4 Relè
Codice produttore
Articolo n°:
46 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 122,95 € valore dell'ordine con questo fornitore
Numero
Totale
6,48 €
IVA escl.
6,14 €
Diritto di reso di 14 giorni incluso
Descrizione

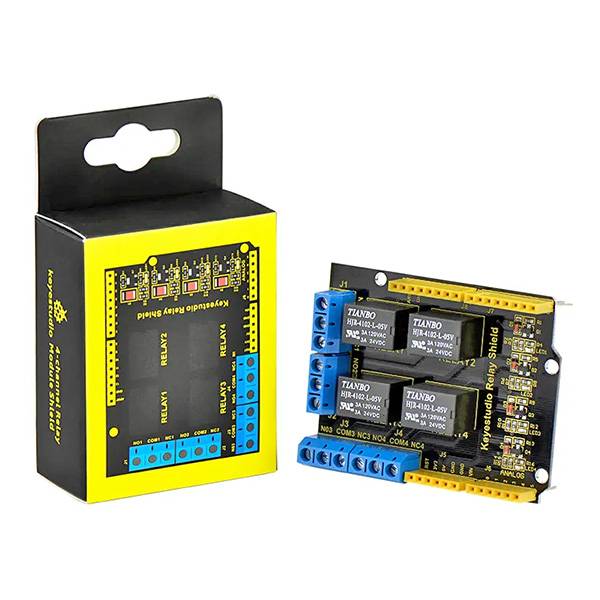

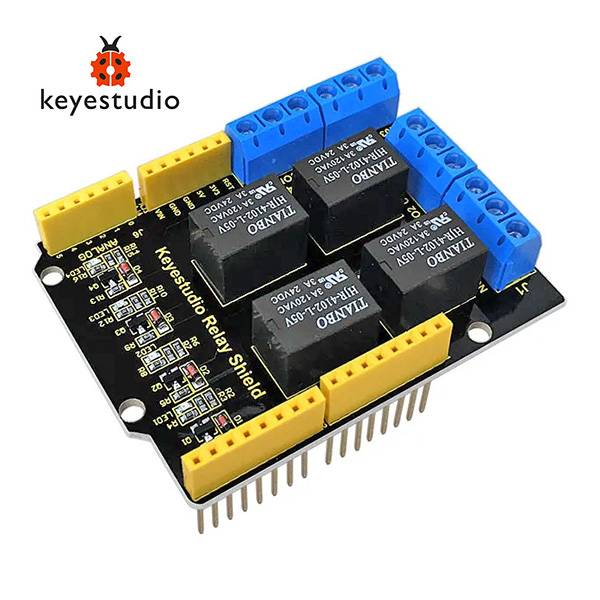

Shield a 4 canali con relè da 5V, progettato per essere compatibile con le schede Arduino UNO R3 e R4. Questo modulo consente di controllare dispositivi ad alta corrente come elettrodomestici. Ogni relè è attivato da un segnale HIGH e può gestire carichi fino a 120V AC/3A o 24V DC/3A. Il KS0251 ha quattro relè, collegati rispettivamente ai pin digitali 4, 5, 6 e 7 della scheda Arduino. Quando uno di questi pin è impostato su HIGH, il relè corrispondente si attiva, accendendo un LED indicatore. Lo shield è dotato di un'interfaccia standard che permette una connessione diretta con i microcontrollori. Grazie alla sua facilità di montaggio e utilizzo, questo shield è ideale per progetti di automazione domestica e controllo remoto di dispositivi.
Caratteristiche principali
Funzionamento: lo shield relè funziona a 5V con segnale attivo HIGH.
Capacità di contatto: 120V AC / 3A; 24V DC / 3A.

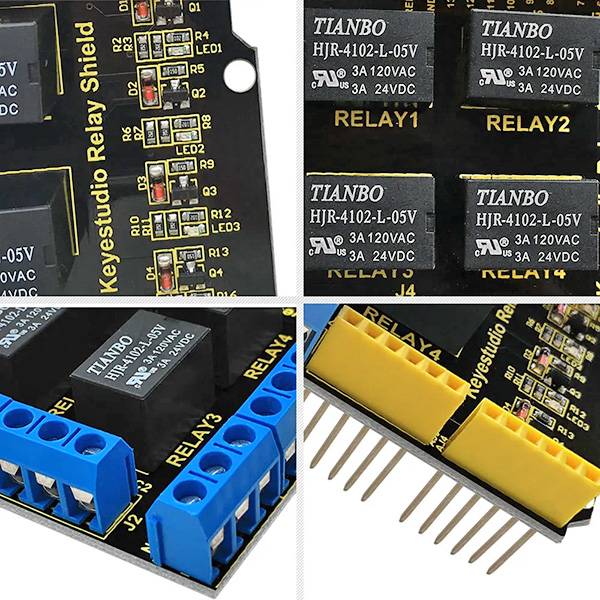

Indicatori a LED: 4 LED rossi si accendono quando il relè è attivato, illuminando il rispettivo indicatore.
Interfaccia standard per una connessione diretta ai microcontrollori.
Pienamente compatibile con le schede UNO R3/R4.
Consente di controllare diversi apparecchi e altre attrezzature ad alta corrente.

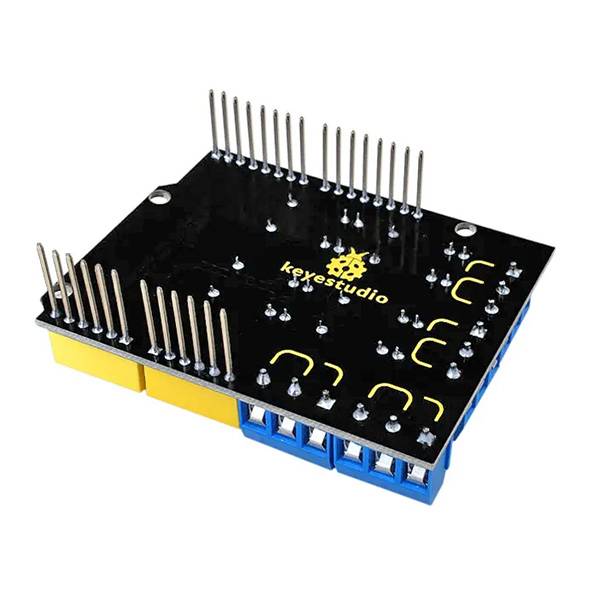

3 fori per viti M3 per una facile installazione.
Interfaccia di alimentazione: 5V DC.
Numero di canali: 4.
Colore del circuito stampato (PCB): Nero.
Keystudio Shield Arduino 4 Relè PINOUT
Specifiche tecniche
Dimensioni: 69mmx54mmx26mm
Peso: 39.4g
Caratteristiche principali
Funzionamento: lo shield relè funziona a 5V con segnale attivo HIGH.
Capacità di contatto: 120V AC / 3A; 24V DC / 3A.
Indicatori a LED: 4 LED rossi si accendono quando il relè è attivato, illuminando il rispettivo indicatore.
Interfaccia standard per una connessione diretta ai microcontrollori.
Pienamente compatibile con le schede UNO R3/R4.
Consente di controllare diversi apparecchi e altre attrezzature ad alta corrente.
3 fori per viti M3 per una facile installazione.
Interfaccia di alimentazione: 5V DC.
Numero di canali: 4.
Colore del circuito stampato (PCB): Nero.
Keystudio Shield Arduino 4 Relè PINOUT
Specifiche tecniche
Dimensioni: 69mmx54mmx26mm
Peso: 39.4g
