Acquista Siemens 3NP11231CA20 Sezionatore a fusibili 3 poli 160 A 690 V/AC 1 pz. da Conrad

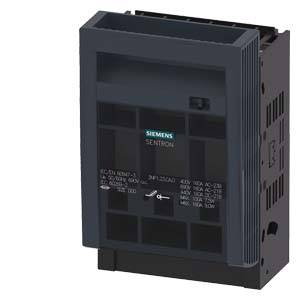

Interruttore automatico in stile industriale con involucro nero, nome del produttore visibile. Utilizzato in quadri elettrici.

Immagine simile

Schema elettrico con tre interruttori in fila, numerati come 1-2, 3-4 e 5-6. Tutti gli interruttori sono allineati nella stessa posizione.

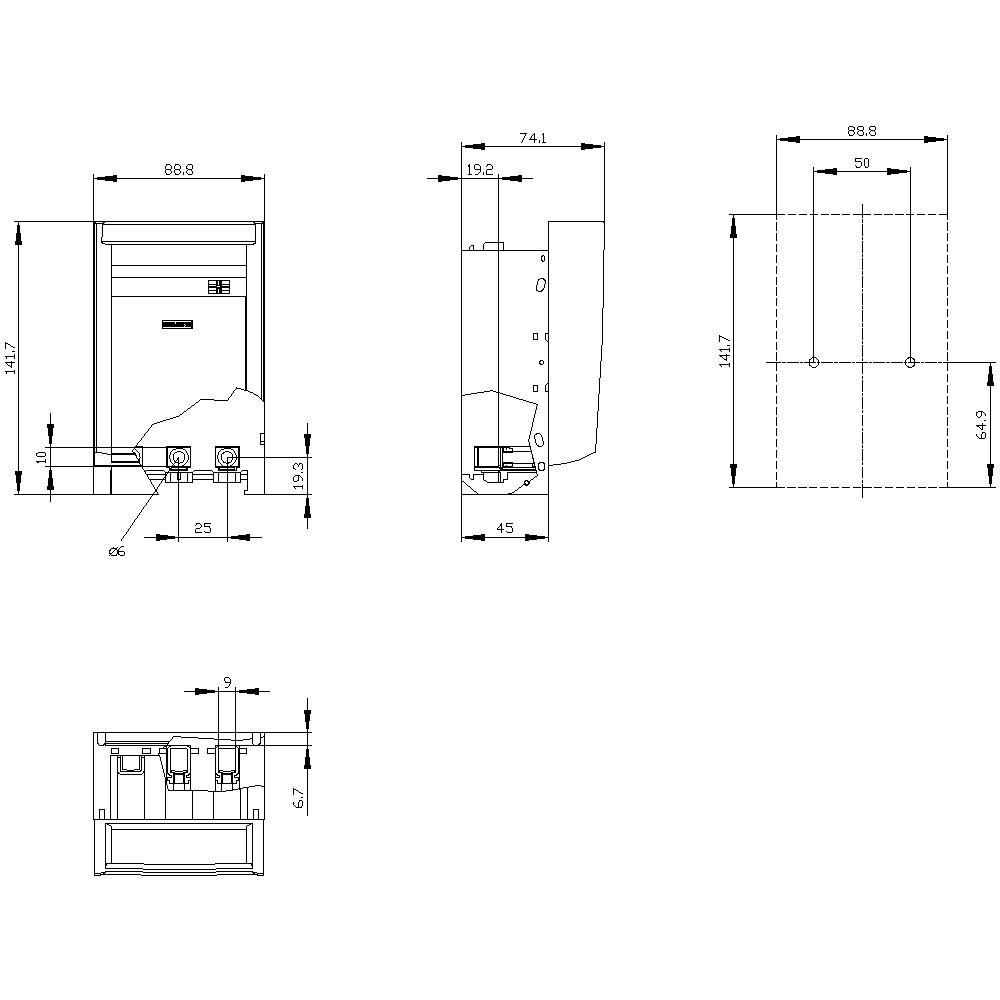

Disegno tecnico di un dispositivo con dimensioni in mm. Le viste frontale, laterale e dall'alto mostrano dettagli e posizioni dei connettori.

1/3

Immagine simile

Tipo prodotto

Sezionatore a fusibili

Numero Poli

Corrente nominale

160 A

Modello

Piano di copertura 45 mm

Compatibile RoHS

Sì

Scheda tecnica (PDF)

Consegna entro Mar. 15 Set.

6 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (49,17 € / Pezzo)

49,17 €

IVA escl.

Solo 6 Pezzo(i) disponibili

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Dati tecnici

Tipo di protezione: IP20, IP30, IP40
resistenza agli urti: 8 kV
temperatura ambiente: -25 °C - +55 °C
tensione di isolamento: 1000 V
durata meccanica: 2000
tipo di fissaggio: Piastra di montaggio
modello collegamento elettrico: Morsetto telaio
dissipazione di potenza: 42 W.

Modello: Piano di copertura 45 mm

Tipo prodotto: Sezionatore a fusibili

Numero Poli: 3

Compatibile RoHS: Sì

Dim.: (L x A x P) 88.8 x 141.7 x 74.1 mm

Contenuto: 1 pz.

Corrente nominale: 160 A

Corrente nominale: 160 A

Tensione nom.: 690 V/AC

Larghezza: 88.8 mm

Altezza: 141.7 mm

Profondità: 74.1 mm

: Other

: 125 A

: 3

: 80 kA

: IP40

: NH000

: FALSE

: Frame clamp

: FALSE

: Cover grip

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1741205 Siemens 3NP11231CA20 Sezionatore a fusibili 3 poli 160 A 690 V/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1741205 Siemens 3NP11231CA20 Sezionatore a fusibili 3 poli 160 A 690 V/AC 1 pz.

Descrizione

SENTRON, sezionatore del carico fusibile 3NP1, 3 poli, NH000, 160 a, per il montaggio e l'installazione su piastra di montaggio, morsetto per telaio, livello di copertura 45mm sezionatore del carico di sicurezza 3NP fino a 630 a con migliore protezione per persone e impianti e comoda tecnologia di collegamento. I sezionatori di carico di sicurezza proteggono gli impianti industriali o dell'infrastruttura da sovraccarichi e cortocircuiti e sono adatti per l'uso in tutti i settori. La protezione di contatto e di presa fornita di serie della nuova serie Sentron 3NP1 impedisce all'utente di toccare le parti sotto tensione durante il montaggio dei sistemi di sbarre collettrici, anche in caso di accesso posteriore. Inoltre, l'utente può facilmente riconoscere i fusibili utilizzati grazie alle ampie finestre di ispezione. I sezionatori di carico fusibile Siemens 3NP si contraddistinguono soprattutto per: 1. Altamente flessibile grazie alla struttura modulare e agli accessori comuni. 2. Adatto per il fissaggio a terra, guida DIN e sistema di sbarre di distribuzione Siemens 8US 3. Funzione elettronica di monitoraggio dei fusibili incl. Monitoraggio della rete. 4. Cinque dimensioni da 100 a a 630 a fino al tipo di protezione IP40. 5. Conversione rapida e sicura per uscita cavo in alto/in basso. 6. Possibilità di tempi di commutazione flessibili dell'interruttore ausiliario (contemporaneamente o anticipato). 7. Possibilità di completare e sigillare.

Testo tradotto automaticamente
