Acquista Siemens 3NP11311CA14 Sezionatore a fusibili Misura fusibile = 00 160 A 240 V/AC, 120 V/DC 1 pz. da Conrad

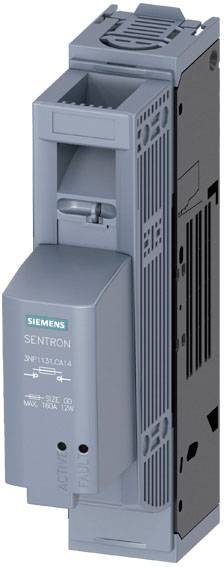

Interruttore elettrico di protezione grigio-blu Siemens, modello 'Sentron', in posizione verticale, con morsetti e spia di controllo.

Immagine simile

Schema elettrico di un dispositivo elettrico EFM15 con connessioni e etichette per il flusso di corrente. Contiene simboli tecnici ed elettronici.

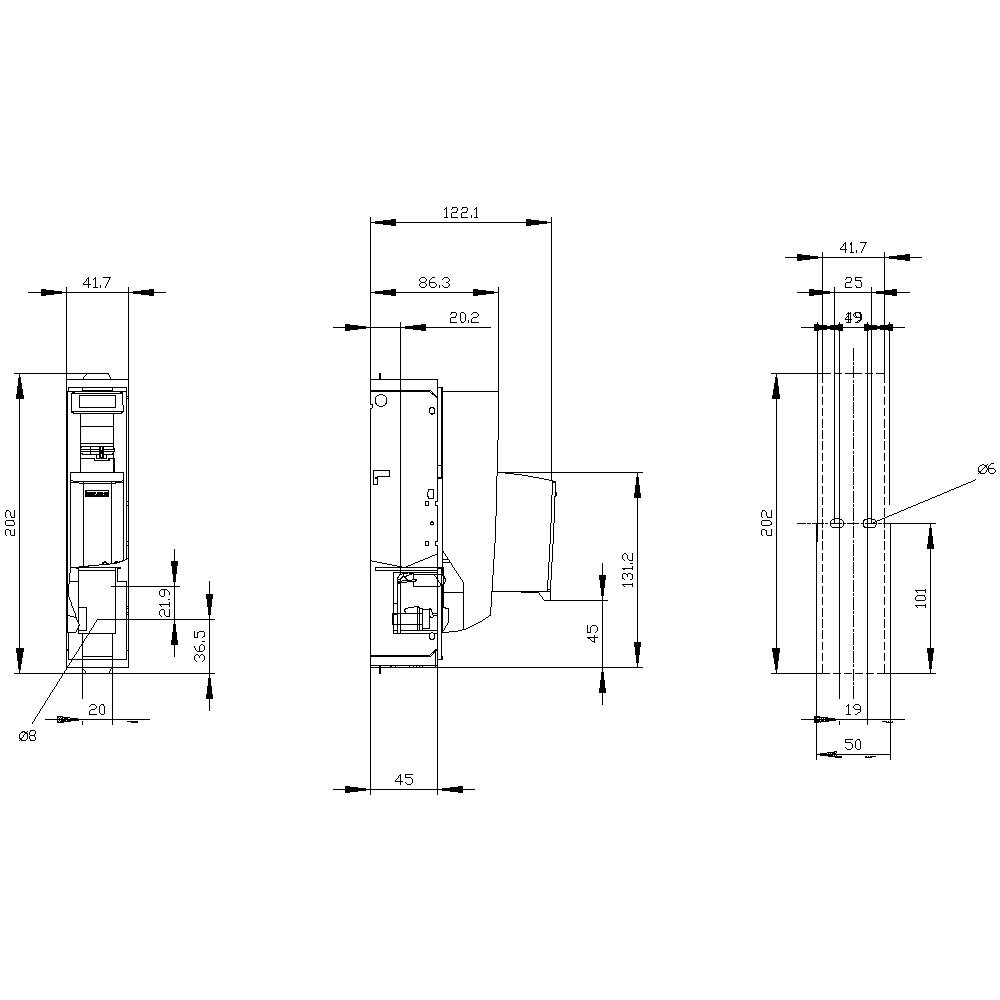

Disegno tecnico di un componente elettrico con tre proiezioni: vista frontale, laterale e dall'alto, con quote dettagliate.

1/3

Immagine simile

Tipo prodotto

Sezionatore a fusibili

Misura fusibile

Numero Poli

Corrente nominale

160 A

Modello

Piano di copertura 45 mm

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Set(s)

Totale (94,25 € / Pezzo)

94,25 €

IVA escl.

Segnala un problema

Dati tecnici

Modello collegamento elettrico / per circuito principale: Collegamento guida
Tipo di tecnologia di collegamento: Collegamento piatto
Modello dell'attuatore: Maniglia del coperchio
Modello di monitoraggio dei fusibili: Elettronico EFM15
Coppia di serraggio / con collegamento a vite / minima: 10 Nm
Coppia di serraggio / con collegamento a vite / max.: 12 Nm
Modello del dispositivo: Per la costruzione e l'installazione su piastra di montaggio
Dimensione della linguetta di separazione: 00 e 000
Tipo di fissaggio: Fissaggio a pavimento
Idoneità all'uso / sezionatore: Sì
Idoneità all'uso / interruttore di sicurezza: Sì
Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
Posizione di montaggio: Orizzontale/verticale
Durata meccanica (cicli di commutazione) / tipica: 2000
Posizione/attuatore: Anteriore
Dotazione del prodotto / bloccaggio: Sì
Componente del prodotto / rilevatore di attivazione: Sì
Proprietà del prodotto / piombabile: Sì
Funzione prodotto / monitoraggio fusibile: Sì
Ampliamento del prodotto / interruttore ausiliario: Sì
Estensione del prodotto / opzionale / richiudibile: Sì
Grado di protezione IP: IP40
Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP40
Tipo di protezione IP / con interruttore chiuso / senza apertura o copertura per capicorda: IP30
Tipo di protezione IP / aperto: IP20
Resistenza alla tensione impulsiva: 8 kV
Temperatura ambiente / durante il funzionamento / minima: -25 °C.
Temperatura ambiente / durante il funzionamento / max.: 55 °C.
Dissipazione di potenza / max. 17 W
Grado di inquinamento: 2
Tensione di isolamento: 690 V
Sezione conduttore collegabile / per contatti principali / multidente / minima: 2,5 mm²
Sezione conduttore collegabile / per contatti principali / multidente / max. 95 mm²
Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / minima: 2,5 mm²
Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / max. 95 mm²
Tipo di sezione del conduttore collegabile / conduttore lamellato / max.: 24 x 12 mm

Modello: Piano di copertura 45 mm

Tipo prodotto: Sezionatore a fusibili

Misura fusibile: 00

Numero Poli: 1

Compatibile RoHS: Sì

Dim.: (L x A x P) 41.8 x 202 x 126.1 mm

Contenuto: 1 pz.

Corrente nominale: 160 A

Corrente nominale: 160 A

Tensione nom.: 240 V/AC
120 V/DC

Larghezza: 41.8 mm

Altezza: 202 mm

Profondità: 126.1 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2864059 Siemens 3NP11311CA14 Sezionatore a fusibili Misura fusibile = 00 160 A 240 V/AC, 120 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2864059 Siemens 3NP11311CA14 Sezionatore a fusibili Misura fusibile = 00 160 A 240 V/AC, 120 V/DC 1 pz.

Descrizione

SENTRON, sezionatore di carico fusibile 3NP1, 1 polo, NH00, 160 A, per la costruzione e l'installazione su piastra di montaggio, collegamento piatto, monitoraggio fusibili, EFM15 elettronico, livello di copertura 45 mm
