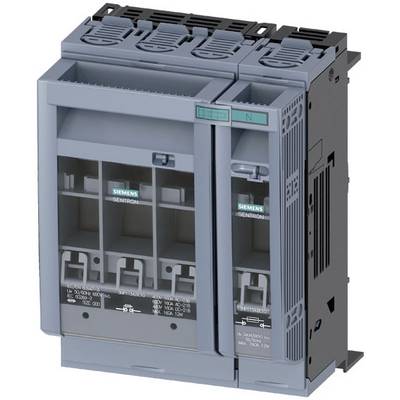

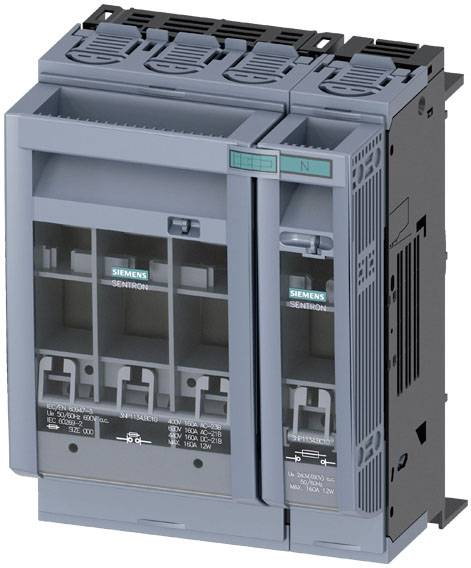

Siemens 3NP11341BC10 Sezionatore a fusibili Misura fusibile = 00 160 A 690 V/AC, 440 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sezionatore a fusibili
Misura fusibile
00
Numero Poli
4
Corrente nominale
160 A
Modello
Piano di copertura 32/70 mm
Scheda tecnica (PDF)
Numero
Totale (131,14 € / Pezzo)
131,14 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Modello collegamento elettrico / per circuito principale: Collegamento guida
- Tipo di tecnologia di collegamento: Collegamento piatto
- Modello dell'attuatore: Maniglia del coperchio
- Modello barra collettrice: Spessore barra collettrice 5 o 10 mm
- Coppia di serraggio / con collegamento a vite / minima: 10 Nm
- Coppia di serraggio / con collegamento a vite / max.: 12 Nm
- Modello del dispositivo: Per sistema di barre di distribuzione 8US 60 mm
- Dimensione della linguetta di separazione: 00 e 000
- Tipo di fissaggio: Barra collettrice
- Idoneità all'uso / sezionatore: Sì
- Idoneità all'uso / interruttore di sicurezza: Sì
- Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
- Posizione di montaggio: Orizzontale/verticale
- Durata meccanica (cicli di commutazione) / tipica: 2000
- Posizione/attuatore: Anteriore
- Dotazione del prodotto / bloccaggio: Sì
- Proprietà del prodotto / piombabile: Sì
- Ampliamento del prodotto / interruttore ausiliario: Sì
- Estensione del prodotto / opzionale / richiudibile: Sì
- Espansione del prodotto / opzionale / monitoraggio dei fusibili: Sì
- Espansione del prodotto / opzionale / monitoraggio della caduta di fase: Sì
- Espansione del prodotto / opzionale / monitoraggio protezione da sovratensione: Sì
- Grado di protezione IP: IP40
- Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP40
- Tipo di protezione IP / con interruttore chiuso / senza apertura o copertura per capicorda: IP30
- Tipo di protezione IP / aperto: IP20
- Resistenza alla tensione impulsiva: 8 kV
- Temperatura ambiente / durante il funzionamento / minima: -25 °C.
- Temperatura ambiente / durante il funzionamento / max.: 55 °C.
- Dissipazione di potenza / max.: 56 W
- Grado di inquinamento: 3
- Tensione di isolamento: 690 V
- Distanza dal centro delle sbarre: 60 mm
- Larghezza della guida di raccolta corrente / minima: 12 mm
- Larghezza della guida di raccolta corrente / max. 30 mm
- Sezione conduttore collegabile / per contatti principali / multidente / minima: 2,5 mm²
- Sezione conduttore collegabile / per contatti principali / multidente / max. 95 mm²
- Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / minima: 2,5 mm²
- Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / max. 95 mm²
- Tipo di sezione del conduttore collegabile / conduttore lamellato / max.: 24 x 12 mm
- Modello
Piano di copertura 32/70 mm
- Tipo prodotto
Sezionatore a fusibili
- Misura fusibile
00
- Numero Poli
4
- Compatibile RoHS
Sì

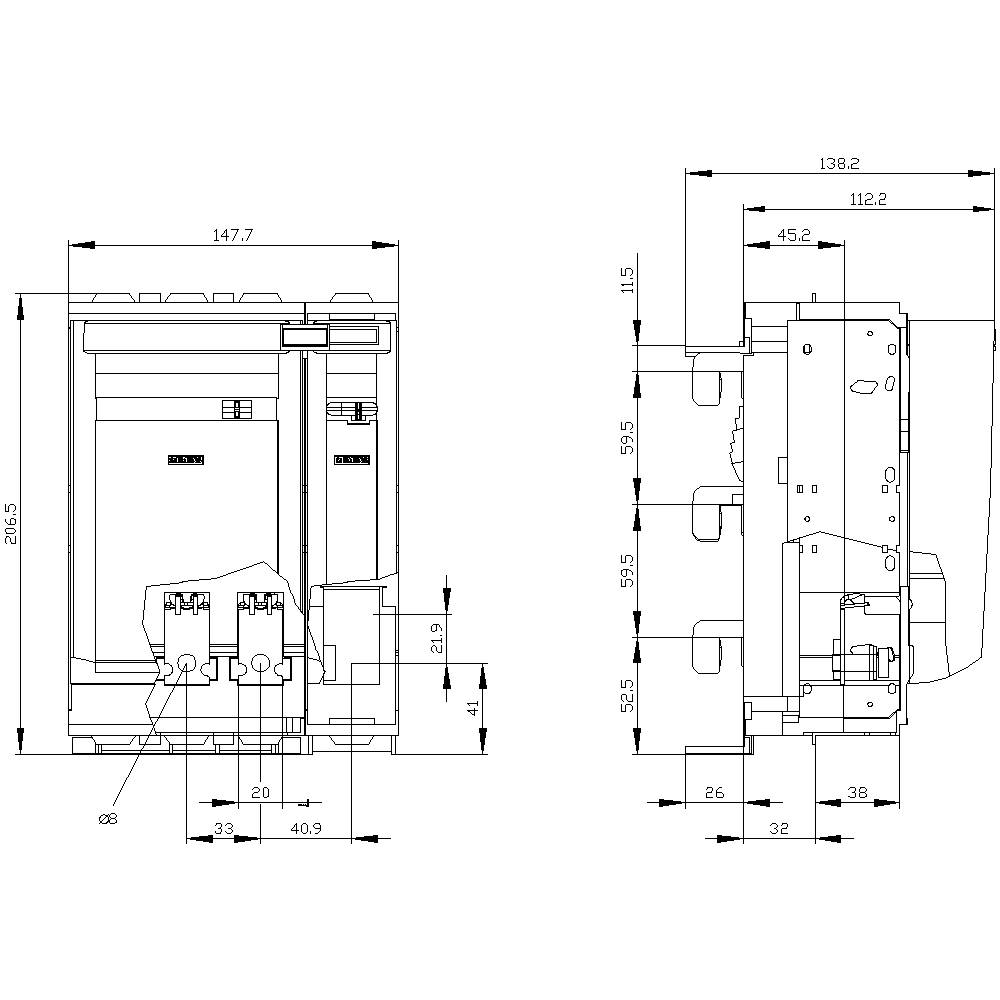

- Dim.
(L x A x P) 147.6 x 237.3 x 137.5 mm
- Contenuto
1 pz.
- Corrente nominale
160 A
- Corrente nominale
160 A
- Tensione nom.
690 V/AC
440 V/DC
- Larghezza
147.6 mm
- Altezza
237.3 mm
- Profondità
137.5 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2864066 Siemens 3NP11341BC10 Sezionatore a fusibili Misura fusibile = 00 160 A 690 V/AC, 440 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2864066 Siemens 3NP11341BC10 Sezionatore a fusibili Misura fusibile = 00 160 A 690 V/AC, 440 V/DC 1 pz.
Descrizione
SENTRON, sezionatore di carico con fusibile 3NP1, 4 poli, NH00, 160 A, per sistema di barre di distribuzione 8US 60 mm, collegamento piatto, livello di copertura 32/70mm
