Acquista Siemens 3NP11341CA20 Sezionatore a fusibili Misura fusibile = 00 160 A 690 V/AC, 440 V/DC 1 pz. da Conrad

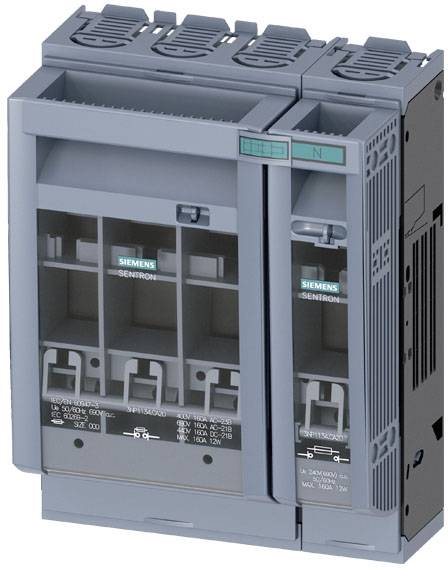

Dispositivo elettrico con più slot e interruttori, colore grigio, per applicazioni industriali, probabilmente componente di un quadro elettrico.

Immagine simile

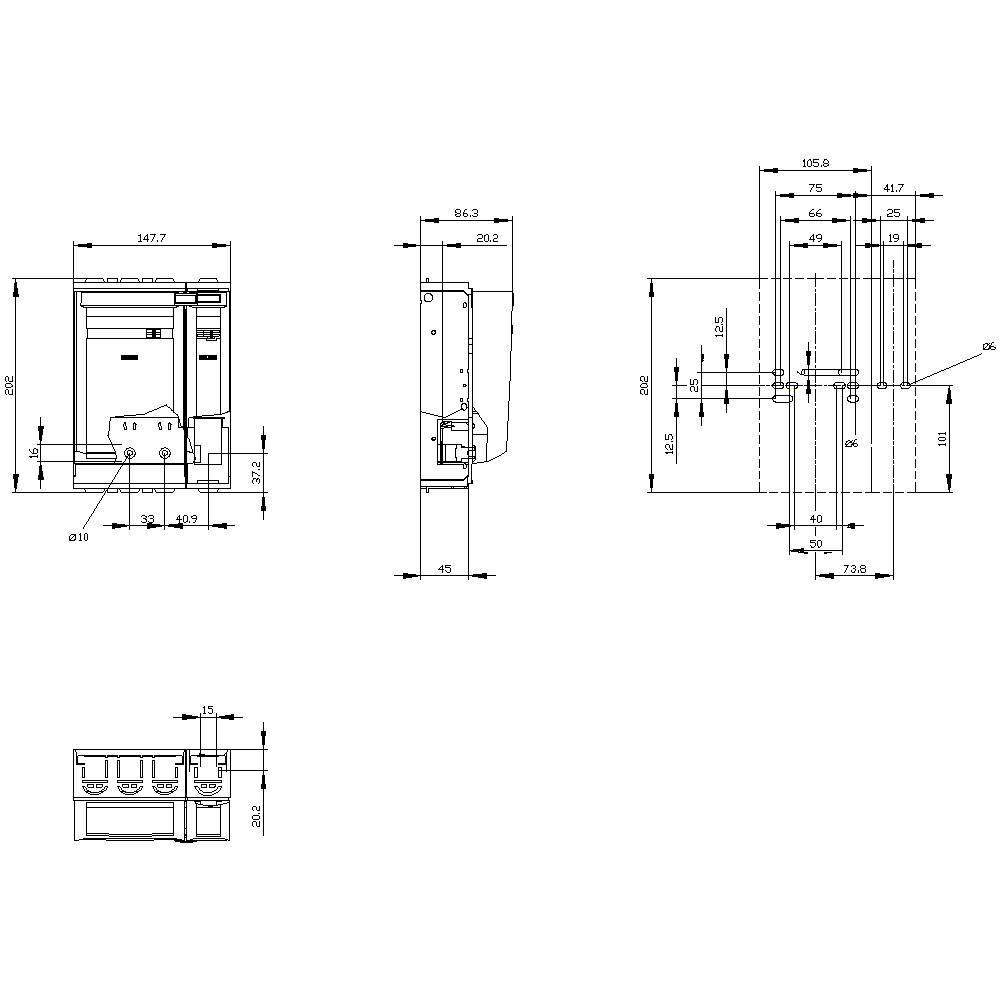

Disegno tecnico di un quadro elettrico con vista frontale, laterale e dall'alto. Le dimensioni e le distanze sono indicate dettagliatamente.

1/2

Immagine simile

Tipo prodotto

Sezionatore a fusibili

Misura fusibile

Numero Poli

Corrente nominale

160 A

Modello

Piano di copertura 45 mm

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Set(s)

Totale (102,45 € / Pezzo)

102,45 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Modello collegamento elettrico / per circuito principale: Morsetto telaio
Modello dell'attuatore: Maniglia del coperchio
Coppia di serraggio / con collegamento a vite / minima: 10 Nm
Coppia di serraggio / con collegamento a vite / max. 10 Nm
Modello del dispositivo: Per la costruzione e l'installazione su piastra di montaggio
Dimensione della linguetta di separazione: 00 e 000
Tipo di fissaggio: Piastra di montaggio
Idoneità all'uso / sezionatore: Sì
Idoneità all'uso / interruttore di sicurezza: Sì
Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
Posizione di montaggio: Orizzontale/verticale
Durata meccanica (cicli di commutazione) / tipica: 2000
Posizione/attuatore: Anteriore
Dotazione del prodotto / bloccaggio: Sì
Proprietà del prodotto / piombabile: Sì
Ampliamento del prodotto / interruttore ausiliario: Sì
Estensione del prodotto / opzionale / richiudibile: Sì
Espansione del prodotto / opzionale / monitoraggio dei fusibili: Sì
Espansione del prodotto / opzionale / monitoraggio della caduta di fase: Sì
Espansione del prodotto / opzionale / monitoraggio protezione da sovratensione: Sì
Grado di protezione IP: IP40
Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP40
Tipo di protezione IP / con interruttore chiuso / senza apertura o copertura per capicorda: IP30
Tipo di protezione IP / aperto: IP20
Resistenza alla tensione impulsiva: 8 kV
Temperatura ambiente / durante il funzionamento / minima: -25 °C.
Temperatura ambiente / durante il funzionamento / max.: 55 °C.
Dissipazione di potenza / max.: 56 W
Grado di inquinamento: 3
Tensione di isolamento: 690 V
Sezione conduttore collegabile / per contatti principali / multidente / minima: 6 mm²
Sezione conduttore collegabile / per contatti principali / multidente / max. 70 mm²
Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / minima: 6 mm²
Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / max. 70 mm²
Sezione conduttore collegabile / per contatti principali / a filo sottile / con lavorazione terminale / minima: 6 mm²
Sezione conduttore collegabile / per contatti principali / a filo sottile / con lavorazione terminale / max.: 50 mm²
Tipo di sezione conduttore collegabile / conduttore lamellato / max. 9 x 12 mm

Modello: Piano di copertura 45 mm

Tipo prodotto: Sezionatore a fusibili

Misura fusibile: 00

Numero Poli: 4

Compatibile RoHS: Sì

Dim.: (L x A x P) 147.7 x 202 x 86.5 mm

Contenuto: 1 pz.

Corrente nominale: 160 A

Corrente nominale: 160 A

Tensione nom.: 690 V/AC
440 V/DC

Larghezza: 147.7 mm

Altezza: 202 mm

Profondità: 86.5 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2864069 Siemens 3NP11341CA20 Sezionatore a fusibili Misura fusibile = 00 160 A 690 V/AC, 440 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2864069 Siemens 3NP11341CA20 Sezionatore a fusibili Misura fusibile = 00 160 A 690 V/AC, 440 V/DC 1 pz.

Descrizione

SENTRON, sezionatore di carico con fusibile 3NP1, 4 poli, NH00, 160 A, per la costruzione e l'installazione su piastra di montaggio, morsetto per telaio, piano di copertura 45 mm
