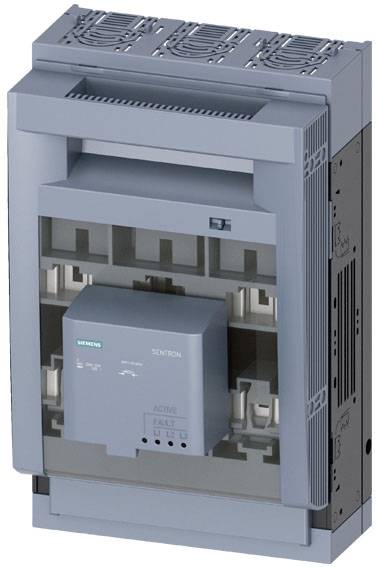

Immagine simile
1/2
Immagine simile
Siemens 3NP11431DA24 Sezionatore a fusibili Misura fusibile = 1 250 A 690 V/AC 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sezionatore a fusibili
Misura fusibile
1
Numero Poli
3
Corrente nominale
250 A
Modello
Piano di copertura 70 mm
Scheda tecnica (PDF)
Numero
Totale (261,48 € / Pezzo)
261,48 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Modello collegamento elettrico / per circuito principale: Morsetto telaio
- Modello dell'attuatore: Maniglia del coperchio
- Modello di monitoraggio dei fusibili: Elettronico EFM15
- Coppia di serraggio / con collegamento a vite / minima: 10 Nm
- Coppia di serraggio / con collegamento a vite / max. 10 Nm
- Modello del dispositivo: Per la costruzione e l'installazione su piastra di montaggio
- Dimensione della linguetta di separazione: 1 e 0
- Tipo di fissaggio: Fissaggio a pavimento
- Idoneità all'uso / sezionatore: Sì
- Idoneità all'uso / interruttore di sicurezza: Sì
- Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
- Posizione di montaggio: Orizzontale/verticale
- Durata meccanica (cicli di commutazione) / tipica: 1600
- Posizione/attuatore: Anteriore
- Dotazione del prodotto / bloccaggio: Sì
- Componente del prodotto / rilevatore di attivazione: Sì
- Proprietà del prodotto / piombabile: Sì
- Funzione prodotto / monitoraggio fusibile: Sì
- Ampliamento del prodotto / interruttore ausiliario: Sì
- Estensione del prodotto / opzionale / richiudibile: Sì
- Espansione del prodotto / opzionale / monitoraggio protezione da sovratensione: Sì
- Grado di protezione IP: IP40
- Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP40
- Tipo di protezione IP / con interruttore chiuso / senza apertura o copertura per capicorda: IP30
- Tipo di protezione IP / aperto: IP20
- Resistenza alla tensione impulsiva: 8 kV
- Temperatura ambiente / durante il funzionamento / minima: -25 °C.
- Temperatura ambiente / durante il funzionamento / max.: 55 °C.
- Dissipazione di potenza / max.: 93 W
- Grado di inquinamento: 2
- Tensione di isolamento: 690 V
- Sezione conduttore collegabile / per contatti principali / multidente / minima: 70 mm²
- Sezione conduttore collegabile / per contatti principali / multidente / max. 185 mm²
- Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / minima: 70 mm²
- Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / max. 185 mm²
- Sezione conduttore collegabile / per contatti principali / a filo sottile / con lavorazione terminale / minima: 70 mm²
- Sezione conduttore collegabile / per contatti principali / a filo sottile / con lavorazione terminale / max. 120 mm²
- Tipo di sezione conduttore collegabile / conduttore lamellato / max. 20 x 10 mm
- Modello
Piano di copertura 70 mm
- Tipo prodotto
Sezionatore a fusibili
- Misura fusibile
1
- Numero Poli
3
- Compatibile RoHS
Sì

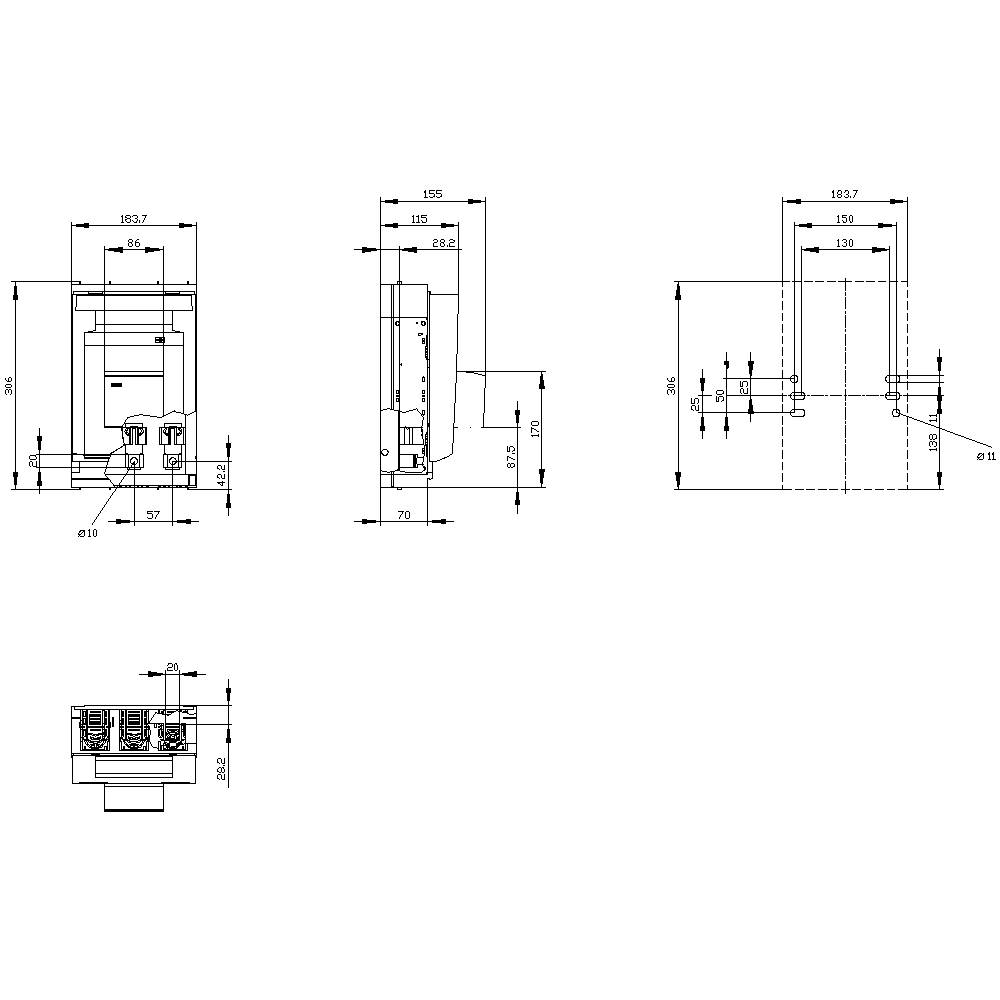

- Dim.
(L x A x P) 183.7 x 306 x 146.5 mm
- Contenuto
1 pz.
- Corrente nominale
250 A
- Corrente nominale
250 A
- Tensione nom.
690 V/AC
- Larghezza
183.7 mm
- Altezza
306 mm
- Profondità
146.5 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2864076 Siemens 3NP11431DA24 Sezionatore a fusibili Misura fusibile = 1 250 A 690 V/AC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2864076 Siemens 3NP11431DA24 Sezionatore a fusibili Misura fusibile = 1 250 A 690 V/AC 1 pz.
Descrizione
SENTRON, sezionatore del carico di sicurezza 3NP1, 3 poli, NH1, 250 A, per la costruzione e l'installazione su piastra di montaggio, morsetto per telaio, monitoraggio fusibili, EFM15 elettronico, livello di copertura 70 mm
