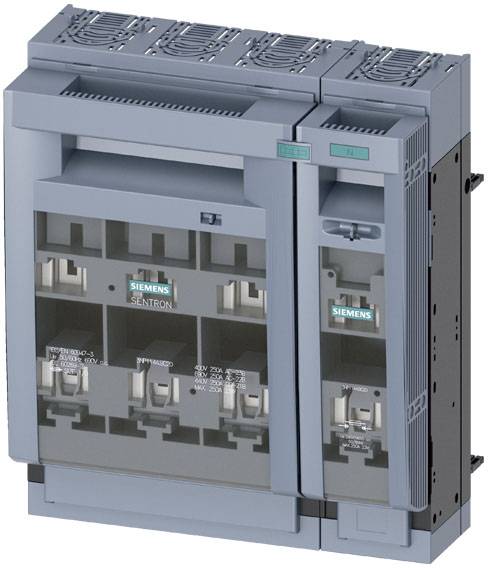

Siemens 3NP11441BC20 Sezionatore a fusibili Misura fusibile = 1 250 A 690 V/AC, 440 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sezionatore a fusibili
Misura fusibile
1
Numero Poli
4
Corrente nominale
250 A
Modello
Piano di copertura 32/70 mm
Scheda tecnica (PDF)
Numero
Totale (397,54 € / Pezzo)
397,54 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Modello collegamento elettrico / per circuito principale: Morsetto telaio
- Modello dell'attuatore: Maniglia del coperchio
- Modello barra collettrice: Spessore barra collettrice 5 o 10 mm
- Coppia di serraggio / con collegamento a vite / minima: 10 Nm
- Coppia di serraggio / con collegamento a vite / max. 10 Nm
- Modello del dispositivo: Per sistema di barre di distribuzione 8US 60 mm
- Dimensione della linguetta di separazione: 1 e 0
- Tipo di fissaggio: Barra collettrice
- Idoneità all'uso / sezionatore: Sì
- Idoneità all'uso / interruttore di sicurezza: Sì
- Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
- Posizione di montaggio: Orizzontale/verticale
- Durata meccanica (cicli di commutazione) / tipica: 1600
- Posizione/attuatore: Anteriore
- Dotazione del prodotto / bloccaggio: Sì
- Proprietà del prodotto / piombabile: Sì
- Ampliamento del prodotto / interruttore ausiliario: Sì
- Estensione del prodotto / opzionale / richiudibile: Sì
- Espansione del prodotto / opzionale / monitoraggio dei fusibili: Sì
- Espansione del prodotto / opzionale / monitoraggio della caduta di fase: Sì
- Espansione del prodotto / opzionale / monitoraggio protezione da sovratensione: Sì
- Grado di protezione IP: IP40
- Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP40
- Tipo di protezione IP / con interruttore chiuso / senza apertura o copertura per capicorda: IP30
- Tipo di protezione IP / aperto: IP20
- Resistenza alla tensione impulsiva: 8 kV
- Temperatura ambiente / durante il funzionamento / minima: -25 °C.
- Temperatura ambiente / durante il funzionamento / max.: 55 °C.
- Dissipazione di potenza / max.: 101 W
- Grado di inquinamento: 3
- Tensione di isolamento: 690 V
- Distanza dal centro delle sbarre: 60 mm
- Larghezza della guida di raccolta corrente / minima: 12 mm
- Larghezza della guida di raccolta corrente / max. 30 mm
- Sezione conduttore collegabile / per contatti principali / multidente / minima: 70 mm²
- Sezione conduttore collegabile / per contatti principali / multidente / max. 185 mm²
- Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / minima: 70 mm²
- Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / max. 185 mm²
- Sezione conduttore collegabile / per contatti principali / a filo sottile / con lavorazione terminale / minima: 70 mm²
- Sezione conduttore collegabile / per contatti principali / a filo sottile / con lavorazione terminale / max. 120 mm²
- Tipo di sezione conduttore collegabile / conduttore lamellato / max. 20 x 10 mm
- Modello
Piano di copertura 32/70 mm
- Tipo prodotto
Sezionatore a fusibili
- Misura fusibile
1
- Numero Poli
4
- Compatibile RoHS
Sì

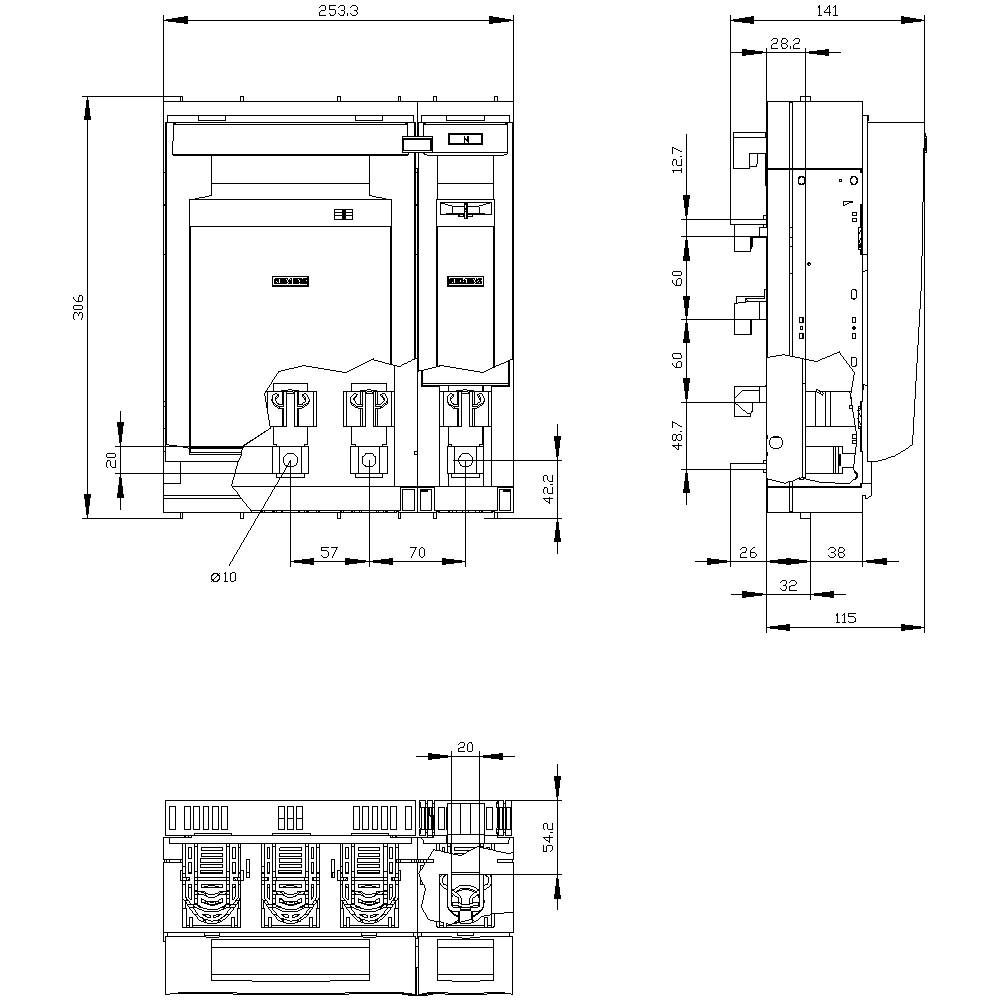

- Dim.
(L x A x P) 253.7 x 306 x 142.2 mm
- Contenuto
1 pz.
- Corrente nominale
250 A
- Corrente nominale
250 A
- Tensione nom.
690 V/AC
440 V/DC
- Larghezza
253.7 mm
- Altezza
306 mm
- Profondità
142.2 mm
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2864078 Siemens 3NP11441BC20 Sezionatore a fusibili Misura fusibile = 1 250 A 690 V/AC, 440 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2864078 Siemens 3NP11441BC20 Sezionatore a fusibili Misura fusibile = 1 250 A 690 V/AC, 440 V/DC 1 pz.
Descrizione
SENTRON, sezionatore di carico con fusibile 3NP1, 4 poli, NH1, 250 A, per sistema di barre di distribuzione 8US 60 mm, morsetto per telaio, piano di copertura 32/70mm
