Acquista Siemens 3NP11611DA10 Sezionatore a fusibili Misura fusibile = 3 630 A 240 V/AC, 120 V/DC 1 pz. da Conrad

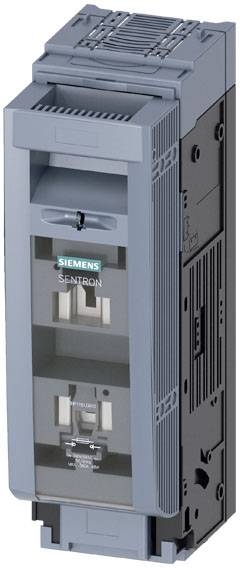

Un interruttore automatico Siemens Sentron grigio. Serve a proteggere impianti elettrici, progettato in modo compatto per applicazioni industriali.

Immagine simile

Diagramma di un campo elettrico con due linee parallele, carica -Q sul lato sinistro, angolo θ al centro, punto 1 e punto 2.

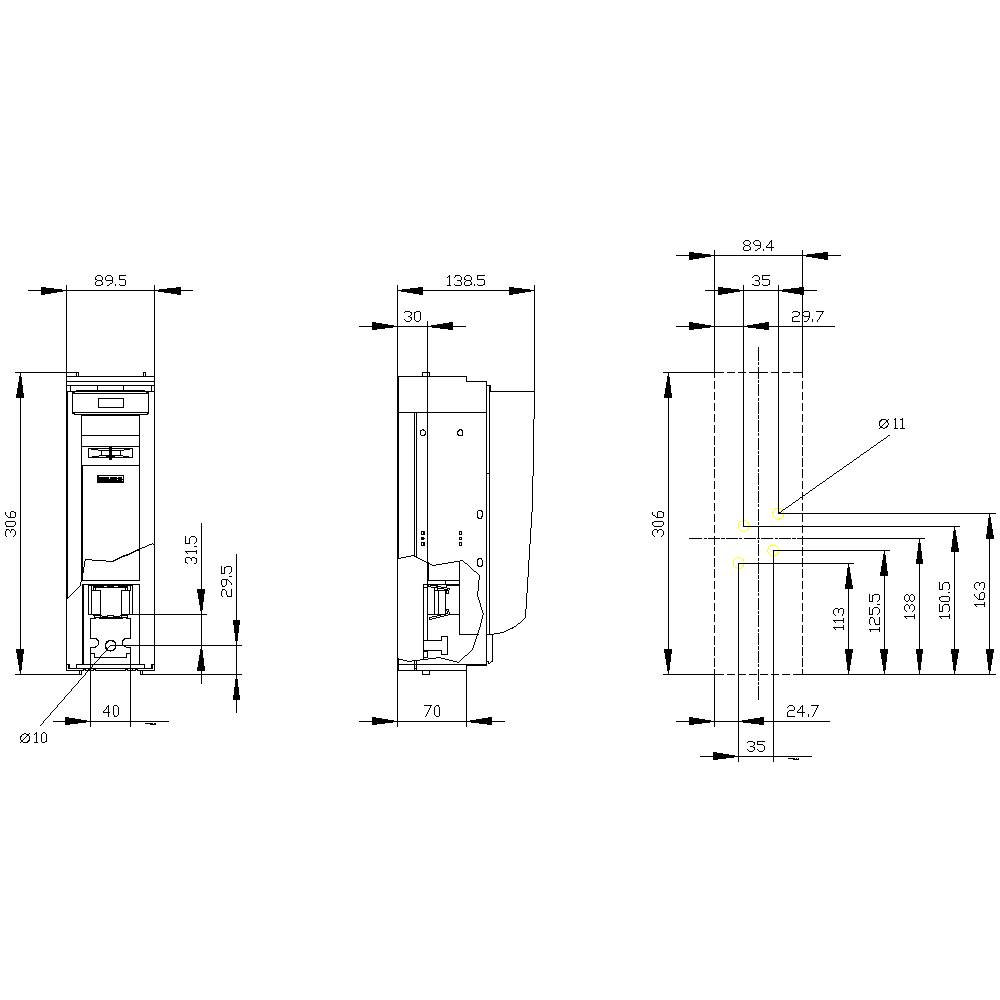

'Disegno tecnico di un dispositivo con viste frontale, laterale e dettagliate. Dimensioni e misure in millimetri incluse.'

1/3

Immagine simile

Tipo prodotto

Sezionatore a fusibili

Misura fusibile

Numero Poli

Corrente nominale

630 A

Modello

Piano di copertura 70 mm

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Set(s)

Totale (151,63 € / Pezzo)

151,63 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Modello collegamento elettrico / per circuito principale: Collegamento guida
Tipo di tecnologia di collegamento: Collegamento piatto
Modello dell'attuatore: Maniglia del coperchio
Coppia di serraggio / con collegamento a vite / minima: 10 Nm
Coppia di serraggio / con collegamento a vite / max.: 12 Nm
Modello del dispositivo: Per la costruzione e l'installazione su piastra di montaggio
Dimensione della linguetta di separazione: 3 e 2
Tipo di fissaggio: Fissaggio a pavimento
Idoneità all'uso / sezionatore: Sì
Idoneità all'uso / interruttore di sicurezza: Sì
Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
Posizione di montaggio: Orizzontale/verticale
Durata meccanica (cicli di commutazione) / tipica: 1000
Posizione/attuatore: Anteriore
Dotazione del prodotto / bloccaggio: Sì
Proprietà del prodotto / piombabile: Sì
Ampliamento del prodotto / interruttore ausiliario: Sì
Estensione del prodotto / opzionale / richiudibile: Sì
Espansione del prodotto / opzionale / monitoraggio dei fusibili: Sì
Grado di protezione IP: IP40
Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP40
Tipo di protezione IP / con interruttore chiuso / senza apertura o copertura per capicorda: IP30
Tipo di protezione IP / aperto: IP20
Resistenza alla tensione impulsiva: 8 kV
Temperatura ambiente / durante il funzionamento / minima: -25 °C.
Temperatura ambiente / durante il funzionamento / max.: 55 °C.
Dissipazione di potenza / max.: 78 W
Grado di inquinamento: 3
Tensione di isolamento: 690 V
Sezione conduttore collegabile / per contatti principali / multidente / minima: 120 mm²
Sezione conduttore collegabile / per contatti principali / multidente / max. 300 mm²
Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / minima: 120 mm²
Sezione conduttore collegabile / per contatti principali / a un filo o a più fili / max. 300 mm²
Tipo di sezione conduttore collegabile / conduttore lamellato / max. 40 x 18 mm

Modello: Piano di copertura 70 mm

Tipo prodotto: Sezionatore a fusibili

Misura fusibile: 3

Numero Poli: 1

Compatibile RoHS: Sì

Dim.: (L x A x P) 89.4 x 306 x 138.5 mm

Contenuto: 1 pz.

Corrente nominale: 630 A

Corrente nominale: 630 A

Tensione nom.: 240 V/AC
120 V/DC

Larghezza: 89.4 mm

Altezza: 306 mm

Profondità: 138.5 mm

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2864093 Siemens 3NP11611DA10 Sezionatore a fusibili Misura fusibile = 3 630 A 240 V/AC, 120 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2864093 Siemens 3NP11611DA10 Sezionatore a fusibili Misura fusibile = 3 630 A 240 V/AC, 120 V/DC 1 pz.

Descrizione

SENTRON, sezionatore di carico con fusibile 3NP1, 1 polo, NH3, 630 A, per la costruzione e l'installazione su piastra di montaggio, collegamento piatto, piano di copertura 70 mm

Testo tradotto automaticamente
