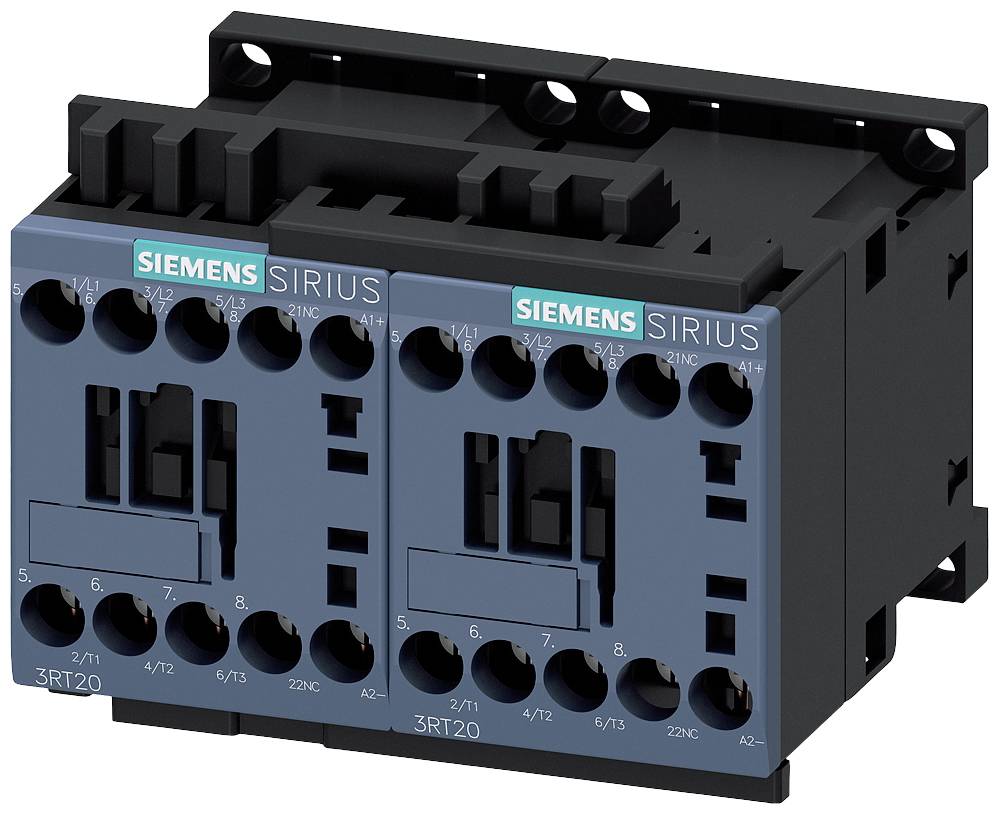

Acquista Siemens 3RA2317-8XB30-1BB4 Contattore combinato invertitore 3 NA 690 V/AC 11 A 1 pz. da Conrad

Immagine simile

Un quadro elettrico aperto con vari componenti elettrici, cavi e fusibili, ordinatamente disposti.

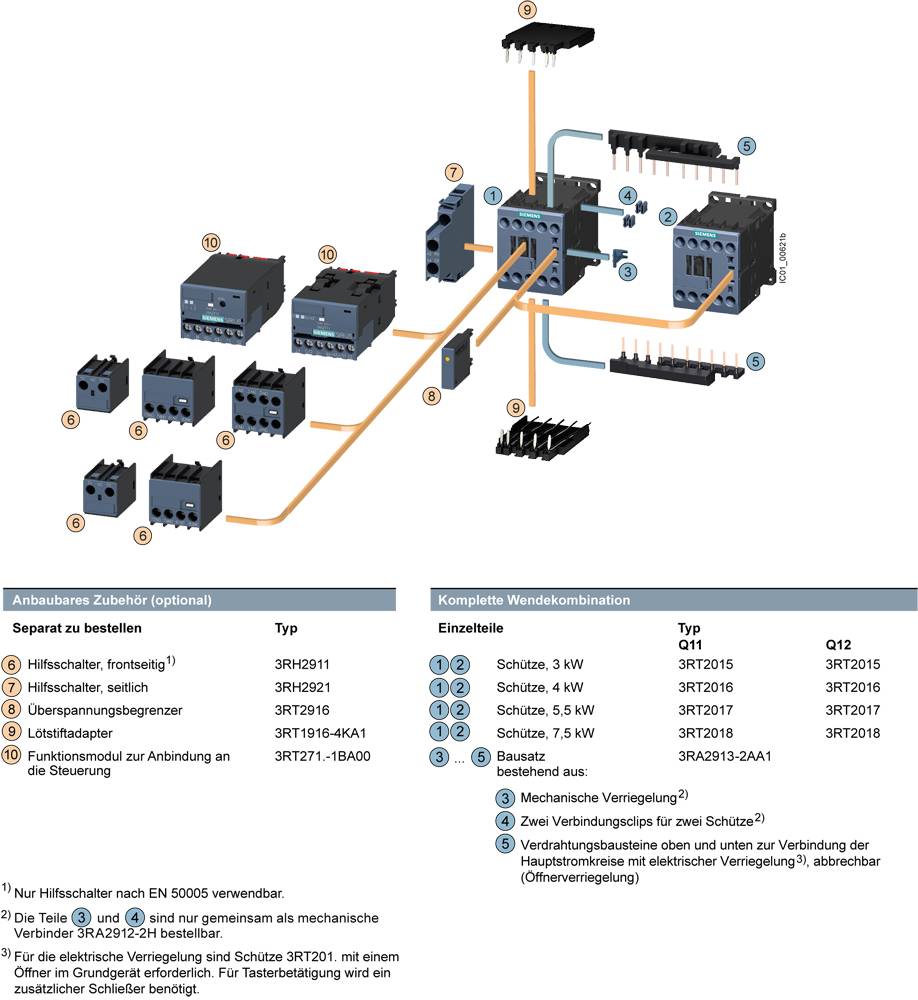

Schema elettrico complesso di un combinatore di inversione con accessori. Mostra contattori, pannello di controllo e componenti accessori con numeri di tipo e connessioni.

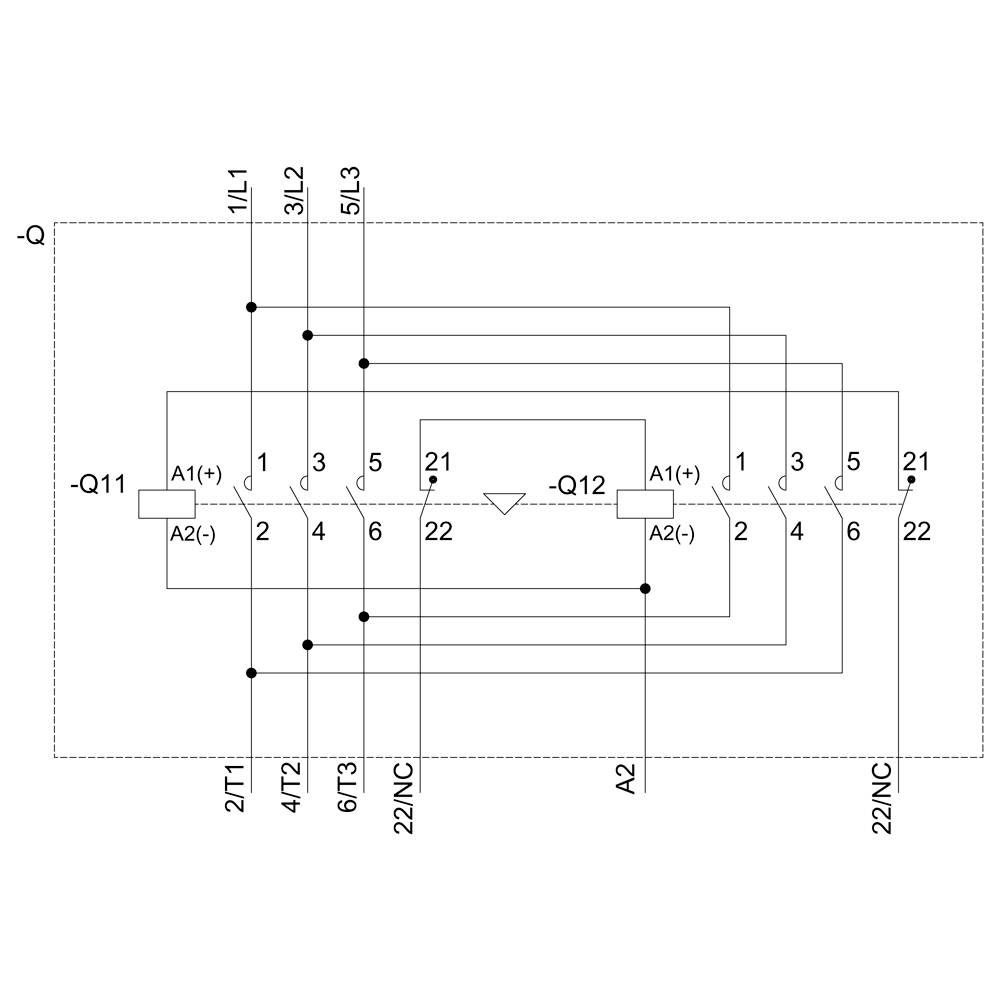

Uno schema elettrico mostra i collegamenti tra diversi morsetti (1L1, 3L2, 5L3) e relè (-Q11, -Q12) con etichette numeriche (1-21).

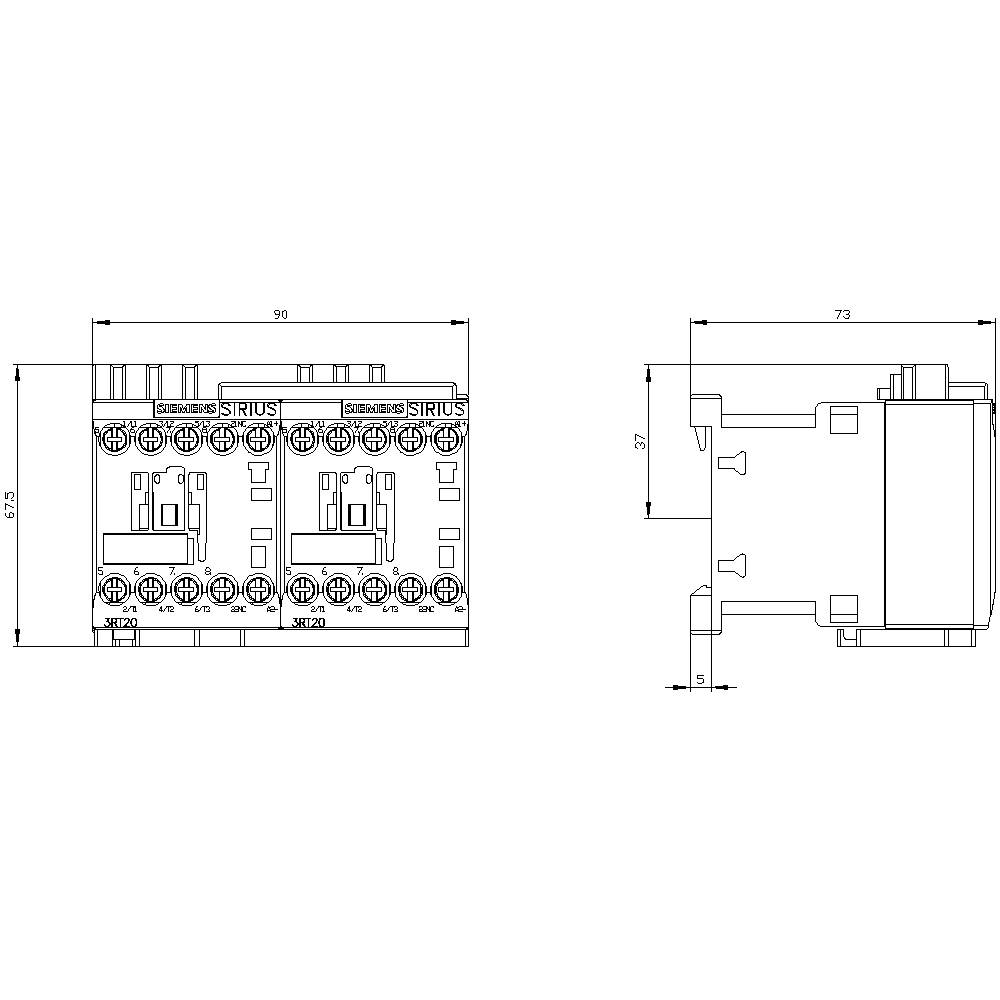

Disegno tecnico di un dispositivo elettrico con vista frontale e laterale. Le dimensioni e i dettagli dei collegamenti sono indicati.

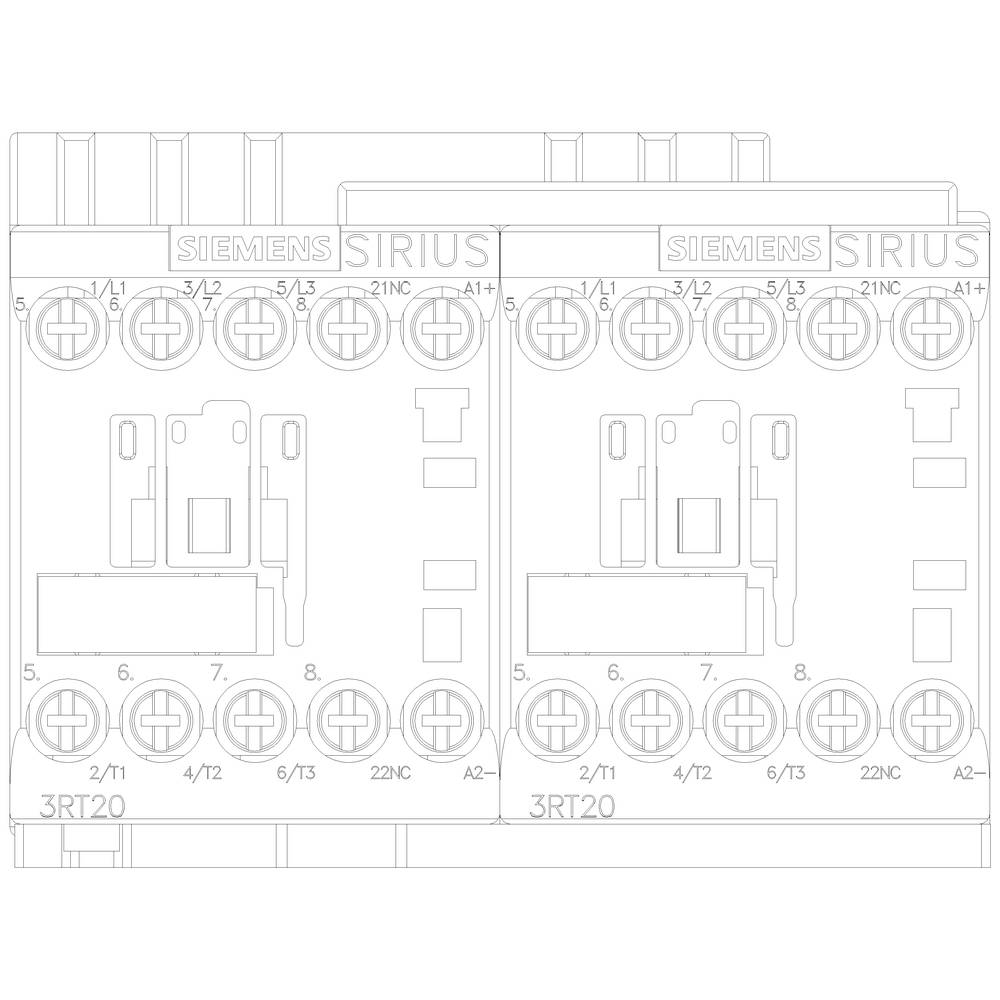

Due dispositivi elettronici Siemens Sirius, modello 3RT20, con più connettori e interruttori per il controllo.

1/6

Immagine simile

Tipo prodotto

Contattore combinato invertitore

Numero poli

3 poli

Tensione nom.

690 V/AC

Corrente di carico

11 A

Collegamento

A vite

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (274,59 € / Pezzo)

274,59 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Tipo:
Sezione del conduttore a filo singolo o a più fili: 4 mm2
Sezione del conduttore a filo sottile 2,5 mm2

Tipo prodotto: Contattore combinato invertitore

Tipo: 3RA2317-8XB30-1BB4

Dimensione: S00

Numero poli: 3 poli

Tipo contatto: 3 NA

Tensione nom.: 690 V/AC

Corrente di carico: 11 A

Tipo di montaggio: Montaggio a scatto
Montaggio a vite

Collegamento: A vite

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 90 mm

Altezza: 68 mm

Profondità: 73 mm

Dim.: (L x A x P) 90 x 68 x 73 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: Reversing contactor

: 5.5 kW

: 3

: 0

: 12 A

: 24-24 V

: IP20

: Screw connection

: DC

: Other

: 5.516

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1744686 Siemens 3RA2317-8XB30-1BB4 Contattore combinato invertitore 3 NA 690 V/AC 11 A 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1744686 Siemens 3RA2317-8XB30-1BB4 Contattore combinato invertitore 3 NA 690 V/AC 11 A 1 pz.

Descrizione

Combinazione di inversione AC-3, 5,5 kW/400 V, DC 24 V, 3 poli, taglia S00 collegamento a vite di bloccaggio elettriche e meccaniche combinazione di inversione SIRIUS 3RA23 per la commutazione di motori incl. Direzione della rotazione. La combinazione di inversione 3RA23 è una rete e pre-assemblato in fabbrica combinazione di due 3RT2 pari potenza, già cablati e meccanico ed elettrico. Sono resistente agli agenti atmosferici, in tutto il mondo (p. Es., IEC e UL/CSA) e IE3/IE4 ready. Combinazioni all'3RA23 sono dotati di azionamento AC e DC nelle dimensioni S00 S3. A vite in e federzuganschlusstechnik per montaggio su guida DIN o fissaggio a vite. Il kit di accessori dei contattori 3RT2 è continua per tutte le dimensioni e può essere utilizzato anche per le combinazioni. Combinazioni all'3RA23 wireless la comprovata serie 3RA13. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.
