Acquista Siemens 3RA2425-8XF32-1BB4 Modulo combinato stella triangolo 3 NA 690 V/AC 1 pz. da Conrad

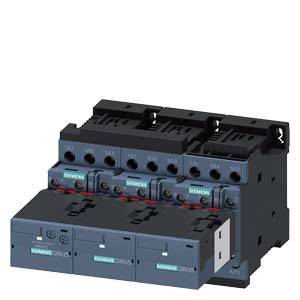

Un componente elettronico Siemens, presumibilmente un interruttore di protezione di potenza, con più connessioni e possibilità di commutazione.

Immagine simile

Una persona taglia una tavola di legno con una sega circolare. I trucioli di legno volano tutto intorno, mentre la mano guida la tavola.

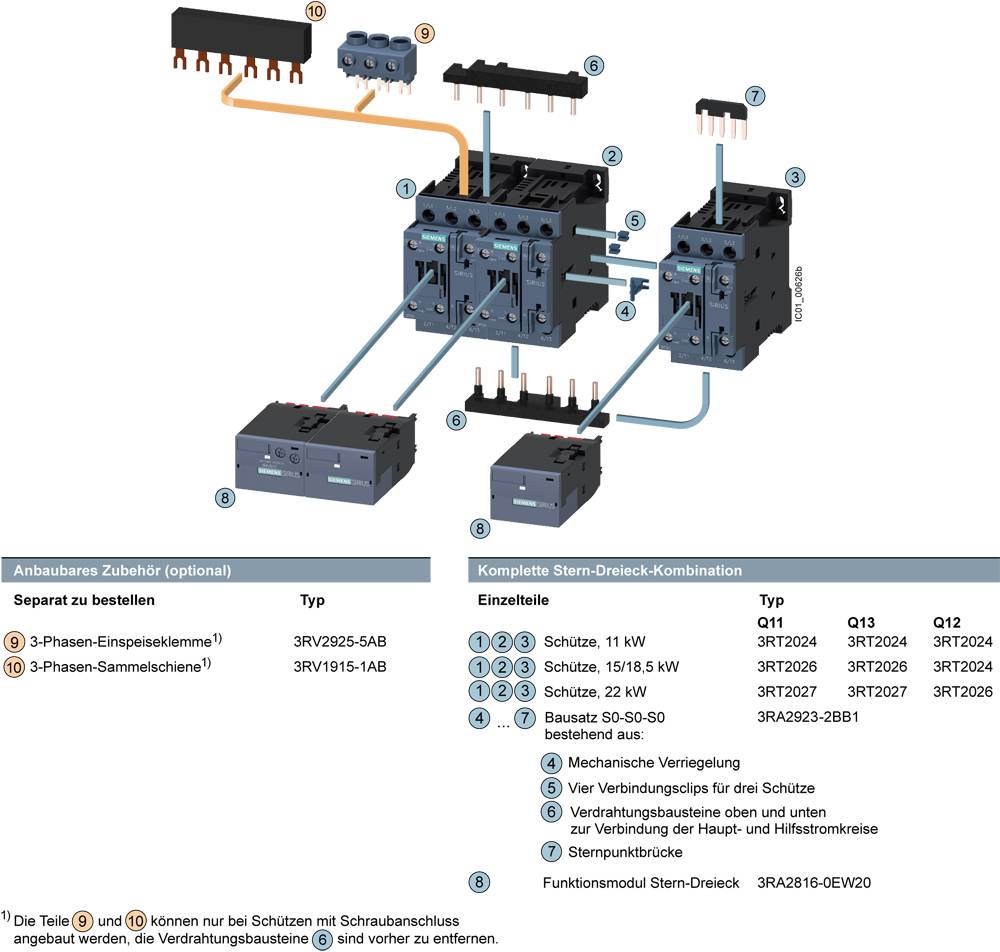

Uno schema elettrico mostra una completa combinazione stella-triangolo con contattore principale e ausiliario, relative sbarre di distribuzione e accessori.

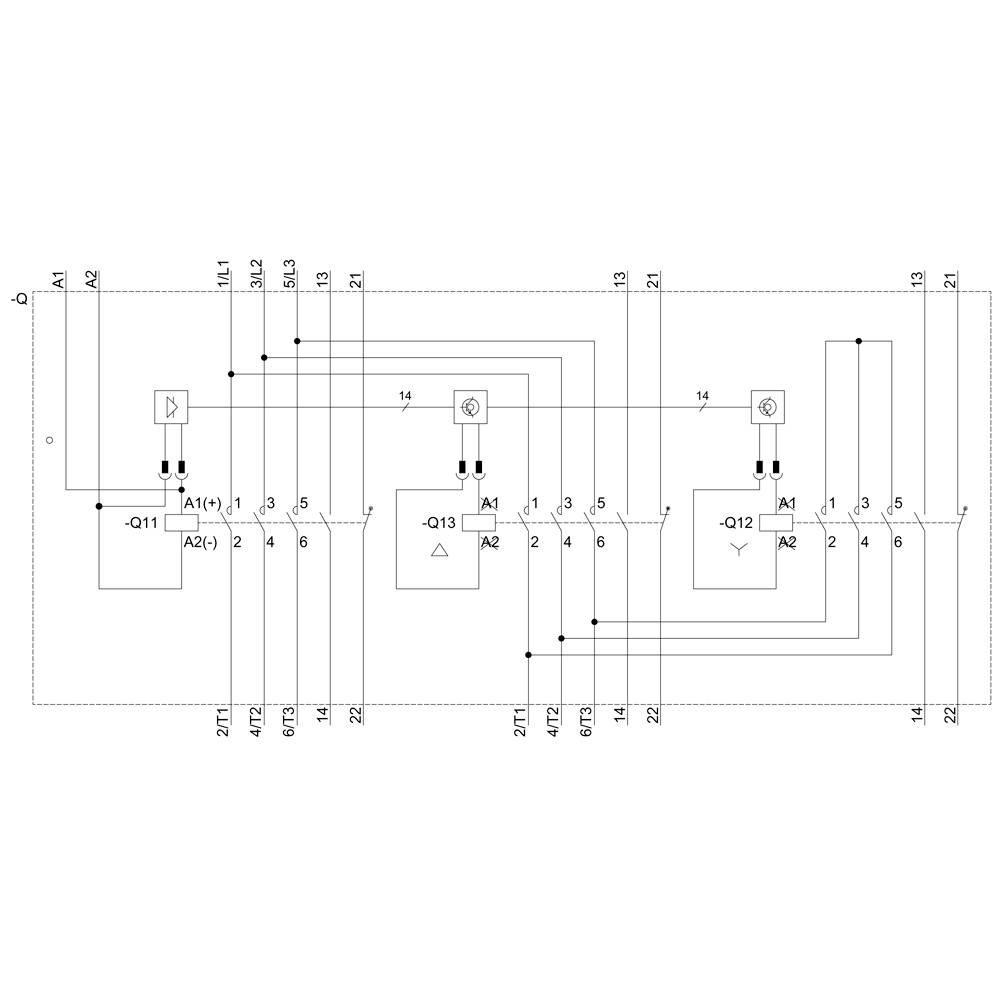

Schema elettrico di un sistema elettrico con componenti come interruttori, relè e connessioni. I componenti principali sono contrassegnati con Q11, Q12, Q13.

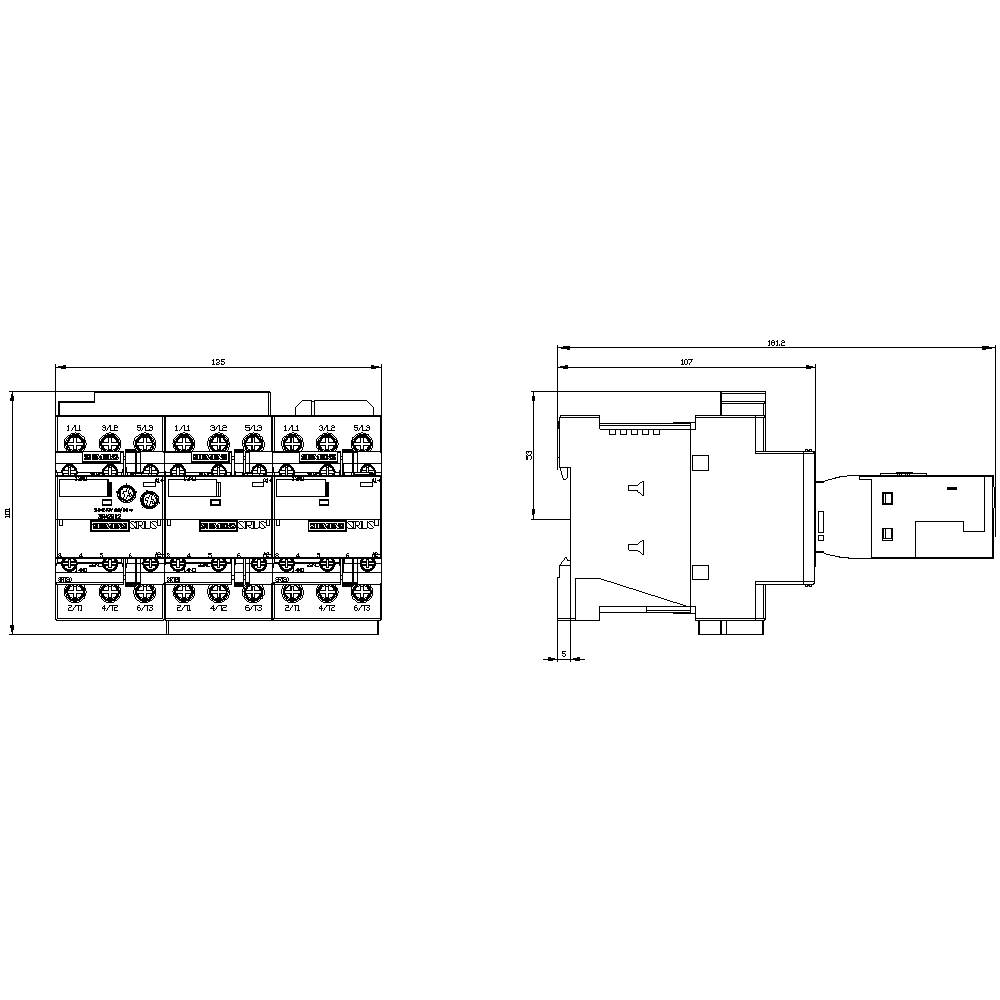

Disegno tecnico di uno schema elettrico con quote. A sinistra sono presenti diversi punti di connessione, a destra un involucro con attacchi.

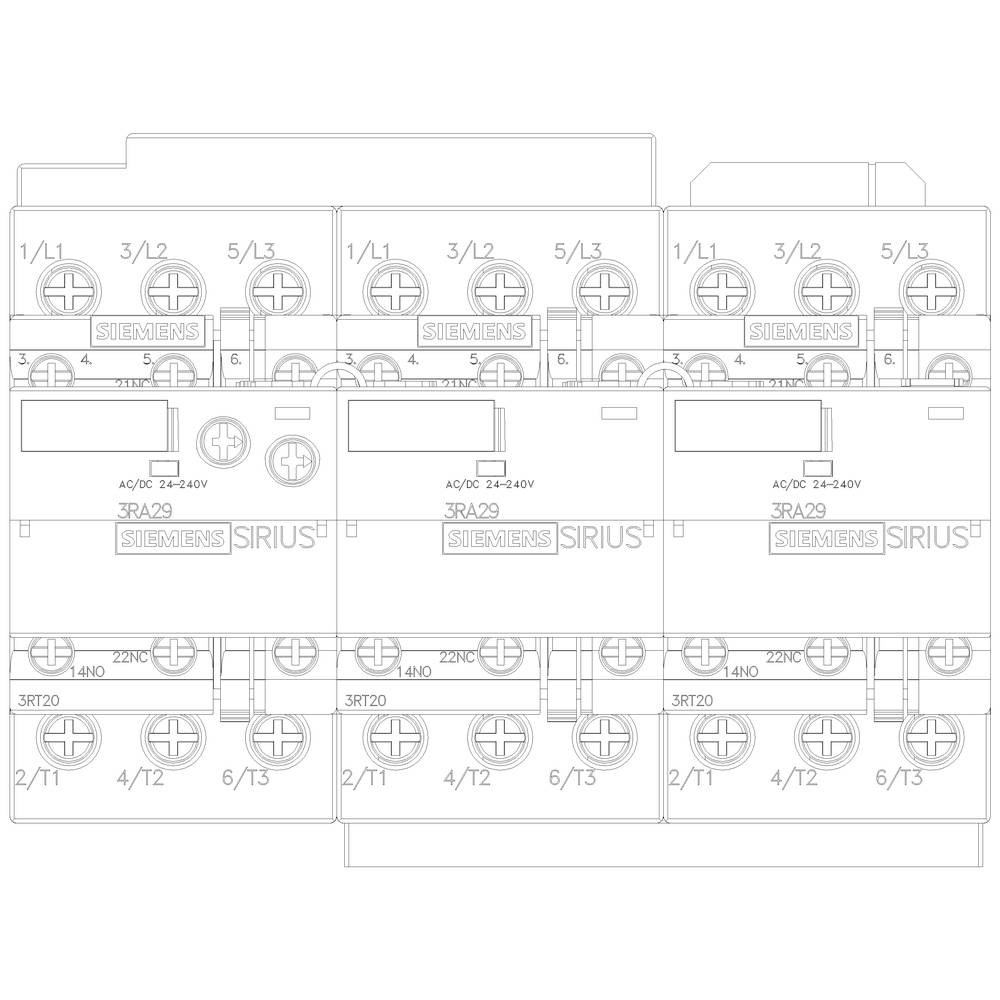

Disegno tecnico di contattori elettrici con indicazioni dei morsetti di connessione e dati del produttore.

1/6

Immagine simile

Tipo prodotto

Modulo combinato stella triangolo

Numero poli

3 poli

Tensione nom.

690 V/AC

Collegamento

A vite

Tipo

3RA2425-8XF32-1BB4

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (815,57 € / Pezzo)

815,57 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Tipo:
Sezione del conduttore a filo singolo o a più fili: 10 mm2
Sezione del conduttore a filo sottile: 10 mm2

Tipo prodotto: Modulo combinato stella triangolo

Tipo: 3RA2425-8XF32-1BB4

Dimensione: S0

Numero poli: 3 poli

Tipo contatto: 3 NA

Tensione nom.: 690 V/AC

Tipo di montaggio: Montaggio a scatto
Montaggio a vite

Collegamento: A vite

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 135 mm

Altezza: 101 mm

Profondità: 181 mm

Dim.: (L x A x P) 135 x 101 x 181 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: Star-delta contactor

: 15 kW

: 3

: 0

: 40 A

: 24-24 V

: IP20

: Screw connection

: DC

: Other

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1745692 Siemens 3RA2425-8XF32-1BB4 Modulo combinato stella triangolo 3 NA 690 V/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1745692 Siemens 3RA2425-8XF32-1BB4 Modulo combinato stella triangolo 3 NA 690 V/AC 1 pz.

Descrizione

Combinazione stella-delta AC-3, 15/18,5 kW/400 V, DC 24 V, 3 poli, taglia S0 collegamento a vite di bloccaggio elettrica e meccanica 3 S + 3 O integrato combinazione stella-delta SIRIUS 3RA24 per rimuovere in modo ottimale di avviamento di motori asincroni a corrente. La combinazione stella-delta 3RA24 è una rete e pre-assemblato in fabbrica combinazione di tre 3RT2, già cablati e meccanico ed elettrico. Inoltre, il modulo di funzione con il logica di comando integrato e l'ora sostituisce il cablaggio completo nel circuito di comando. Sono resistente agli agenti atmosferici, in tutto il mondo (p. Es., IEC e UL/CSA) e IE3/IE4 ready. Le combinazioni Stern-Dreick 3RA24 sono con azionamento AC e DC nelle dimensioni S00 S3. A vite in e federzuganschlusstechnik per montaggio su guida DIN o fissaggio a vite. Inoltre, sono modelli per la connessione a IO-Link o AS-Interface. Il kit di accessori dei contattori 3RT2 è continua per tutte le dimensioni e può essere utilizzato anche per le combinazioni. Le combinazioni stella-triangolo 3RA24 wireless la comprovata serie 3RA14. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Testo tradotto automaticamente a macchina.

Testo tradotto automaticamente.
