Acquista Siemens 3RH2122-1BB40 Contattore 24 V/DC 10 A 1 pz. da Conrad

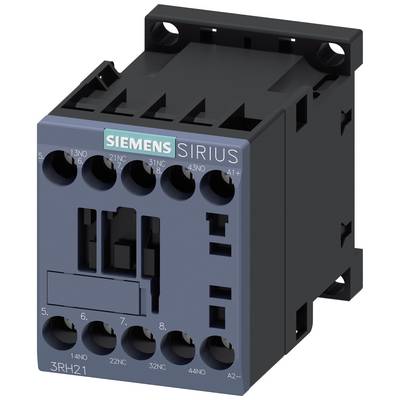

'Siemens SIRIUS 3RH21 contattore, presentato come componente elettrico con connessioni ed etichettature.'

Armadio elettrico in piedi con porta in vetro aperta, che mostra diversi componenti elettrici e cavi. Utilizzato per il controllo e la distribuzione dell'elettricità.

Diagramma mostra lo schema di cablaggio per contattore ausiliario e adattatore con diversi tipi di connessioni, tutti prodotti Siemens.

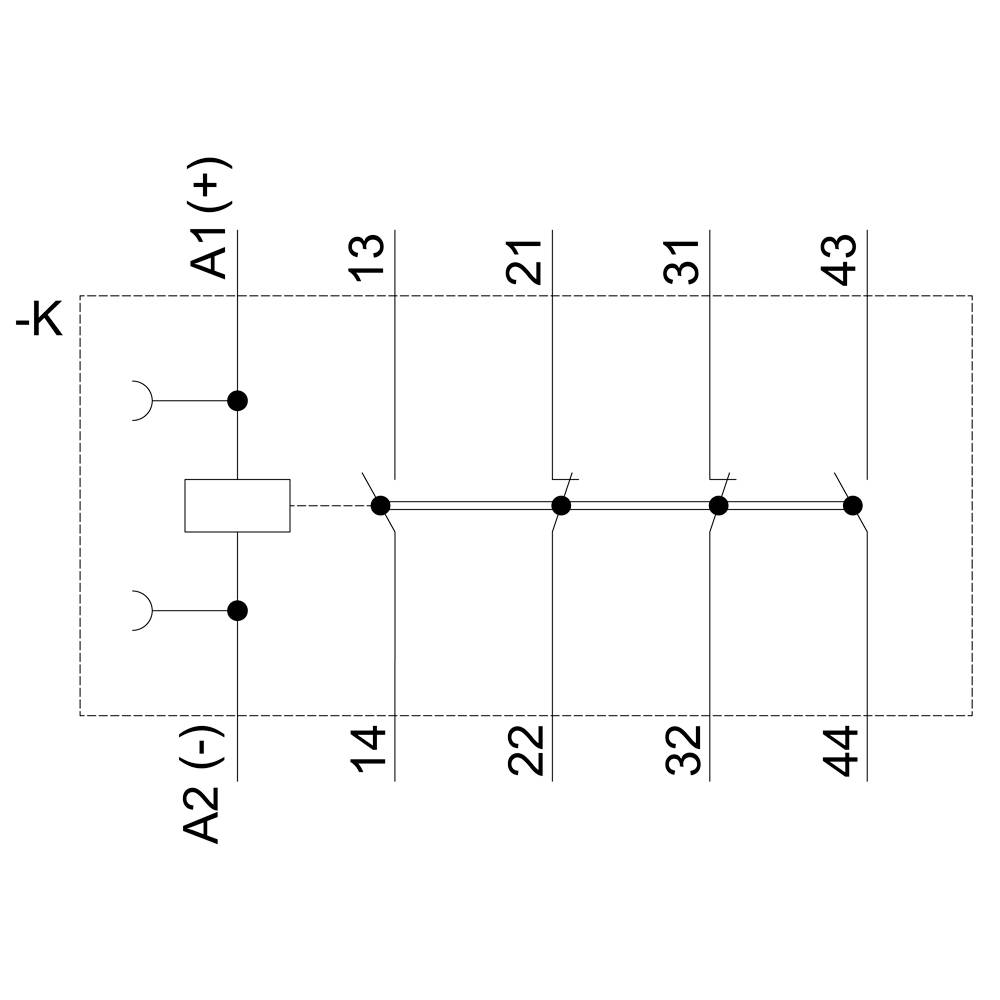

Schema elettrico di un relè con morsetti bobina A1 e A2, con più contatti normalmente aperti (13-14, 21-22, 31-32, 43-44).

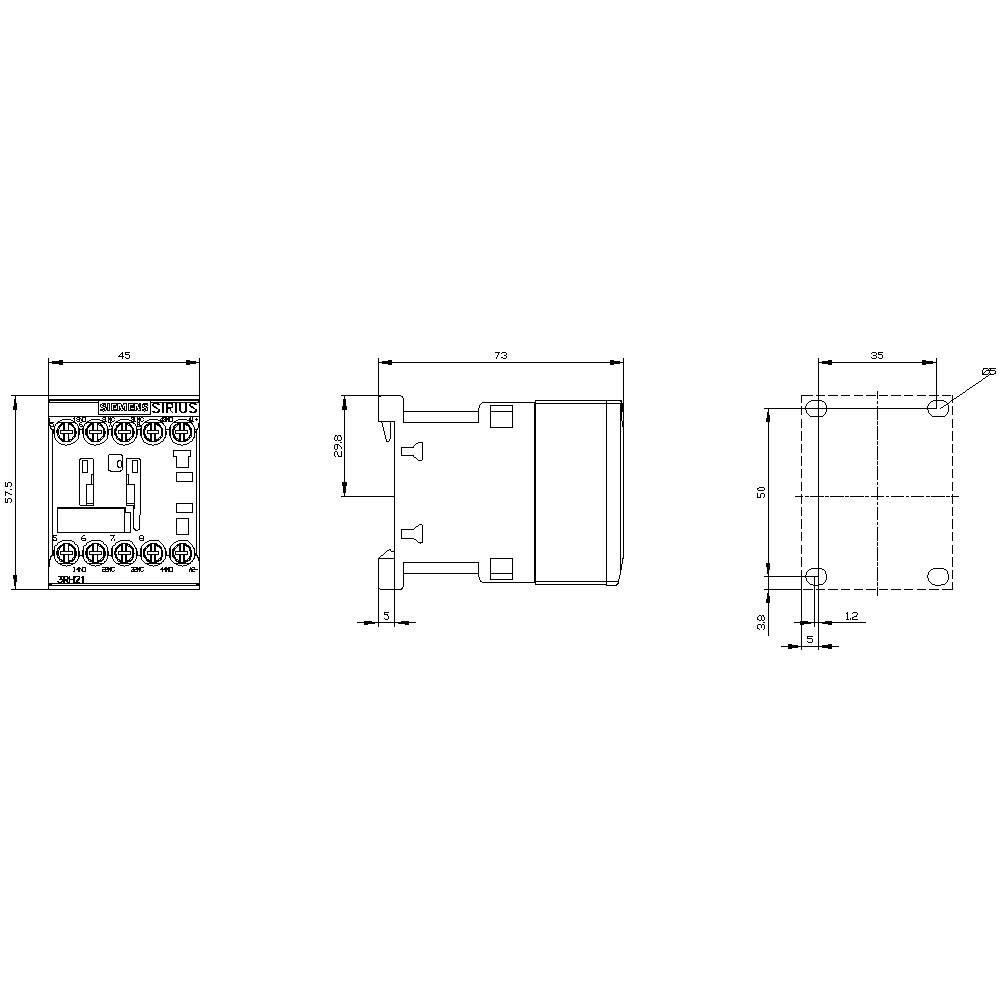

Diagramma di un disegno tecnico di un dispositivo elettronico con dimensioni: 45x73x35 mm. Mostra la vista frontale e laterale.

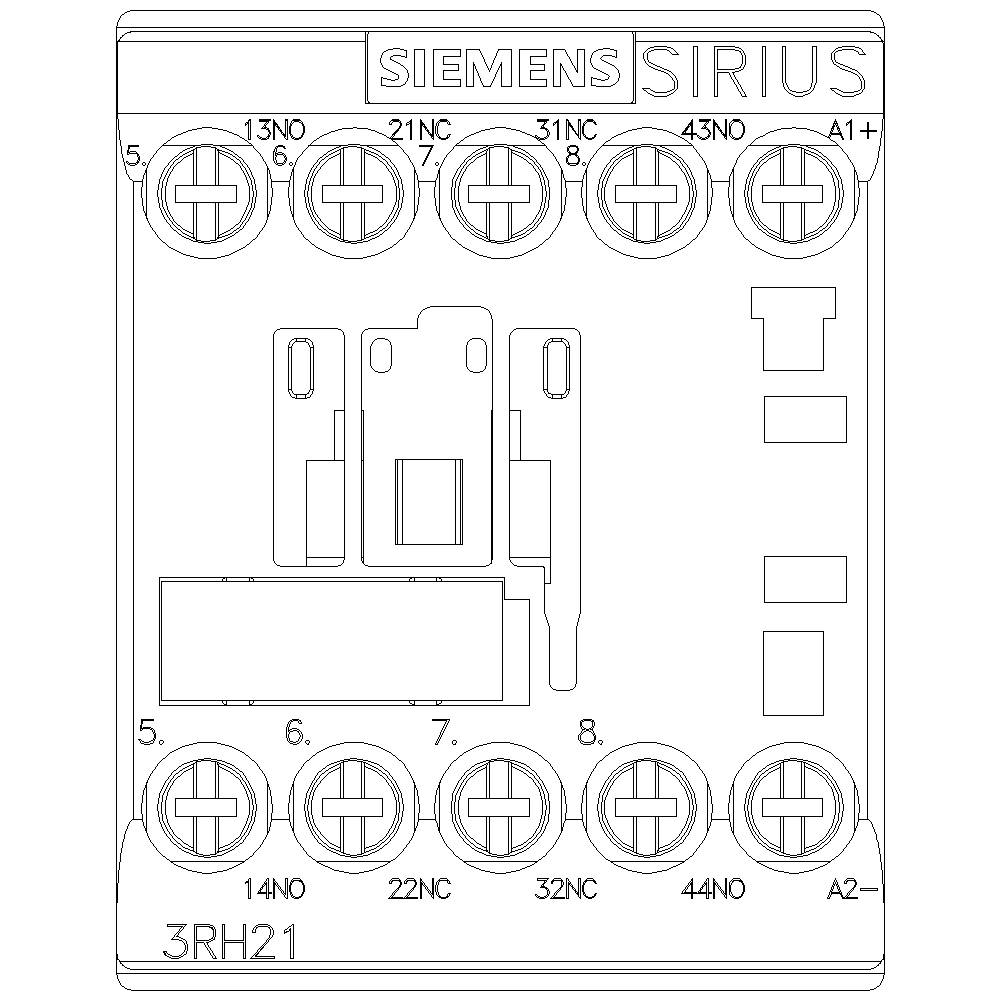

Un dispositivo di commutazione Siemens Sirius, modello 3RH21, mostra morsetti di connessione e contatti di commutazione, idoneo per applicazioni di controllo industriale.

1/6

Tipo prodotto

Contattore

Numero poli

4 poli

Tensione nom.

24 V/DC

Corrente di carico

10 A

Collegamento

Morsetto a vite

Scheda tecnica (PDF)

Consegna in 2 giorni

13 Pezzo(i)

Vendita e spedizione:

intos GmbH (IT) Termini e condizioni

spedizione gratuita a partire da 199,00 € valore dell'ordine con questo fornitore

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (22,00 € / Pezzo)

22,00 €

Prodotto proveniente da altro paese EU (IVA 0%)

12,90 €

Avete già l'offerta migliore per la vostra quantità.

La nostra offerta

Conrad Electronic

AGB & Rückgaberichtlinien

Consegna entro Mer. 2 Set.

44 Pezzo(i)

Spedizione

44,25 €

IVA escl.

Segnala un problema

Dati tecnici

Relè contattore, 2 S + 2 Ö, DC 24 V, grandezza S00, morsetto a vite Relè contattore SIRIUS 3RH2 per la commutazione dei segnali di comando nel circuito di comando. I contattori ausiliari SIRIUS 3RH2 hanno una denominazione di collegamento conforme alla norma e una tecnologia di collegamento affidabile e rapida. Grazie alla riproduzione in uscita è possibile commutare contemporaneamente più circuiti ausiliari. Tutti i contatti sono disponibili con guida forzata per applicazioni di sicurezza anche come varianti SUVA. I contattori ausiliari sono resistenti al clima, hanno un'elevata affidabilità dei contatti e sono adatti per l'uso in tutto il mondo grazie alle rispettive approvazioni (ad es. IEC e UL/CSA). Sono disponibili con azionamento AC o DC e sono disponibili con tecnica di trazione a vite o a molla. La versione di base dei contattori ausiliari è a 4 poli e può essere ampliata fino a 8 poli tramite blocchi di interruttori ausiliari a scatto. L'ampio accessorio dei contattori 3RT2 per le dimensioni da S00 a S3 può essere utilizzato anche per i contattori ausiliari 3RH2. I contattori ausiliari 3RH2 disattivano la collaudata serie 3RH1. Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.

Tipo prodotto: Contattore

Tipo: 3RH2122-1BB40

Dimensione: S00

Numero poli: 4 poli

Contatto ausiliario: 2 NA
2 NC

Tensione nom.: 24 V/DC

Corrente di carico: 10 A

Tipo di montaggio: Guida DIN

Collegamento: Morsetto a vite

Durata meccanica: 3.0E7

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 45 mm

Altezza: 57.5 mm

Profondità: 73 mm

Dim.: (L x A x P) 45 x 57.5 x 73 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 2

: 2

: 3 A

: 24-24 V

: FALSE

: Screw connection

: DC

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1431043 Siemens 3RH2122-1BB40 Contattore 24 V/DC 10 A 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1431043 Siemens 3RH2122-1BB40 Contattore 24 V/DC 10 A 1 pz.

Descrizione

Contactor relay, 2 NO + 2 NC, 24 V DC, Size S00, screw terminal Auxiliary contactor SIRIUS 3RH2 for switching the control signals in the control circuit.
The SIRIUS 3RH2 contactor relays have standard-compliant terminal designations and a reliable and time-saving connection technology. Thanks to the multiplication of outputs, simultaneous switching of several auxiliary circuits is possible. All contacts are available with positively driven operation for safety applications as well as SUVA versions. The contactor relays are climate-resistant, have a high contact reliability and are suitable for use worldwide thanks to the corresponding approvals (e.g. IEC and UL/CSA).
They are available with AC or DC operation and with screw or spring-loaded terminals. The basic version of the contactor relays is a 4-pole design which can be extended up to 8 poles by means of snap-on auxiliary switches.
The extensive range of accessories for the 3RT2 contactors in sizes S00 to S3 can also be used for the 3RH2 contactor relays.
The 3RH2 contactor relays replace the well-proven 3RH1 series.
Simple, efficient and always up to date - SIRIUS modular system.

Testo tradotto automaticamente
