Acquista Siemens 3RH2911-1FA22 Modulo contatti ausiliari 10 A 1 pz. da Conrad

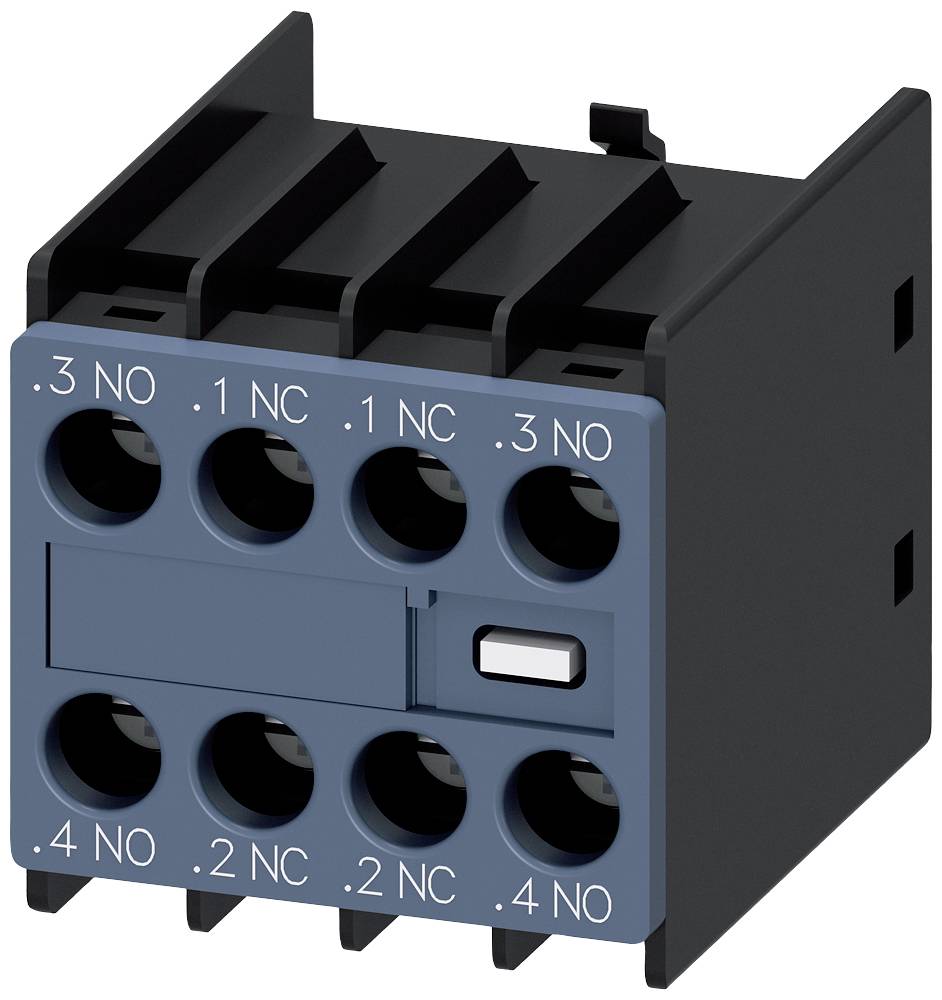

Componente relè elettrico con più terminali, contrassegnata con '.3 NO', '.1 NC', '.4 NO'. Utilizzato per commutazioni elettriche.

Immagine simile

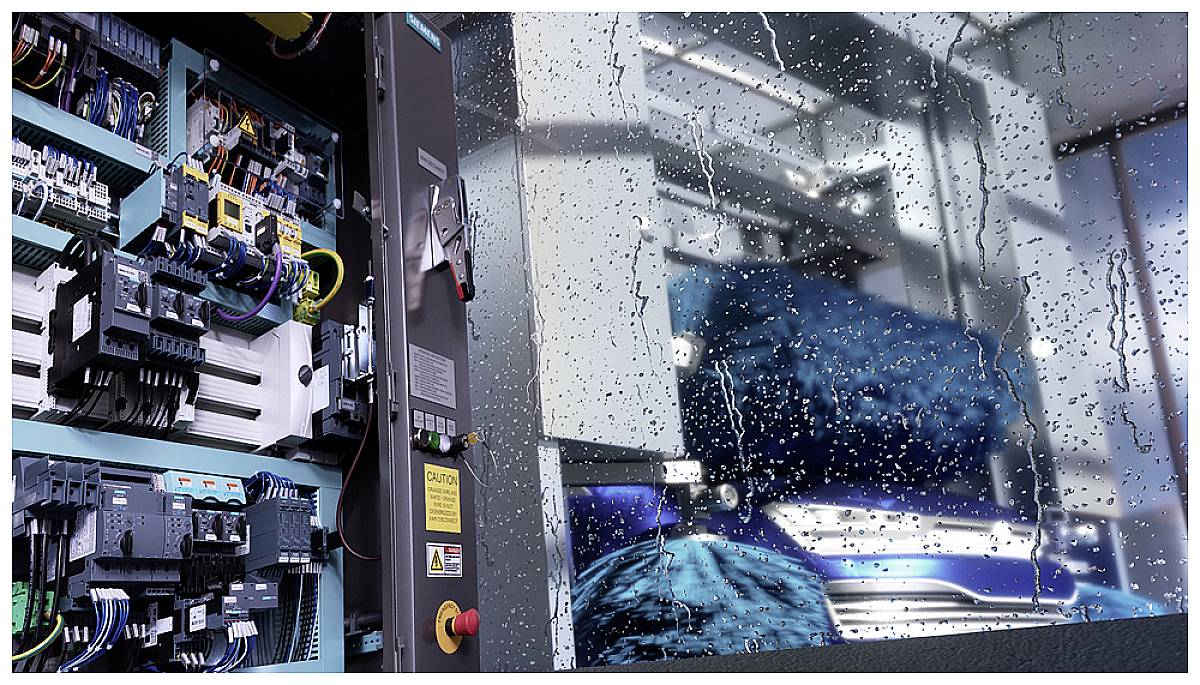

Controllo industriale di macchine sotto la pioggia. A sinistra si vede il pannello del quadro elettrico aperto con cavi e interruttori; a destra gocce di pioggia sul vetro.

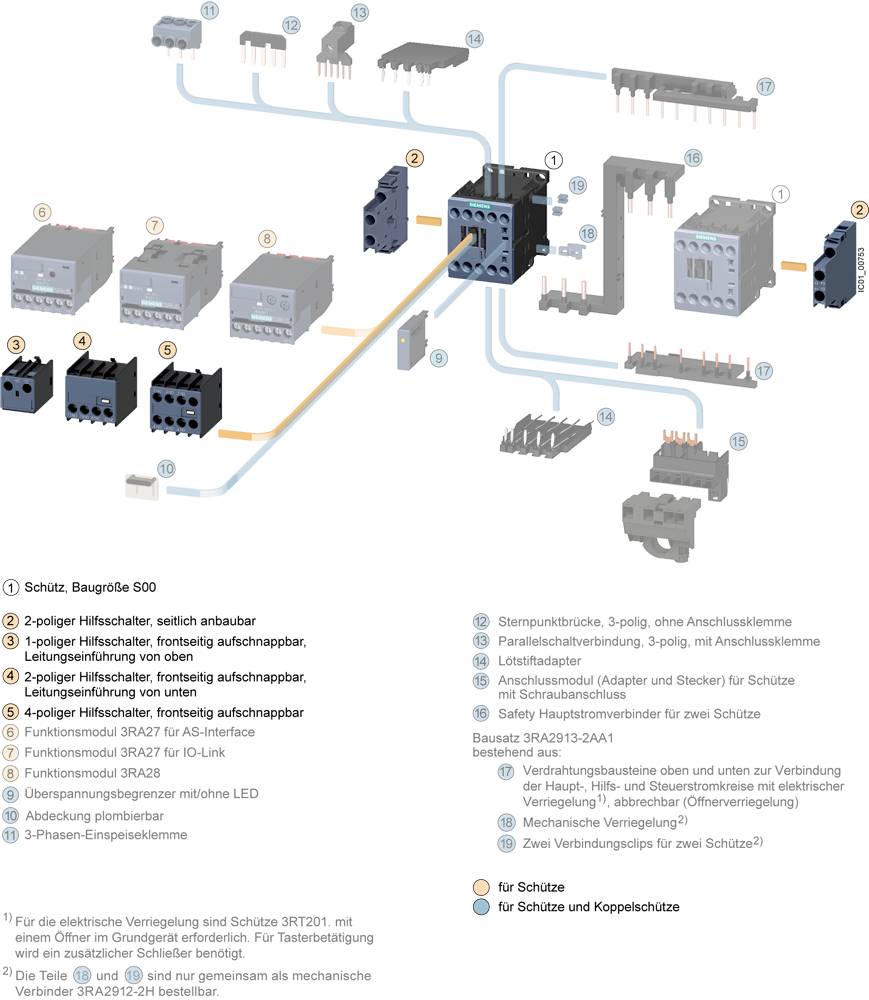

Il diagramma mostra Schütz taglia 500 con accessori. Parti numerate: contatti ausiliari, blocco, moduli funzionali. Spiegazioni per ogni componente.

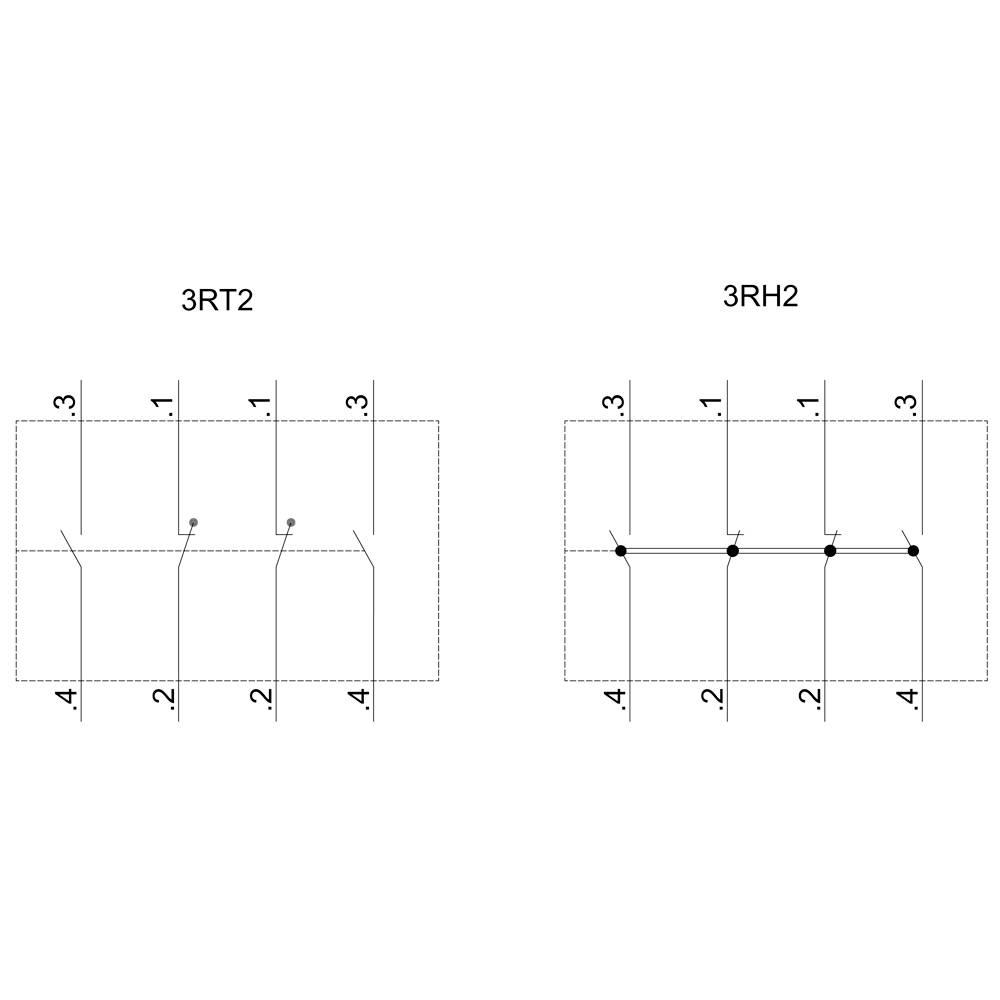

Schema elettrico con due colonne: '3RT2' a sinistra mostra quattro linee orizzontali numerate da 1 a 4; '3RH2' a destra presenta linee simili.

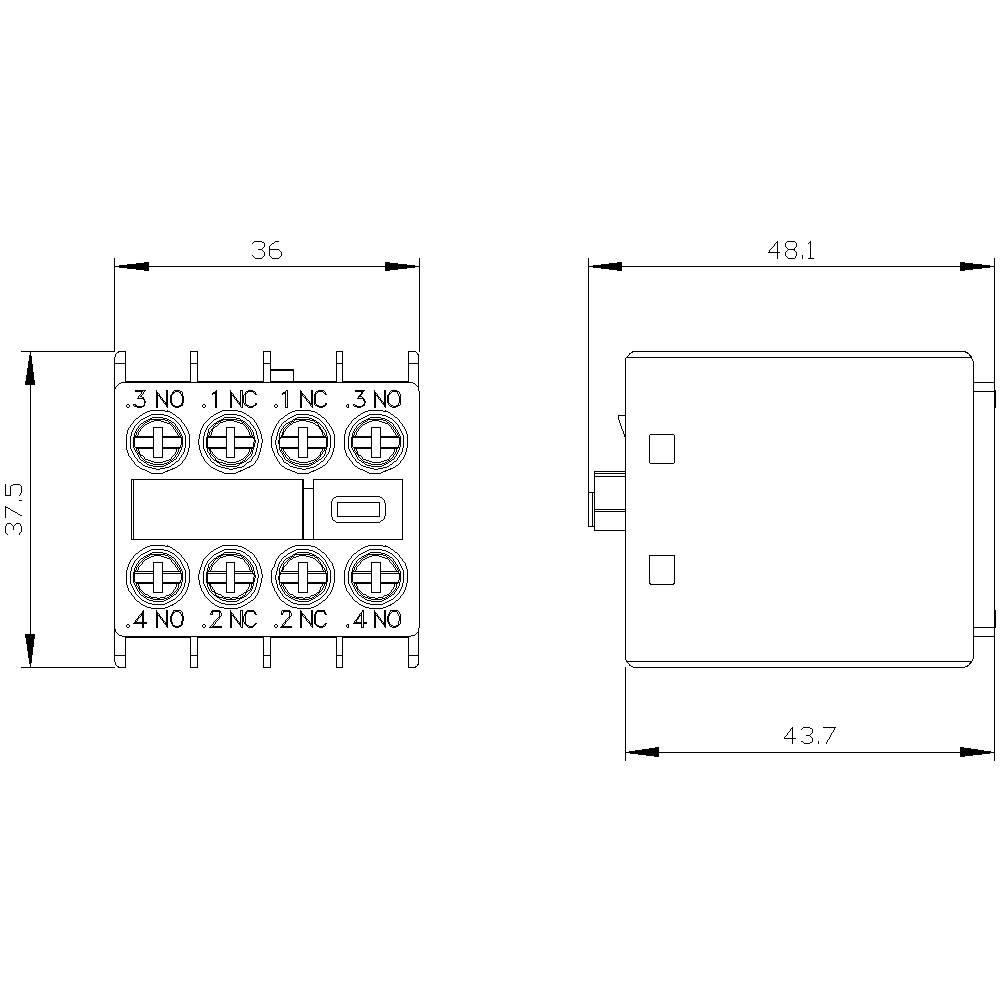

Disegno tecnico di un relè elettrico con dimensioni: larghezza 36 mm, altezza 37,5 mm, profondità 48,1 mm. Vista dall'alto e vista laterale.

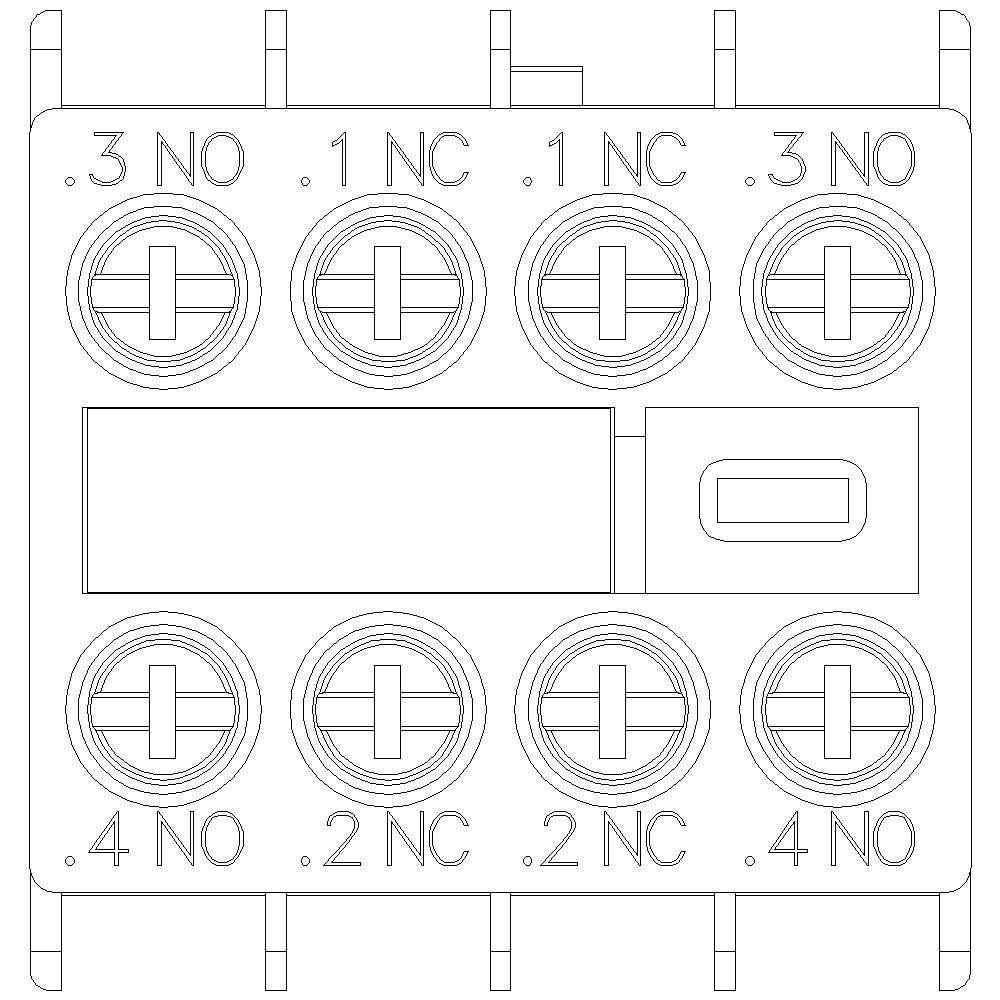

'Schema di un interruttore elettrico con otto terminali, contrassegnati con .3 NO, .1 NC, .1 NC, .3 NO in alto e .4 NO, .2 NC, .2 NC, .4 NO in basso.'

1/6

Immagine simile

Tipo prodotto

Modulo contatti ausiliari

Numero poli

4 poli

Corrente di carico

10 A

Collegamento

Morsetto a vite

Tipo

3RH2911-1FA22

Scheda tecnica (PDF)

Consegna in 2 giorni

50 Pezzo(i)

Vendita e spedizione:

automation-base.com (IT) Termini e condizioni

Numero

Pezzo(i)

Totale

10,20 €

Prodotto proveniente da altro paese EU (IVA 0%)

19,90 €

Avete già l'offerta migliore per la vostra quantità.

La nostra offerta

Conrad Electronic

CGV & Politica dei resi

Consegna entro Ven. 18 Set.

47 Pezzo(i)

Spedizione

21,30 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Blocco interruttori ausiliari 3RH2911).

Aux.switch block,front,2NO+2NC, curr.path 1NO, 1NC, 1NC, 1NO, f. cont. relays a. motor cont., sz s00 and s0, screw terminal .3 / .4,.1 / .2,.1 / .2,.3 / .4

Dati tecnici

Blocco interruttore ausiliario, frontale, 2 S + 2 O, corrente bahn 1 S, 1 o, 1 o, 1 S, per circuiti ausiliari e di contattori motore, 3RT2 collegamento a vite, .3 celle / .4, .1 / .2, .1 / .2, .3 celle / la .4 interruttore ausiliario SIRIUS 3RH29 per l'ampliamento della guida contatti nel circuito di comando. L'interruttore ausiliario frontale 3RH29 è possibile senza utensili dimensioni indipendentemente sull'contattori 3RT2 e contattori ausiliari 3RH2. I blocchi di interruttori ausiliari 3RH19/3RH29 sono disponibili come sul lato frontale o laterale anbaubare versioni, con un massimo di quattro non ritardati o di commutazione fino a un massimo di due dispositivi di chiusura e apertura di commutazione anticipato. L'interruttore ausiliario come elementi di contatto ausiliario guidati in 3RH o anche come i contatti a specchio in termini di potenza 3RT sia in esecuzione. Sono temprate, con collegamento a vite e collegamento a molla. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Tipo prodotto: Modulo contatti ausiliari

Tipo: 3RH2911-1FA22

Numero poli: 4 poli

Contatto ausiliario: 2 NA
2 NC

Tensione di commutazione max: 600 V/DC
690 V/AC

Corrente di carico: 10 A

Tipo di montaggio: Pannello frontale

Collegamento: Morsetto a vite

Durata elettrica: 200000

Durata meccanica: 1.0E7

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 36 mm

Altezza: 37.5 mm

Profondità: 43.7 mm

Dim.: (L x A x P) 36 x 37.5 x 43.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Peso: 0.05

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 2

: 0

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1431088 Siemens 3RH2911-1FA22 Modulo contatti ausiliari 10 A 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1431088 Siemens 3RH2911-1FA22 Modulo contatti ausiliari 10 A 1 pz.

Descrizione

Auxiliary switch on the front, 2 NO + 2 NC Current path 1 NO, 1 NC, 1 NC, 1 NO for 3RH and 3RT screw terminal .3/.4, .1/.2, .1/.2, .3/.4 auxiliary switch SIRIUS 3RH29 for the expansion of auxiliary contacts in the control circuit.
The front-mounted 3RH29 auxiliary switches can be installed on 3RT2 contactors and 3RH2 contactor relays without the need for tools, regardless of size.
The 3RH19/3RH29 auxiliary switches are available as versions for front or lateral mounting, with up to four instantaneous contacts or up to two leading NO and NC contacts. The auxiliary switches can be designed as positively driven contacts in 3RH contactor relays or also as mirror contacts in the case of 3RT power contactors. All of them are available with screw terminal and spring-type terminal.
Simple, efficient and always up to date - SIRIUS modular system.

Testo tradotto automaticamente
