Acquista Siemens 3RH2911-1HA12 Interruttore ausiliario Commutazione immediata Adatto per marchio (relè): Siemens 1 pz. da Conrad

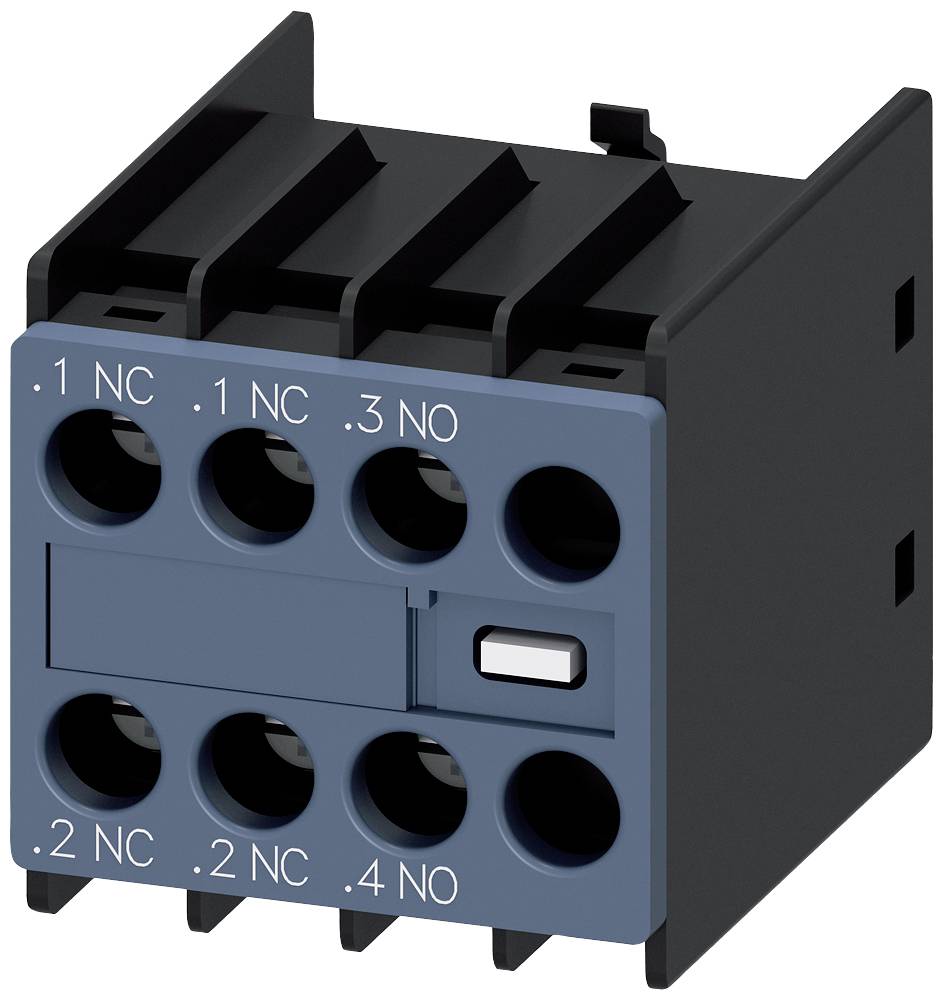

Un connettore elettrico con cinque connessioni blu e descrizioni argentate '1 NC' e '2 NC' sul lato frontale.

Immagine simile

Un armadio elettrico aperto mostra componenti tecniche, mentre l'acqua piovana scivola sul vetro di un edificio dall'architettura moderna.

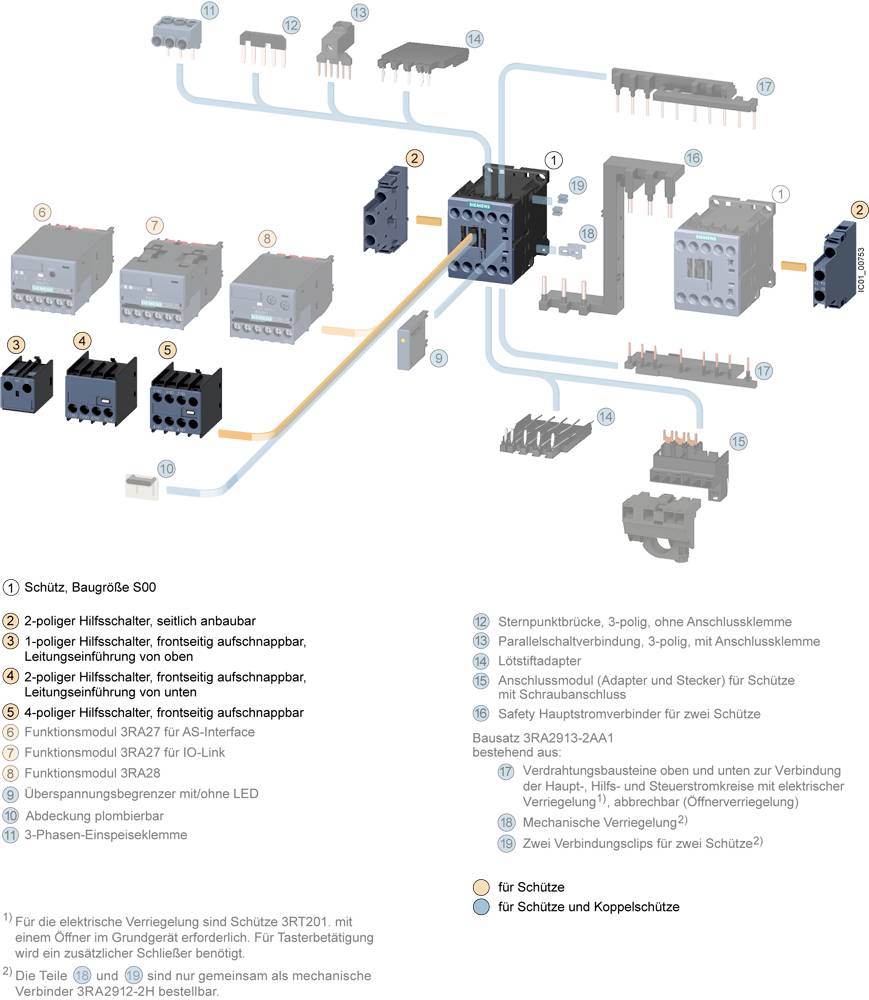

Il diagramma mostra un contattore di taglia 500 con dettagli sui contatti ausiliari. Componenti numerate e connessioni per contattori e relè di accoppiamento spiegati.

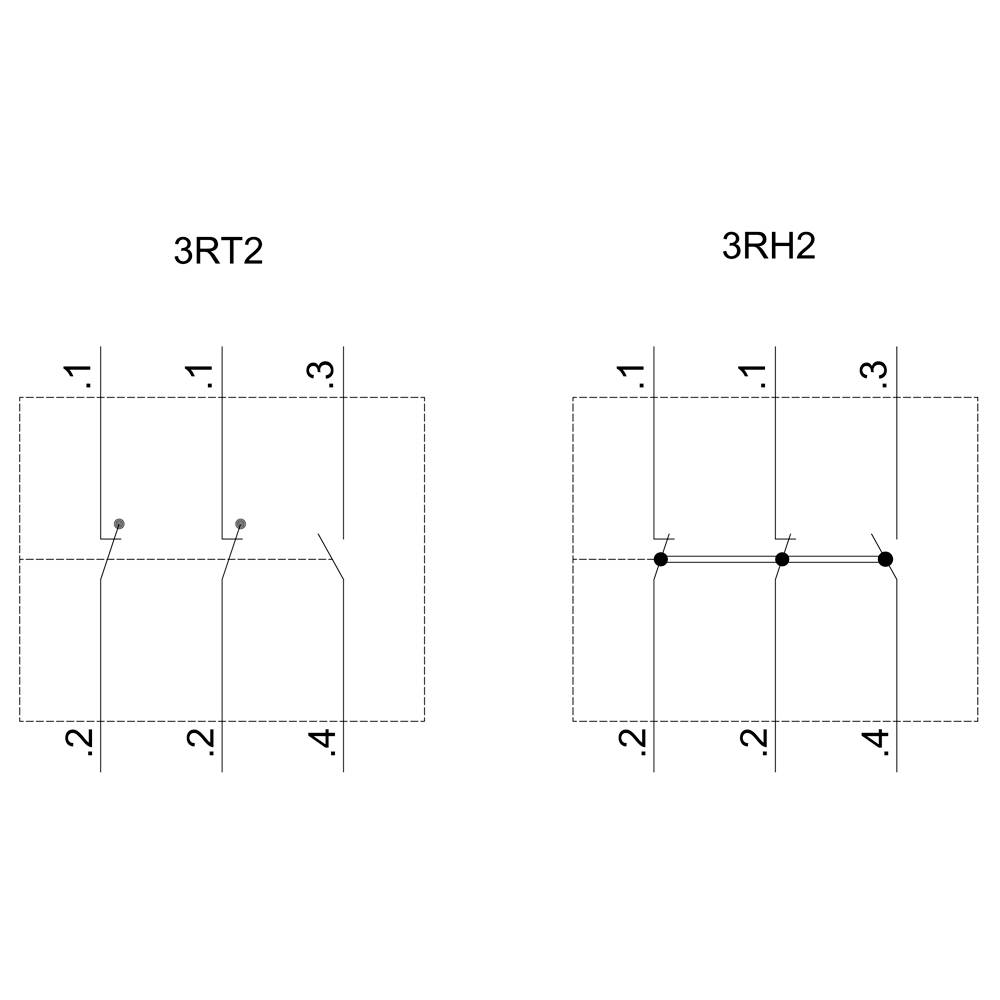

Lo schema mostra due contatti: a sinistra '3RT2' con connessioni su 1, 2, 3; a destra '3RH2' con connessioni su 1, 2, 3, 4.

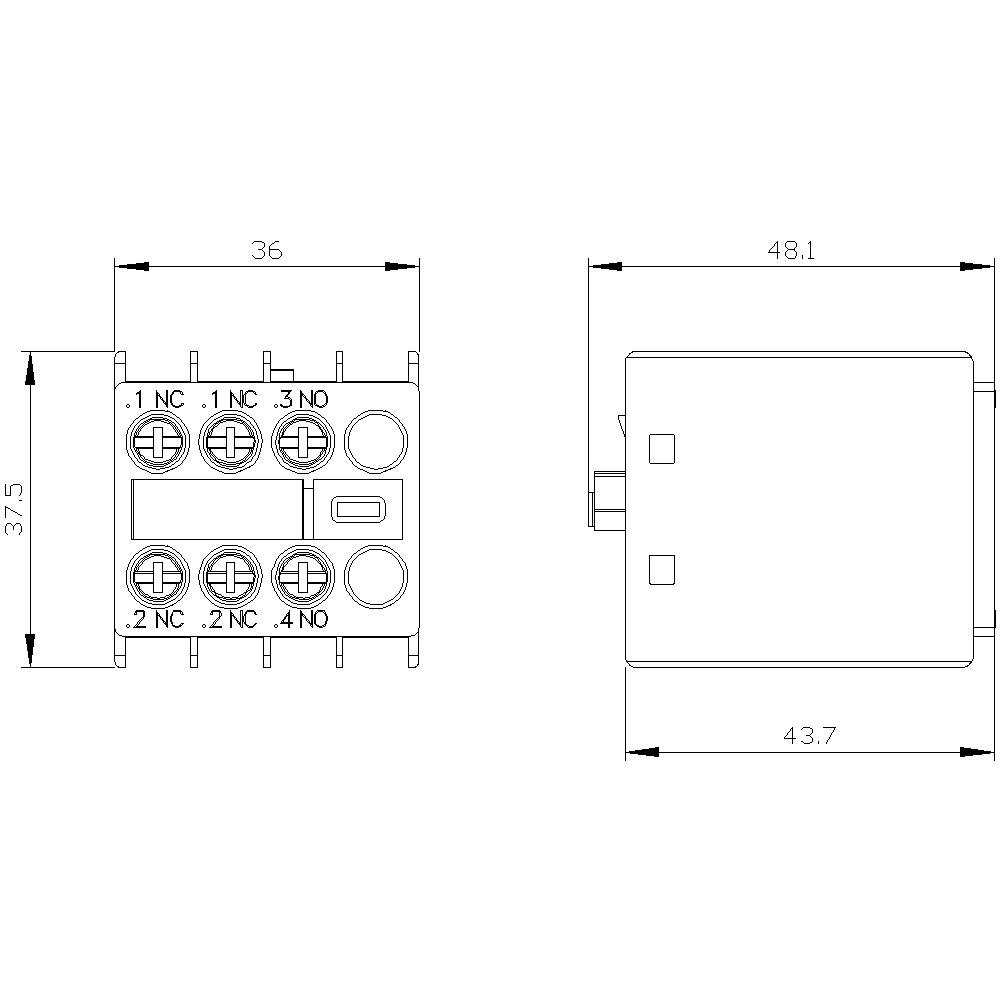

Schema elettrico di un relè con dimensioni: larghezza 36 mm, profondità 37,5 mm, altezza 48,1 mm. Mostra i morsetti di connessione e la disposizione dei contatti.

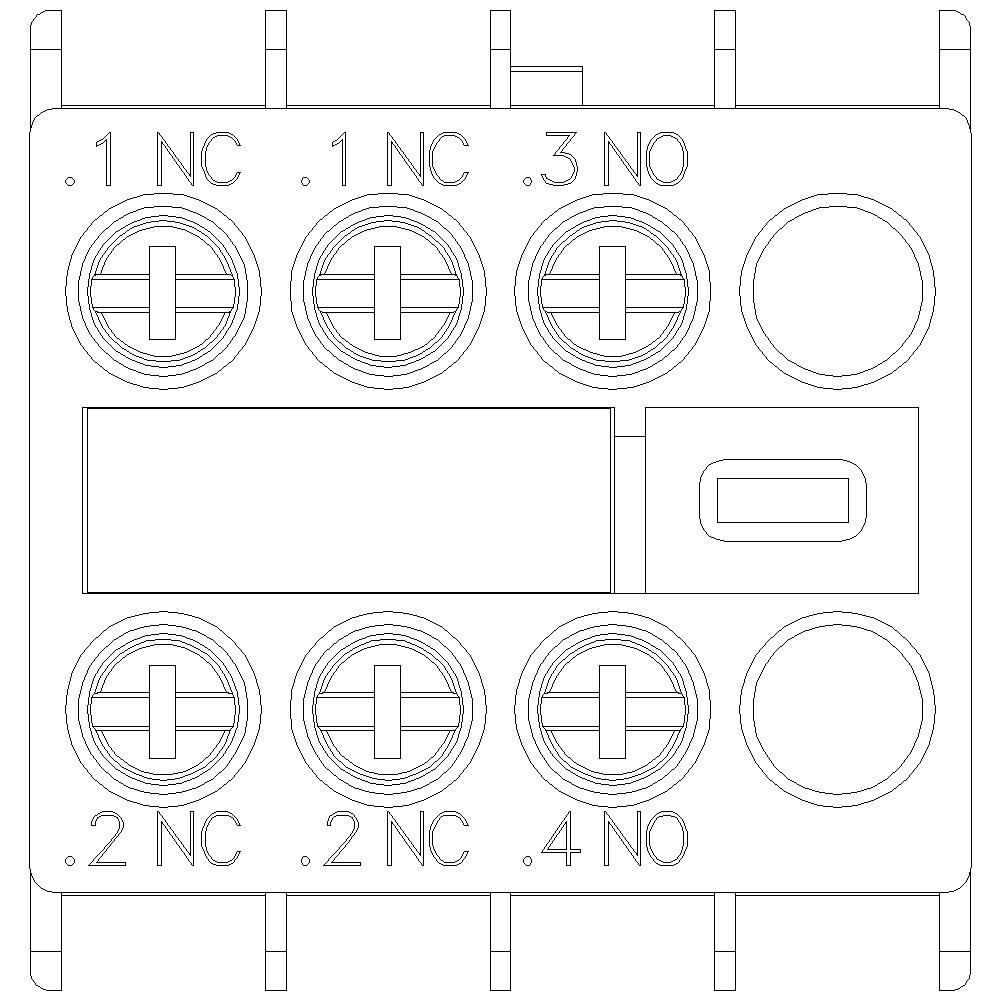

Schema di collegamento di un componente con etichette dei morsetti '.1 NC', '.2 NC', '.3 NO', '.4 NO'. Mostra la configurazione di connessione elettrica.

1/6

Immagine simile

Tipo prodotto

Interruttore ausiliario

Collegamento

A vite

Tipo

3RH2911-1HA12

Dimensione

S00

Tipo di commutazione

Commutazione immediata

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

16 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (29,50 € / Pezzo)

29,50 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello del prodotto: A scatto frontaleFunzione prodotto / guida forzata: SìFunzione prodotto / guida forzata, nota: Con 3RH2Funzione prodotto / contatto specchio: SìFunzione prodotto / contatto specchio, nota: Con 3RT2Campo di applicazione: Per l'ampliamento dei contatti ausiliari nel circuito di controlloIdoneità all'uso: Contattore ausiliario e di potenzaResistenza alla tensione impulsiva: 6 kVTipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 16), 2x (18... 14)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a un filo o a più fili: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)

Tipo prodotto: Interruttore ausiliario

Tipo: 3RH2911-1HA12

Dimensione: S00
S0
S2
S3

Tipo di commutazione: Commutazione immediata

Contatto ausiliario: 1 NA
2 NC

Adatto per: Siemens

Adatto per serie: Siemens Serie Sirius

Tipo di montaggio: Montaggio a scatto

Collegamento: A vite

Durata elettrica: 200000

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 36 mm

Altezza: 37.5 mm

Profondità: 43.7 mm

Dim.: (L x A x P) 36 x 37.5 x 43.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862274 Siemens 3RH2911-1HA12 Interruttore ausiliario Commutazione immediata Adatto per marchio (relè): Siemens 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862274 Siemens 3RH2911-1HA12 Interruttore ausiliario Commutazione immediata Adatto per marchio (relè): Siemens 1 pz.

Descrizione

Interruttore ausiliario sul lato anteriore, 1 S + 2 V Strombahn 1 V, 1 V, 1 S per 3RH2 e 3RT2 collegamento a vite .1/.2, .1/.2, .3/.4 interruttore ausiliario SIRIUS 3RH29 per l'estensione dei contatti ausiliari nel circuito di controllo.Gli interruttori ausiliari anteriori 3RH29 possono essere montati sui contattori 3RT2 e sui contattori ausiliari 3RH2 senza utensili.Gli interruttori ausiliari 3RH19/3RH29 sono disponibili come varianti frontali o laterali, con fino a quattro interruttori senza ritardo o fino a due contatti di chiusura e apertura a commutazione preliminare. Gli interruttori ausiliari possono essere utilizzati come elementi di contatto a guida forzata nei contattori ausiliari 3RH o anche come contatti a specchio nei contattori di potenza 3RT. Sono disponibili in modo costante con collegamento a vite e collegamento a molla.Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.
