Acquista Siemens 3RH2911-1HA21 Interruttore ausiliario innestabile Adatto per marchio (relè): Siemens 1 pz. da Conrad

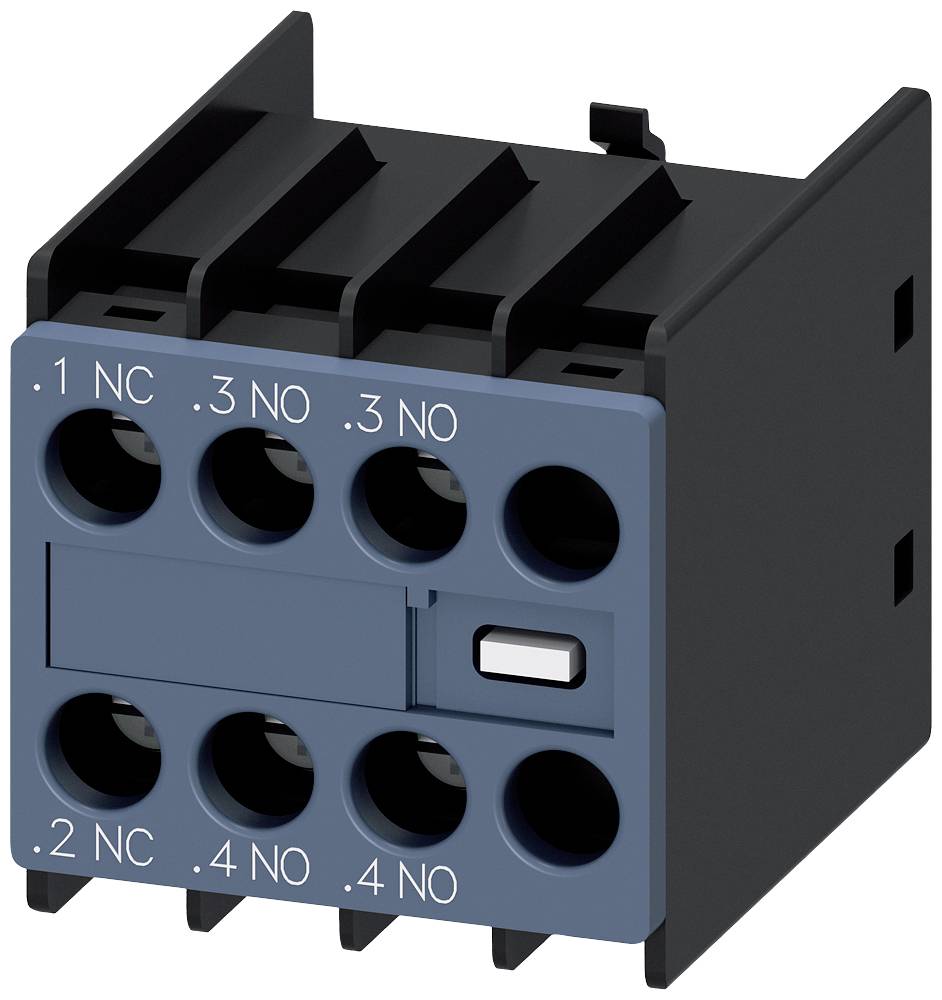

'Modulo blocco relè elettrico con più morsetti, contrassegnati con "NC" e "NO" per diversi stati di commutazione.'

Immagine simile

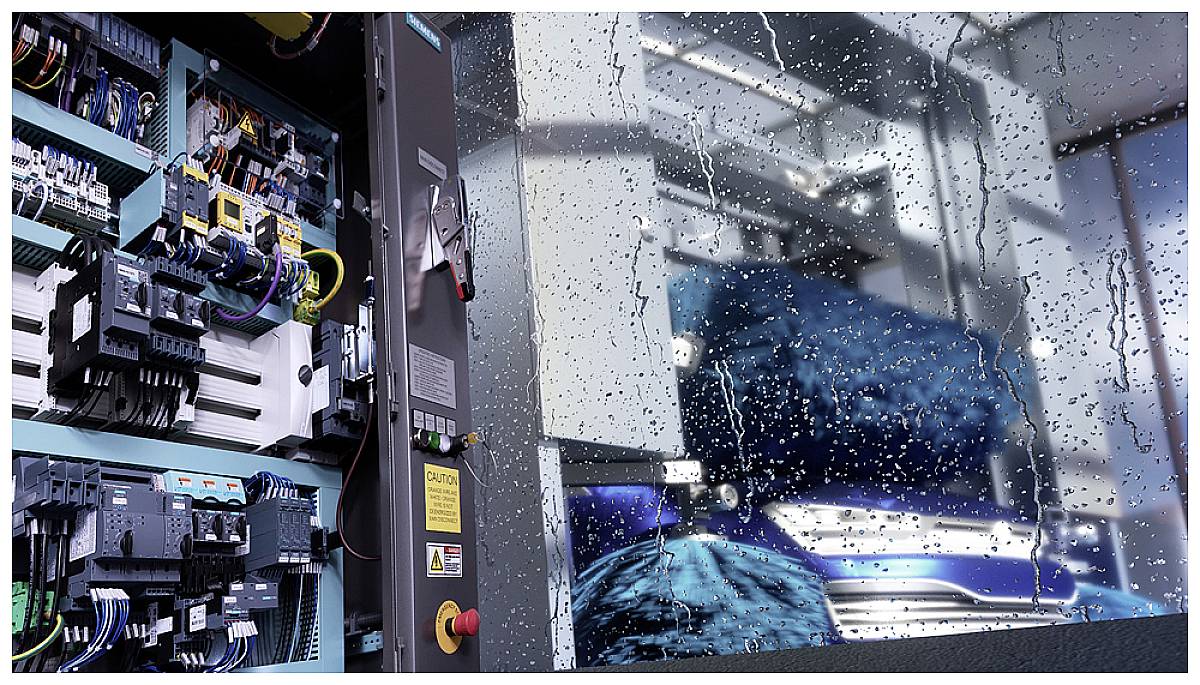

Stabilimento industriale: In primo piano un quadro elettrico aperto con cablaggio e dispositivi di controllo, a destra una facciata finestrata bagnata dalla pioggia.

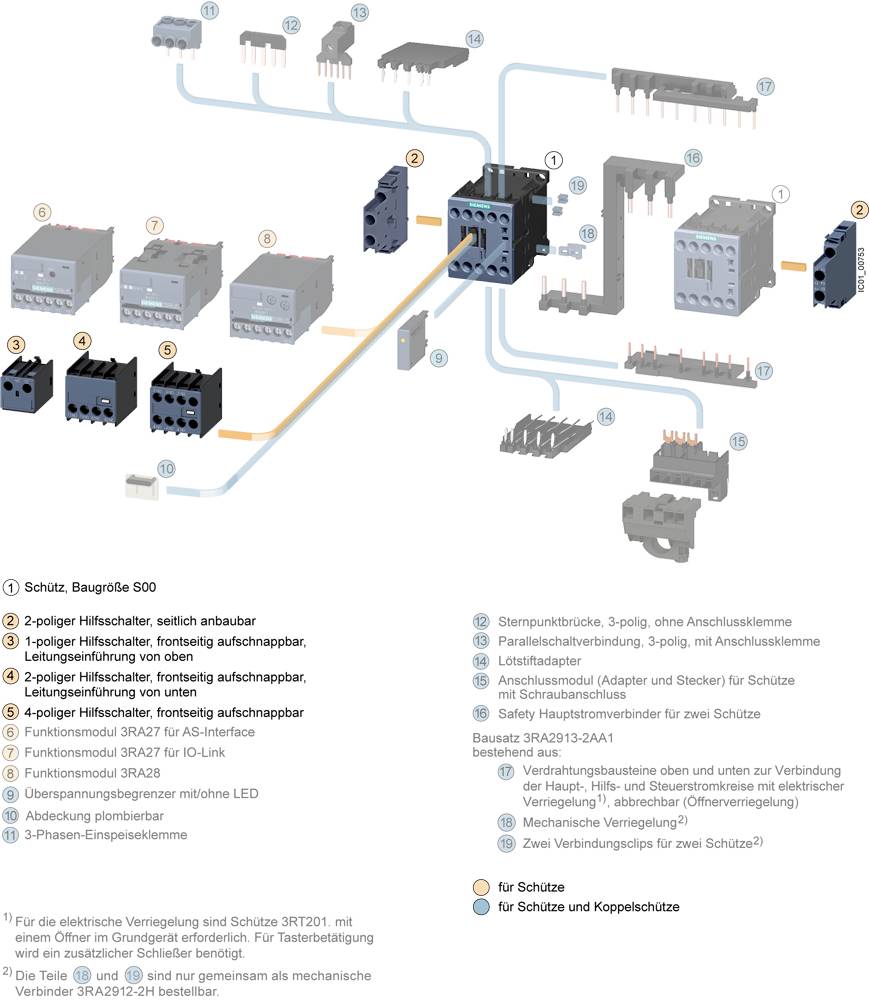

Sistema di protezione con componenti di protezione, interruttori ausiliari e elementi di connessione. Le parti numerate mostrano opzioni di assemblaggio e descrizioni funzionali.

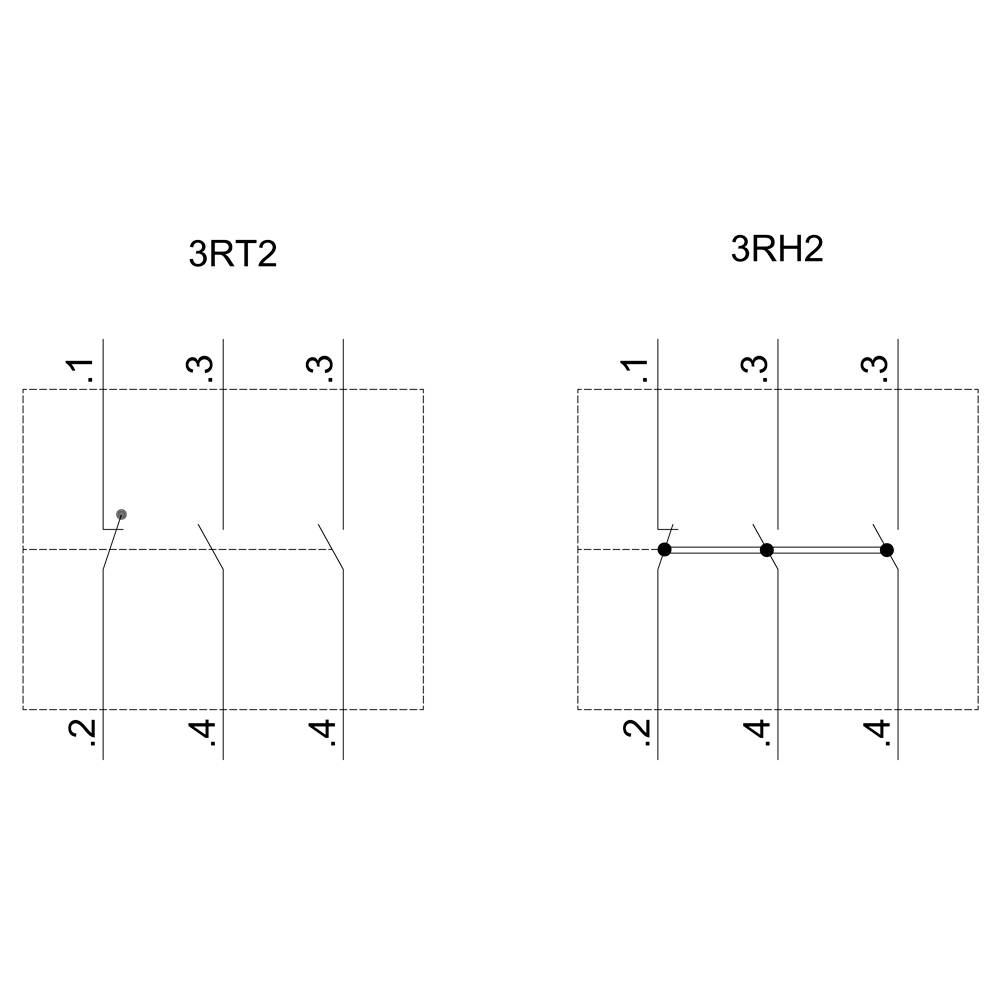

'3RT2' e '3RH2' mostrano schemi elettrici dei circuiti. A sinistra: interruttore con tre posizioni. A destra: collegamento in parallelo con connessioni tra 2-4 e 3-3.

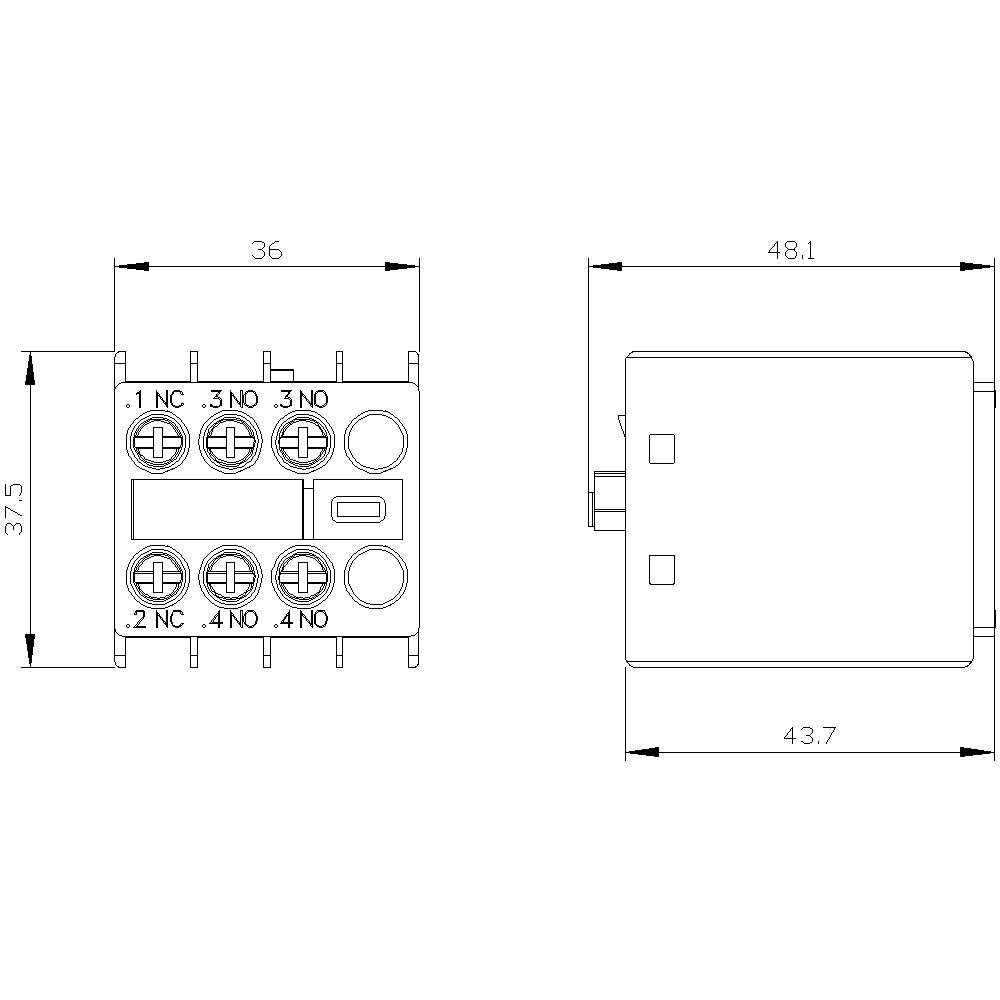

Disegno tecnico di un relè elettrico con dimensioni: larghezza 36 mm, profondità 43,7 mm, altezza 48,1 mm. Mostra i contatti: 1 NC, 2 NC, 3 NO.

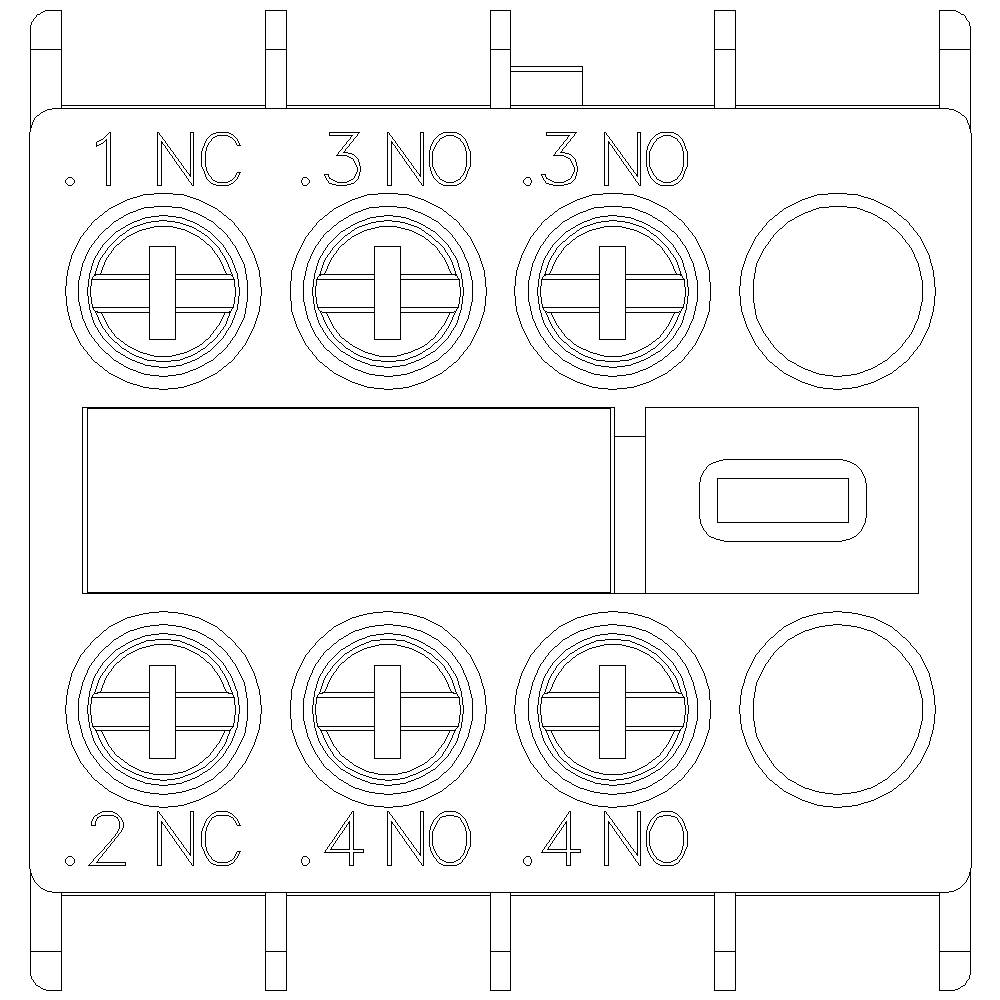

Diagramma di una scatola di connessione elettrica con quattro morsetti, contrassegnati come .1 NC, .2 NC, .3 NO, .3 NO. Mostra l'assegnazione dei contatti di commutazione.

1/6

Immagine simile

Tipo prodotto

Interruttore ausiliario

Collegamento

A vite

Tipo

3RH2911-1HA21

Dimensione

S00

Contatto ausiliario

2 NA

1 NC

Scheda tecnica (PDF)

Consegna entro Mer. 30 Set.

17 Set(s)

Vendita e spedizione:

Automation24 IT Termini e condizioni

spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore

Numero

Set(s)

Totale

11,50 €

Prodotto proveniente da altro paese EU (IVA 0%)

7,37 €

Diritto di reso di 14 giorni incluso

Avete già l'offerta migliore per la vostra quantità.

La nostra offerta

Conrad Electronic

CGV & Politica dei resi

Consegna entro Gio. 1 Ott.

2 Set(s)

Spedizione

22,12 €

IVA escl.

Segnala un problema

Dati tecnici

Modello del prodotto: A scatto frontaleFunzione prodotto / guida forzata: SìFunzione prodotto / guida forzata, nota: Con 3RH2Funzione prodotto / contatto specchio: SìFunzione prodotto / contatto specchio, nota: Con 3RT2Campo di applicazione: Per l'ampliamento dei contatti ausiliari nel circuito di controlloIdoneità all'uso: Contattore ausiliario e di potenzaResistenza alla tensione impulsiva: 6 kVTipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 16), 2x (18... 14)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a un filo o a più fili: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)

Tipo prodotto: Interruttore ausiliario

Tipo: 3RH2911-1HA21

Dimensione: S00
S0
S2
S3

Contatto ausiliario: 2 NA
1 NC

Corrente continua (max.): 6 A

Adatto per: Siemens

Adatto per serie: Siemens Serie Sirius

Caratteristiche: innestabile

Tipo di montaggio: Montaggio a scatto

Collegamento: A vite

Durata elettrica: 200000

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 36 mm

Altezza: 37.5 mm

Profondità: 43.7 mm

Dim.: (L x A x P) 36 x 37.5 x 43.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862277 Siemens 3RH2911-1HA21 Interruttore ausiliario innestabile Adatto per marchio (relè): Siemens 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862277 Siemens 3RH2911-1HA21 Interruttore ausiliario innestabile Adatto per marchio (relè): Siemens 1 pz.

Descrizione

Interruttore ausiliario sul lato anteriore, 2 S + 1 V Strombahn 1 V, 1 S, 1 S per 3RH2 e 3RT2 collegamento a vite .1/.2, .3/.4, .3/.4 interruttore ausiliario SIRIUS 3RH29 per l'estensione dei contatti ausiliari nel circuito di controllo.Gli interruttori ausiliari anteriori 3RH29 possono essere montati sui contattori 3RT2 e sui contattori ausiliari 3RH2 senza utensili.Gli interruttori ausiliari 3RH19/3RH29 sono disponibili come varianti frontali o laterali, con fino a quattro interruttori senza ritardo o fino a due contatti di chiusura e apertura a commutazione preliminare. Gli interruttori ausiliari possono essere utilizzati come elementi di contatto a guida forzata nei contattori ausiliari 3RH o anche come contatti a specchio nei contattori di potenza 3RT. Sono disponibili in modo costante con collegamento a vite e collegamento a molla.Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.
