Acquista Siemens 3RH2911-1XA04-0MA0 Interruttore ausiliario Commutazione immediata 4 NC innestabile Adatto per marchio (relè): Si da Conrad

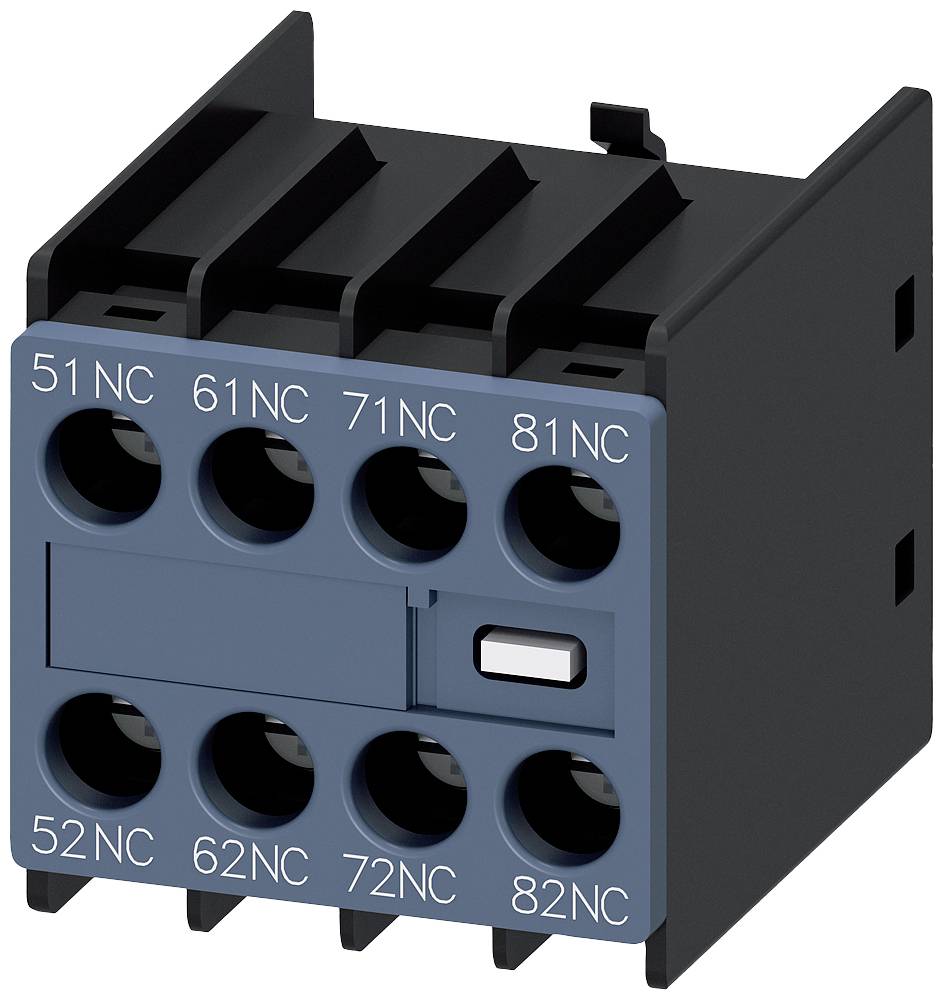

Un blocco di commutazione elettrico nero e blu con morsetti numerati (51NC, 61NC, 71NC, 81NC), utilizzato per circuiti di controllo.

Immagine simile

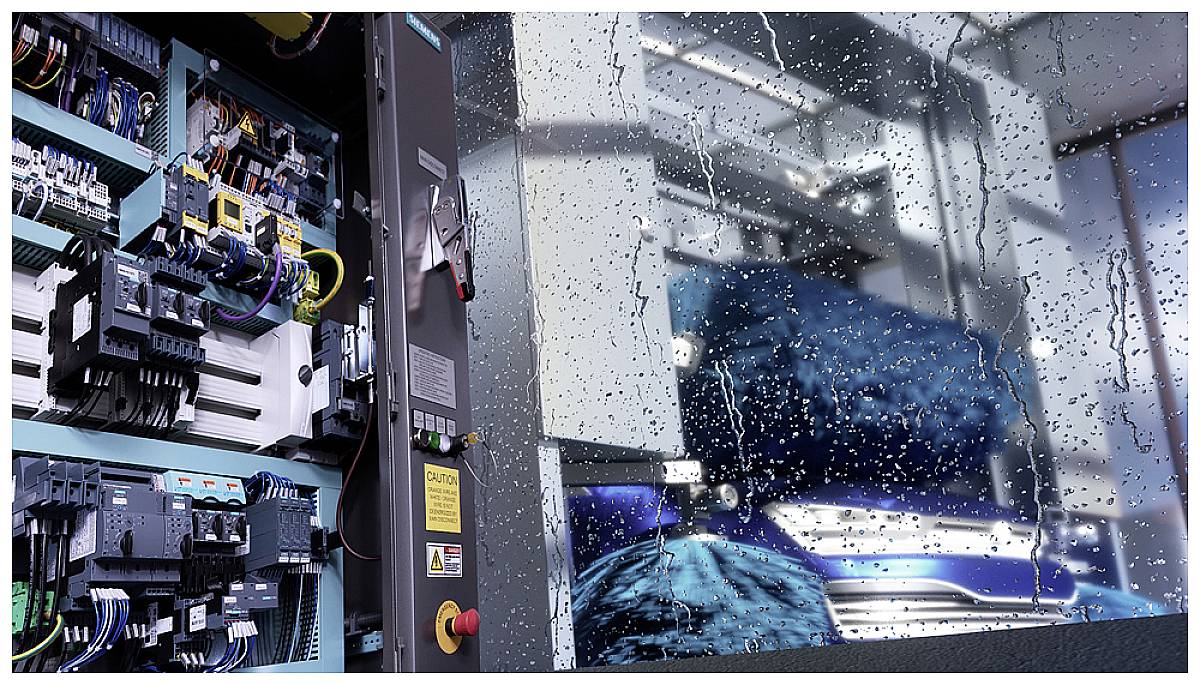

Gocce di pioggia battono contro un finestrino, dietro il quale una macchina industriale è in funzione. A sinistra sono visibili quadri elettrici aperti.

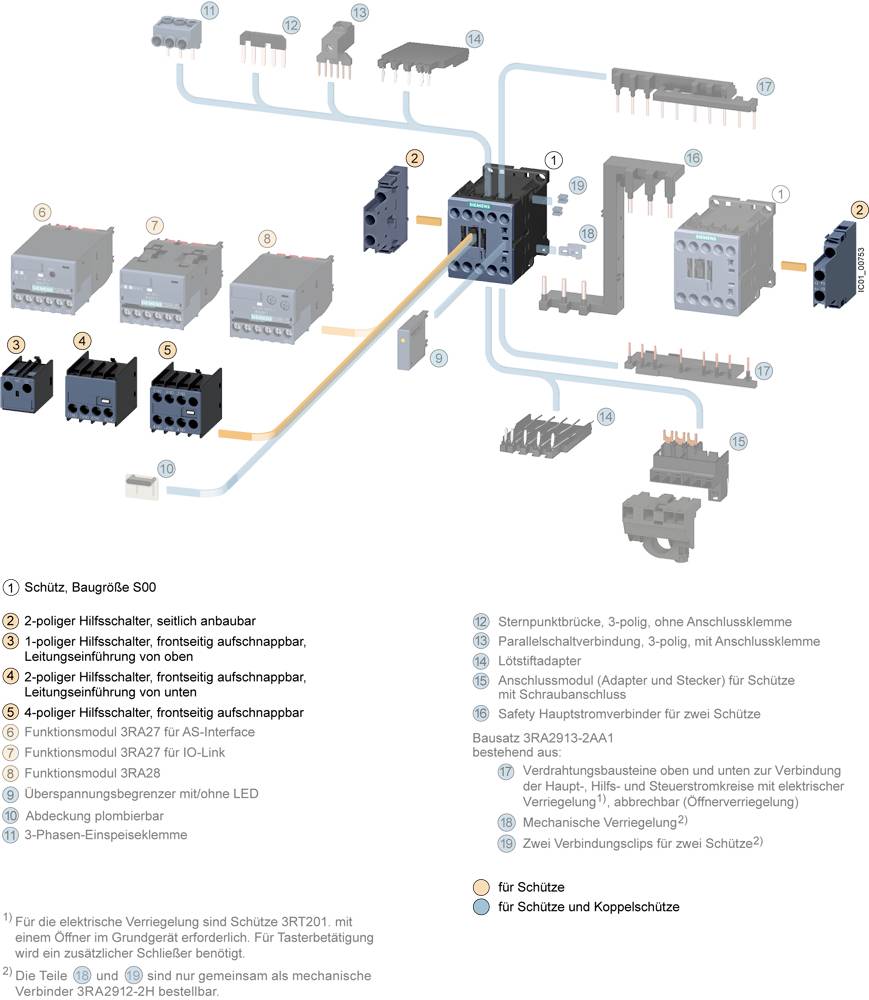

Diagramma dello schema elettrico: Mostra il cablaggio e i componenti di un sistema di contattori, inclusi contatti ausiliari, fusibili e moduli funzionali.

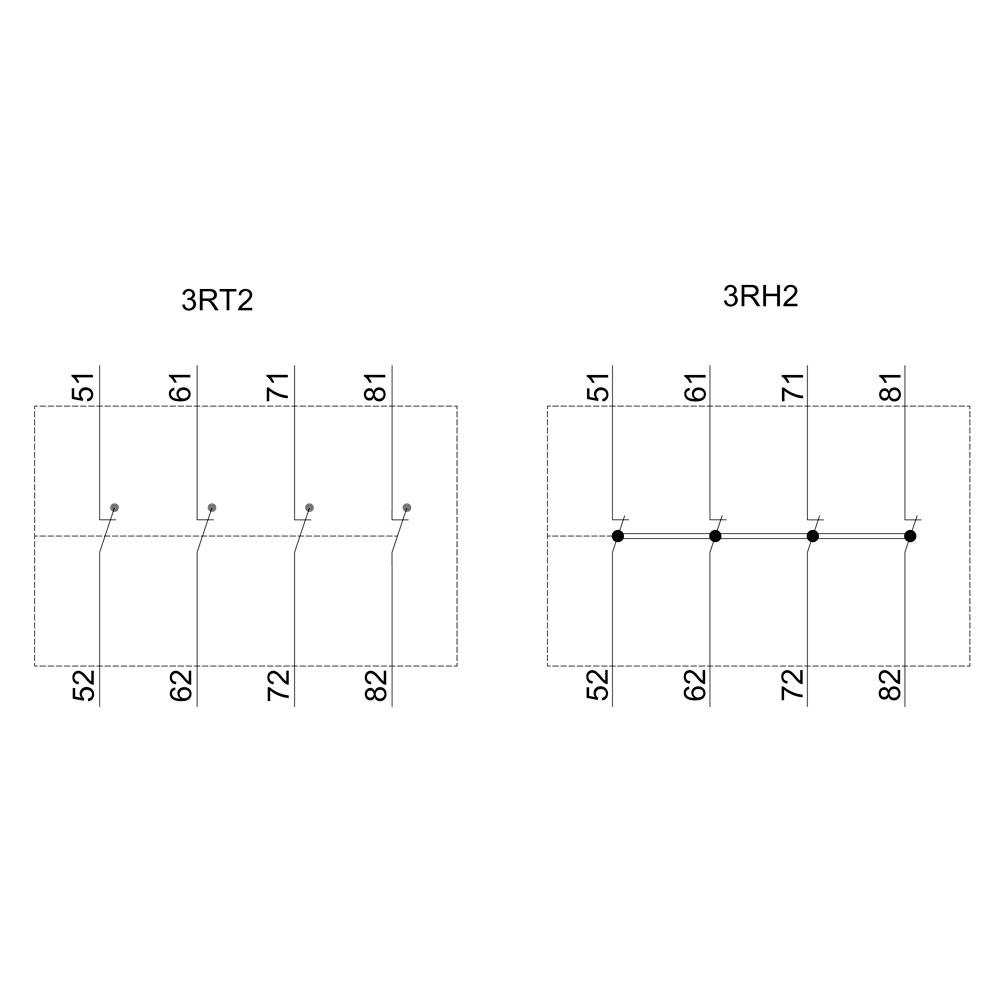

Schema di un relè: A sinistra 3RT2 con morsetti da 51 a 81, a destra 3RH2 con gli stessi numeri di morsetto, collegati da linee orizzontali.

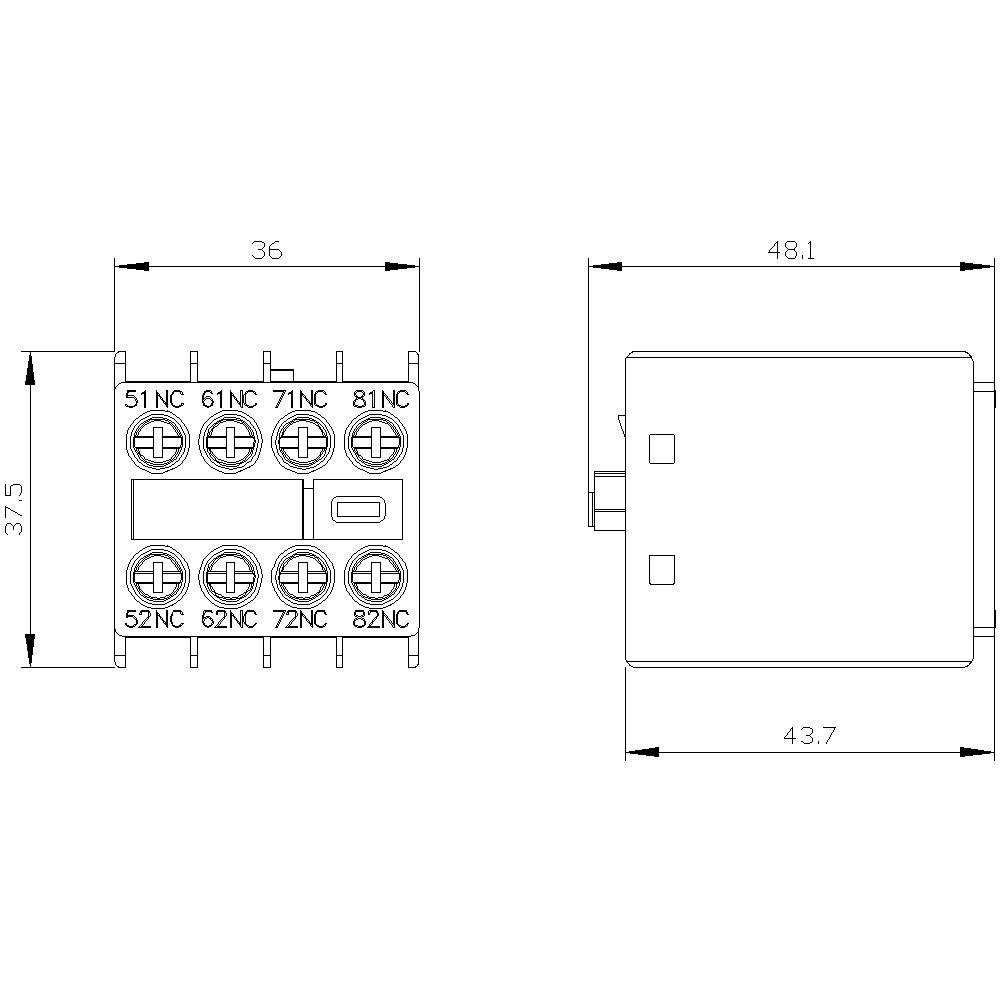

Disegno tecnico di un blocco di connessione elettrico con dimensioni: larghezza 36 mm, altezza 37,5 mm, profondità 43,7 mm. Mostra la posizione dei morsetti da 51NC a 82NC.

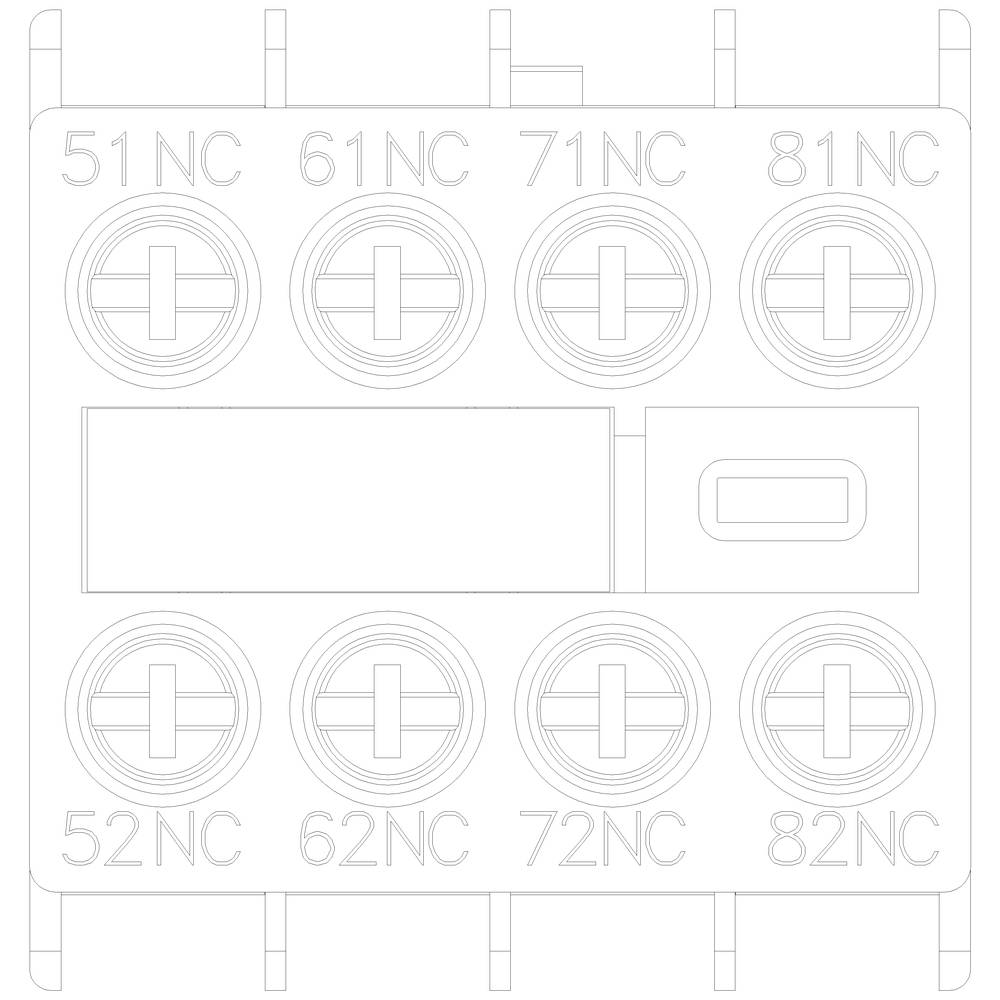

'Schizzo di schema elettrico con morsetti di connessione, etichettati con terminali NC da 51 a 82, che mostra i collegamenti del circuito.'

1/6

Immagine simile

Tipo prodotto

Interruttore ausiliario

Collegamento

A vite

Tipo

3RH2911-1XA04-0MA0

Dimensione

S00

Tipo di commutazione

Commutazione immediata

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

2 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (37,70 € / Pezzo)

37,70 €

IVA escl.

Solo 2 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello del prodotto: A scatto frontale, con approvazione SUVAFunzione prodotto / guida forzata: SìFunzione prodotto / guida forzata, nota: Con 3RH2Funzione prodotto / contatto specchio: SìFunzione prodotto / contatto specchio, nota: Con 3RT2Campo di applicazione: Per l'ampliamento dei contatti ausiliari nel circuito di controlloIdoneità all'uso: Contattore ausiliario e di potenzaResistenza alla tensione impulsiva: 6 kVTipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 16), 2x (18... 14)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a un filo o a più fili: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)

Tipo prodotto: Interruttore ausiliario

Tipo: 3RH2911-1XA04-0MA0

Dimensione: S00

Tipo di commutazione: Commutazione immediata

Tipo contatto: 4 NC

Contatto ausiliario: 4 NC

Adatto per: Siemens

Adatto per serie: Siemens Serie Sirius

Caratteristiche: innestabile

Tipo di montaggio: Montaggio a scatto

Collegamento: A vite

Durata elettrica: 200000

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 36 mm

Altezza: 37.5 mm

Profondità: 43.7 mm

Dim.: (L x A x P) 36 x 37.5 x 43.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862282 Siemens 3RH2911-1XA04-0MA0 Interruttore ausiliario Commutazione immediata 4 NC innestabile Adatto per marchio (relè): Si

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862282 Siemens 3RH2911-1XA04-0MA0 Interruttore ausiliario Commutazione immediata 4 NC innestabile Adatto per marchio (relè): Si

Descrizione

Interruttore ausiliario sul lato anteriore, 4 poli di corrente 1°, 1°, 1°, 1° per 3RH2 e 3RT2 collegamento a vite 51/52, 61/62, 71/72, 81/82 interruttore ausiliario SIRIUS 3RH29 per l'estensione dei contatti ausiliari nel circuito di controllo.Gli interruttori ausiliari anteriori 3RH29 possono essere montati sui contattori 3RT2 e sui contattori ausiliari 3RH2 senza utensili.Gli interruttori ausiliari 3RH19/3RH29 sono disponibili come varianti frontali o laterali, con fino a quattro interruttori senza ritardo o fino a due contatti di chiusura e apertura a commutazione preliminare. Gli interruttori ausiliari possono essere utilizzati come elementi di contatto a guida forzata nei contattori ausiliari 3RH o anche come contatti a specchio nei contattori di potenza 3RT. Sono disponibili in modo costante con collegamento a vite e collegamento a molla.Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.

Testo tradotto automaticamente
