Acquista Siemens 3RH2911-1XA40-0MA0 Interruttore ausiliario 1 pz. da Conrad

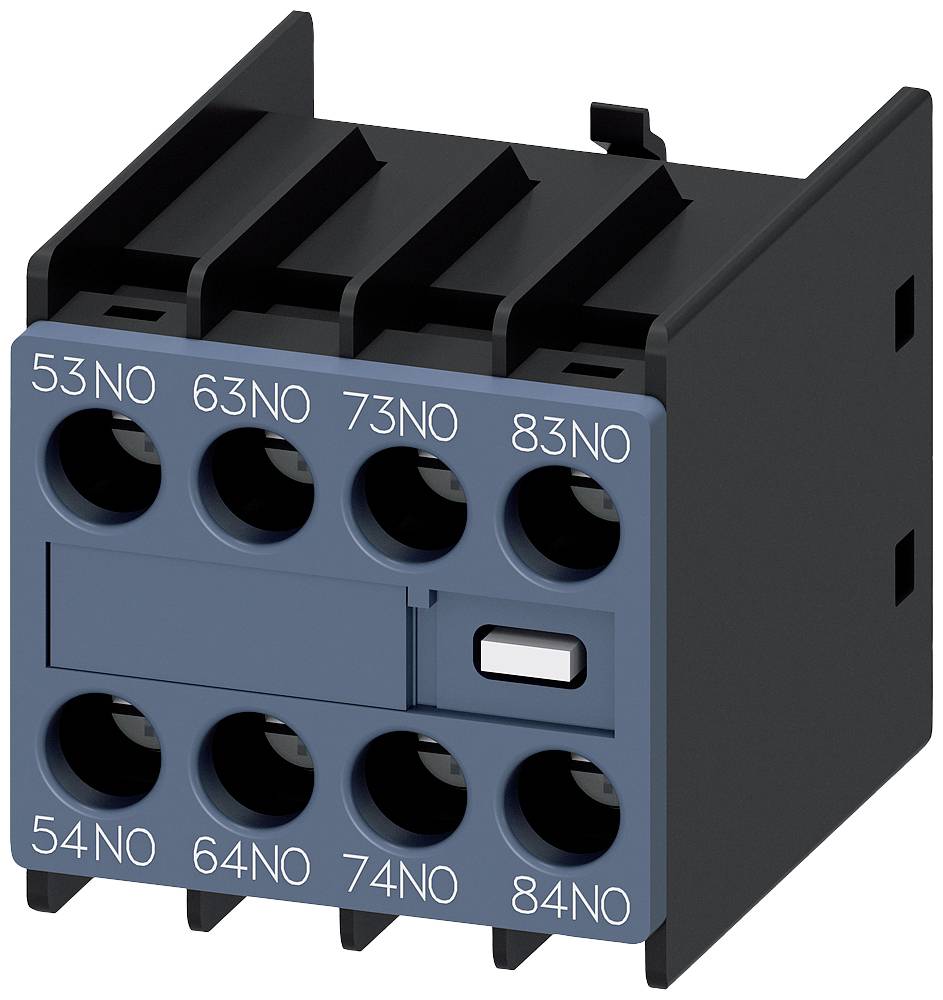

Un blocco di commutazione elettrico con otto morsetti numerati, che vanno da 53 a 84. La sezione superiore reca l'etichetta 'NO'.

Immagine simile

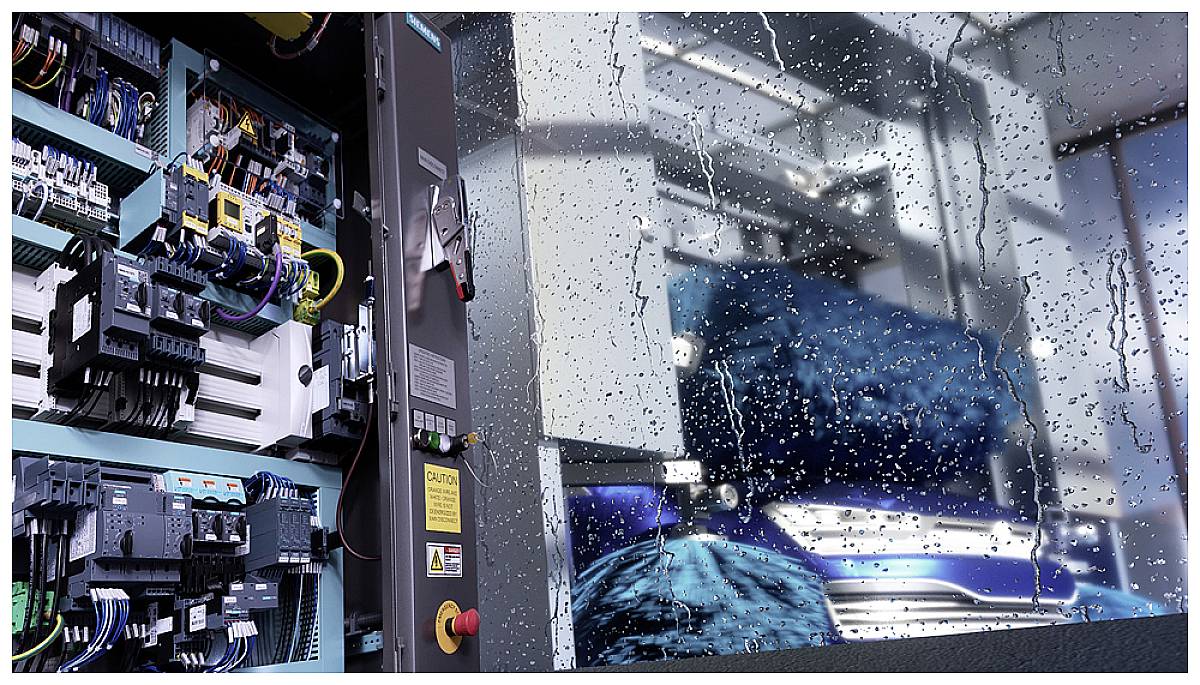

'Sguardo attraverso una finestra bagnata su un impianto industriale con un quadro elettrico aperto pieno di cavi e componenti di controllo.'

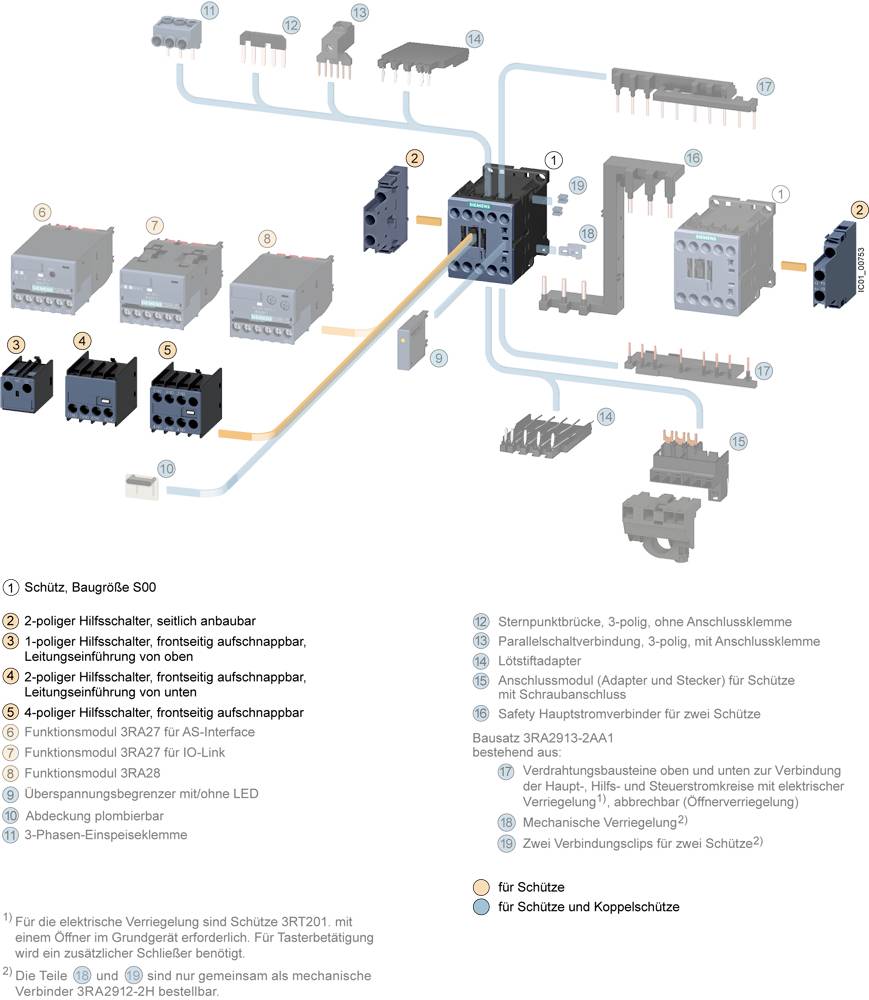

La figura mostra un disegno tecnico di interruttori principali e ausiliari con spiegazioni numerate e linee di collegamento.

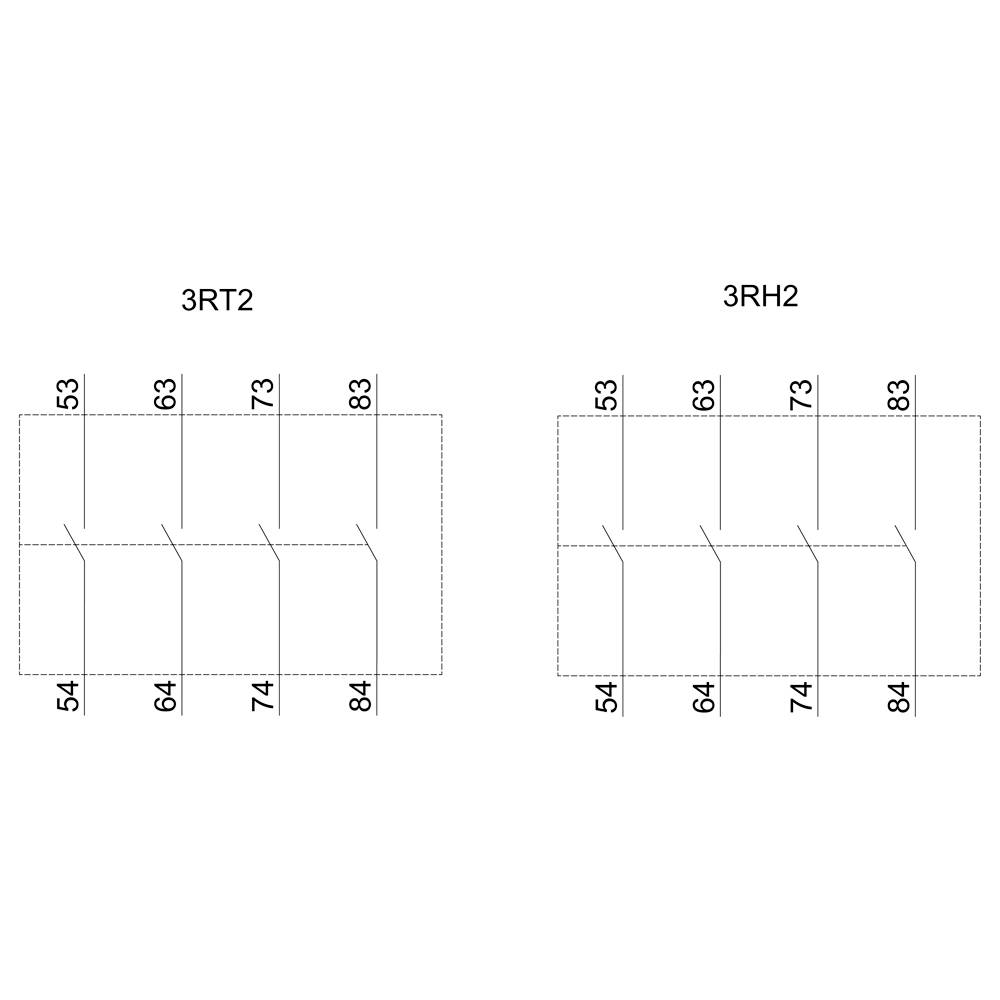

Il diagramma mostra due schemi elettrici: '3RT2' e '3RH2' con punti di connessione 53-54, 63-64, 73-74, 83-84; rappresenta i contatti di commutazione.

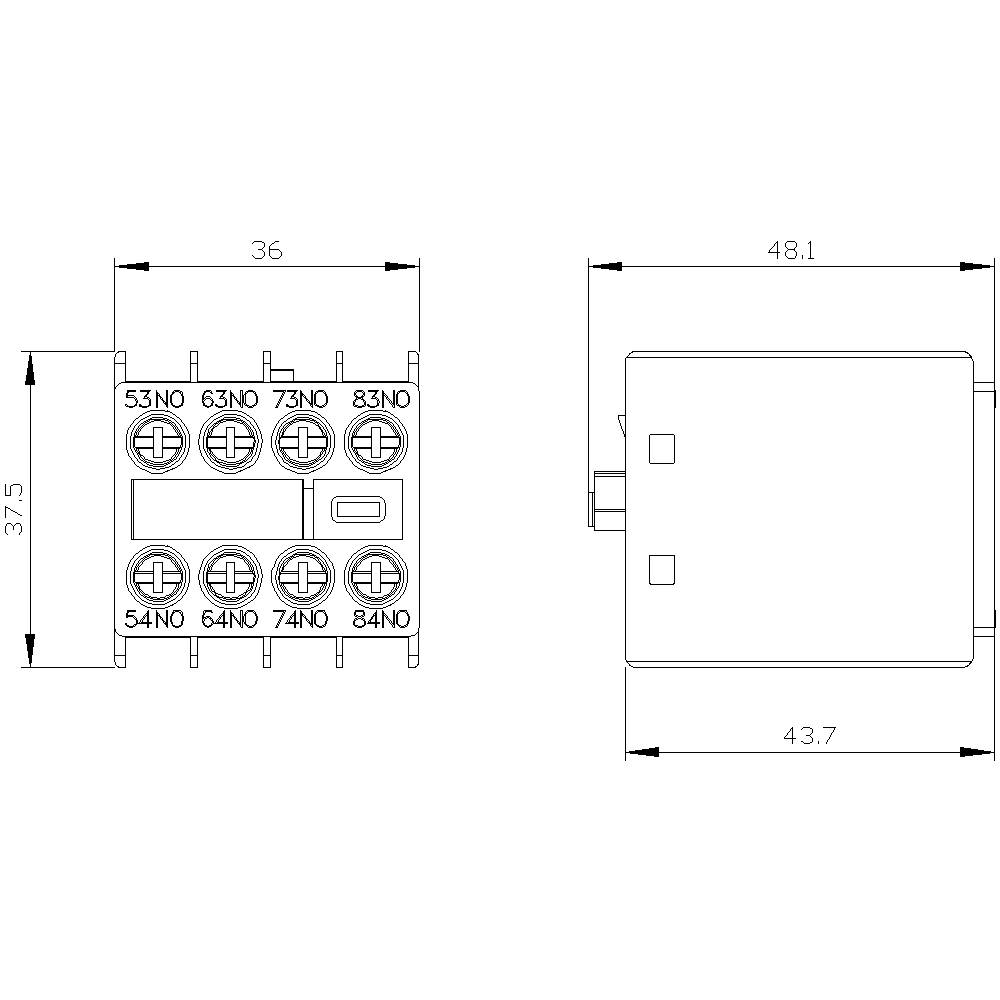

Disegno tecnico di una spina elettrica con unità di misura in millimetri: 36 x 37,5 vista frontale, 48,1 x 43,7 vista laterale.

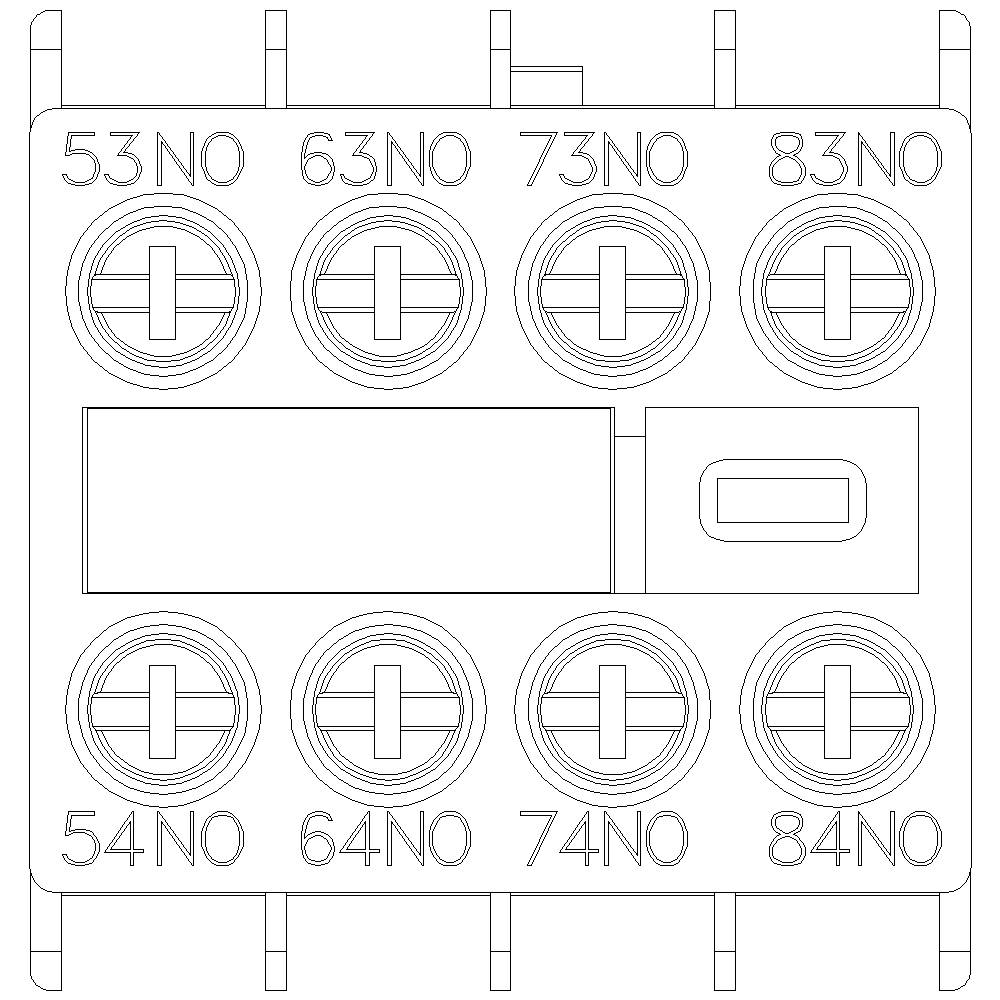

Schema di cablaggio con otto connessioni numerate (da 53NO a 84NO) e un elemento rettangolare centrale.

1/6

Immagine simile

Tipo prodotto

Interruttore ausiliario

Collegamento

A vite

Tipo

3RH2911-1XA40-0MA0

Dimensione

S00

Contatto ausiliario

4 NA

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

32 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (36,06 € / Pezzo)

36,06 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello del prodotto: A scatto frontale, con approvazione SUVAFunzione prodotto / guida forzata: SìFunzione prodotto / guida forzata, nota: Con 3RH2Funzione prodotto / contatto specchio: SìFunzione prodotto / contatto specchio, nota: Con 3RT2Campo di applicazione: Per l'ampliamento dei contatti ausiliari nel circuito di controlloIdoneità all'uso: Contattore ausiliario e di potenzaResistenza alla tensione impulsiva: 6 kVTipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 16), 2x (18... 14)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a un filo o a più fili: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²), 2x (0,75... 2,5 mm²)

Tipo prodotto: Interruttore ausiliario

Tipo: 3RH2911-1XA40-0MA0

Dimensione: S00
S0
S2
S3

Contatto ausiliario: 4 NA

Tipo di montaggio: Montaggio a scatto

Collegamento: A vite

Durata elettrica: 200000

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 36 mm

Altezza: 37.5 mm

Profondità: 43.7 mm

Dim.: (L x A x P) 36 x 37.5 x 43.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862283 Siemens 3RH2911-1XA40-0MA0 Interruttore ausiliario 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862283 Siemens 3RH2911-1XA40-0MA0 Interruttore ausiliario 1 pz.

Descrizione

Interruttore ausiliario sul lato anteriore, 4 S Strombahn 1 S, 1 S, 1 S, 1 S per 3RH2 e 3RT2 collegamento a vite 53/54, 63/64, 73/74, 83/84 interruttore ausiliario SIRIUS 3RH29 per l'estensione dei contatti ausiliari nel circuito di controllo.Gli interruttori ausiliari anteriori 3RH29 possono essere montati sui contattori 3RT2 e sui contattori ausiliari 3RH2 senza utensili.Gli interruttori ausiliari 3RH19/3RH29 sono disponibili come varianti frontali o laterali, con fino a quattro interruttori senza ritardo o fino a due contatti di chiusura e apertura a commutazione preliminare. Gli interruttori ausiliari possono essere utilizzati come elementi di contatto a guida forzata nei contattori ausiliari 3RH o anche come contatti a specchio nei contattori di potenza 3RT. Sono disponibili in modo costante con collegamento a vite e collegamento a molla.Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.

Testo tradotto automaticamente
