Acquista Siemens 3RH2911-2HA11 Interruttore ausiliario Adatto per marchio (relè): Siemens 1 pz. da Conrad

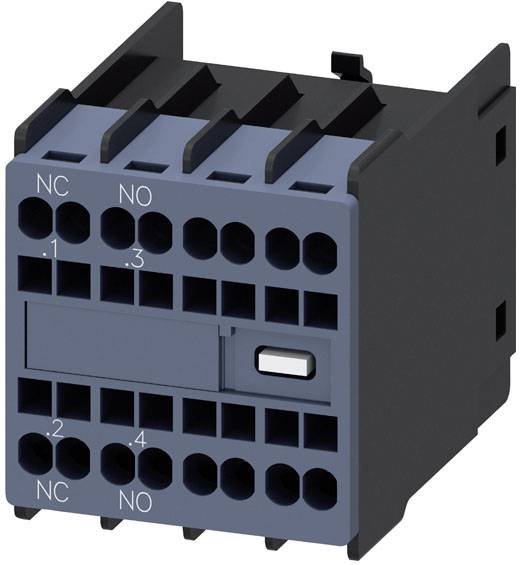

Un modulo relè elettrico con più connettori e un interruttore centrale. Contrassegnato con 'NC' e 'NO'.

Immagine simile

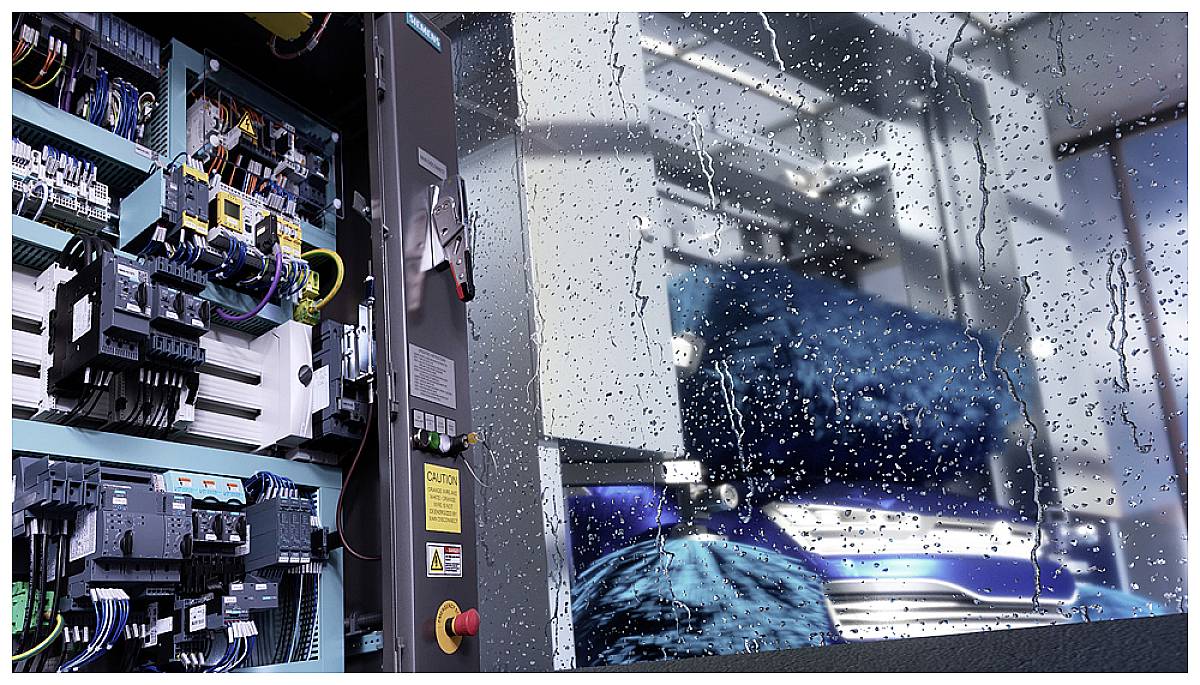

Un armadio elettrico aperto con numerosi cavi e interruttori, accanto a una finestra ricoperta di gocce d'acqua, sullo sfondo un impianto industriale.

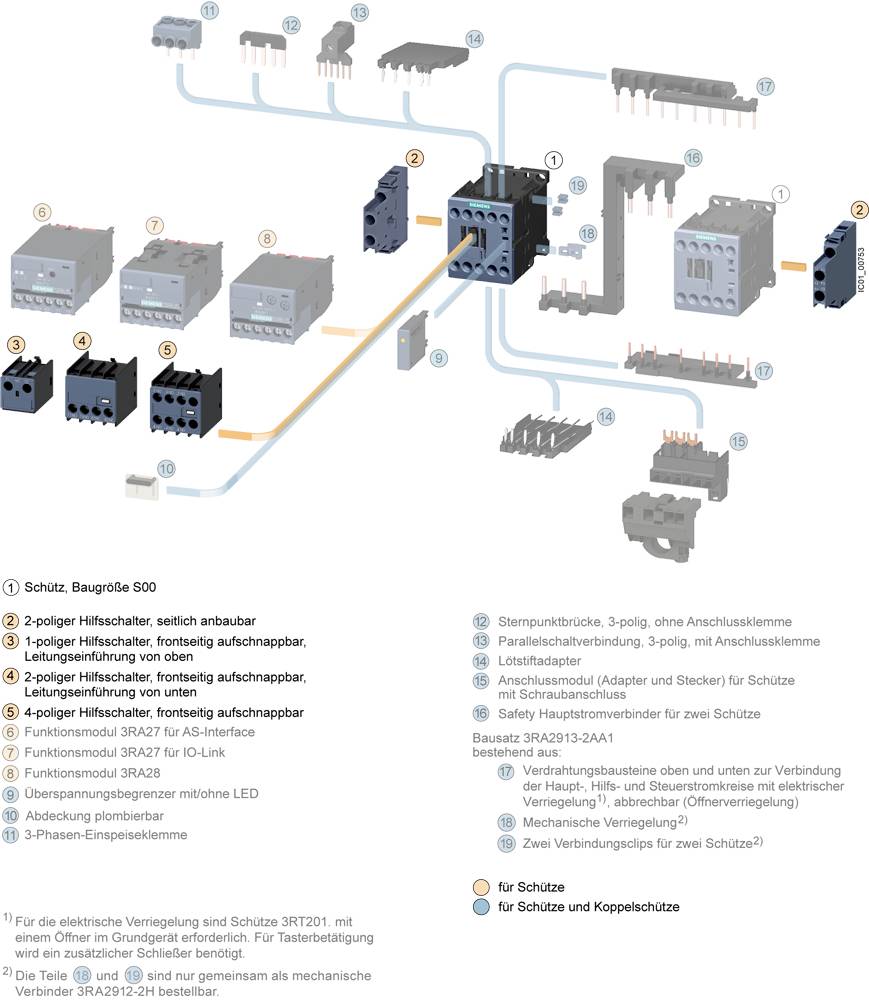

Diagramma mostra una panoramica degli apparecchi di comando, inclusi interruttori ausiliari e contattori con opzioni di connessione. Codifica a colori per dispositivi.

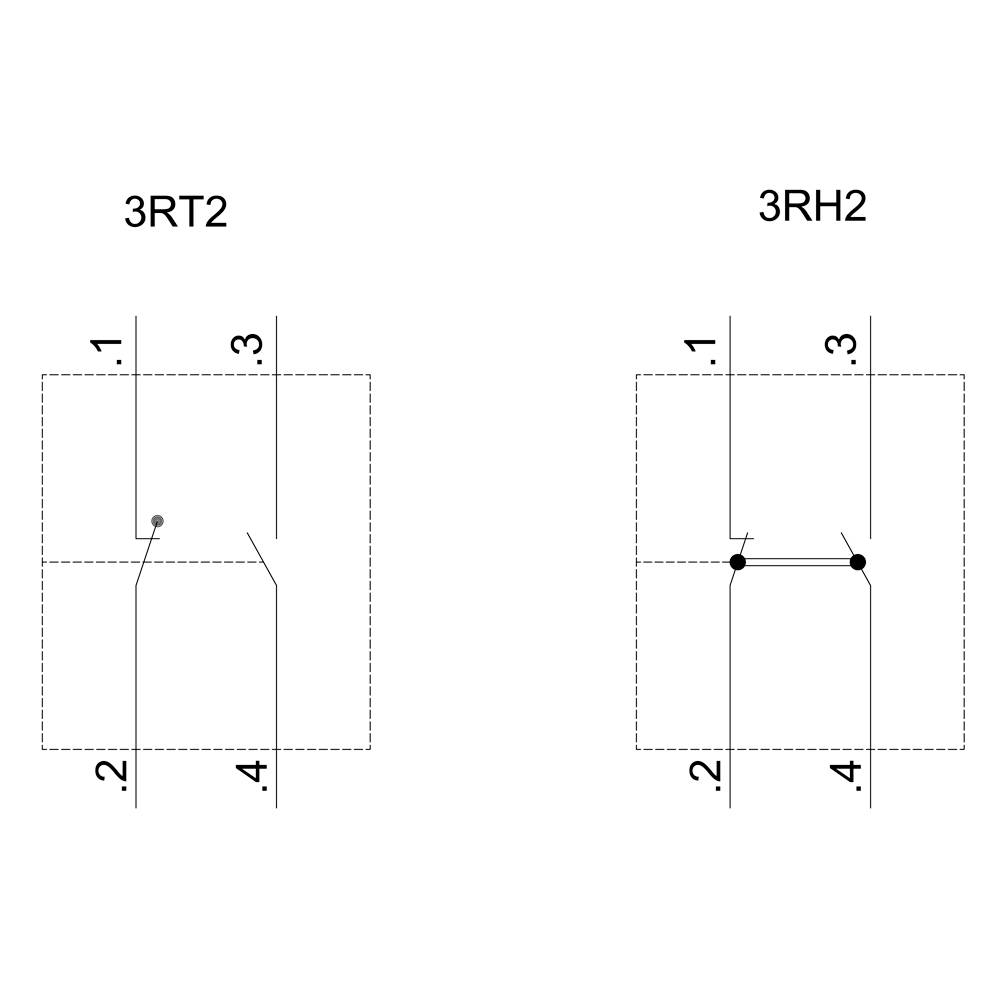

Schemi elettrici di due relè: a sinistra '3RT2', a destra '3RH2'. Entrambi mostrano punti di contatto numerati da 1 a 4 con relative connessioni.

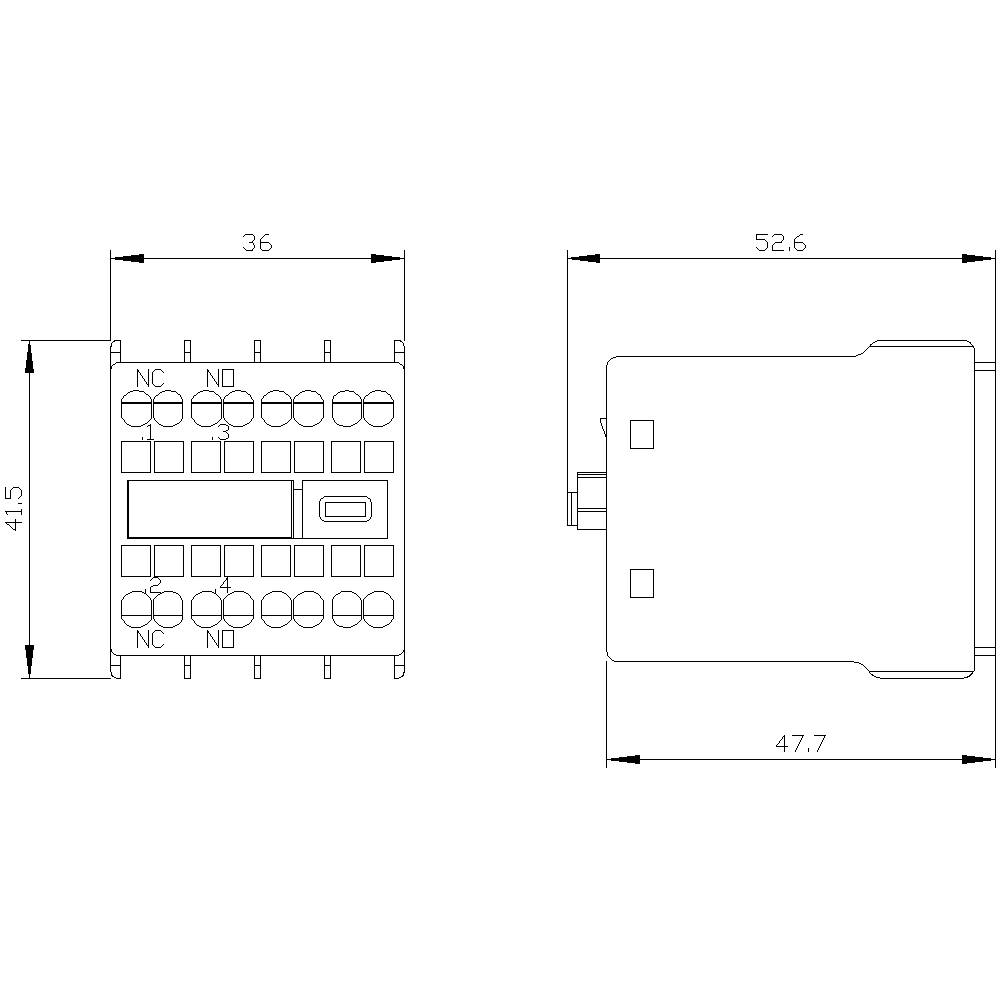

Disegno tecnico di un relè elettrico con dimensioni: larghezza 36 mm, altezza 41,5 mm, profondità 52,6 mm. I contatti sono etichettati come 'NC' e 'NO'.

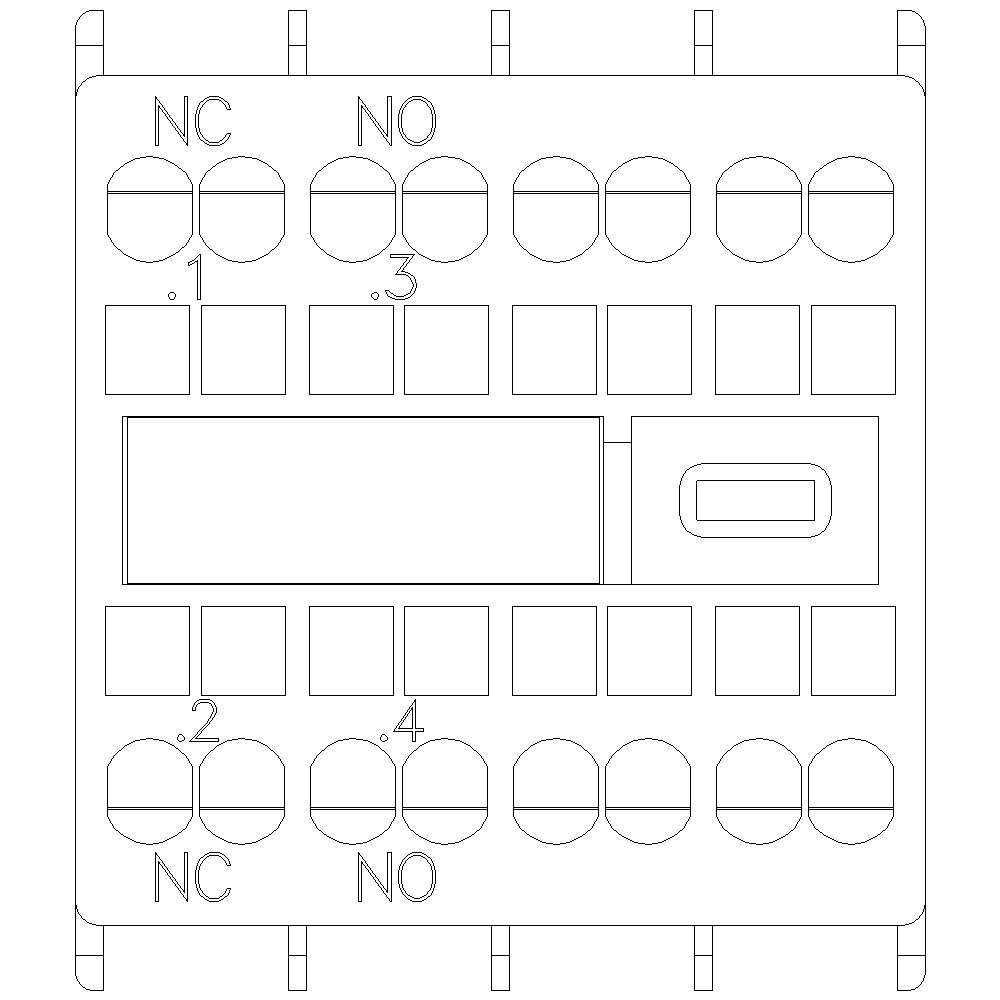

Piano di contatto di un circuito elettrico con etichette 'NC', 'NO', '.1', '.2', '.3', '.4' per la rappresentazione dei punti di connessione.

1/6

Immagine simile

Tipo prodotto

Interruttore ausiliario

Numero poli

2 poli

Collegamento

Collegamento gabbia a molla

Tipo

3RH2911-2HA11

Dimensione

S00

Scheda tecnica (PDF)

Consegna entro Lun. 5 Ott.

4 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (22,12 € / Pezzo)

22,12 €

IVA escl.

Solo 4 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello del prodotto: A scatto frontaleFunzione prodotto / guida forzata: SìFunzione prodotto / guida forzata, nota: Con 3RH2Funzione prodotto / contatto specchio: SìFunzione prodotto / contatto specchio, nota: Con 3RT2Campo di applicazione: Per l'ampliamento dei contatti ausiliari nel circuito di controlloIdoneità all'uso: Contattore ausiliario e di potenzaResistenza alla tensione impulsiva: 6 kVTipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 14)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a un filo o a più fili: 2x (0,5... 2,5 mm²)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²)Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / senza lavorazione del conduttore: 2x (0,5... 2,5 mm²)Sezione conduttore collegabile / per contatti ausiliari / a filo sottile / con lavorazione terminale / max. 2,5 mm²

Tipo prodotto: Interruttore ausiliario

Tipo: 3RH2911-2HA11

Dimensione: S00
S0
S2
S3

Numero poli: 2 poli

Contatto ausiliario: 1 NA
1 NC

Adatto per: Siemens

Adatto per serie: Siemens Serie Sirius

Tipo di montaggio: Montaggio a scatto

Collegamento: Collegamento gabbia a molla

Durata elettrica: 200000

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 36 mm

Altezza: 41.5 mm

Profondità: 47.7 mm

Dim.: (L x A x P) 36 x 41.5 x 47.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862294 Siemens 3RH2911-2HA11 Interruttore ausiliario Adatto per marchio (relè): Siemens 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862294 Siemens 3RH2911-2HA11 Interruttore ausiliario Adatto per marchio (relè): Siemens 1 pz.

Descrizione

Interruttore ausiliario sul lato anteriore, 1 S + 1 V Strombahn 1 V, 1 S per collegamento a molla 3RH2 e 3RT2 .1/.2, .3/.4 interruttore ausiliario SIRIUS 3RH29 per l'estensione dei contatti ausiliari nel circuito di controllo.Gli interruttori ausiliari anteriori 3RH29 possono essere montati sui contattori 3RT2 e sui contattori ausiliari 3RH2 senza utensili.Gli interruttori ausiliari 3RH19/3RH29 sono disponibili come varianti frontali o laterali, con fino a quattro interruttori senza ritardo o fino a due contatti di chiusura e apertura a commutazione preliminare. Gli interruttori ausiliari possono essere utilizzati come elementi di contatto a guida forzata nei contattori ausiliari 3RH o anche come contatti a specchio nei contattori di potenza 3RT. Sono disponibili in modo costante con collegamento a vite e collegamento a molla.Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.
