Acquista Siemens 3RT2018-1AV01 Contattore 3 NA 690 V/AC 1 pz. da Conrad

Contattore elettrico Siemens Sirius, modello 3RT20, con molteplici connessioni per il controllo di circuiti elettrici.

Immagine simile

Un locale tecnico mostra un quadro elettrico aperto con cablaggio sul lato sinistro, mentre a destra si trova una finestra bagnata di pioggia e un motivo sfocato di macchinario industriale blu sullo sfondo.

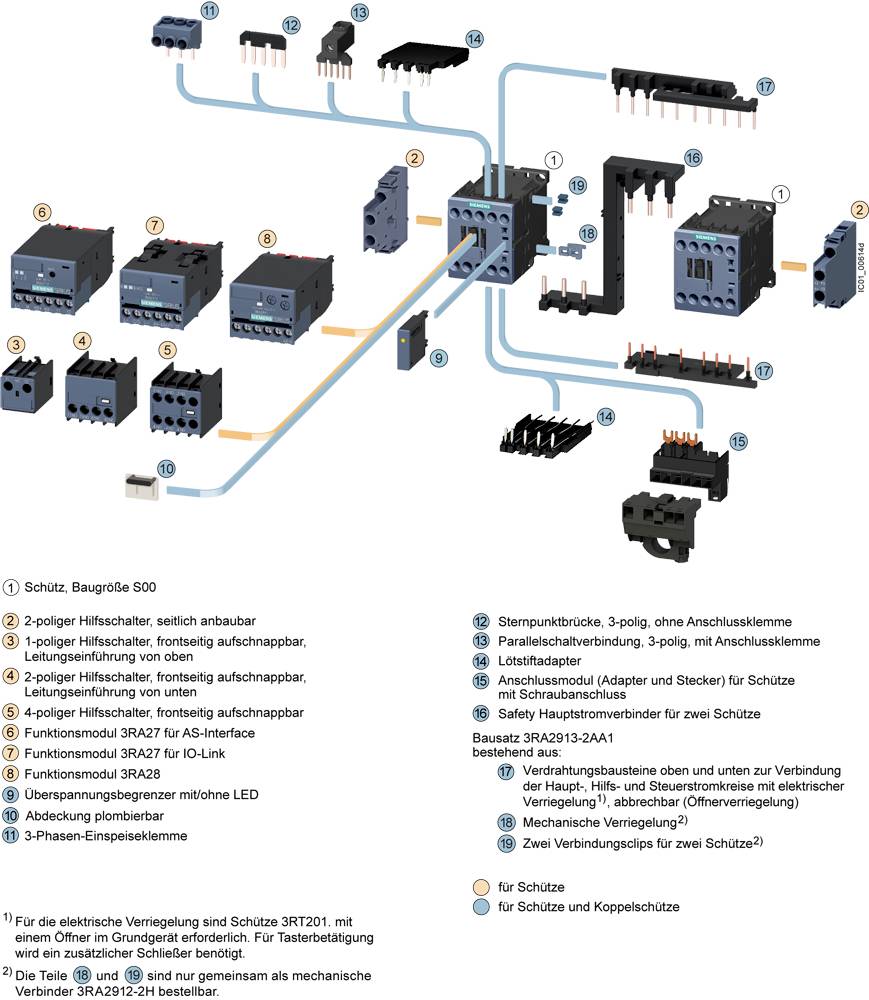

Diagramma elettronico del dispositivo di commutazione con componenti numerate e frecce che illustrano i percorsi di connessione e le funzioni.

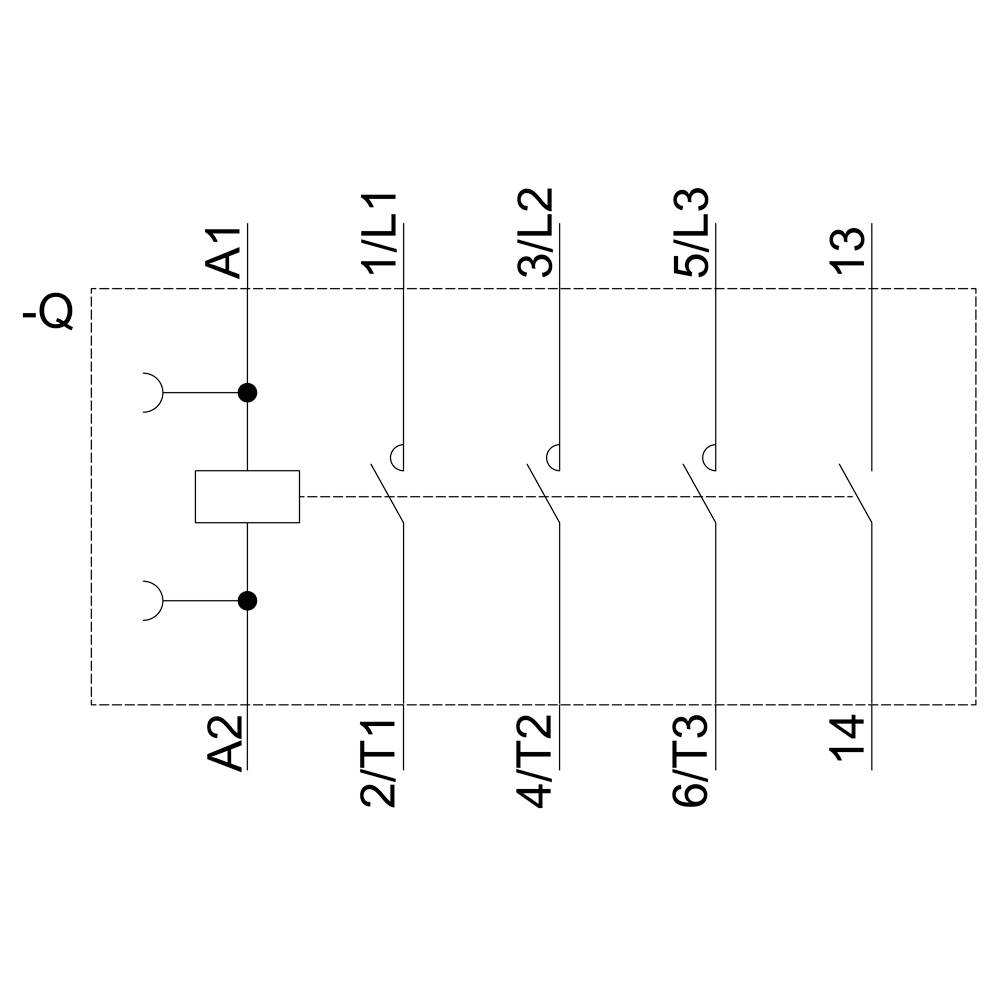

Schema di collegamento di un contattore con morsetti bobina A1, A2 e contatti di potenza 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14.

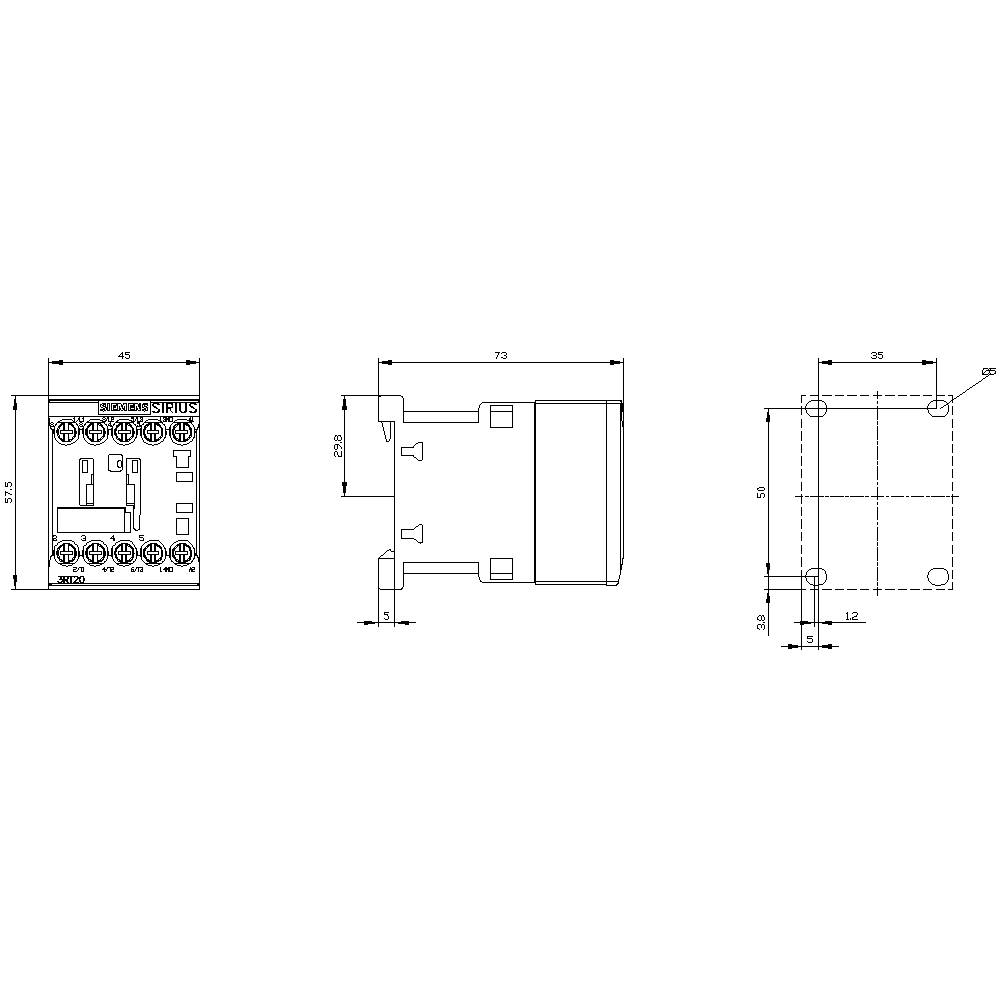

Disegno tecnico di un relè con vista frontale, laterale e superiore. Le misure sono indicate in millimetri.

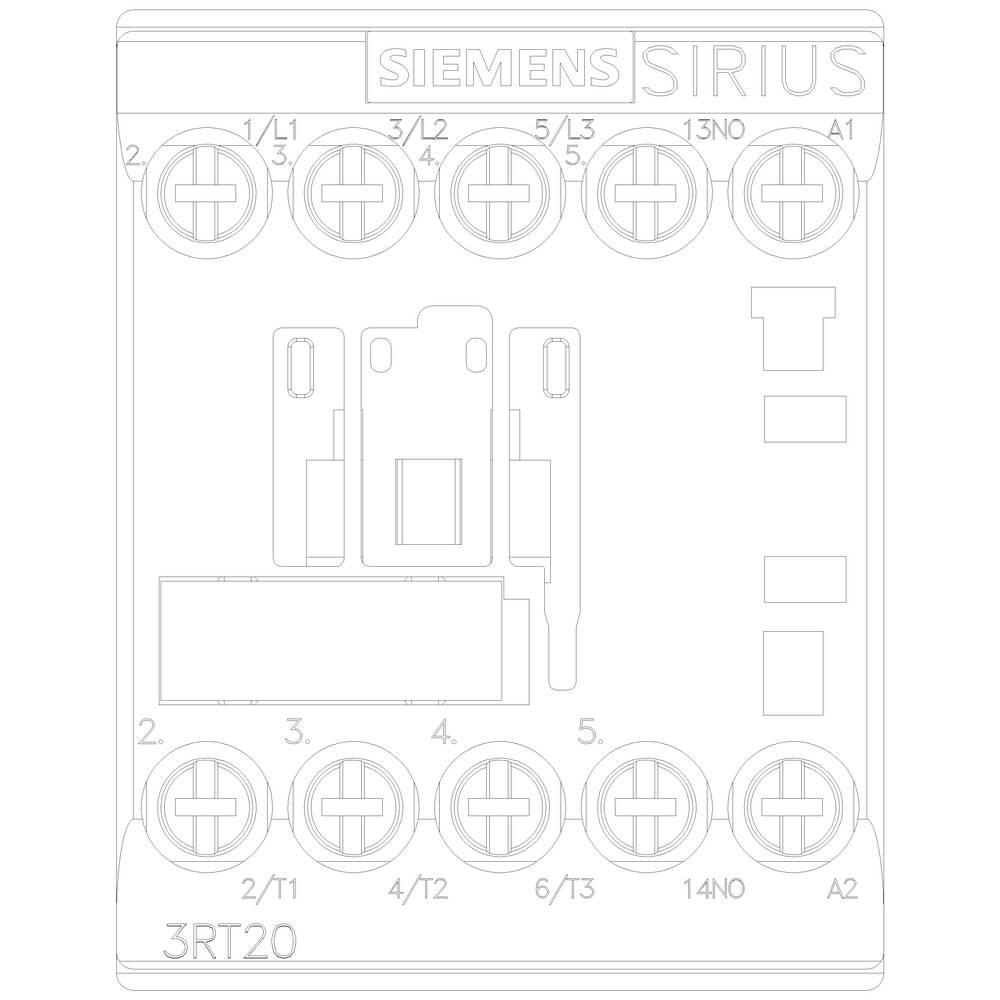

'Schema elettrico di un contattore Siemens Sirius 3RT20 con designazioni di connessione L1, L2, L3, 13NO, 14NO, A1, A2, 21, 11, 24, T1, 14, 37.'

1/6

Immagine simile

Tipo prodotto

Contattore

Numero poli

3 poli

Tensione nom.

690 V/AC

Collegamento

A vite

Tipo

3RT2018-1AV01

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Segnala un problema

Dati tecnici

Tipo di tensione: AC
Sezione del conduttore a filo singolo o a più fili: 4 mm2
Sezione del conduttore a filo sottile 2,5 mm2

Tipo prodotto: Contattore

Tipo: 3RT2018-1AV01

Dimensione: S00

Numero poli: 3 poli

Tipo contatto: 3 NA

Tensione nom.: 690 V/AC

Tipo di montaggio: Montaggio a scatto
Montaggio a vite

Collegamento: A vite

Durata meccanica: 3000 0000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 45 mm

Altezza: 58 mm

Profondità: 73 mm

Dim.: (L x A x P) 45 x 58 x 73 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: Screw connection

: AC

: 11.5 A

: 7.3549875

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1746083 Siemens 3RT2018-1AV01 Contattore 3 NA 690 V/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1746083 Siemens 3RT2018-1AV01 Contattore 3 NA 690 V/AC 1 pz.

Descrizione

Protezione, AC-3, 7,5 KW / 400 V, 1 S, CA 400 V, 50 / 60 Hz, a 3 poli, taglia S00 collegamento a vite contattore di potenza SIRIUS 3RT2 per la commutazione di motori. I contattori 3RT2 fanno parte del SIRIUS Systembaukastens con i suoi prodotti in modo ottimale coordinati. Convincono per grandi prestazioni e, allo stesso tempo, di una struttura compatta e l'elevata affidabilità dei contatti. È possibile utilizzare altri componenti in derivazione utenze estremamente versatile. Molte delle combinazioni di apparecchiature sono installate dal produttore. I contattori offrono per ogni applicazione l'ottimale collegamento con il controllo (parallelo, tramite ASi o IO-Link). Interruttore ausiliario integrato riduce la complessità della vostra struttura. I connettori frontali consentono di cablaggio. I contattori 3RT2 sono resistente agli agenti atmosferici, in tutto il mondo (ad es. IEC e UL/CSA) e IE3/IE4ready. Disponibili in diverse dimensioni e in un ampio intervallo di potenza in azionamento AC e DC. Tecnica di collegamento a vite, oltre i dispositivi sono disponibili anche con collegamento a molla costante per un rapido che non richiede manutenzione sicura e a prova di vibrazioni. L'ampio kit di accessori, come p. es. interruttore ausiliario, scatto ausiliario, ecc. è continua per tutte le dimensioni. La connessione disponibili, moduli di funzione e il sistema di alimentazione SIRIUS 3RV29 riducono notevolmente il cablaggio. I contattori di potenza 3RT2 wireless la comprovata serie 3RT1 (fino a 55 kW). Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.
