Acquista Siemens 3RT2024-1AC20 Contattore di potenza 3 NA 690 V/AC 1 pz. da Conrad

Un contattore grigio Siemens del tipo SIRIUS per il comando di carichi elettrici, con diversi morsetti e etichette sulla parte anteriore.

Immagine simile

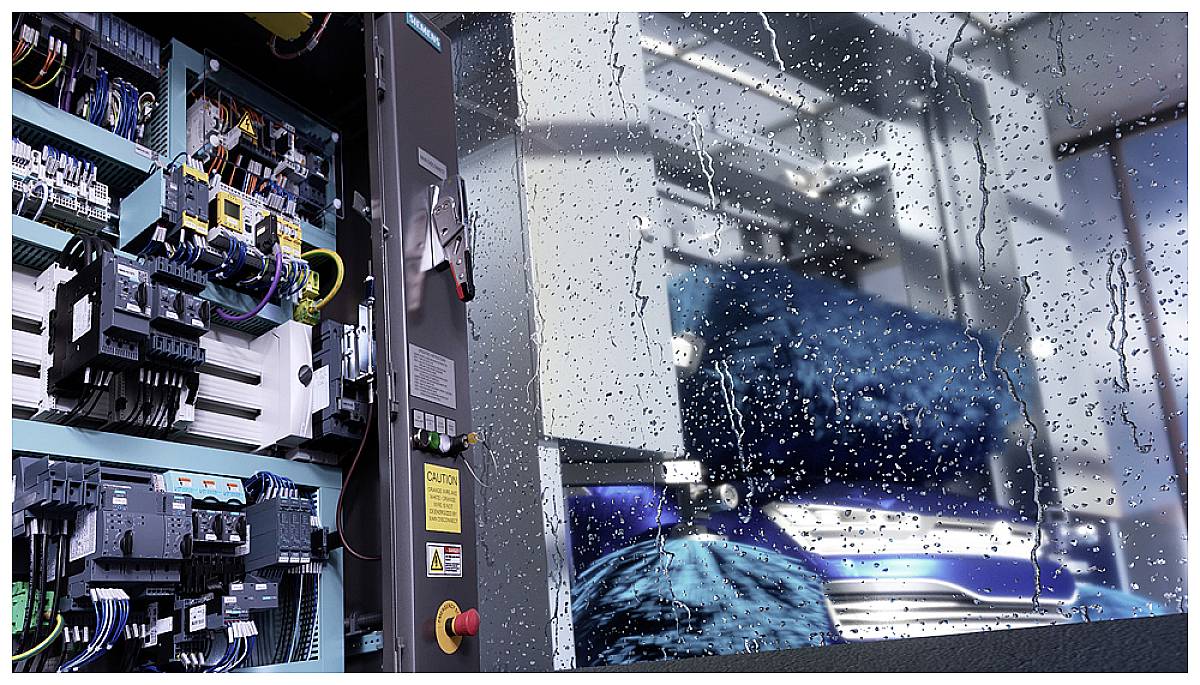

Vista interna di un quadro elettrico industriale accanto a una finestra con gocce di pioggia. Sullo sfondo, uno scenario di fabbrica sfocato.

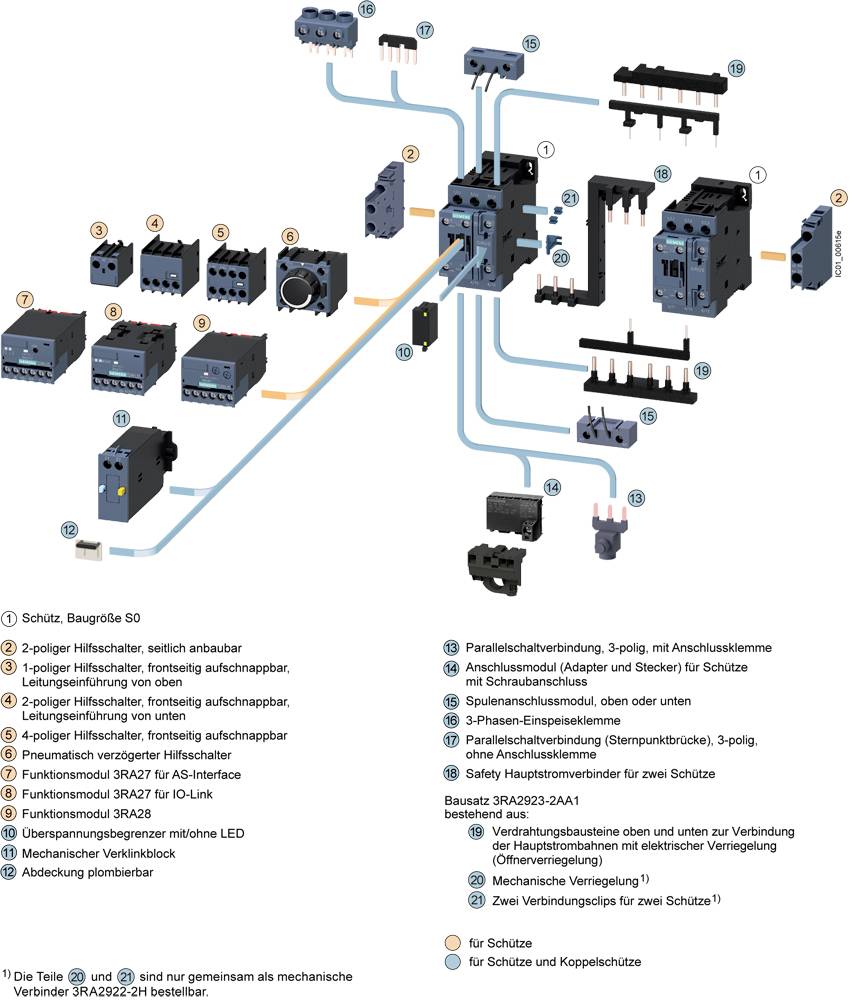

Diagramma di un sistema di protezione con parti numerate, cavi e connessioni; mostra i circuiti e la funzione dei componenti in un sistema di controllo elettrico.

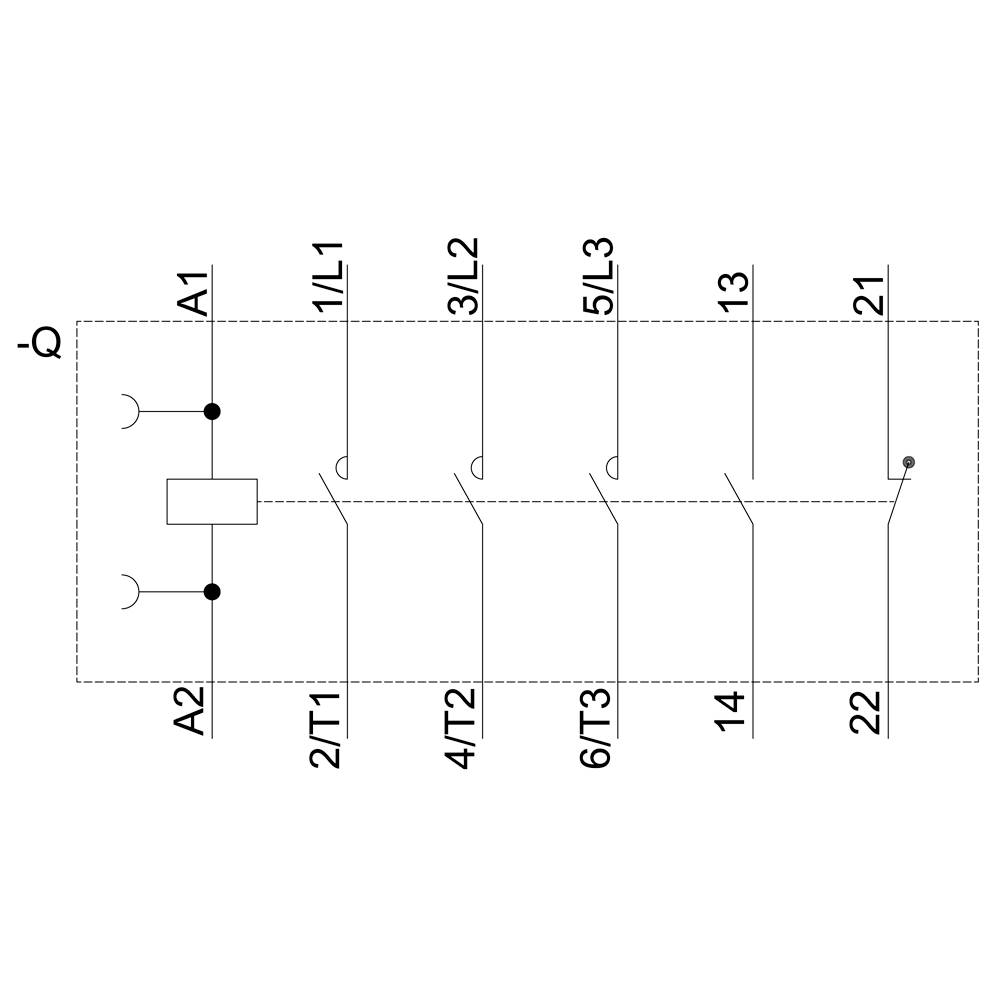

Schema elettrico di un interruttore per motore elettrico con sei punti di contatto (1/2, 3/4, 5/6) e morsetti A1, A2.

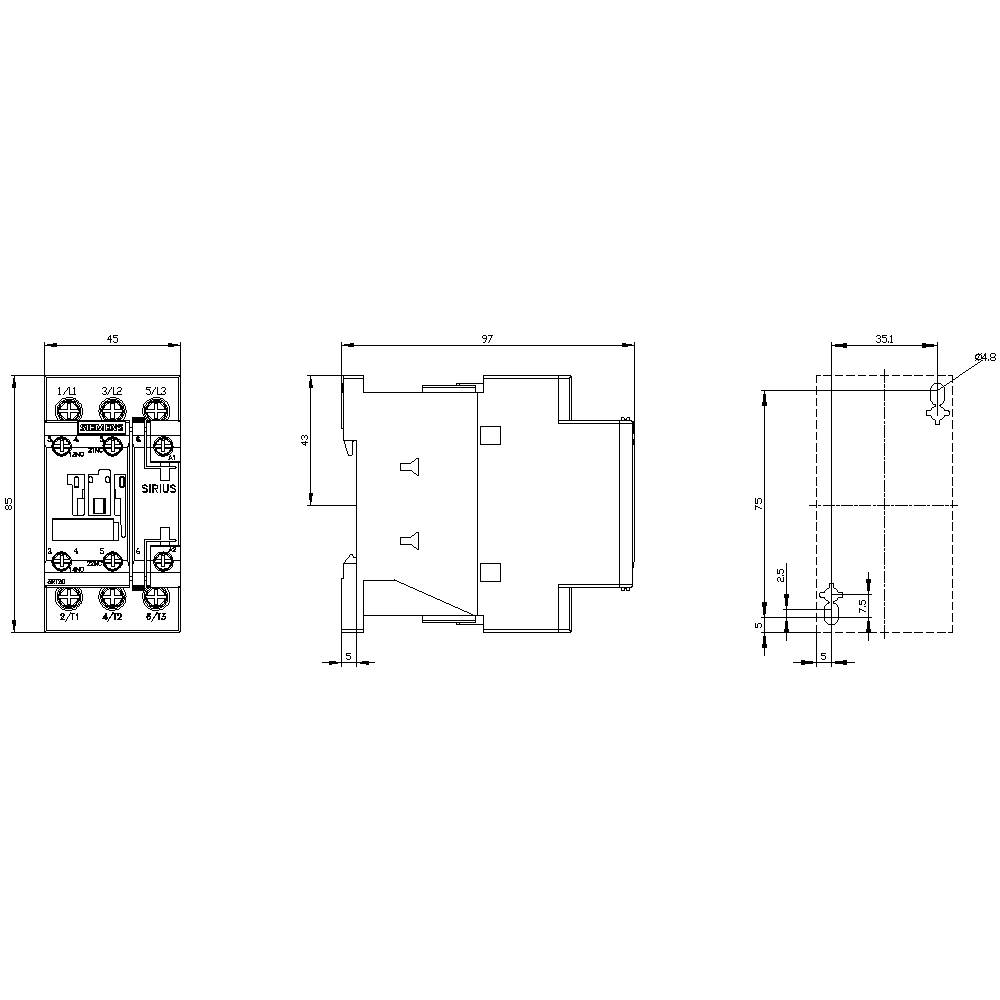

Disegno tecnico di un relè elettrico con tre viste: vista frontale, vista laterale e vista dall'alto, misure in millimetri.

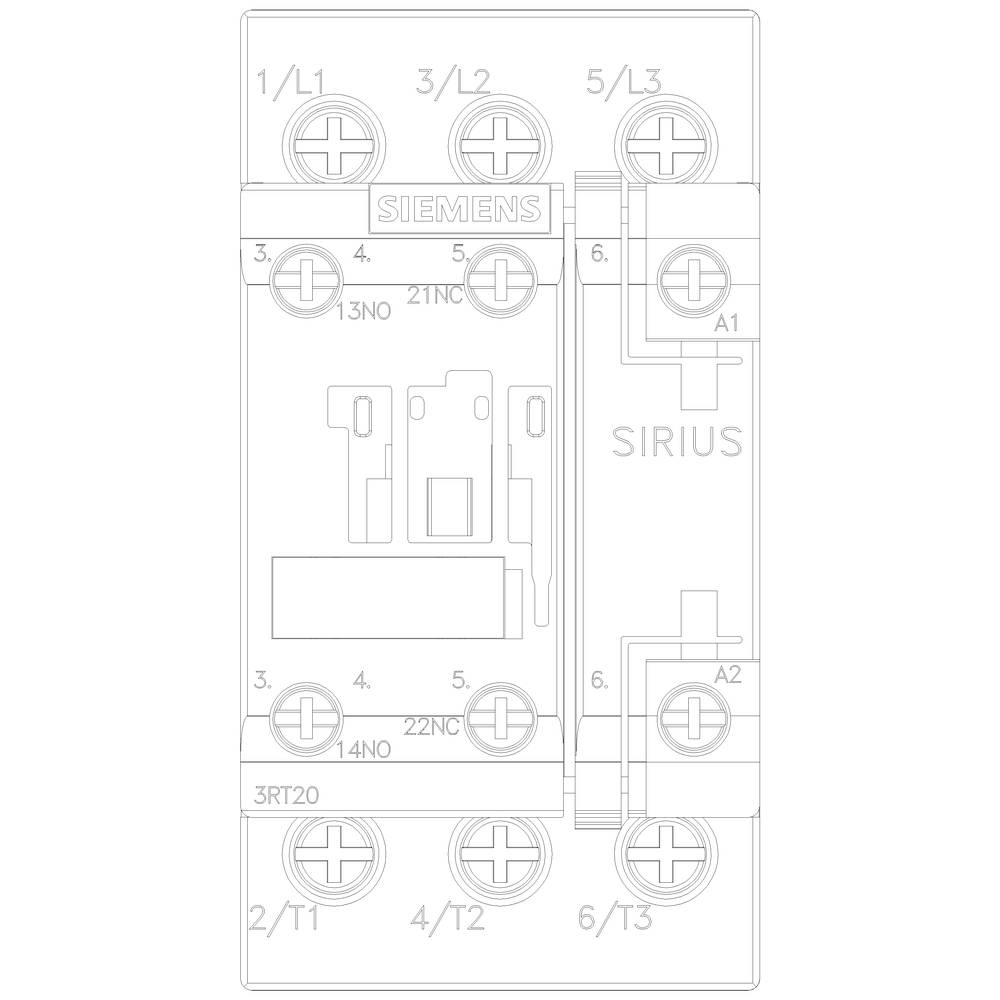

Diagramma di un contattore Siemens SIRIUS con morsetti ed etichette per connessioni elettriche e comandi.

1/6

Immagine simile

Tipo prodotto

Contattore di potenza

Numero poli

3 poli

Tensione nom.

690 V/AC

Collegamento

A vite

Tipo

3RT2024-1AC20

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Segnala un problema

Dati tecnici

Tipo di tensione: AC
Sezione del conduttore a filo singolo o a più fili: 10 mm2
Sezione del conduttore a filo sottile: 10 mm2

Tipo prodotto: Contattore di potenza

Tipo: 3RT2024-1AC20

Dimensione: S0

Numero poli: 3 poli

Tipo contatto: 3 NA

Tensione nom.: 690 V/AC

Tipo di montaggio: Montaggio a scatto
Montaggio a vite

Collegamento: A vite

Durata meccanica: 10000000

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 45 mm

Altezza: 85 mm

Profondità: 97 mm

Dim.: (L x A x P) 45 x 85 x 97 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 24-24 V

: 24-24 V

: Screw connection

: AC

: 12.5 A

: 5.516

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1748951 Siemens 3RT2024-1AC20 Contattore di potenza 3 NA 690 V/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1748951 Siemens 3RT2024-1AC20 Contattore di potenza 3 NA 690 V/AC 1 pz.

Descrizione

Contattore di potenza, AC-3 12 A, 5,5 kW / 400 V 1 S + 1 O, 24 V AC, 50 / 60 Hz a 3 poli, taglia S0 collegamento a vite contattore di potenza SIRIUS 3RT2 per la commutazione di motori. I contattori 3RT2 fanno parte del SIRIUS Systembaukastens con i suoi prodotti in modo ottimale coordinati. Convincono per grandi prestazioni e, allo stesso tempo, di una struttura compatta e l'elevata affidabilità dei contatti. È possibile utilizzare altri componenti in derivazione utenze estremamente versatile. Molte delle combinazioni di apparecchiature sono installate dal produttore. I contattori offrono per ogni applicazione l'ottimale collegamento con il controllo (parallelo, tramite ASi o IO-Link). Interruttore ausiliario integrato riduce la complessità della vostra struttura. I connettori frontali consentono di cablaggio. I contattori 3RT2 sono resistente agli agenti atmosferici, in tutto il mondo (ad es. IEC e UL/CSA) e IE3/IE4ready. Disponibili in diverse dimensioni e in un ampio intervallo di potenza in azionamento AC e DC. Tecnica di collegamento a vite, oltre i dispositivi sono disponibili anche con collegamento a molla costante per un rapido che non richiede manutenzione sicura e a prova di vibrazioni. L'ampio kit di accessori, come p. es. interruttore ausiliario, scatto ausiliario, ecc. è continua per tutte le dimensioni. La connessione disponibili, moduli di funzione e il sistema di alimentazione SIRIUS 3RV29 riducono notevolmente il cablaggio. I contattori di potenza 3RT2 wireless la comprovata serie 3RT1 (fino a 55 kW). Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Testo tradotto automaticamente.
