Acquista Siemens 3RV2021-1GA15 Interruttore 1 pz. Regolazione (corrente): 4.5 - 6.3 A Tens.comm.max: 690 V/AC (L x A x P) 45 x 97 da Conrad

Un interruttore elettrico Siemens con più connessioni e una maniglia ruotabile per accendere e spegnere.

Immagine simile

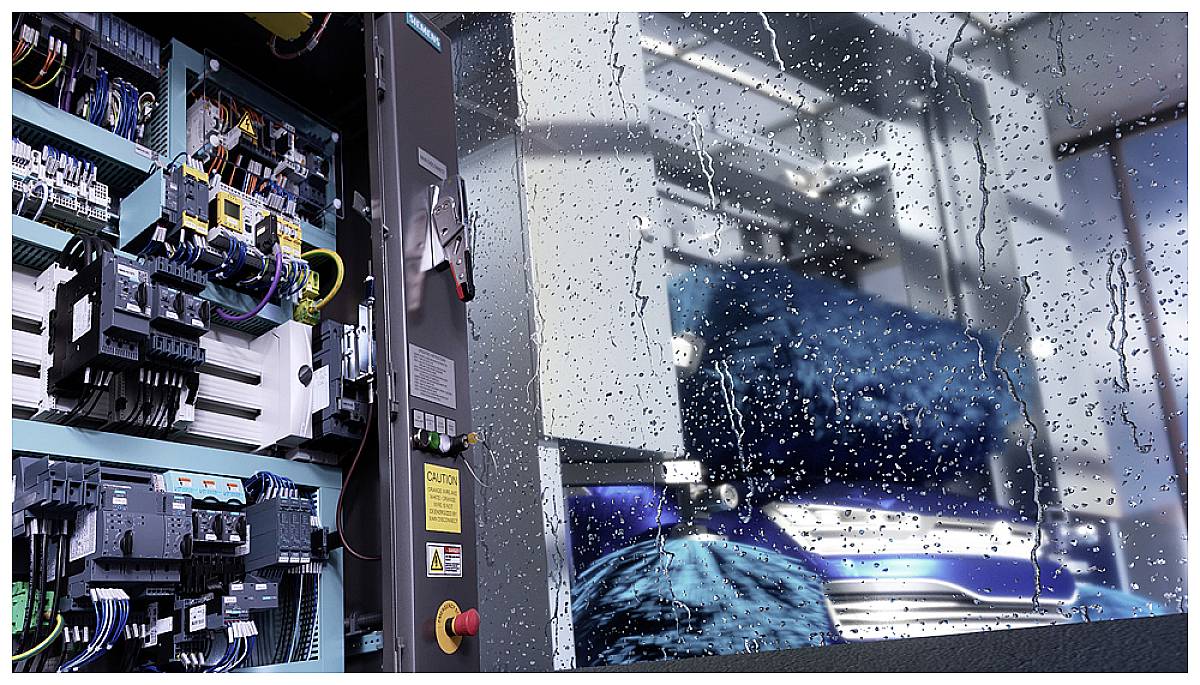

Un armadio elettrico aperto mostra un cablaggio complesso e dispositivi. Fuori piove, l'acqua gocciola sul vetro. A sinistra ci sono i comandi delle macchine.

'Diagramma dell'accessorio di montaggio: schema di cablaggio con componenti numerati, tra cui interruttori ausiliari e basi di separazione.'

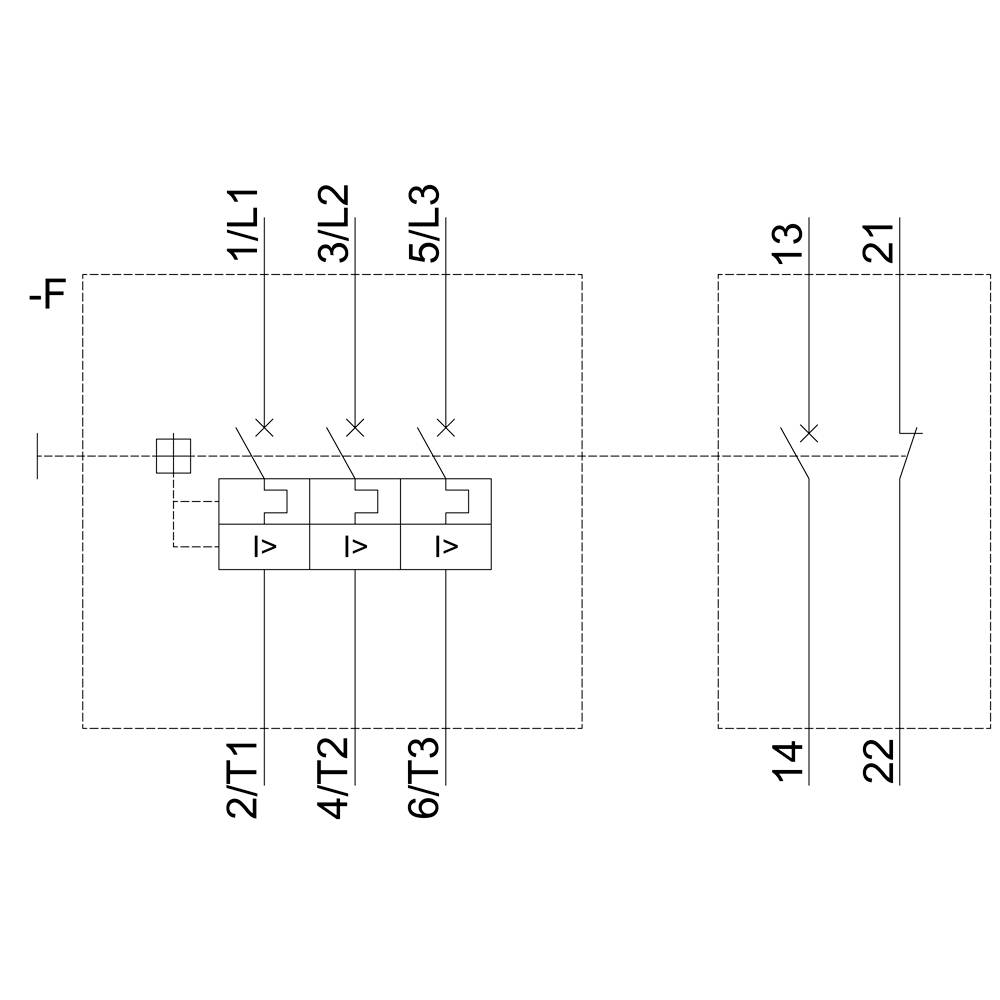

Lo schema mostra il collegamento in parallelo di trasformatori con morsetti numerati (1L1, 3L2, 5L3) e fusibili (2/T1, 4/T2, 6/T3).

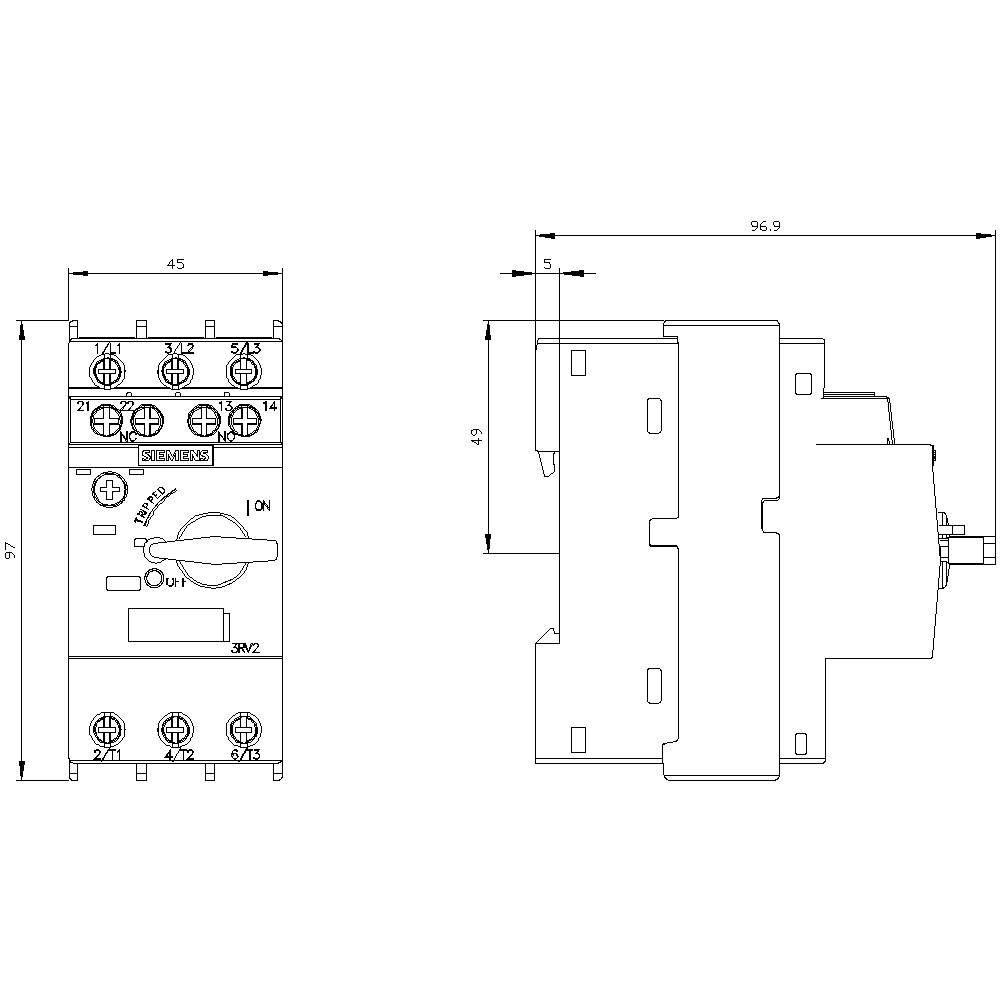

Disegno tecnico di un interruttore elettrico con dimensioni. La vista frontale e laterale mostrano la struttura e le posizioni dei connettori.

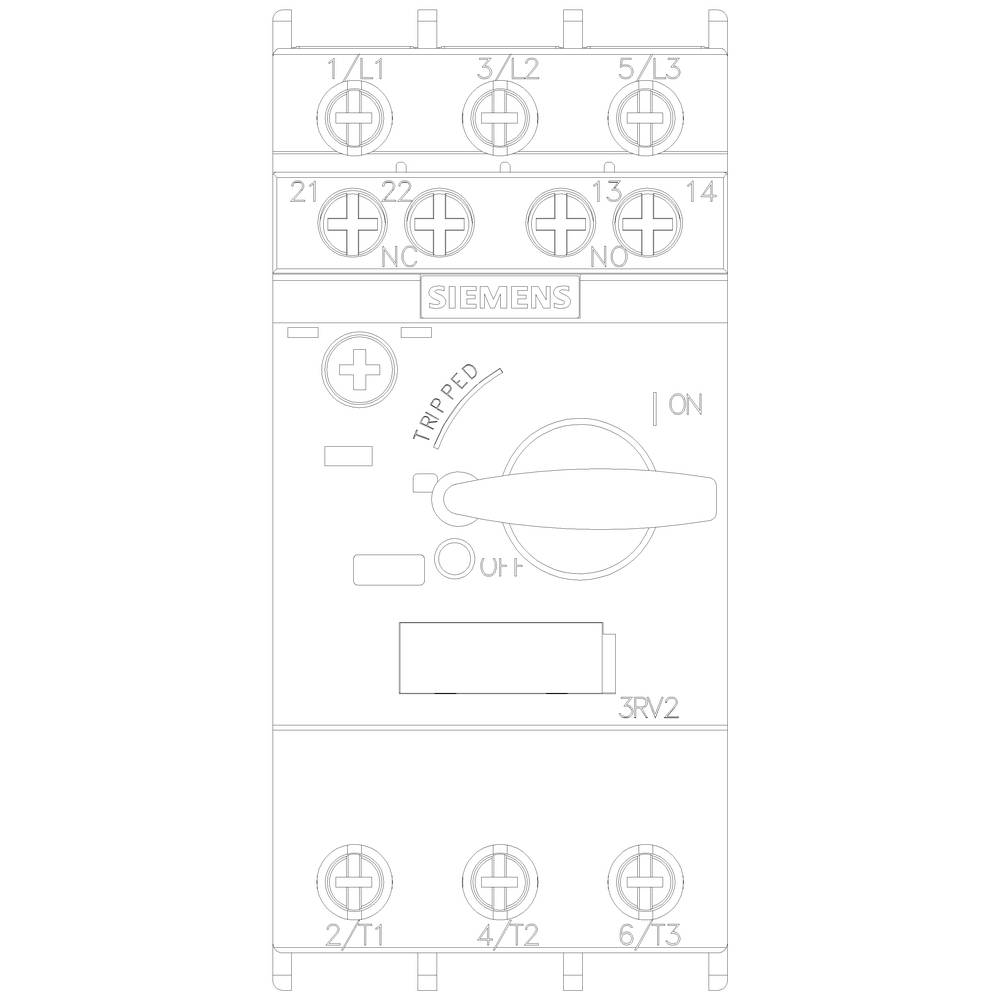

Un interruttore con etichetta 'Tripped On Off' e una scala. In alto e in basso sono presenti diversi morsetti di connessione.

1/6

Immagine simile

Tipo prodotto

Interruttore

Impostazione corrente (max.)

6.3 A

Collegamento

A vite

Tipo

3RV2021-1GA15

Dimensione

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (225,41 € / Pezzo)

225,41 €

IVA escl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Segnala un problema

Dati tecnici

Interruttore automatico taglia S0 per protezione motore, CLASSE 10 A sgancio 4,5...6,3 A sgancio N attacco a vite 82 A Potere di interruzione standard con interruttore ausiliario montato a croce 1S+1Ö

Tipo prodotto: Interruttore

Tipo: 3RV2021-1GA15

Dimensione: S0

Impostazione corrente (min.): 4.5 A

Impostazione corrente (max.): 6.3 A

Regolazione: 4.5 - 6.3 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Montaggio a scatto
Montaggio a vite

Min. temperatura: -20 °C

Temperatura max.: +60 °C

Collegamento: A vite

: IP20

Profondità: 97 mm

Larghezza: 45 mm

Altezza: 97 mm

Dim.: (L x A x P) 45 x 97 x 97 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 45

: 97 mm

: 97 mm

: 2.2 kW

: TRUE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1745976 Siemens 3RV2021-1GA15 Interruttore 1 pz. Regolazione (corrente): 4.5 - 6.3 A Tens.comm.max: 690 V/AC (L x A x P) 45 x 97

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1745976 Siemens 3RV2021-1GA15 Interruttore 1 pz. Regolazione (corrente): 4.5 - 6.3 A Tens.comm.max: 690 V/AC (L x A x P) 45 x 97

Descrizione

Interruttore di potenza taglia S0 di protezione del motore, classe 10 A 4,5...6,3 A scatto trigger N 82 A capacità standard di collegamento a vite con interruttore ausiliario all'1S+ 1O Interruttore di potenza SIRIUS 3RV2 per motore per lo spegnimento sicuro in caso di corto circuito e la protezione del consumatore e da sovraccarico, e per la separazione sicura dell'impianto dalla rete. Il design compatto e climatizzazione interruttore di potenza stabile, grazie al loro calore ridotta per l'impiego in alle derivazioni degli apparecchi, ottimizzato, naturalmente, anche per IE3/IE4-motori e sia per la commutazione di corrente continua. Approvazioni in tutto il mondo (ad es. IEC e UL/CSA) e applicazioni in applicazioni a rischio di esplosione (ATEX o IEC Ex) sono naturalmente. Sono disponibili varianti del dispositivo per protezione motore (anche con relè di sovraccarico), impianti, protezione da cortocircuito, combinazioni di avviamento, trasformatore, come principale e interruttore di arresto di emergenza e per l'utilizzo in reti IT. Sono con morsetti a vite o collegamento a molla per un rapido che non richiede manutenzione, collegamento sicuro e a prova di vibrazioni e, a scelta, con interruttore ausiliario integrato. L'ampio kit di accessori, come p. es. interruttore ausiliario, interruttore ausiliario, segnalazione di scatto, ecc. è continua per tutte le dimensioni. L'uso di diverse possibilità di alimentazione di energia, come il sistema di alimentazione SIRIUS 3RV29, riduce il cablaggio circuito principale. Gli interruttori di potenza 3RV2 wireless la comprovata serie 3RV1. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.
