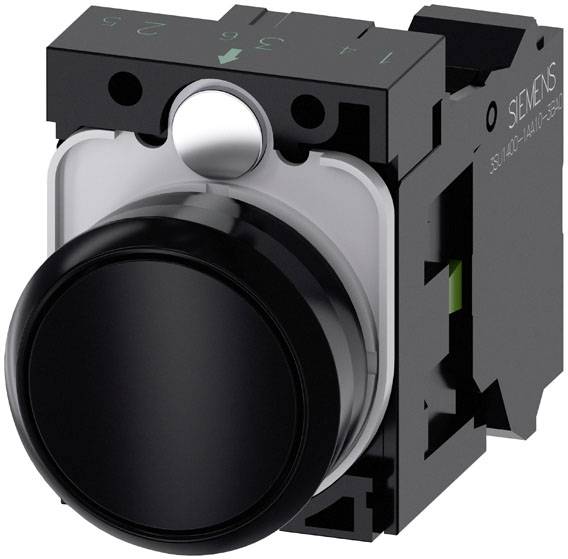

Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 Pulsante Anello frontale in plastica, rotondo Pulsante Nero 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,94 €
3
4% = 1,00 €
21,94 €
5
6% = 1,39 €
21,55 €
10
7% = 1,66 €
21,28 €
25
9% = 1,96 €
20,98 €
50
10% = 2,29 €
20,65 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,94 € / Pezzo)
22,94 €
IVA escl.
Solo 3 Set(s) disponibili
Dati tecnici
- Tipo di fissaggio: Fissaggio del pannello frontale
- Numero di posizioni di comando: 1
- Modello dell'attuatore: Pulsante, piatto
- Larghezza di montaggio: 29,5 mm
- Altezza di montaggio: 11 mm
- Materiale/attuatore: Plastica
- Componente del prodotto / anello frontale: Sì
- Coppia di serraggio / delle viti nel supporto / max. 1,2 Nm
- Modello anello frontale: Standard
- Profondità di incasso: 49,7 mm
- Forma / apertura di montaggio: Rotonda
- Materiale/supporto: Plastica
- Frequenza di commutazione / max. [1/h]: 3600
- Tipo di protezione IP / morsetto di collegamento: IP20
- Resistenza all'oscillazione: 10... 500 Hz: 5 g
- Classe di protezione dei mezzi di funzionamento: II
- Tolleranza positiva del diametro di montaggio: 0,4 mm
- Sezione del conduttore collegabile / a un filo / senza lavorazione del conduttore / max. 1,5 mm²
- Sezione del conduttore collegabile / a un filo / senza lavorazione del conduttore / minima: 0,25 mm²
- Sezione del conduttore collegabile / a filo sottile / con finitura del conduttore / max. 0,75 mm²
- Sezione del conduttore collegabile / a filo sottile / con finitura del conduttore / minima: 0,25 mm²
- Sezione del conduttore collegabile / a filo sottile / senza lavorazione del conduttore / max. 1,5 mm²
- Sezione del conduttore collegabile / a filo sottile / senza lavorazione del conduttore / minima: 0,25 mm²
- Sezione conduttore collegabile / per contatti ausiliari / a un filo o a più fili / max. 1,5 mm²
- Numero di moduli di contatto: 1
- Coppia di serraggio / viti nel supporto / minima: 1 Nm
- Tipo di sezione del conduttore collegabile / per cavi AWG: 2x (24... 16)
- Tipo di sezione del conduttore collegabile / a un filo / senza lavorazione del conduttore: 2x (0,25... 1,5 mm²)
- Tipo di sezione del conduttore collegabile / a filo sottile / con finitura del conduttore: 2x (0,25... 0,75 mm²)
- Tipo di sezione del conduttore collegabile / a filo sottile / senza lavorazione del conduttore: 2x (0,25... 1,5 mm²)
- Tipo di contatto / contatti ausiliari: Lega d'argento
- Numero AWG / come sezione conduttore collegabile codificata / max. 16
- Numero AWG / come sezione conduttore collegabile codificata / minima: 24
- Tipo di fissaggio / dei moduli e accessori: Fissaggio del pannello frontale
- Tensione d'esercizio / a CA / a 50 Hz / valore nominale / massimo: 500 V.
- Tensione d'esercizio / a CA / a 50 Hz / valore nominale / minimo: 5 V.
- Tensione d'esercizio / a CA / a 60 Hz / valore nominale / massimo 500 V
- Tensione d'esercizio / a CA / a 60 Hz / valore nominale / minimo: 5 V.
- Tensione d'esercizio / a CC / valore nominale / max.: 500 V.
- Tensione d'esercizio / a CC / valore nominale / minimo: 5 V.
- Corrente continua / interruttore di protezione linea C caratteristiche [A]: 10
- Tensione di isolamento / valore nominale: 500 V.
- Componente del prodotto/lampadina: No
- Tipo di tensione / tensione di esercizio: CA/CC
- Resistenza agli urti / valore nominale: 6 kV
- corrente termica: 10 A
- Grado di inquinamento: 3
- Tipo prodotto
Pulsante
- Caratteristiche
Anello frontale in plastica
rotondo
- Azionamento
Pulsante
- Colore
Nero
- Ø pulsante
29.45 mm
- Serigrafia
Senza
- Collegamento
Collegamento gabbia a molla
- Formato
Tondo
- Funzioni
Momentaneo

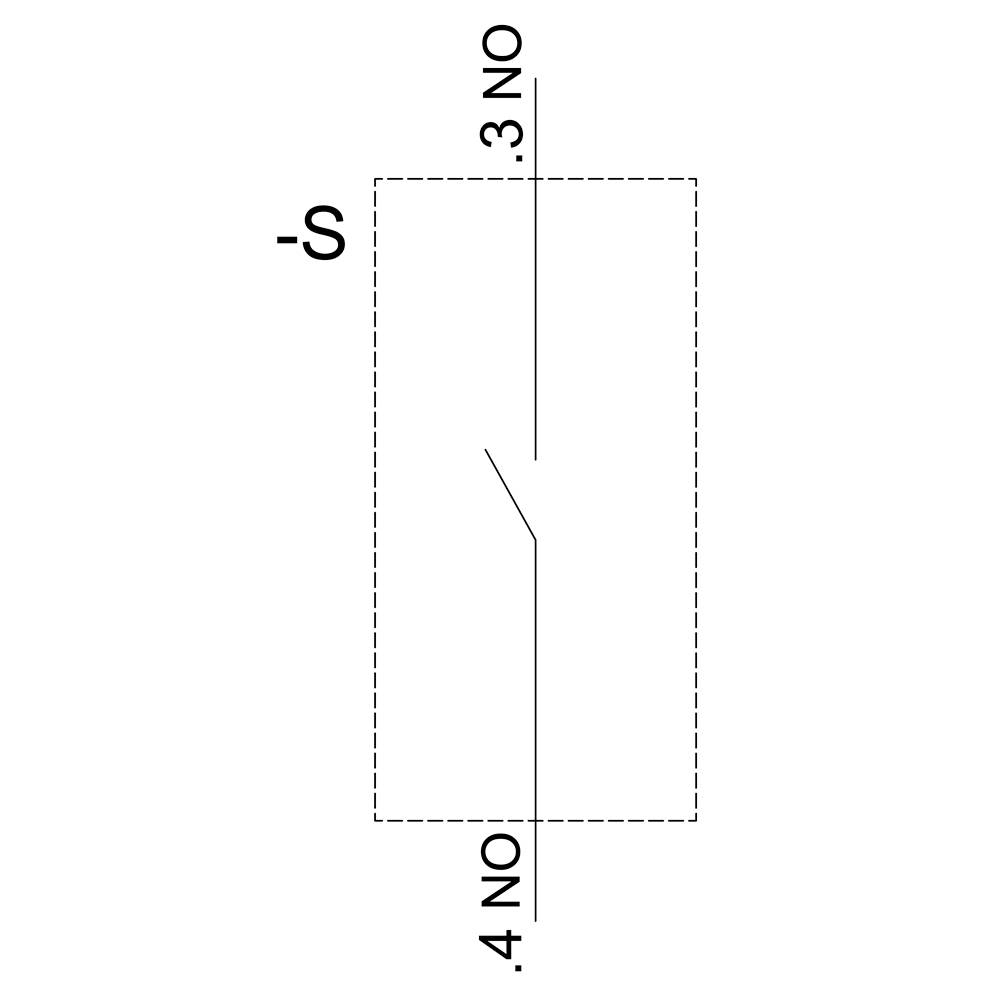

- Tipo contatto
1 NA
- Durata meccanica
10000000
- Durata elettrica
10000000
- Ø Foro di montaggio
22.3 mm
- Modello
Dispositivo completo
IP66
IP67
IP69/IP69K
- Min. temperatura
-25 °C
- Temperatura max.
+70 °C
- Posizioni commutatore
1x Off / (On)

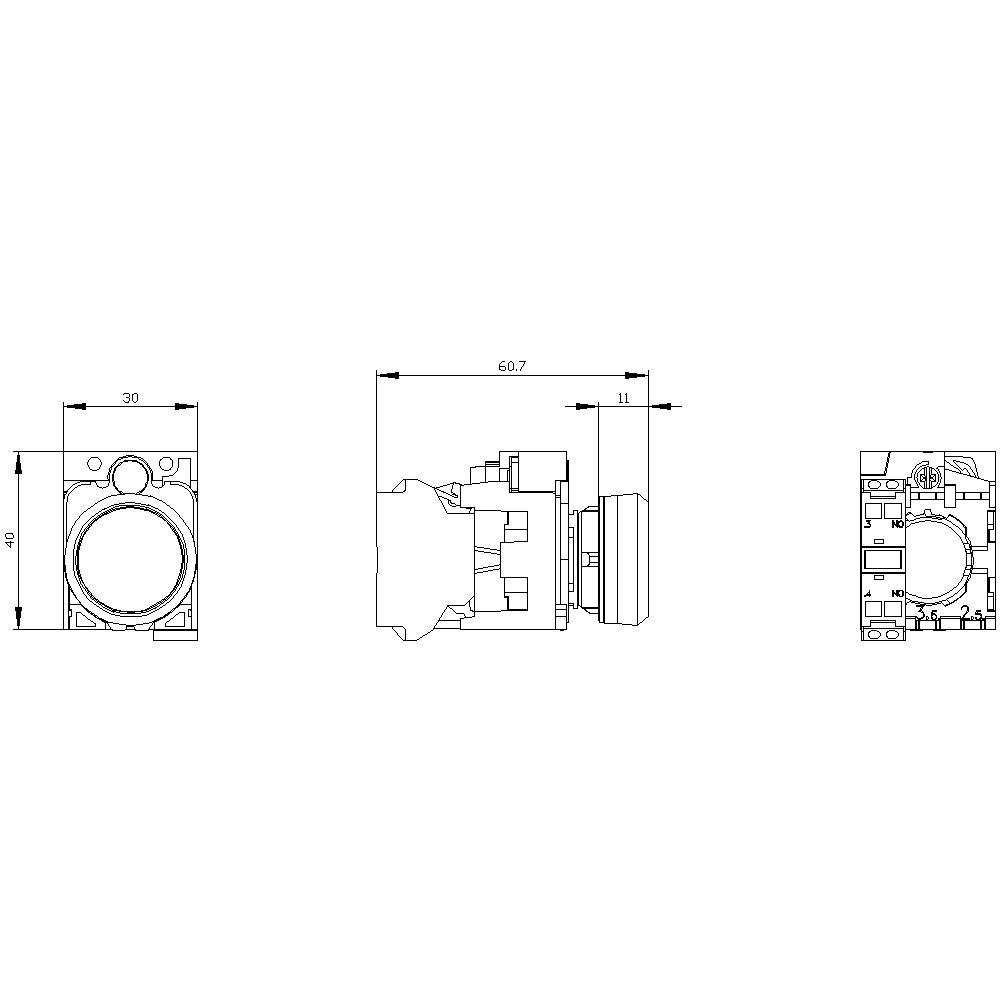

- Larghezza
30 mm
- Altezza
40 mm
- Contenuto
1 pz.
- Dim.
(L x A) 30 mm x 40 mm
- Compatibile RoHS
Sì
- Tipo
3SU1100-0AB10-3BA0
Spring clamp connection
IP67/IP69K
0
1
0
Other
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2863860 Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 Pulsante Anello frontale in plastica, rotondo Pulsante Nero 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2863860 Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 Pulsante Anello frontale in plastica, rotondo Pulsante Nero 1 pz.
Descrizione
Pulsante a pressione, 22 mm, rotondo, plastica, nero, pulsante, piatto, a pulsante, con supporto 1S, collegamento a molla pulsante SIRIUS ACT per la commutazione e il controllo di utenze elettriche.
Con il marchio SIRIUS ACT, Siemens offre un portfolio unico di dispositivi di comando e segnalazione con approvazioni di prodotti in tutto il mondo in tre linee di design moderne in metallo duro e plastica di alta qualità.
L'innovativo concetto a scatto semplifica il montaggio in modo che sia necessaria solo una mano e non un utensile speciale. Come fori di montaggio sono sufficienti fori senza intagli, poiché è già integrata una protezione antiattorcigliamento al 100%.

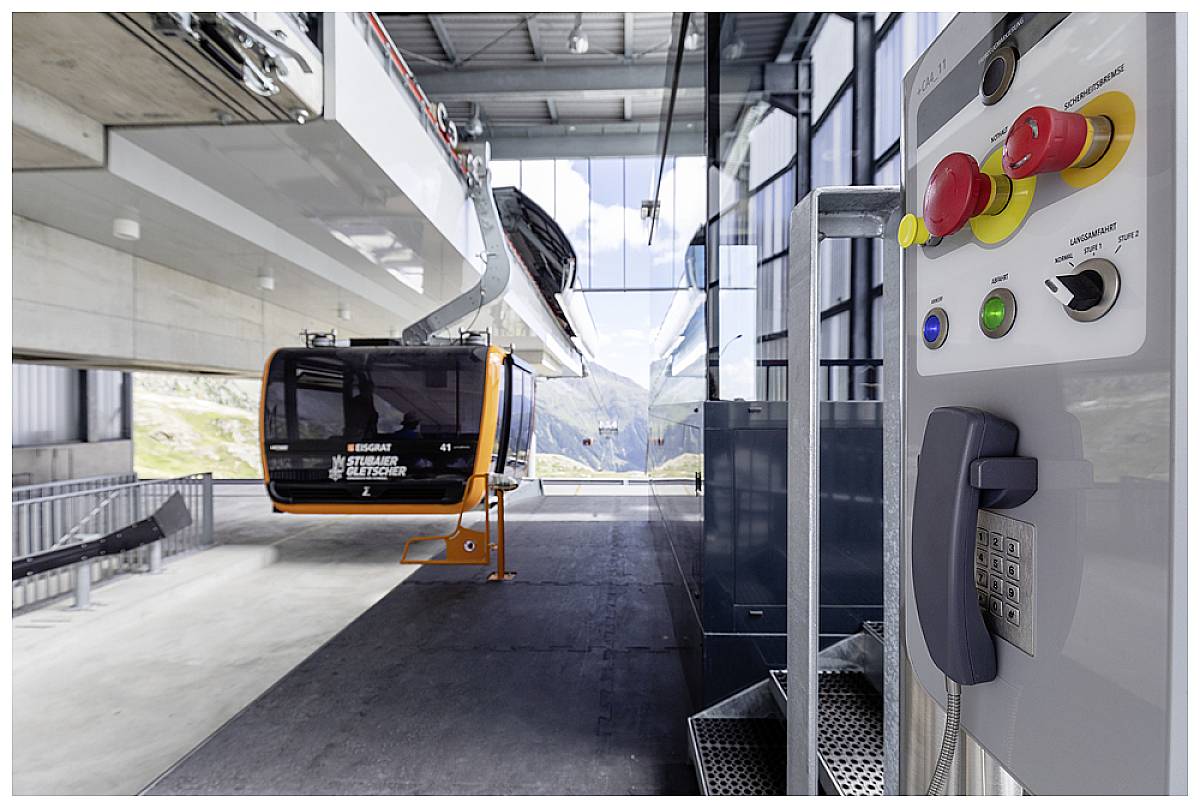

Grazie al grado di protezione costantemente elevato, i dispositivi robusti sono adatti all'uso industriale e per l'uso esterno. È anche possibile la pulizia con getto ad alta pressione. Né polvere, oli o fogliame aggressivi possono interferire con il funzionamento affidabile.
Oltre al cablaggio standard, la maggior parte dei dispositivi può essere collegata al controllo anche tramite PROFINET, AS-Interface o IO-Link. In questo modo potrete ridurre il vostro carico di cablaggio, ridurre al minimo le fonti di errore e ottenere una maggiore flessibilità.
Comodo, il configuratore grafico online supporta la selezione e l'ordine di singoli dispositivi, alloggiamenti ed etichette. È disponibile un'ampia documentazione (ad es. Manuale, dati 3D, diagramma di collegamento).
Versioni disponibili: Diversi colori, illuminati/non illuminati, con/senza etichetta, azionamento a scatto/a pulsante, diverse altezze del pulsante e dell'anello frontale.
Nota: Unità completa, fornitura con supporto e moduli inclusi.
SIRIUS ACT - Performance in Action action durante i comandi e la segnalazione. Montaggio semplice, semplice, semplice e perfetto.
Testo tradotto automaticamente
Con il marchio SIRIUS ACT, Siemens offre un portfolio unico di dispositivi di comando e segnalazione con approvazioni di prodotti in tutto il mondo in tre linee di design moderne in metallo duro e plastica di alta qualità.
L'innovativo concetto a scatto semplifica il montaggio in modo che sia necessaria solo una mano e non un utensile speciale. Come fori di montaggio sono sufficienti fori senza intagli, poiché è già integrata una protezione antiattorcigliamento al 100%.
Grazie al grado di protezione costantemente elevato, i dispositivi robusti sono adatti all'uso industriale e per l'uso esterno. È anche possibile la pulizia con getto ad alta pressione. Né polvere, oli o fogliame aggressivi possono interferire con il funzionamento affidabile.
Oltre al cablaggio standard, la maggior parte dei dispositivi può essere collegata al controllo anche tramite PROFINET, AS-Interface o IO-Link. In questo modo potrete ridurre il vostro carico di cablaggio, ridurre al minimo le fonti di errore e ottenere una maggiore flessibilità.
Comodo, il configuratore grafico online supporta la selezione e l'ordine di singoli dispositivi, alloggiamenti ed etichette. È disponibile un'ampia documentazione (ad es. Manuale, dati 3D, diagramma di collegamento).
Versioni disponibili: Diversi colori, illuminati/non illuminati, con/senza etichetta, azionamento a scatto/a pulsante, diverse altezze del pulsante e dell'anello frontale.
Nota: Unità completa, fornitura con supporto e moduli inclusi.
SIRIUS ACT - Performance in Action action durante i comandi e la segnalazione. Montaggio semplice, semplice, semplice e perfetto.
