Acquista Siemens 3SU1400-1AA10-1MA0 modulo di contatto 500 V DC/AC 1 pz. da Conrad

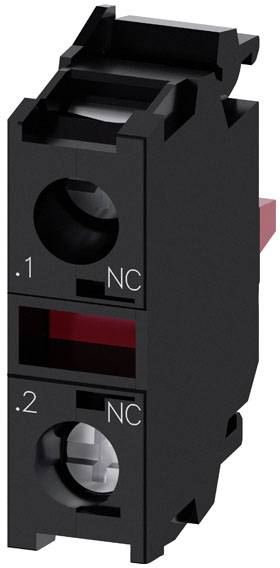

Componente elettrica nera con due aperture rotonde, contrassegnata con '.1 NC' e '.2 NC'.

Immagine simile

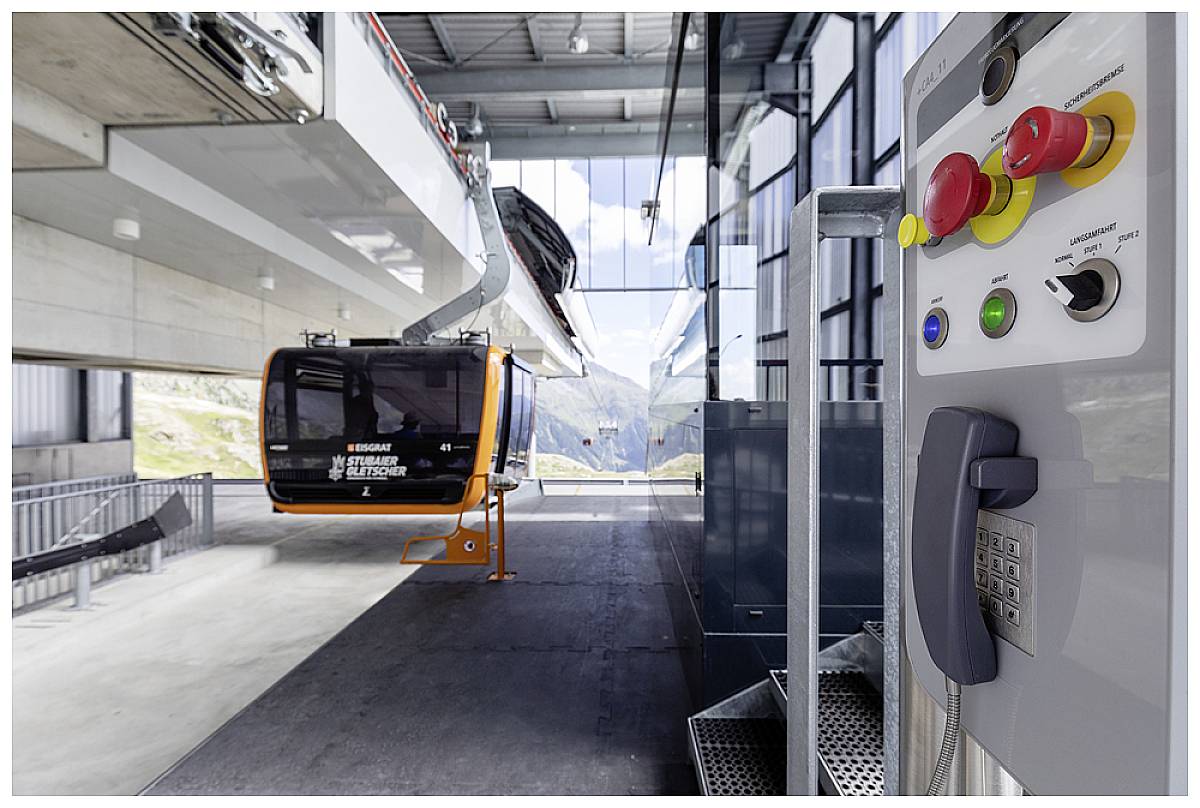

Stazione di funivia con gondola in entrata, montagne sullo sfondo, console di controllo con pulsanti di emergenza in primo piano. Architettura moderna, tempo limpido.

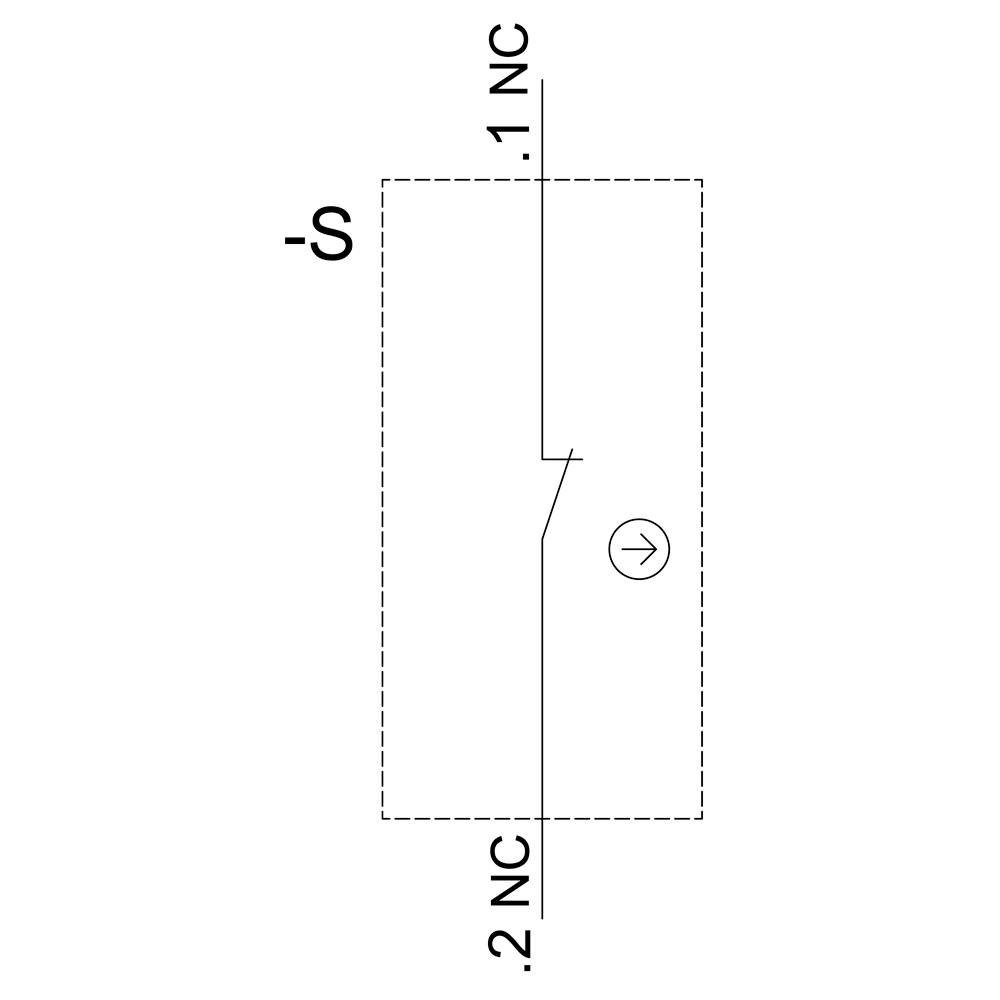

Due contatti aperti (1 NC, 2 NC) in uno schema elettrico, il simbolo S indica un pulsante.

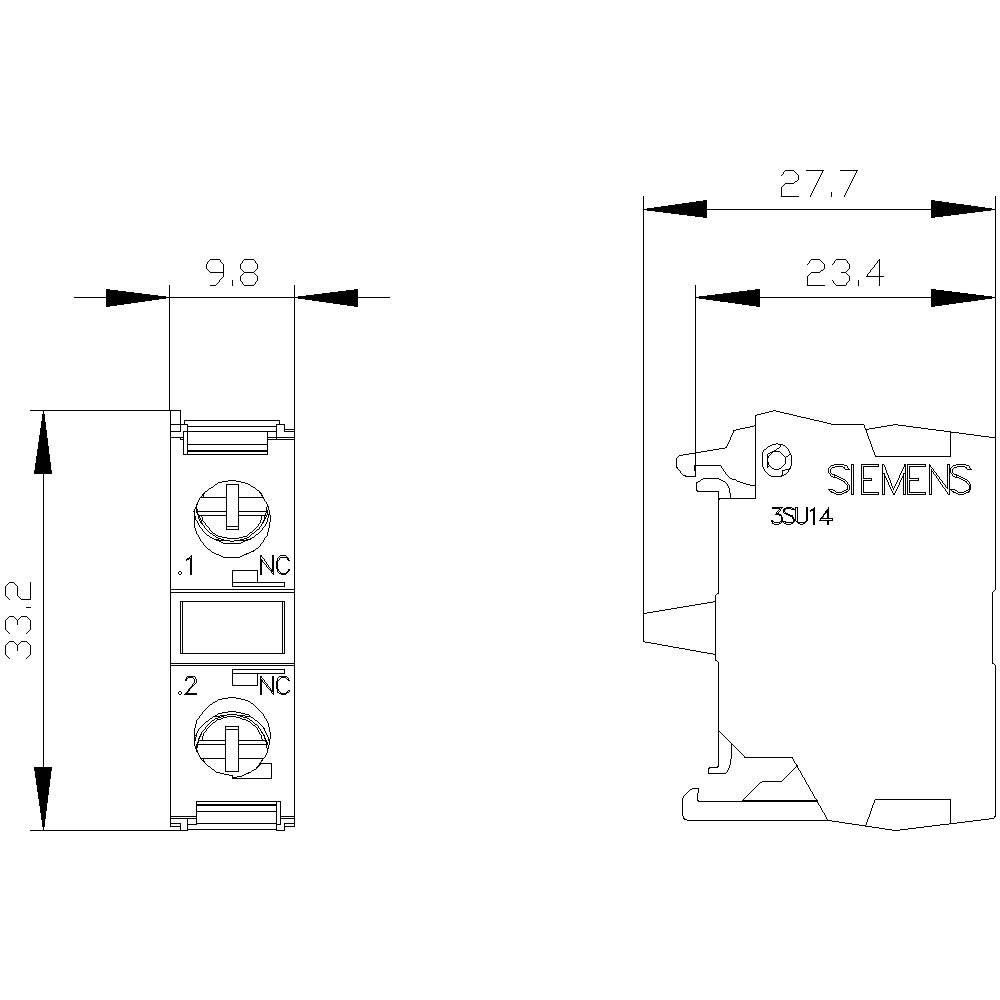

Disegno tecnico di un dispositivo di commutazione Siemens, misure indicate: larghezza 9,8 mm, altezza 33,2 mm, profondità 27,7 mm.

1/4

Immagine simile

Tipo prodotto

modulo di contatto

Tensione nom.

500 V DC/AC

Collegamento

A vite

Tipo

3SU1400-1AA10-1MA0

Contatto ausiliario

1 NC

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

26 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (13,93 € / Pezzo)

13,93 €

IVA escl.

Segnala un problema

Dati tecnici

Frequenza di commutazione / max. [1/h]: 3600Funzione prodotto / apertura forzata: SìCampo di applicazione: Per la commutazione di circuiti elettriciCoppia di serraggio / con collegamento a vite / minima: 0,8 NmCoppia di serraggio / con collegamento a vite / max. 0,9 NmResistenza alla tensione impulsiva: 6 kVGrado di inquinamento: 3Idoneità per l'integrazione / pulsante di selezione pressione: SìIdoneità all'integrazione/elemento frontale: SìIdoneità all'integrazione/interruttore a sospensione: SìIdoneità all'integrazione/custodia sospesa: SìTipo di protezione IP / morsetto di collegamento: IP20Tipo di protezione IP / dell'alloggiamento: IP40Tipo di contatto / contatti ausiliari: Placcato oroTensione di isolamento: 500 Vcorrente termica: 10 ATipo di sezione del conduttore collegabile / per cavi AWG: 2x (18... 14)Tipo di sezione del conduttore collegabile / a un filo / con finitura del conduttore: 2x (0,5... 0,75 mm²)Tipo di sezione del conduttore collegabile / a un filo / senza lavorazione del conduttore: 2x (1,0... 1,5 mm²)Tipo di sezione del conduttore collegabile / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²)Tipo di sezione del conduttore collegabile / a filo sottile / senza lavorazione del conduttore: 2x (1,0... 1,5 mm²)

Tipo prodotto: modulo di contatto

Tipo: 3SU1400-1AA10-1MA0

Contatto ausiliario: 1 NC

Tensione nom.: 500 V DC/AC

Corrente continua (max.): 10 A

Tipo di montaggio: Pannello frontale

Collegamento: A vite

Durata elettrica: 10000000

Durata meccanica: 10000000

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Larghezza: 9.8 mm

Altezza: 33.2 mm

Profondità: 27.7 mm

Dim.: (L x A x P) 9.8 x 33.2 x 27.7 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862322 Siemens 3SU1400-1AA10-1MA0 modulo di contatto 500 V DC/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862322 Siemens 3SU1400-1AA10-1MA0 modulo di contatto 500 V DC/AC 1 pz.

Descrizione

Modulo di contatto con 1 elemento di commutazione, 1°, contatti placcati oro, collegamento a vite, per il fissaggio del pannello frontale modulo di contatto SIRIUS ACT per la commutazione di circuiti elettrici.Con il marchio SIRIUS ACT, Siemens offre un portfolio unico di dispositivi di comando e segnalazione con approvazioni di prodotti in tutto il mondo in tre linee di design moderne in metallo duro e plastica di alta qualità.L'innovativo concetto a scatto semplifica il montaggio in modo che sia necessaria solo una mano e non un utensile speciale. Come fori di montaggio sono sufficienti fori senza intagli, poiché è già integrata una protezione antiattorcigliamento al 100%.Grazie al grado di protezione costantemente elevato, i dispositivi robusti sono adatti all'uso industriale e per l'uso esterno. È anche possibile la pulizia con getto ad alta pressione. Né polvere, oli o fogliame aggressivi possono interferire con il funzionamento affidabile.Oltre al cablaggio standard, la maggior parte dei dispositivi può essere collegata al controllo anche tramite PROFINET, AS-Interface o IO-Link. In questo modo potrete ridurre il vostro carico di cablaggio, ridurre al minimo le fonti di errore e ottenere una maggiore flessibilità.Comodo, il configuratore grafico online supporta la selezione e l'ordine di singoli dispositivi, alloggiamenti ed etichette. Ampia documentazione (ad es Manuale, dati 3D, diagramma di collegamento) è disponibile.Versioni disponibili: Diverse funzioni di commutazione, diversi tipi di collegamento e montaggio, a 1 e 2 poli.SIRIUS ACT - Performance in action durante i comandi e la segnalazione. Montaggio semplice, semplice, semplice e perfetto.
