Acquista Siemens 3VA1116-3EF36-0AA0 Interruttore 1 pz. Regolazione (corrente): 112 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 76 da Conrad

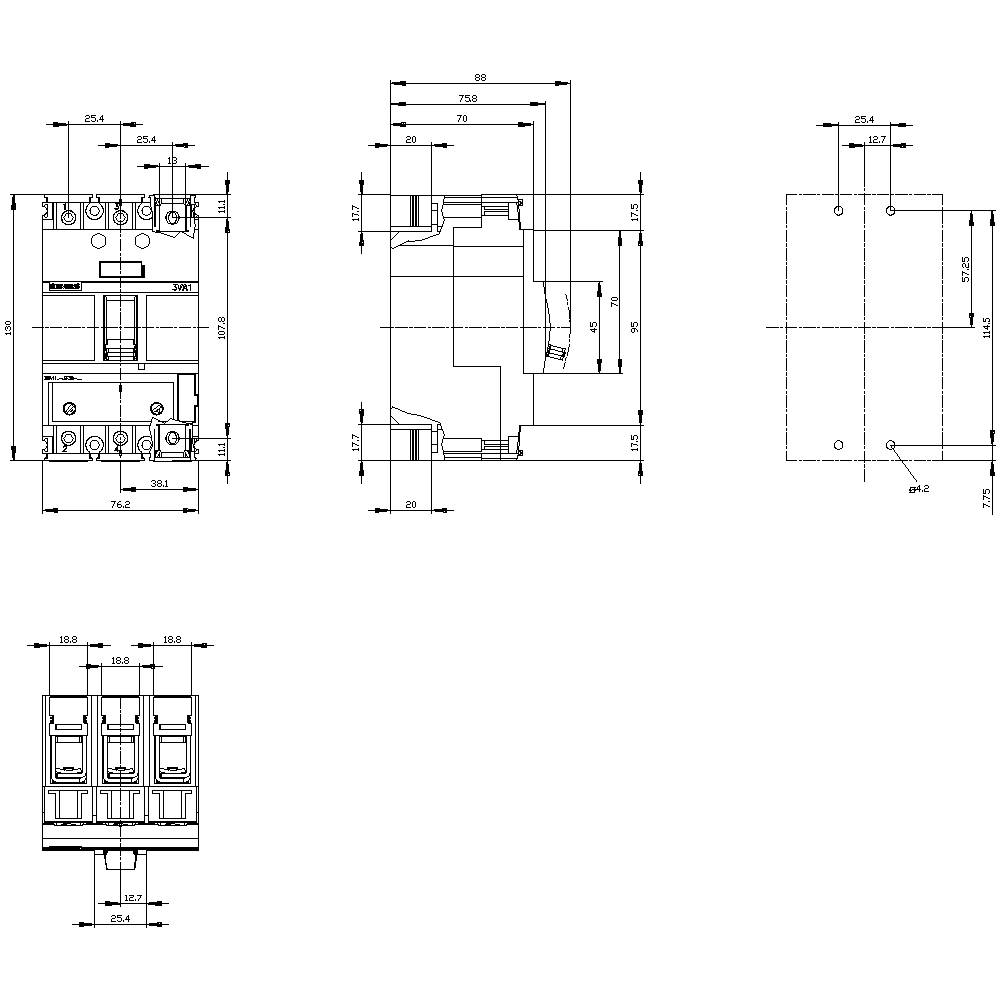

Disegno tecnico di un interruttore elettrico con vista frontale, laterale e posteriore. Sono riportate le dimensioni e i dettagli di connessione.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

160 A

Collegamento

Morsetto a vite

Tipo

3VA1116-3EF36-0AA0

Impostazione corrente (min.)

112 A

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (540,16 € / Pezzo)

540,16 €

IVA escl.

Spedizione gratuita

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 20000
Durata elettrica: 8000
Tensione di isolamento: 800 V
Frequenza: 50/60 Hz
Potenza dissipata: 12.67 W
Peso: 0.9 kg

Tipo prodotto: Interruttore

Tipo: 3VA1116-3EF36-0AA0

Impostazione corrente (min.): 112 A

Impostazione corrente (max.): 160 A

Regolazione: 112 - 160 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: N

Tipo di sgancio sovracorrente: TM240

Collegamento: Morsetto a vite

: IP40

Profondità: 70 mm

Larghezza: 76.2 mm

Altezza: 130 mm

Dim.: (L x A x P) 76.2 x 130 x 70 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 160 A

: 3

: 112-160 A

: 0

: 690-690 V

: 38 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 25 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1539040 Siemens 3VA1116-3EF36-0AA0 Interruttore 1 pz. Regolazione (corrente): 112 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 76

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539040 Siemens 3VA1116-3EF36-0AA0 Interruttore 1 pz. Regolazione (corrente): 112 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 76

Descrizione

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM240, ATAM, In=160A overload protection Ir=112A...160A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
