Acquista Siemens 3VA1116-4GF42-0AA0 Interruttore 1 pz. Regolazione (corrente): 112 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 10 da Conrad

Un interruttore automatico Siemens con più morsetti di connessione, idoneo per applicazioni industriali e protezione di circuiti elettrici.

Immagine simile

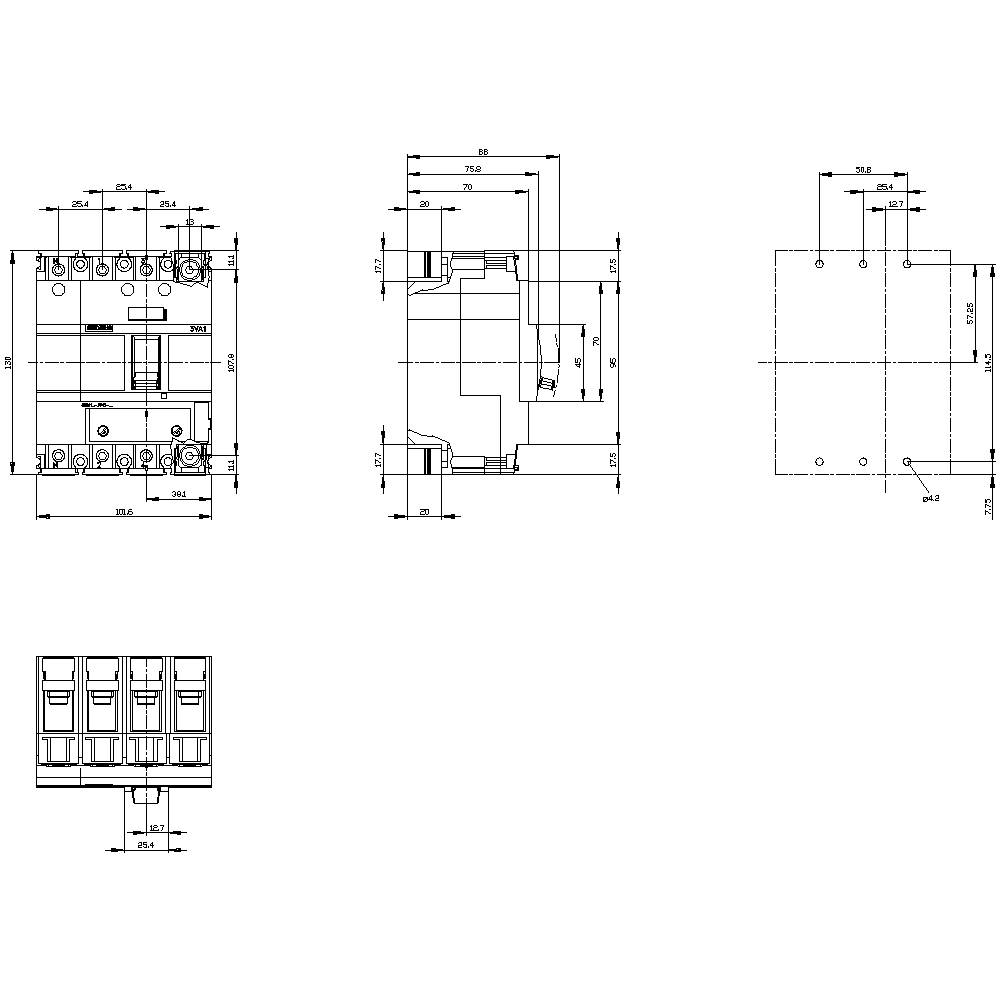

Disegno tecnico di un interruttore di potenza con vista frontale, laterale e schematica. Dimensioni e dettagli di connessione sono indicati.

1/2

Immagine simile

Tipo prodotto

Interruttore

Impostazione corrente (max.)

160 A

Collegamento

A vite

Tipo

3VA1116-4GF42-0AA0

Impostazione corrente (min.)

112 A

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (758,20 € / Pezzo)

758,20 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Interruttori di potenza 3VA1 IEC Frame 160 Classe capacità di commutazione S Icu=36 kA @ 415...

Servizi e promozioni supplementari

Dati tecnici

Modello: impianti
Potenza dissipata: 12.67 W
Peso: 1.2 kg
Durata meccanica: 20000
Durata elettrica: 8000
Tensione di isolamento: 800 V
Frequenza: 50/60 Hz

Tipo prodotto: Interruttore

Tipo: 3VA1116-4GF42-0AA0

Impostazione corrente (min.): 112 A

Impostazione corrente (max.): 160 A

Regolazione: 112 - 160 A

Numero poli: 4 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: S

Tipo di sgancio sovracorrente: TM240

Collegamento: A vite

: IP40

Profondità: 70 mm

Larghezza: 101.6 mm

Altezza: 130 mm

Dim.: (L x A x P) 101.6 x 130 x 70 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 160 A

: 4

: 112-160 A

: 0

: 690-690 V

: 38 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 36 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Impostazione corrente (max.)

Tipo prodotto

Impostazione corrente (min.)

Siemens 3VA1010-4ED46-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1736957

100 A

Interruttore

100 A

Siemens 3RA6890-0BA Adattatore interruttore automatico 1 pz. Regolazione (corrente): 25 A (max) Tens.comm.max: 690 V/AC (L x A x P) 45 x 26 x 23 mm

Articolo n°:1737263

25 A

Adattatore interruttore automatico

Siemens 3VA1010-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737507

100 A

Interruttore

100 A

Siemens 3VA1010-3ED42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737605

100 A

Interruttore

100 A

Siemens 3VA1010-3ED46-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737861

100 A

Interruttore

100 A

Siemens 3VA1010-4ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737862

100 A

Interruttore

100 A

Siemens 3VA1010-4ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737881

100 A

Interruttore

100 A

Siemens 3VA1010-4ED42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737920

100 A

Interruttore

100 A

Siemens 3VA1020-2ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737935

20 A

Interruttore

20 A

Siemens 3VA1020-2ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1739826

20 A

Interruttore

20 A

Documenti & Download

Scheda tecnica

Scheda tecnica 1744305 Siemens 3VA1116-4GF42-0AA0 Interruttore 1 pz. Regolazione (corrente): 112 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 10

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1744305 Siemens 3VA1116-4GF42-0AA0 Interruttore 1 pz. Regolazione (corrente): 112 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 10

Descrizione

Interruttori di potenza 3VA1 IEC Frame 160 Classe capacità di commutazione S Icu=36 kA @ 415V a 4 poli, impianti TM240, ATAM, in=160A Protezione da sovraccarico IR= 112A...160A Protezione da cortocircuito II = 5...10 x in N-conduttore di 100% viti di collegamento piatto compatto 3VA1 per impianti. Compatto 3VA da Siemens come parte integrante delle componenti SENTRON protezione per applicazioni industriali e per le applicazioni nel campo dell'infrastruttura offrono un'efficace, impianti di avviamento e di protezione del motore tramite uno spegnimento sicuro in caso di sovraccarico e corto circuito. Compatto 3VA con standard in flessibilità e varietà di accessori modulare. Accessori per dimensioni più uniforme su tutte le serie della interruttore ad elevate prestazioni 3VA1 e 3VA2. Questa variante della interruttore ad elevate prestazioni 3VA si distingue soprattutto grazie a: 1. Forma compatta. Seconda Disponibile come variante per impianti 3. A seconda delle dimensioni: da 1 fino a 4 poli modelli. 4. A seconda delle dimensioni: capacità di 16 kA ... 70 kA a 415 V per 3 o 4 poli e 36 kA a 240 V per interruttore a 1 polo. 5. Montaggio in montaggio fisso e tecnologia a innesto. 6. La serie è dotata di un magnetico termicamente sganciatore di sovracorrente. 7. Adatto per AC e DC. 8. Sistema modulare e facile da montare accessori interno con svariate funzioni. 9. Accessori continue di tutte le piattaforma compatto 3VA. www.Siemens.de/3VA. Siemens offre per la sicura efficiente infrastruttura elettrica in edifici e nell'industria un portfolio di protezione, commutazione, dispositivi di misurazione e monitoraggio, sistemi di distribuzione e interruttori e prese.
