Acquista Siemens 3VA1163-3ED26-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 63 A Tens.comm.max: 415 V/AC (L x A x P) 50.8 da Conrad

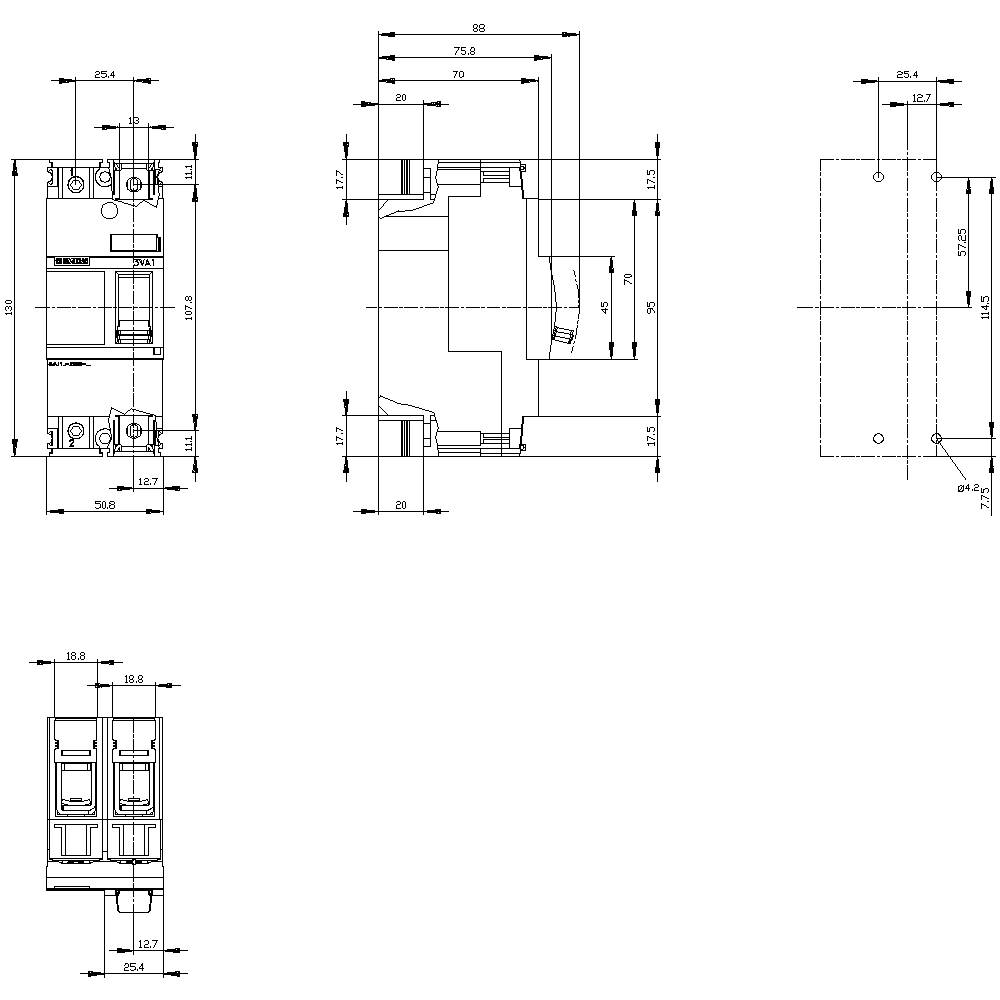

Disegno tecnico di un componente elettrico con misure dettagliate in diverse viste, incluse vista frontale e laterale.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

63 A

Collegamento

Morsetto a vite

Tipo

3VA1163-3ED26-0AA0

Impostazione corrente (min.)

63 A

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (217,21 € / Pezzo)

217,21 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 20000
Durata elettrica: 8000
Tensione di isolamento: 500 V
Frequenza: 50/60 Hz
Potenza dissipata: 5.75 W
Peso: 0.6 kg

Tipo prodotto: Interruttore

Tipo: 3VA1163-3ED26-0AA0

Impostazione corrente (min.): 63 A

Impostazione corrente (max.): 63 A

Regolazione: 63 - 63 A

Numero poli: 2 poli

Tensione di commutazione max: 415 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: N

Tipo di sgancio sovracorrente: TM210

Collegamento: Morsetto a vite

: IP40

Profondità: 70 mm

Larghezza: 50.8 mm

Altezza: 130 mm

Dim.: (L x A x P) 50.8 x 130 x 70 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 63 A

: 2

: 0

: 11.54 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 25 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1539038 Siemens 3VA1163-3ED26-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 63 A Tens.comm.max: 415 V/AC (L x A x P) 50.8

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539038 Siemens 3VA1163-3ED26-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 63 A Tens.comm.max: 415 V/AC (L x A x P) 50.8

Descrizione

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 2-pole, line protection TM210, FTFM, In=63A overload protection Ir=63A fixed short-circuit protection Ii=10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Testo tradotto automaticamente
